MCB الارم اور معاون رابطہ

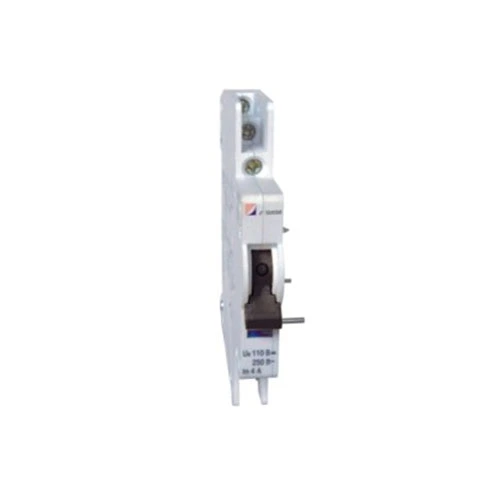

CDADA ایک مینوفیکچرر اور سپلائر ہے جس کا 40+ سال کا تجربہ ہے، ہم نے بہت سارے ایسے پروجیکٹ دیکھے ہیں جہاں پینل آپریٹرز ٹرپ بریکر سے محروم رہتے ہیں—جب تک کہ بہت دیر نہ ہو جائے۔ اسی لیے ہم نے CDADA MCB الارم اور معاون رابطہ (DAB7-FL) ڈیزائن کیا ہے: ایک سمارٹ، خلائی بچت کا حل جو آپ کو ایک ماڈیول میں دو اہم سگنل دیتا ہے — بریکر پوزیشن (آن/آف) اور سفر کی وجہ (اوور لوڈ/شارٹ سرکٹ)۔

ہمارا مشورہ: اگر آپ کے کنٹرول سسٹم کو مینوئل آف اور فالٹ ٹرپ کے درمیان فرق کرنے کی ضرورت ہے، تو یہ وہ لوازمات ہے جس کی آپ کو وضاحت کرنی چاہیے۔ صرف معیاری معاون رابطے ہی فرق نہیں بتا سکتے — لیکن ہمارے کر سکتے ہیں۔

دوہری فنکشن ڈیزائن: ایک ماڈیول، دو سگنل

CDADA MCB الارم اور معاون رابطہ میں ایک ہوشیار مکینیکل سلیکٹر کے ساتھ دو آزاد منتقلی رابطے ہیں:

★ "A" پر پیلا اشارے: دونوں رابطے معاون رابطوں کے طور پر کام کرتے ہیں → سگنل MCB آن/آف حالت میں

★ "AL" پر پیلا اشارے:

★ بائیں رابطہ = معاون (آن/آف حالت)

★ صحیح رابطہ = الارم (صرف اس وقت چالو ہوتا ہے جب MCB غلطی کی وجہ سے ٹرپ کرتا ہے)

★ اس کا مطلب ہے کہ آپ تار کر سکتے ہیں:

★ "پاور آن" دکھانے کے لیے ایک سبز روشنی

★ "فالٹ الارم" کو متحرک کرنے کے لیے ایک سرخ روشنی یا PLC ان پٹ

★ سب آپ کے DAB7-63 MCB پر ایک ہی ایڈ آن ماڈیول سے۔

تکنیکی وضاحتیں

اہم: اس لوازمات کو اسٹینڈ اکیلے استعمال نہیں کیا جا سکتا- اسے براہ راست DAB7-63 MCB پر نصب کیا جانا چاہیے۔

انسٹالیشن گائیڈ (ہمارے فیلڈ انجینئرز سے)

★ محفوظ، قابل اعتماد آپریشن کے لیے ان اقدامات پر عمل کریں:

★ تنصیب سے پہلے سرکٹ کو پاور آف کر دیں۔

★ DAB7-FL ماڈیول کو DAB7-63 MCB کے بائیں جانب اس وقت تک سلائیڈ کریں جب تک کہ یہ کلک نہ کرے۔

★ شامل ڈبل رخا ٹیپ کے ساتھ محفوظ کریں (وائبریشن مزاحمت کے لیے)۔

★ تاروں کو 4 ٹرمینلز سے جوڑیں (2 فی رابطہ گروپ):

★ معاون (اسٹیٹس) کے لیے بائیں جوڑا استعمال کریں

★ الارم کے لیے دائیں جوڑی کا استعمال کریں (ٹرپ کا پتہ لگانا)

★ اگر آپ کو فالٹ الارم فعالیت کی ضرورت ہو تو پیلے رنگ کے سلیکٹر کو "AL" پر سیٹ کریں۔

★ ٹیسٹ: MCB کو دستی طور پر ٹرپ کریں — غلطی والے سفر کے دوران صرف الارم کے رابطے کی حالت بدلنی چاہیے۔

★ پرو ٹِپ: اپنی تاروں پر واضح طور پر لیبل لگائیں! بہت سے ٹیکنیشن کمیشننگ کے دوران معاون بمقابلہ الارم سگنلز کو الجھاتے ہیں۔

آپ کو معیاری معاون رابطہ کے بجائے اسے کب استعمال کرنا چاہیے؟

عام ایپلی کیشنز:

★ ڈیٹا سینٹر PDU نگرانی

★ سولر کمبینر بکس

★ صنعتی کنٹرول پینل

★ بلڈنگ مینجمنٹ سسٹم (BMS)

★ لفٹ یا HVAC حفاظتی سرکٹس

اکثر پوچھے گئے سوالات

Q1: کیا میں اسے غیر CDADA MCBs پر استعمال کر سکتا ہوں؟

A1: نہیں۔ DAB7-FL میکانکی اور جہتی طور پر صرف CDADA DAB7-63 بریکرز کے لیے ڈیزائن کیا گیا ہے۔ یہ شنائیڈر، اے بی بی، یا سیمنز ایم سی بی کے لیے موزوں نہیں ہوگا۔

Q2: الارم کا رابطہ اصل میں کیسے کام کرتا ہے؟

A2: MCB کے اندر، تھرمل/مقناطیسی فالٹ ٹرپ بمقابلہ دستی سوئچ آف کے دوران ٹرپ لیچ میکانزم مختلف انداز میں حرکت کرتا ہے۔ DAB7-FL اس مکینیکل فرق کا پتہ لگاتا ہے اور صرف حقیقی خرابیوں کے دوران الارم کے رابطے کو چالو کرتا ہے۔

Q3: کیا مجھے دونوں رابطے وائرڈ کی ضرورت ہے؟

A3: ضروری نہیں۔ آپ صرف معاون، صرف الارم، یا دونوں استعمال کر سکتے ہیں—آپ کی کنٹرول منطق پر منحصر ہے۔ ماڈیول آپ کو لچک دیتا ہے۔

Q4: کیا یہ ڈی سی سولر ایپلی کیشنز کے لیے موزوں ہے؟

A4: جی ہاں! 110V/0.5A کی DC-12 کی درجہ بندی کے ساتھ، یہ شمسی تار کی نگرانی کے لیے مثالی ہے جہاں آپ کو PV سرنی کی خرابیوں کا دور سے پتہ لگانے کی ضرورت ہے۔

Q5: عام برانڈز پر CDADA کا انتخاب کیوں کریں؟

A5: کیونکہ ہم پیش کرتے ہیں:

● درست غلطی کا امتیاز (صرف پوزیشن سینسنگ نہیں)

● DAB7 MCBs کے ساتھ ہموار انضمام — کوئی اڈاپٹر پلیٹیں نہیں۔

● فیکٹری سے ٹیسٹ شدہ مکینیکل کپلنگ – کوئی پلے یا چھوٹنے والے سگنل نہیں۔

● فیلڈ کی تصدیق کے لیے بصری اشارے (پیلا پرچم) صاف کریں۔

● پریشانی سے پاک پروجیکٹس کے لیے عالمی سرٹیفیکیشنز (CE, CB, RoHS)

CDADA R&D کی طرف سے حتمی نوٹ

جدید برقی نظاموں میں، 'آن/آف' کافی نہیں ہے — آپ کو ذہانت کی ضرورت ہے۔ ہمارا MCB الارم اور معاون رابطہ ایک سادہ بریکر کو تشخیصی نوڈ میں بدل دیتا ہے، جس سے آپ کو بہتر اور محفوظ پینل بنانے میں مدد ملتی ہے۔ اور چونکہ یہ اسی ٹیم کے ذریعہ بنایا گیا ہے جو MCB کو ڈیزائن کرتی ہے، آپ کو کامل ہم آہنگی ملتی ہے - کوئی اندازہ نہیں۔" - CDADA پروڈکٹ ڈویلپمنٹ ٹیم

آرڈر کرنے کے لیے تیار ہیں؟ ہم پیش کرتے ہیں:

● پینل بنانے والوں کے لیے بلک ڈسکاؤنٹس

● پہلے سے جمع شدہ MCB + DAB7-FL یونٹس (محنت کی بچت)

● مفت وائرنگ ڈایاگرام اور PLC منطق کی مثالیں۔
