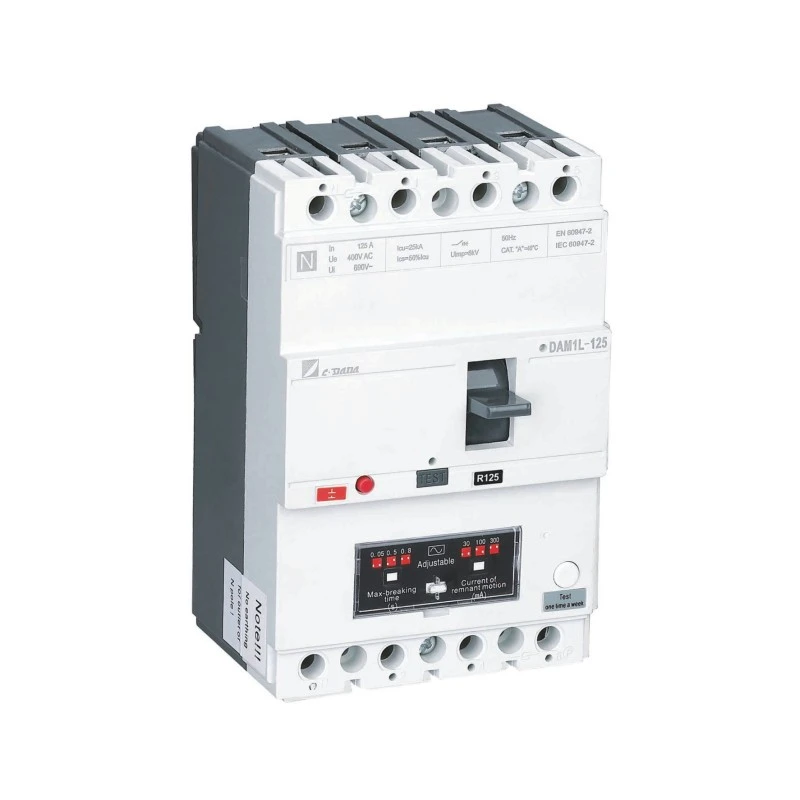

OEM/ODM ارتھ لیکیج سرکٹ بریکر سپلائر

درجہ بندی

قسم

موجودہ رینج

کلیدی خصوصیات

بقایا موجودہ قسم

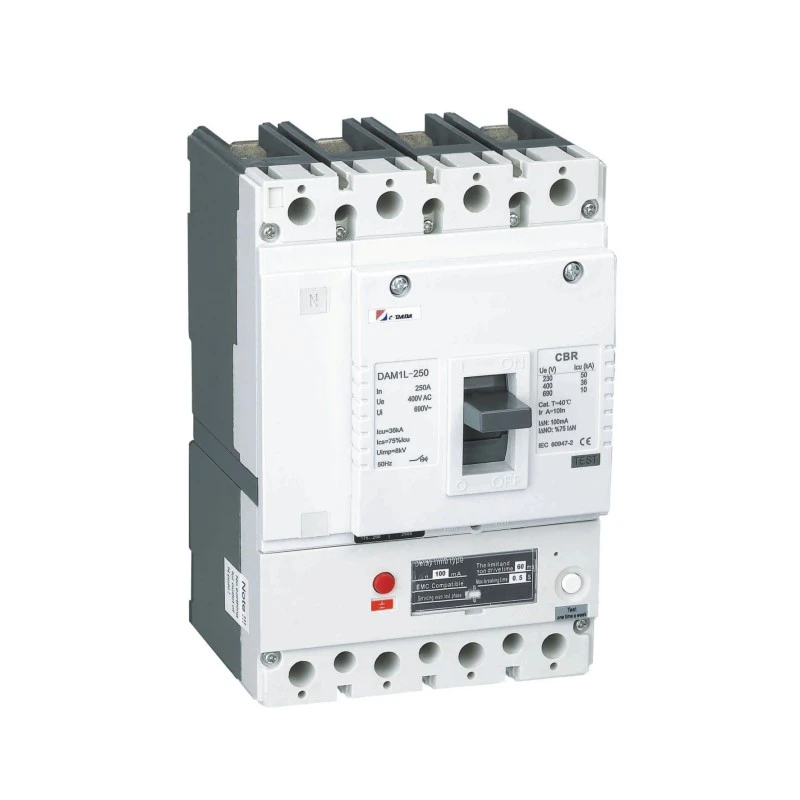

AC ٹائپ کریں۔

16A - 800A

صرف سائنوسائیڈل AC بقایا کرنٹ کا پتہ لگاتا ہے، عام مقصد کی ایپلی کیشنز

A ٹائپ کریں۔

16A - 800A

AC + pulsating DC (اصلاح شدہ AC)، جدید الیکٹرانک بوجھ کا پتہ لگاتا ہے۔

حساسیت (IΔn)

اعلی حساسیت

10mA - 30mA

عملے کا تحفظ، طبی مقامات، گیلے علاقے

درمیانی حساسیت

100mA - 300mA

آگ کی حفاظت، عام صنعتی

کم حساسیت

500mA - 1000mA

اعلی رساو تنصیبات میں آگ کی روک تھام، منتخب تحفظ

وقت میں تاخیر

فوری

تمام ریٹنگز

عمومی مقصد، <40ms at 5×IΔn

منتخب (S-Type)

100mA - 1000mA

تاخیر سے ٹرپنگ (1×IΔn پر 130-500ms)، اپ اسٹریم امتیاز

قطب کی ترتیب

4-قطب

16A - 800A

تھری فیز + غیر جانبدار، سایڈست غیر جانبدار تحفظ (50-100%)

چڑھنا

فکسڈ

16A - 800A

براہ راست بس بار کنکشن، سرمایہ کاری مؤثر

فنکشن

پتہ لگانے کا اصول

تکنیکی پیرامیٹرز

اوور لوڈ پروٹیکشن (L)

Bimetallic تھرمل توسیع یا الیکٹرانک RMS سینسنگ

0.8 – 1.0 × ترتیب میں، الٹا وقت کا وکر، ±10% درستگی

شارٹ سرکٹ میں تاخیر (S)

الیکٹرانک ٹائمنگ یا مقناطیسی تاخیر

2-10 × میں، 0.1s - 0.5s تاخیر، منتخب کوآرڈینیشن

فوری سفر (I)

مقناطیسی سولینائڈ یا الیکٹرانک فوری

5-20 × میں، <20ms آپریشن، موجودہ محدود

زمین کا رساو (G/Δ)

کور بیلنس کرنٹ ٹرانسفارمر (CBCT)

10mA - 1000mA IΔn، ±10% حساسیت کی درستگی

گراؤنڈ فالٹ (GF)

ویکٹر سم کرنٹ سینسنگ

20-100% In، 0.1s-1.0s تاخیر، بنیادی توازن کا طریقہ

خود نگرانی

اندرونی سرکٹ کی سالمیت کی جانچ

مسلسل CBCT اور ٹرپ کوائل مانیٹرنگ، فالٹ الارم آؤٹ پٹ

صنعتی شعبہ

مخصوص درخواست

عام نردجیکرن

ڈیٹا سینٹرز

مین ڈسٹری بیوشن، UPS بائی پاس، بس کپلر پروٹیکشن

250A-500A، Type A، 300mA S-type سلیکٹیو، 70kA Icu، مواصلت کے قابل

صحت کی دیکھ بھال کی سہولیات

ہسپتال کی مین ڈسٹری بیوشن، میڈیکل آئی ٹی سسٹم، آپریٹنگ تھیٹر

100A-400A، قسم A، 10mA/30mA اعلی حساسیت، تنہائی کی نگرانی

مینوفیکچرنگ پلانٹس

موٹر کنٹرول سینٹرز، ویلڈنگ کا سامان، متغیر رفتار ڈرائیوز

160A-500A، قسم B (VFDs کے لیے)، 300mA، 50kA Icu، الیکٹرانک ٹرپ

تجارتی عمارتیں

بلند و بالا تقسیم، شاپنگ مالز، ہوائی اڈے۔

125A-400A، قسم A، 100mA/300mA، 36kA Icu

تیل اور گیس / میرین

آف شور پلیٹ فارمز، ڈرلنگ رگ، جہاز پاور سسٹم

250A-500A، قسم A، 500mA، اشنکٹبندیی (T2)، سنکنرن مزاحم

اسٹیج

عمل کی تفصیلات

کوالٹی کنٹرول پوائنٹس

ٹورائیڈل ٹرانسفارمر وائنڈنگ

اعلی پارگمیتا نانو کرسٹل لائن یا فیرائٹ کور (µr > 10,000)، پرائمری (تھرو پاس) اور سیکنڈری (سینسنگ) وائنڈنگز کی درستگی، ویکیوم امپریگنیشن

کور میگنیٹائزیشن کریو کی تصدیق، ثانوی وولٹیج 1×IΔn ±5%، موصلیت مزاحمت >100MΩ

سی بی سی ٹی انٹیگریشن

تمام فیز/غیر جانبدار کنڈکٹرز کے ارد گرد ٹورائیڈل کور کی چڑھائی، بیرونی مقناطیسی شعبوں سے حفاظت، ٹرپ ریلے/الیکٹرانکس سے کنکشن

6×ان لوڈ کے ساتھ بیلنس ٹیسٹ (کوئی پریشانی کا سفر نہیں)، تیسرے ہارمونکس سے استثنیٰ

بقایا موجودہ ٹرپ میکانزم

حساس پولرائزڈ ریلے (5-50mW ٹرپ پاور) یا الیکٹرانک MOSFET ٹرگر، مین ٹرپ بار سے مکینیکل کپلنگ

ٹرپ پاور کی تصدیق، رسپانس ٹائم <20ms، درجہ حرارت میں استحکام -25°C سے +70°C

مولڈ کیس پروڈکشن

BMC تھرموسیٹنگ پلاسٹک (DMC-2) انجیکشن مولڈنگ، 150-180 ° C کیور، ہائی ٹریکنگ ریزسٹنس>600V

جہتی رواداری ±0.1mm، ڈائی الیکٹرک طاقت>15kV/mm، شعلہ retardant UL 94 V-0

مین رابطہ اسمبلی

سلور چڑھایا تانبا (AgNi 90/10) رابطے، CNC مشینی بازو، نائٹروجن ماحول میں بریزنگ

رابطہ مزاحمت <50μΩ، چاندی کی موٹائی 8-12μm (XRF)، سختی HV 100-150

الیکٹرانک ٹرپ یونٹ پروگرامنگ

مائیکرو پروسیسر پر مبنی LSIG+Δ تحفظ، فرم ویئر اپ لوڈ، وکر کیلیبریشن، کمیونیکیشن پروٹوکول سیٹ اپ

±5% موجودہ درستگی، ±10% وقت کی درستگی، ZSI (زون سلیکٹیو انٹر لاکنگ) تصدیق

حتمی انضمام اور انشانکن

بقایا کرنٹ ماڈیول، مکینیکل انٹر لاکنگ، ہینڈل میکانزم کے ساتھ تھرمل مقناطیسی یا الیکٹرانک ٹرپ سسٹم کی اسمبلی

مشترکہ اوور کرنٹ + ارتھ لیکیج ٹرپ کی تصدیق، ڈائی الیکٹرک 3kV/1 منٹ کا مقابلہ

جزو

مواد کی تفصیلات

سپلائر کے معیارات

کلیدی خصوصیات

ٹورائیڈل کور (سی بی سی ٹی)

نانو کرسٹل لائن مصر (فائنمیٹ) یا Mn-Zn فیرائٹ (PC40)

IEC 60404-8، JIS C 2531

اعلی پارگمیتا µr > 10,000، کم جبر <2A/m، سنترپتی بہاؤ کثافت>1.2T

سینسنگ کوائل وائر

اینامیلڈ تانبے کی تار (0.05-0.1 ملی میٹر)، کلاس F 155°C

آئی ای سی 60317

بریک ڈاؤن وولٹیج>1kV، لچک>10× قطر، سولڈر ایبلٹی 390°C

ٹرپ ریلے

پولرائزڈ لیچنگ ریلے، حساسیت 5-50mW

آئی ای سی 61810

رسپانس ٹائم <10ms، کوائل ریزسٹنس 1-5kΩ، مکینیکل لائف>10⁶ آپریشنز

مولڈ کیس ہاؤسنگ

BMC (بلک مولڈنگ کمپاؤنڈ) DMC-2، گلاس فائبر کو تقویت ملی

IEC 60664-1, UL 94 V-0

ٹریکنگ انڈیکس>600V، گرمی کی مزاحمت 180°C، اثر کی طاقت>8 kJ/m²

اہم رابطے

الیکٹرولیٹک کاپر (Cu-ETP) + سلور نکل چڑھانا (AgNi 90/10)

ASTM B152

چالکتا ≥100% IACS، آرک کٹاؤ مزاحمت، اینٹی ویلڈنگ خصوصیات

دو دھاتی عناصر

انکونل/پاسیویٹڈ اسٹیل کمپوزٹ (ASTM TM2)

ASTM B388

انحراف کی شرح 0.15-0.25mm/°C، طویل مدتی استحکام ±3%، رینگنے کی مزاحمت

الیکٹرانک اجزاء

انڈسٹریل گریڈ پی سی بی، ہال ایفیکٹ سینسر، اے آر ایم کورٹیکس-ایم 4 پروسیسرز

IEC 60721-3-3, IEC 61000

آپریٹنگ درجہ حرارت -25 ° C سے +70 ° C، EMC مدافعتی سطح 4، SIL 2 قابل

ٹرمینلز

T2 کاپر (C11000) ٹن چڑھانا کے ساتھ (8-12μm)

ASTM B187/B16

موجودہ کثافت 1.2-1.5 A/mm²، ٹارک برداشت 5-15Nm، سنکنرن مزاحمت

آپریٹنگ میکانزم

اسپرنگ سٹیل (SWOSC-V) یا سٹینلیس سٹیل (301)

JIS G 3560

تھکاوٹ کی زندگی>20,000 سائیکل، تناؤ کی طاقت 1800-2000MPa، آرام <5%

معیاری

دائرہ کار

قابل اطلاق ریٹنگز

IEC 60947-2 انیکس بی

بقایا موجودہ تحفظ (CBR) کو شامل کرنے والے سرکٹ بریکر

صنعتی CBRs>80A، جامع تحفظ

EN 60947-2

IEC 60947-2 کا یورپی ہم آہنگ ورژن

سی ای مارکنگ، یورپی یونین کی مارکیٹ کی تعمیل

GB/T 14048.2

چینی قومی معیار کے برابر

سی سی سی سرٹیفیکیشن، چین مارکیٹ

ٹیسٹ کیٹیگری

مخصوص ٹیسٹ

قبولیت کا معیار

بقایا موجودہ کارکردگی

ٹرپنگ ٹائم 1×IΔn، 2×IΔn، 5×IΔn

≤300ms، ≤150ms، ≤40ms (فوری)؛ S قسم: ≤500ms, ≤200ms, ≤150ms

0.5×IΔn پر نان ٹرپنگ

2× ریٹیڈ تاخیر کے وقت کے لیے کوئی سفر نہیں۔

سرج کرنٹ کا سامنا (8/20μs، 3kA)

کوئی پریشانی کا سفر نہیں، قسم A: 250A امپلس، قسم F: 1000A، قسم B: 3000A

Overcurrent تحفظ

درجہ حرارت میں اضافہ درجہ حرارت میں

ٹرمینلز ≤80K، کیس ≤40K

شارٹ سرکٹ بریکنگ (ICU/ICS)

3 آپریشنز، کامیاب رکاوٹ، ڈائی الیکٹرک ریکوری

ٹرپ کریو کی تصدیق (L-S-I)

±10% موجودہ درستگی، ±20% وقت کی درستگی

ڈائی الیکٹرک پراپرٹیز

پاور فریکوئنسی برداشت (2.5kV-3.5kV/1min)

کوئی خرابی نہیں، کوئی فلیش اوور نہیں۔

تسلسل برداشت (8kV 1.2/50μs)

کوئی خلل ڈالنے والا مادہ نہیں۔

مکینیکل اور ماحولیاتی

مکینیکل برداشت (10,000-20,000 سائیکل)

<5% پیرامیٹر بڑھے، کوئی ناکامی۔

EMC استثنیٰ (IEC 61000-4 سیریز)

ریڈی ایٹڈ/ڈکٹیڈ مداخلت سے کوئی پریشانی نہیں ہوتی

مواد

معائنہ کی اشیاء

نمونے لینے کا منصوبہ

سامان

ٹورائیڈل کور

مقناطیسی پارگمیتا، سنترپتی بہاؤ، بنیادی نقصانات

فی بیچ، B-H وکر ٹیسٹنگ

B-H تجزیہ کار، مائبادا تجزیہ کار

سینسنگ تار

قطر، موصلیت کی موٹائی، خرابی وولٹیج

AQL 0.65

مائکرو میٹر، ڈائی الیکٹرک ٹیسٹر

بی ایم سی پلاسٹک کمپاؤنڈ

شیشے کا مواد، viscosity، علاج کی خصوصیات، ٹریکنگ انڈیکس

فی بیچ، COA + ٹیسٹنگ

Rheometer، DSC تجزیہ کار، ٹریکنگ ٹیسٹ اپریٹس

سلور چڑھانا حل

دھاتی ارتکاز، پی ایچ، نجاست

روزانہ کی نگرانی

جوہری جذب سپیکٹرومیٹر

الیکٹرانک اجزاء

فنکشن ٹیسٹ، پیرامیٹر کی تصدیق، فرم ویئر ورژن

100% AOI، 5% فعال

LCR میٹر، آسیلوسکوپ، باؤنڈری اسکین

اسٹیشن

کنٹرول پیرامیٹرز

تعدد

طریقہ

ٹورائیڈل ٹرانسفارمر وائنڈنگ

موڑ کا تناسب، انڈکٹنس، موصلیت مزاحمت

ہر یونٹ

LCR میٹر، موصلیت ٹیسٹر

سی بی سی ٹی اسمبلی

ریٹیڈ بوجھ کے ساتھ بیلنس ٹیسٹ، ہارمونکس سے استثنیٰ

ہر 100 یونٹ

پرائمری انجیکشن ٹیسٹ، ہارمونک جنریٹر

بقایا موجودہ انشانکن

IΔn پر ٹرپ تھریشولڈ، رسپانس ٹائم، 0.5×IΔn پر نان ٹرپ

ہر یونٹ

خودکار RCD ٹیسٹر (0.5-1000mA قابل پروگرام)

اہم رابطہ اسمبلی

رابطہ خلا، دباؤ، سیدھ، مزاحمت

ہر 100 یونٹ

فورس گیج، مائکرو اوہمیٹر

حتمی انضمام

مشترکہ اوورکورنٹ + ارتھ لیکیج ٹرپ کی تصدیق

ہر یونٹ

انٹیگریٹڈ ٹیسٹ بینچ (پرائمری انجیکشن + لیکیج سمولیشن)

ٹیسٹ آئٹم

معیاری

نمونہ سائز

بقایا موجودہ سفر کا وقت

1×IΔn، 2×IΔn، 5×IΔn فی IEC 61008/61009

100%

0.5×IΔn پر نان ٹرپ ٹیسٹ

2× ریٹیڈ تاخیر کا وقت

100%

اوورکورنٹ ٹرپ وکر

1.05×ان، 1.25×ان، 5×ان، 10×ان

100%

ڈائی الیکٹرک وولٹیج کا مقابلہ کرتا ہے۔

2.5kV AC/1 منٹ

100%

موصلیت مزاحمت

>100MΩ @ 500V DC

100%

مزاحمت سے رابطہ کریں۔

<50μΩ فی قطب

100%

ٹارک مارکنگ کی توثیق

ٹرمینل سخت فی تفصیلات

100%

بصری اور جہتی معائنہ

اہم جہتوں پر صفر نقائص

100%

مستقل کو نشان زد کرنا

سالوینٹ مسح، گھرشن ٹیسٹ

AQL 1.0

پیکیجنگ کی سالمیت

ڈراپ ٹیسٹ، وائبریشن (ISTA 3A)

فی لاٹ

سامان کا زمرہ

مشین کی تفصیلات

فنکشن

صلاحیت

ٹورائیڈل وائنڈنگ مشینیں۔

تناؤ کنٹرول کے ساتھ خودکار ٹورائیڈل وائنڈنگ

CBCT پرائمری/سیکنڈری وائنڈنگ، پریزین لیئرنگ

5,000 ٹرانسفارمر فی دن

کور اینیلنگ فرنس

نائٹروجن ماحول کے ساتھ ویکیوم اینیلنگ

نانو کرسٹل لائن کور ہیٹ ٹریٹمنٹ، تناؤ سے نجات

2,000 کور/بیچ

انجیکشن مولڈنگ

300 ٹن بی ایم سی تھرموسیٹنگ پریس

سی بی آر ہاؤسنگ، آرک چٹ، ٹرمینل بلاکس

3,000 کیسز فی دن

CNC مشینی

5 محور عمودی مشینی مرکز

صحت سے متعلق رابطہ مشینی، پیچیدہ جیومیٹری

8,000 رابطہ سیٹ/ماہ

سطح کا علاج

خودکار سلور چڑھانا لائن

رابطہ پلاٹنگ 8-12μm، موٹائی یکسانیت ±1μm

4,000 کلوگرام فی دن

اسمبلی

لیبر اسمبلی سیل

میکانزم اسمبلی، CBCT انضمام، انشانکن

فی لائن 1,500 یونٹس فی دن

جانچ کا سامان

انٹیگریٹڈ سی بی آر ٹیسٹ بینچ

مشترکہ اوورکورنٹ + بقایا موجودہ تصدیق

300 یونٹ فی گھنٹہ

EMC ٹیسٹ چیمبر (3m/10m، Teseq)

الیکٹرانک یونٹس کے لیے استثنیٰ/اخراج کی جانچ

50 یونٹ فی دن

پروڈکٹ کیٹیگری

ماہانہ صلاحیت

معیاری لیڈ ٹائم

فوری آرڈر کی اہلیت

CBR 4P (16A-125A)

10,000 یونٹس

4-5 ہفتے

3 دن (اسٹاک اجزاء)

CBR انڈسٹریل (160A-400A)

8,000 یونٹس

4-5 ہفتے

5 دن

CBR ہیوی انڈسٹریل (630A-800A)

3,000 یونٹس

4-5 ہفتے

7 دن

حسب ضرورت ترتیب (خصوصی IΔn، منحنی خطوط)

پروجیکٹ کی بنیاد

5-6 ہفتے

2 ہفتے

محکمہ

عملہ

مہارت

ذمہ داریاں

آر اینڈ ڈی انجینئرنگ

5 انجینئرز

بقایا موجودہ ٹیکنالوجی، مقناطیسی سینسر ڈیزائن، ایمبیڈڈ سسٹمز، پاور الیکٹرانکس

نئی CBR ترقی، قسم B/F/B+ جدت، پیٹنٹ پورٹ فولیو (40+ پیٹنٹ)

پروسیسنگ انجینئرنگ

18 انجینئرز

Toroidal ٹرانسفارمر مینوفیکچرنگ، BMC مولڈنگ، صحت سے متعلق اسمبلی، دبلی پتلی مینوفیکچرنگ

پیداوار کی اصلاح، SOP دستاویزات، پیداوار میں بہتری (>99.5%)

جانچ اور توثیق

15 انجینئرز

ہائی کرنٹ ٹیسٹنگ، بقایا کرنٹ سمولیشن، EMC، ماحولیاتی ٹیسٹنگ

ٹائپ ٹیسٹنگ کوآرڈینیشن (IEC 60947-2 Annex B، IEC 61008/61009)، ناکامی کا تجزیہ

ایپلی کیشن انجینئرنگ

10 انجینئرز

سلیکٹیو کوآرڈینیشن، ارتھ لیکیج پروٹیکشن سکیمیں، ای وی/قابل تجدید ایپلی کیشنز

کسٹمر تکنیکی مدد، امتیازی مطالعہ، سائٹ کمیشننگ

کوالٹی اشورینس

30 تکنیکی ماہرین

ISO 9001, ISO 14001, شماریاتی عمل کنٹرول، میٹرولوجی لیبارٹری

سپلائر آڈٹ، عمل کا آڈٹ، اصلاحی کارروائی، انشانکن کا انتظام

سرٹیفیکیشن

جاری کرنے والا جسم

دائرہ کار

موزونیت

ISO 9001:2015

ZHONGDA HUAYUAN

کوالٹی مینجمنٹ سسٹم

سالانہ نگرانی

IEC 60947-2 انیکس بی ٹائپ ٹیسٹ

انٹرٹیک

سی بی آر صنعتی کارکردگی

فی پروڈکٹ سیریز

سی ای مارکنگ

مطلع شدہ باڈی

EU مارکیٹ تک رسائی

ڈیزائن پر منحصر ہے۔

سی سی سی (چین)

سی کیو سی

چینی لازمی سرٹیفیکیشن

5 سال کی میعاد

سی بی اسکیم

آئی ای سی ای ای

بین الاقوامی سرٹیفیکیشن

فی پروڈکٹ سیریز
