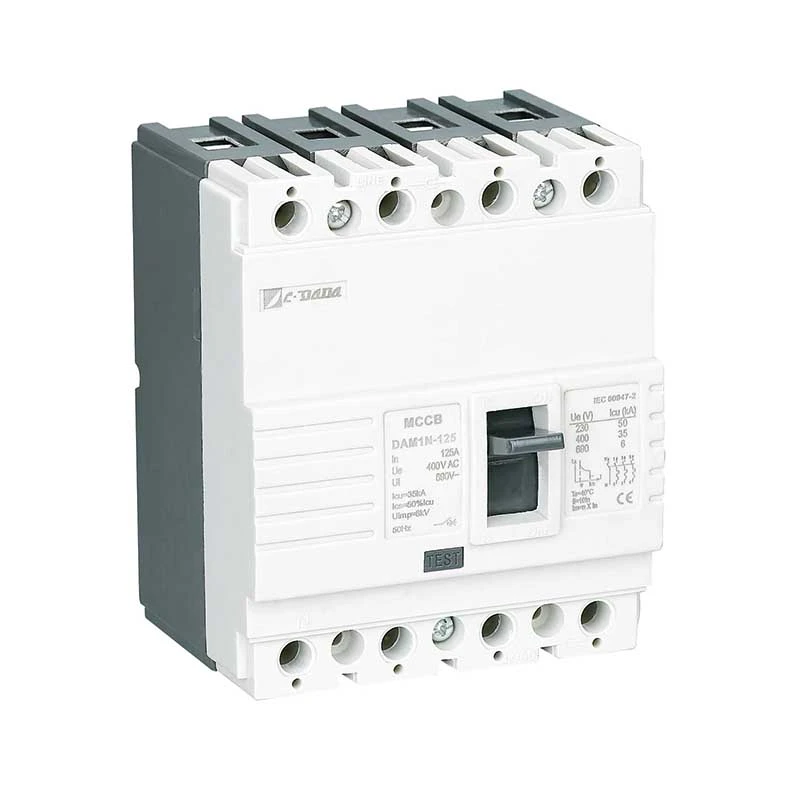

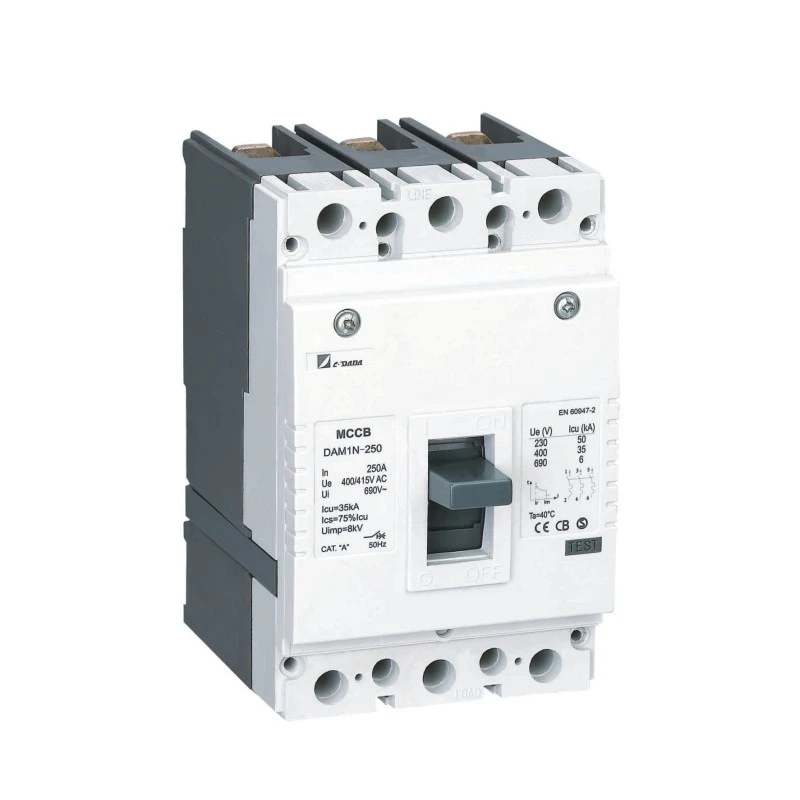

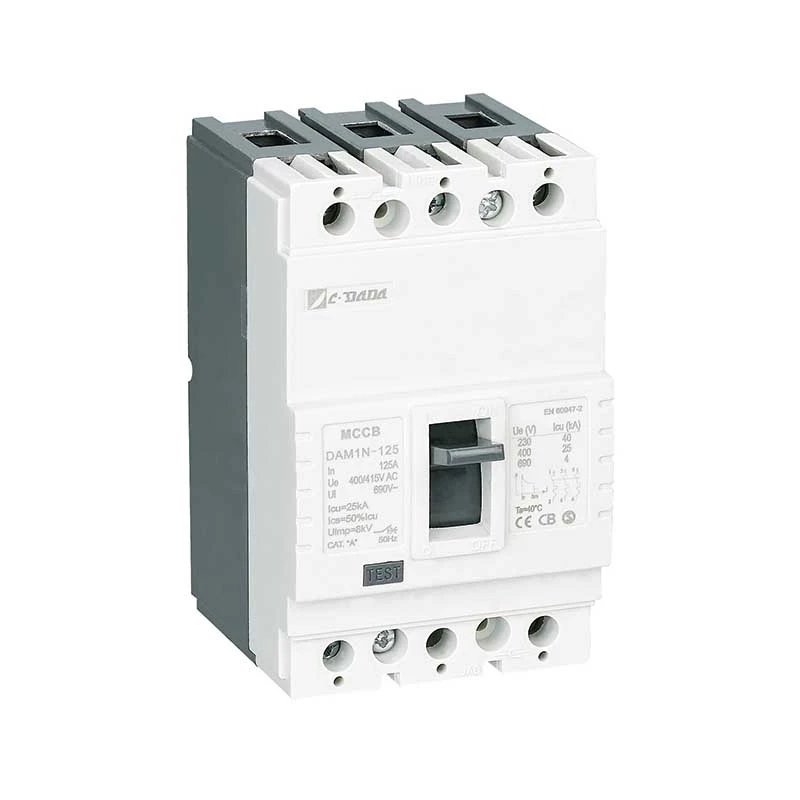

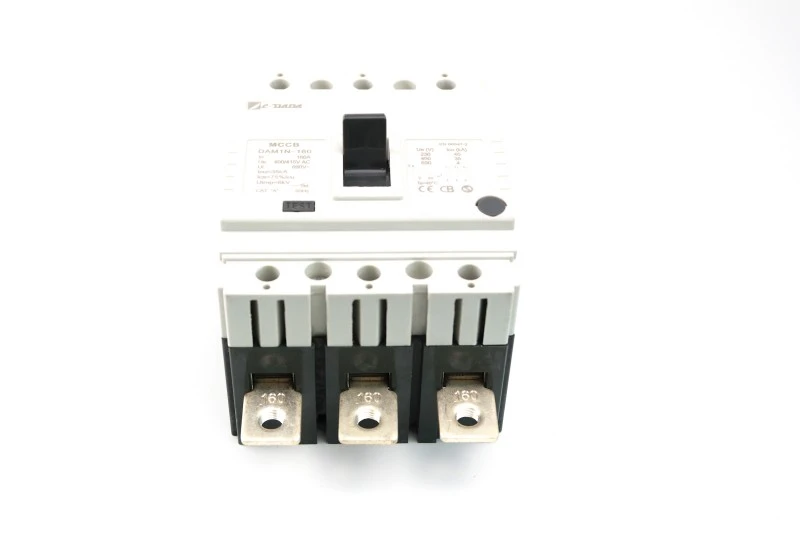

فکسڈ ٹائپ مولڈڈ کیس سرکٹ بریکر
Model:DAM1 Series
شنگھائی DADA الیکٹرک سے اعلیٰ معیار اور اعلی درجے کی فکسڈ ٹائپ مولڈ کیس سرکٹ بریکر (MCCB) سے مصدقہ (CE، CB، ASTA)، تھرمل مقناطیسی تحفظ، 12.5A–1600A۔ صنعتی اور تجارتی پینلز کے لیے مثالی۔ آسان DIN-ریل یا پینل ماؤنٹ۔ OEM اور بلک آرڈرز کا خیرمقدم ہے، CDADA کو اپنے سپلائر کے طور پر اعتماد کے ساتھ منتخب کریں۔

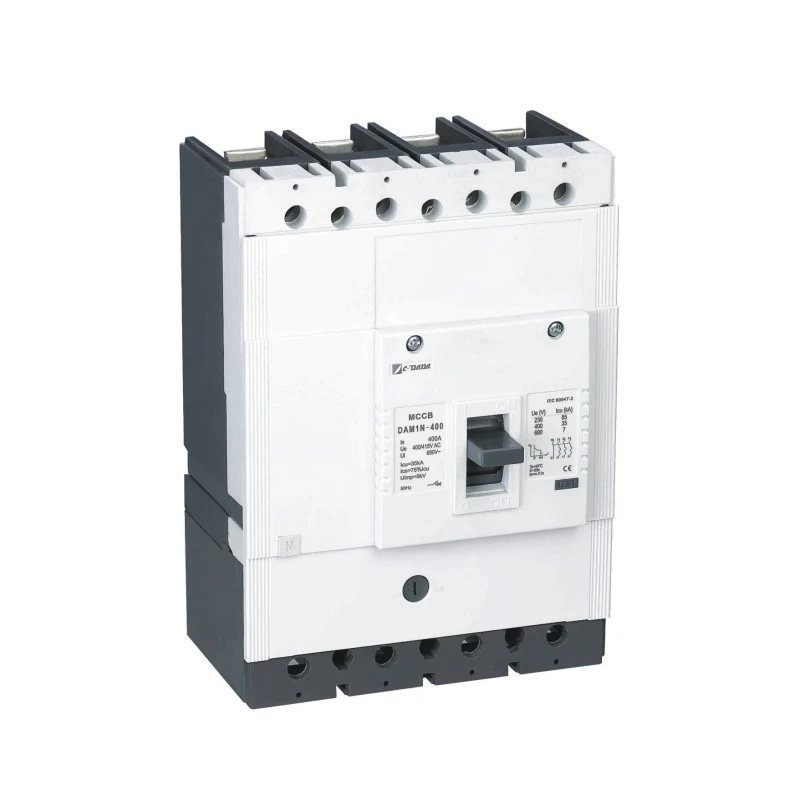

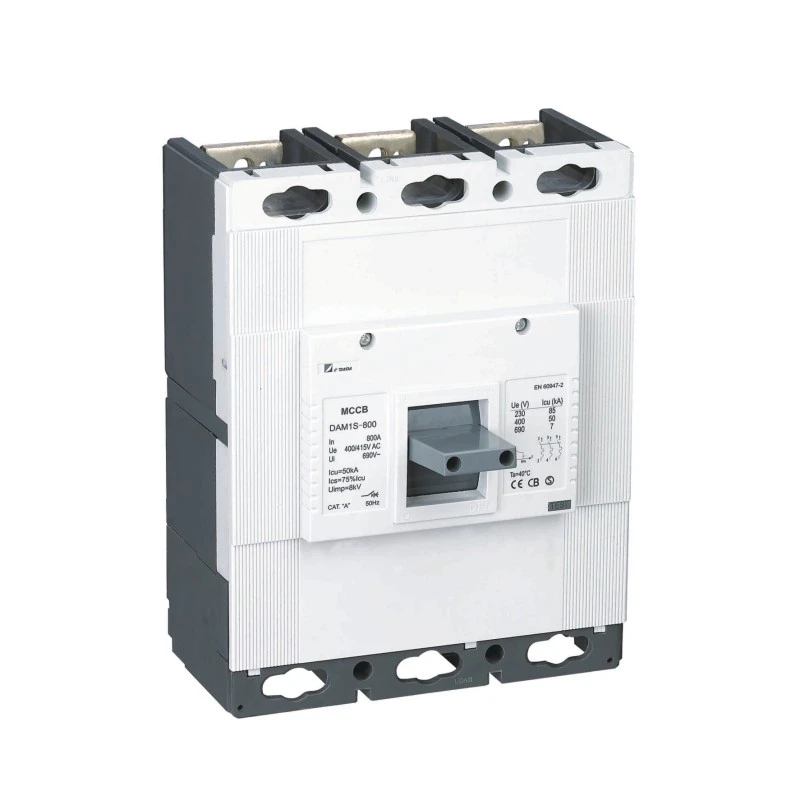

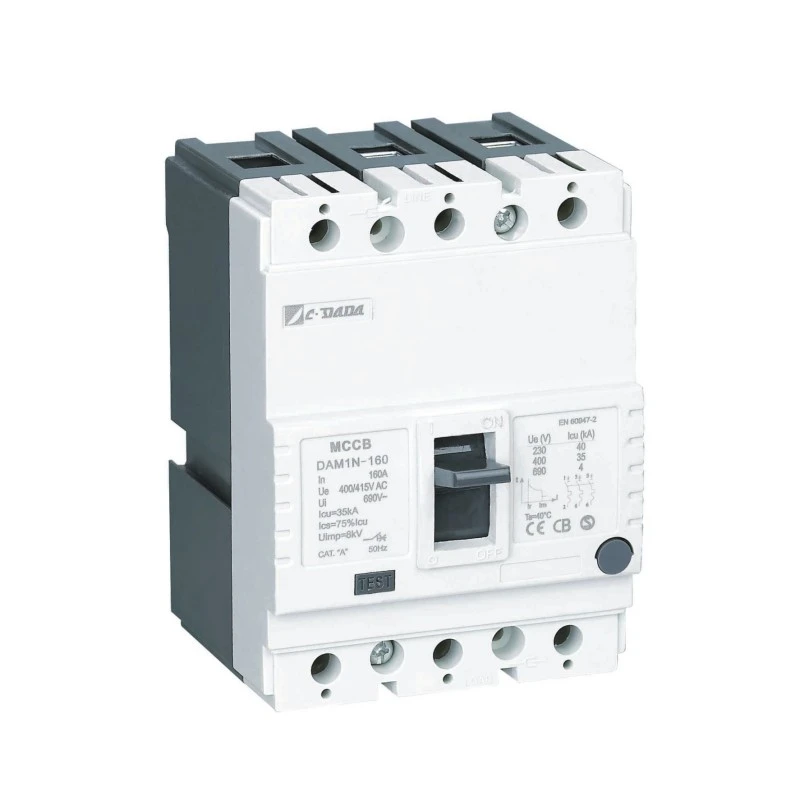

CDADA فکسڈ ٹائپ مولڈڈ کیس سرکٹ بریکر (MCCB) DAM1 سیریز چھوٹے صارفین سے لے کر صنعتی ٹرانسفارمر اور ڈسٹری بیوشن انسٹالیشن تک کسی بھی ایپلی کیشن کی ضروریات کو پورا کرتی ہے۔
DAM1 سیریز میں سات فریم سائز ہیں، 1600A تک، 100 kA تک کی صلاحیت، 1000 وولٹ تک آپریٹنگ وولٹیج، مختلف قسم کے جامع الیکٹریکل اور مکینیکل لوازمات کی ضروریات کو آسانی سے پورا کرتے ہیں، کسی بھی پاور سسٹم کی ضروریات کو زیادہ سے زیادہ کرنے کے لیے انسٹالیشن کے مختلف حل فراہم کرتے ہیں۔
عالمی سرٹیفیکیشن کے ساتھ KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 دنیا بھر میں برقی آلات کے پلانٹس اور OEM کے لیے بہترین انتخاب ہے۔
کلیدی وضاحتیں
DAM1 MCCB مولڈ کیس سرکٹ بریکر کے الیکٹریکل پیرامیٹرز
| ماڈل | کوڈ | ICU (KA) | Ics (KA) | ریٹیڈ کرنٹ -ان | Ui(V) | Ue(V) | قطب | Uimp(V) |

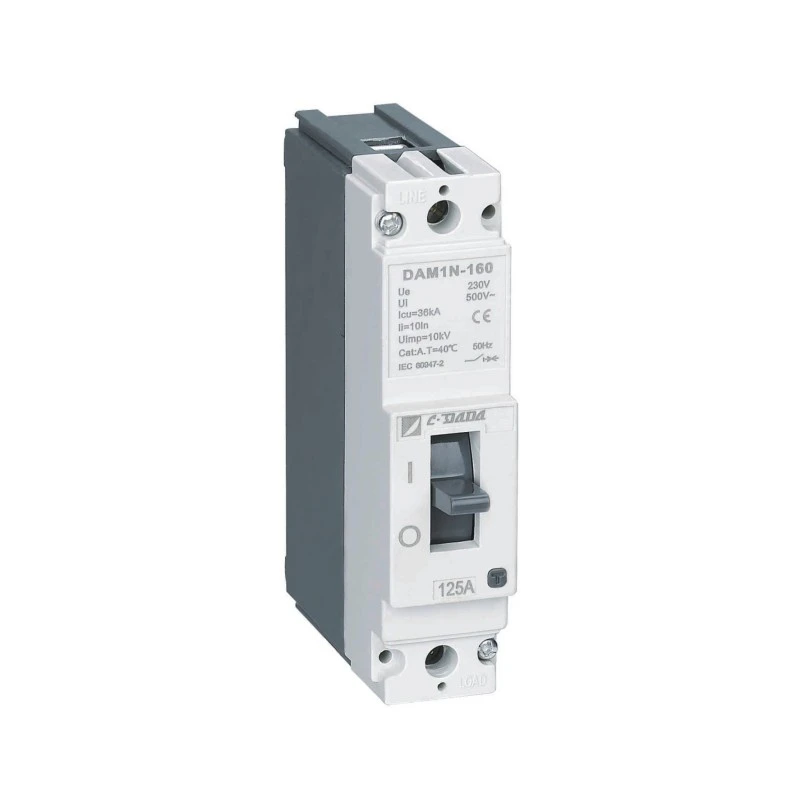

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1ص | 10000 |
| N | 36 | 27 | ||||||

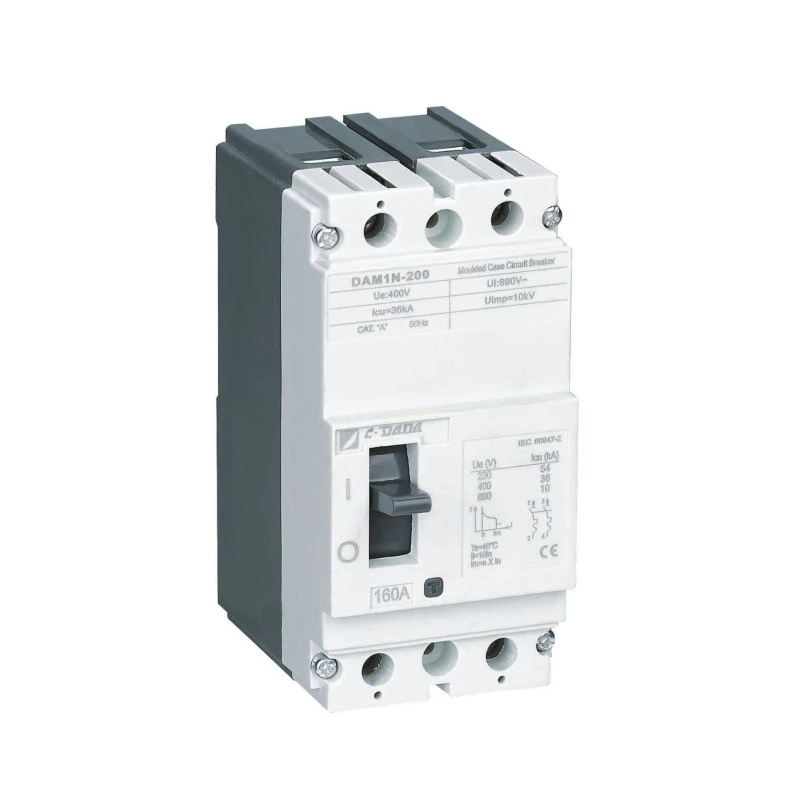

| ڈی اے ایم 1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160 (200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P/4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P/4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| ڈی اے ایم 1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| ڈی اے ایم 1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| ڈی اے ایم 1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P/4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO ٹیسٹ (O:Open maneuver,CO:Close-Open maneuver,t:انتظار کا دورانیہ)
● Ics:O-t-CO-t-CO ٹیسٹ (O:open maneuver,CO:Close-Open maneuver,t:انتظار کی مدت)
★ آن/I پوزیشن: یہ اشارہ کرتا ہے کہ بریکر کے رابطے بند ہیں۔ اس پوزیشن میں، بریکر لیور سب سے اوپر کی پوزیشن میں ہے
★ TRIP پوزیشن: یہ اشارہ کرتا ہے کہ بریکر کسی بھی خرابی (زیادہ بوجھ یا شارٹ سرکٹ) کی وجہ سے کھلا ہے۔ اس صورت میں، بریکر لیور آن اور آف پوزیشنز کے درمیان درمیانی پوزیشن میں ہے۔ بریکر، جو ٹرپ پوزیشن میں ہے، کو آن پوزیشن پر لے جانے کے لیے؛ بریکر لیور کو نیچے کی طرف دھکیلیں جیسا کہ آف کے نشان سے دکھایا گیا ہے۔
بریکر کو "کلک" کی آواز کے ساتھ سیٹ کیا جائے گا۔ اس کے بعد، بریکر کو بند کرنے کے لیے آن کے نشان کے مطابق لیور کو کھینچیں۔
★ آف/0 پوزیشن: یہ اشارہ کرتا ہے کہ بریکر کے رابطے کھلے ہیں۔ اس طرح بریکر لیور نیچے کی پوزیشن میں ہے۔
DAM1-125 MCCB مولڈ کیس سرکٹ بریکر کے جسمانی پیرامیٹرز
| زمرہ (EN 60947-2/IEC 60947-2) | برداشت |
|
||||||
| ماڈل | قطب | ڈائی الیکٹرک پراپرٹی (V) | تنہائی کا فاصلہ (ملی میٹر) | کل سائیکل | برقی زندگی | مکینیکل لائف | مین سرکٹ | معاون سرکٹ |
| DAM1-160 | 1ص | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| ڈی اے ایم 1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P/4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P/4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| ڈی اے ایم 1-250 | 3P/4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P/4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| ڈی اے ایم 1-800 | 3P/4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| ڈی اے ایم 1-1600 | 3P/4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
کام کرنے کا اصول اور تحفظ کا طریقہ کار
★ تھرمل پروٹیکشن (اوورلوڈ)
دائمی اوور کرنٹ (> ریٹیڈ کرنٹ) سے گرم ہونے پر دائمی پٹی جھک جاتی ہے۔ موڑنے کی رفتار موجودہ طول و عرض کے متناسب ہے — الٹا وقتی ٹرپنگ کو یقینی بناتا ہے جو کیبل کے تھرمل رویے کی نقل کرتا ہے، سامان کی حفاظت کے دوران پریشانی کے دوروں کو روکتا ہے۔
★ مقناطیسی تحفظ (شارٹ سرکٹ)
شارٹ سرکٹ کے دوران (مثلاً، فیز ٹو فیز یا فیز ٹو گراؤنڈ)، ایک ہائی کرنٹ مقناطیسی فیلڈ فوری طور پر سولینائیڈ پلنگر کو کھینچتا ہے، جس سے لیچ میکانزم کو ملی سیکنڈ کے اندر جاری کیا جاتا ہے- تھرمل نقصان ہونے سے پہلے فالٹ کرنٹ کو کاٹ دیتا ہے۔
مصنوعات کے فوائد
★ جسم اور کور:
فائبر گلاس پالئیےسٹر رال کو EN 60512-20-2 معیار کے مطابق باڈی اور کور میٹریل کے طور پر استعمال کیا گیا ہے۔ یہ مواد، جسے ادب میں BMC (بلک مولڈنگ کمپاؤنڈ) کہا جاتا ہے، اعلیٰ برقی اور مکینیکل قدروں کی وجہ سے ترجیح دی جاتی ہے اور یہ مسلسل 160℃ درجہ حرارت کے خلاف مزاحمت کر سکتی ہے۔ IEC 695-2-1 کے مطابق 960℃ کے درجہ حرارت پر تار کے ساتھ رابطے میں ہونے پر BMC مواد نہیں جلتا
Bimetal: Bimetal ایک ایسا مواد ہے جو دو پلیٹ دھاتوں کے امتزاج پر مشتمل ہوتا ہے جس میں گرمی کے خلاف مختلف ایکسٹینشن گتانک ہوتے ہیں۔ بریکر سے گزرنے والا کرنٹ بائی میٹل کو گرم کرتا ہے۔ اس گرمی کے اثر کی وجہ سے۔ کم توسیعی پلیٹ کی طرف bimetal جھکتا ہے۔ چونکہ بریکر سے گزرنے والے کرنٹ کے بڑھنے کے ساتھ ہی گرمی میں اضافہ ہوتا ہے، اس لیے بائی میٹل زیادہ گرم ہوتا ہے اور زیادہ جھکتا ہے۔ اس طرح، یہ بریکر کو کھولنے کے لیے کھولنے کے طریقہ کار کو کنٹرول کرتا ہے۔

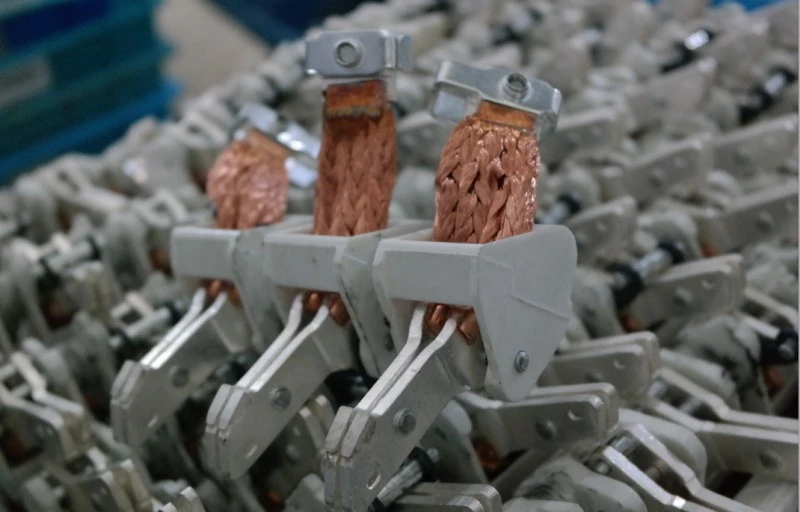

★ رابطے:
ٹوٹے ہوئے اور لے جانے والے موجودہ قدروں اور تعمیرات کو مدنظر رکھ کر بریکرز کے لیے رابطہ مرکب کا تعین کیا جاتا ہے عام طور پر چاندی، گریفائٹ، نکل، وولفرام الائے کانٹیکٹس بریکرز میں استعمال کیے جاتے ہیں، جو سلور گریفائٹ کے مرکب سے بنے ہوتے ہیں ایک ہموار ڈھانچہ کے ساتھ، فکسڈ (نیچے) کانٹیکٹس، سلور وولفرام کانٹیکٹس، جو کہ کنٹیکٹ ہارڈ (موٹر) میں استعمال ہوتے ہیں۔ متحرک رابطوں میں ایک swaged ڈھانچہ کو یقینی بنایا گیا ہے۔ اس طرح، swaged اور سخت کھوٹ کے رابطوں کو ہر افتتاحی بند ہونے میں نرم فکسڈ رابطوں پر جگہ ملتی ہے۔
اس طرح، سب سے کم مزاحمت کو یقینی بنایا جاتا ہے۔ حرکت پذیر رابطے کو مقررہ رابطے کو بہت اچھی طرح سے چھونا چاہیے تاکہ رابطے کی مزاحمت کم ہو۔ تاہم، ضرورت سے زیادہ رابطے کے دباؤ کے نتیجے میں معمول سے کم عرصے میں رابطوں کو نقصان پہنچتا ہے۔ صحت مند افتتاحی بند ہونے کے لیے رابطہ مرکبات بہت اہم ہیں۔
★ آرک بجھانے والا سیل (الگ کرنے والا):
انرجی کے تحت کام کرنے والے بریکر کے آپریشن کے دوران بننے والے آرک کو ختم کرنے کے لیے الگ کرنے والے استعمال کیے جاتے ہیں۔ جب حرکت پذیر رابطہ مقررہ رابطے سے الگ ہو جاتا ہے، تو کچھ دیر کے لیے رابطوں کے درمیان کرنٹ جاری رہتا ہے اور اسے قوس کہتے ہیں۔ یہ قوس بہت کم وقت میں معدوم ہو جانا چاہیے۔
★ قوس کی معدومیت:
قوس کے ارد گرد بننے والے مقناطیسی میدان کی وجہ سے قوس کو الگ کرنے والوں کی طرف دھکیل دیا جاتا ہے۔ اس طرح، قوس کو بڑھایا جاتا ہے اور سلم ہوجاتا ہے اور الگ کرنے والی پلیٹوں کے درمیان ٹوٹ جاتا ہے (شکل 5)۔ جداکاروں کی طرف کی دیواروں پر استعمال ہونے والے مواد کی خصوصیت کی وجہ سے، آرک کی وجہ سے زیادہ درجہ حرارت کی وجہ سے ایک گیس نکلتی ہے۔ یہ گیس قوس کے معدوم ہونے پر ایک اہم اثر رکھتی ہے۔
درخواست
CDADA DAM1 فکسڈ ٹائپ مولڈ کیس سرکٹ بریکر (MCCB) اہم بنیادی ڈھانچے میں بھروسہ مند ہے:

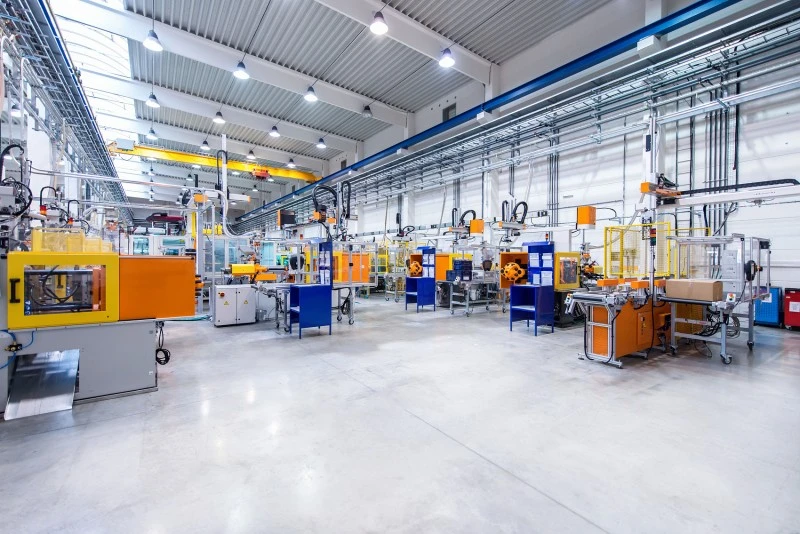

★ صنعتی: اسٹیل ملز، تیل اور گیس کے پلیٹ فارم، کیمیکل پلانٹس
★ ہیلتھ کیئر: ہسپتال کے مین اور سب ڈسٹری بیوشن بورڈز
★ نقل و حمل: ریلوے سگنلنگ، ہوائی اڈے کے سامان کے نظام
★ کمرشل: فلک بوس عمارتیں، ڈیٹا سینٹرز، شاپنگ مالز، کنونشن سینٹرز
★ عوامی مقامات: تھیٹر، اسٹیڈیم، سرکاری عمارتیں۔
تنصیب اور دیکھ بھال کے فوائد

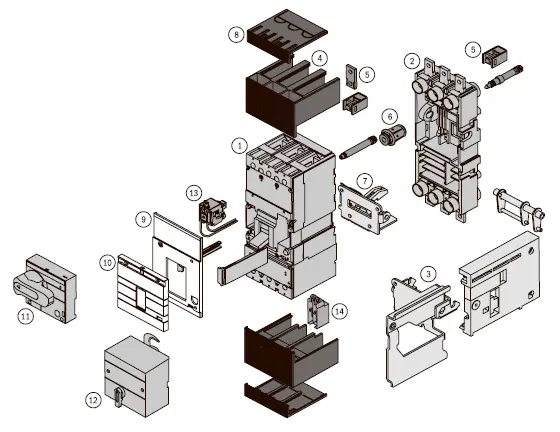

★ آسان انضمام:
معیاری کٹ میں بس بارز، فیز بیریئرز اور ہارڈ ویئر شامل ہیں۔
اختیاری لوازمات: الارم رابطے، شنٹ/انڈرولٹیج ریلیز، الیکٹرک آپریٹنگ میکانزم

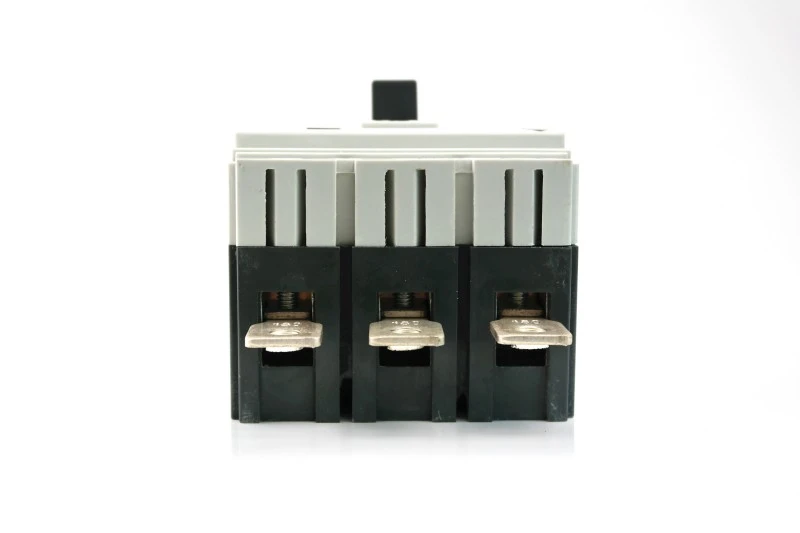

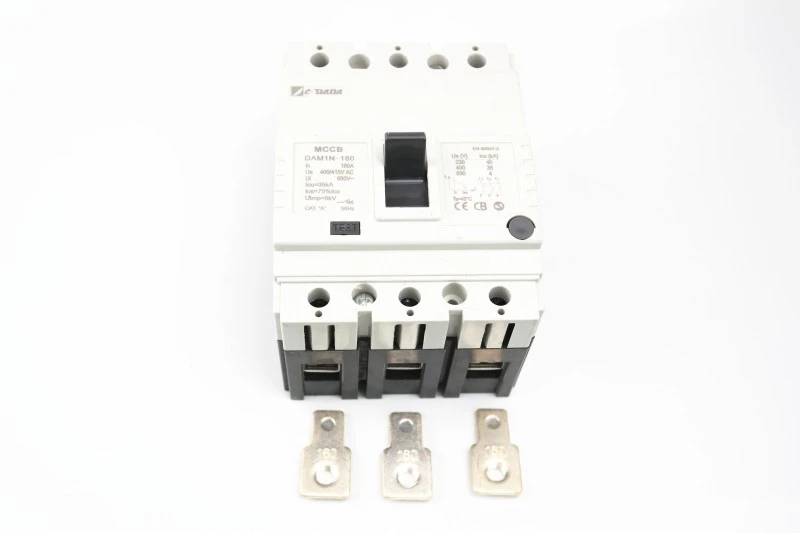

1) توسیعی بس بار کے ذریعے جڑیں (تصویر 1)

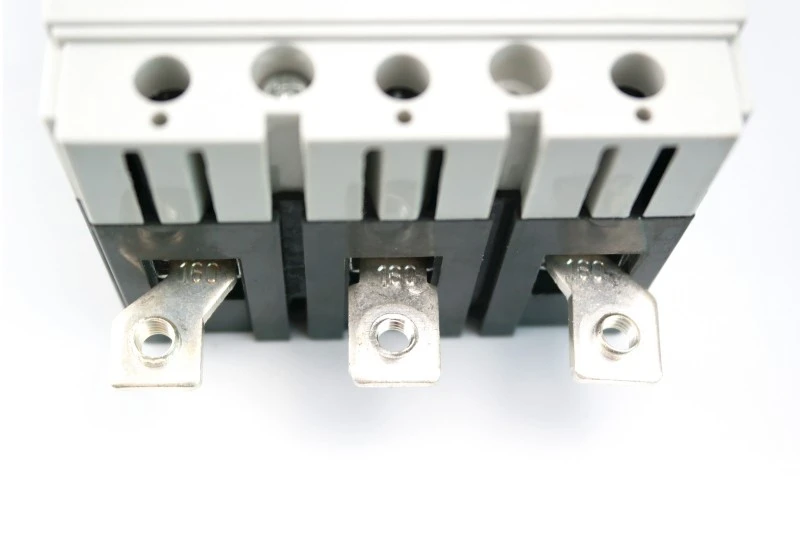

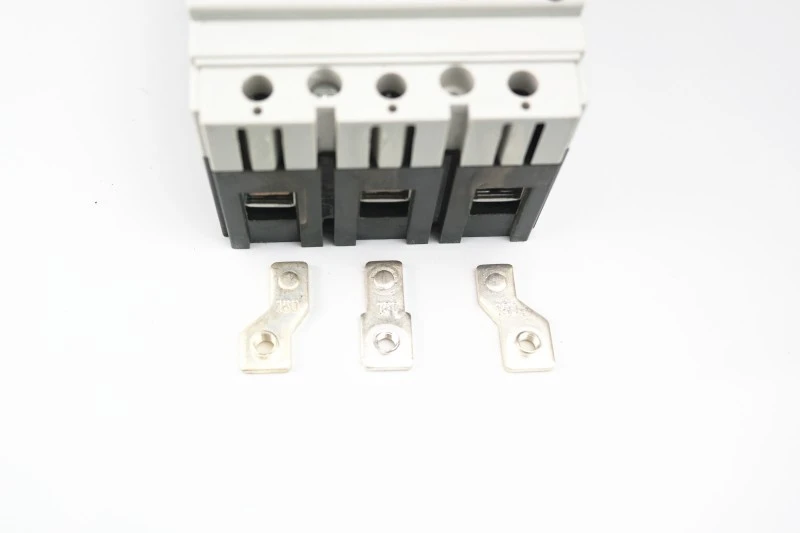

2) اسپریڈر ٹرمینل کے ذریعے جڑیں (تصویر 2)

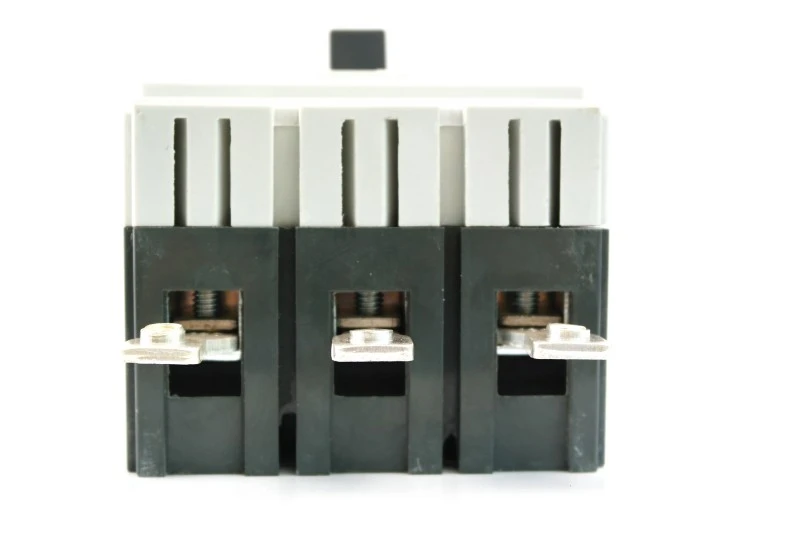

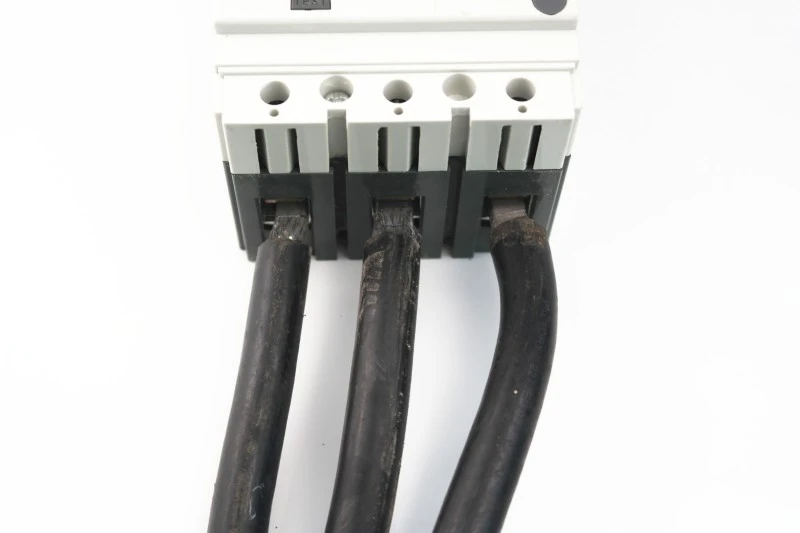

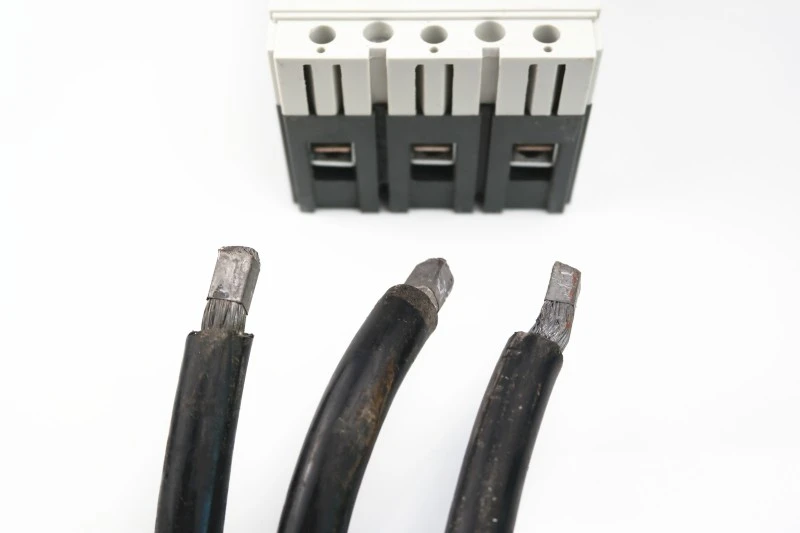

3) کیبل لگ کے استعمال کے بغیر براہ راست کیبل (تصویر 3) کو جوڑیں۔

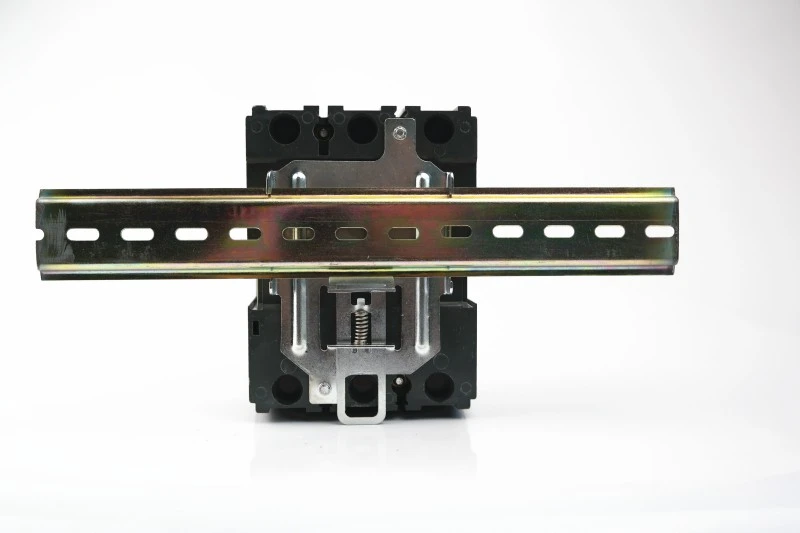

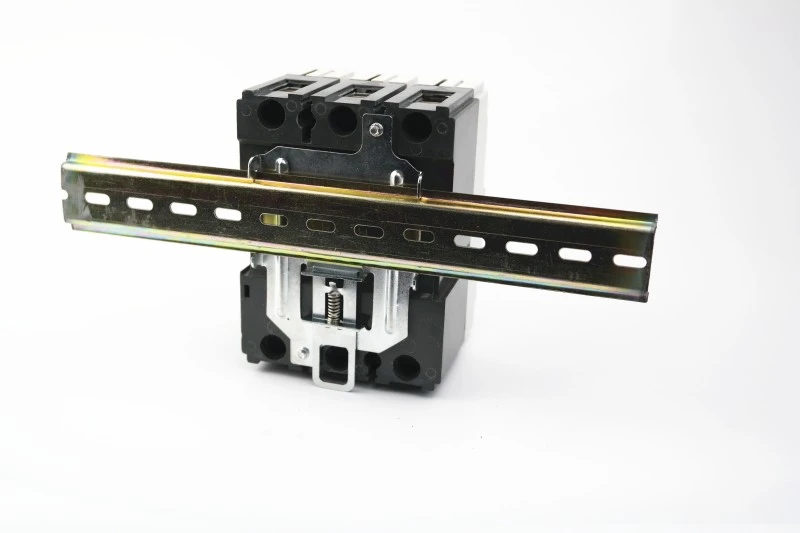

خصوصی کلیمپ کی مدد سے 125 اور 160 یونٹس کو DIN-ریل پر نصب کیا جا سکتا ہے۔

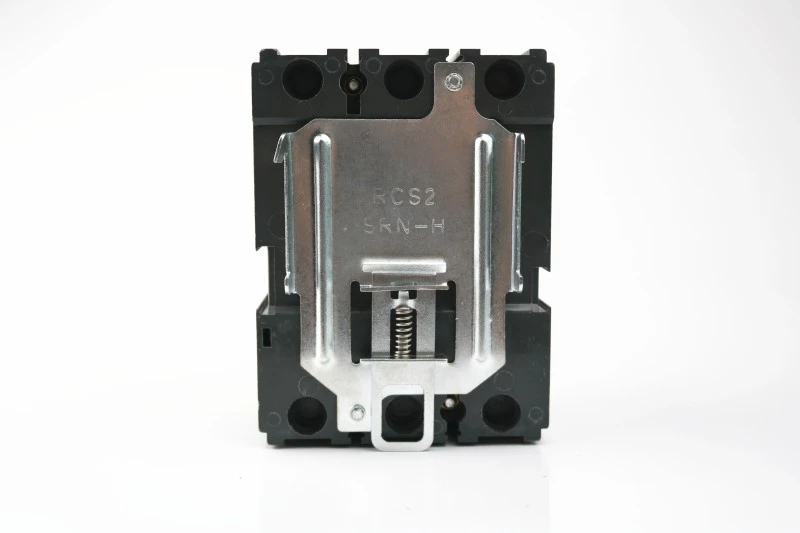

شکنجہ کے ساتھ بریکر
DIN ریل کے ساتھ کلیمپ
DIN ریل کے ساتھ کلیمپ
★ خلائی بچت ڈیزائن:
گھریلو متبادل سے 10-20% ہلکا اور زیادہ کمپیکٹ
چھوٹے انکلوژر سائزز کو قابل بناتا ہے → مواد اور شپنگ کے کم اخراجات
★ یوزر فرینڈلی ری سیٹ:
واضح TRIP اشارہ اندھے دوبارہ بند ہونے سے روکتا ہے۔
قابل سماعت "کلک" مناسب مکینیکل مصروفیت کی تصدیق کرتا ہے۔
★ مستقبل کے لیے تیار:
پلگ ان اور ڈرا آؤٹ کٹس کو سپورٹ کرتا ہے (منتخب ماڈلز کے لیے)
سمارٹ مانیٹرنگ ایڈ آنز کے ساتھ ہم آہنگ
سی ڈی اے ڈی اے کا انتخاب کیوں؟

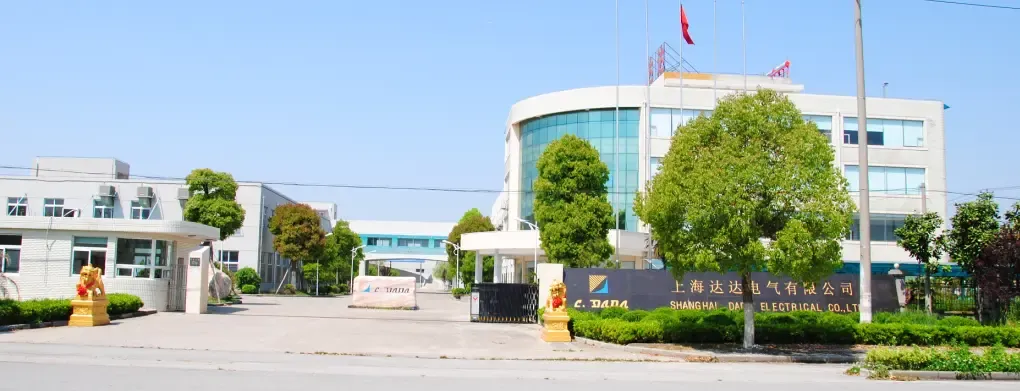

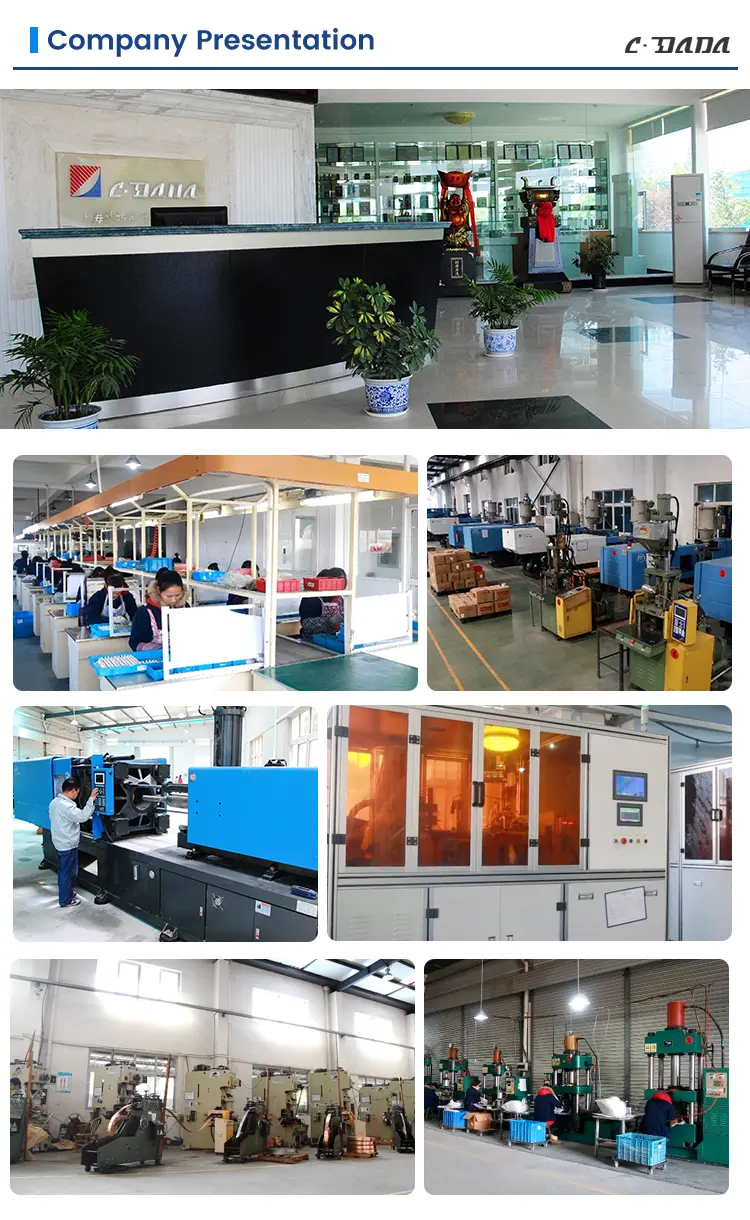

1. ہم 42+ سال کے لیے معروف صنعت کار ہیں۔ ہماری کمپنی 1983 میں قائم ہوئی، 40 سالوں کے دوران بہت تیزی سے ترقی کرتی ہے۔
2. گروپ، 3 فیکٹریوں پر مشتمل ہے، 52,400m² کے پیداواری رقبے کا مالک ہے اور 500 سے زیادہ عملہ کو ملازمت دیتا ہے۔ ہم نے اپنے آپریشن کو بڑھانے اور اپنی ورکشاپس کو اپ گریڈ کرنے کے لیے تقریباً دس ملین یوآن کی سرمایہ کاری کی ہے۔
3. INTERTEK، DEKRA اور GMC کے ذریعے فیکٹری کا آڈٹ کیا گیا۔
4. اعلی طاقت والے کارٹن، پیلیٹ پروٹیکشن، لمبی دوری کی ایکسپورٹ ٹرانسپورٹ کے لیے اچھا ہے۔
اکثر پوچھے گئے سوالات (FAQ)
Q1: کیا DAM1 فکسڈ ٹائپ مولڈ کیس سرکٹ بریکر DIN ریل پر نصب کیا جا سکتا ہے؟
A1: ہاں—ماڈل 125A اور 160A کو اختیاری خصوصی کلیمپ کا استعمال کرتے ہوئے DIN ریلوں پر انسٹال کیا جا سکتا ہے۔ اعلی درجہ بندی صرف پینل پر نصب ہیں۔
Q2: DAM1 سیریز کون سے سرٹیفیکیشن رکھتی ہے؟
A2: یہ CE, CB, ASTA, KEMA, SEMKO اور RoHS سے تصدیق شدہ ہے، EU، مشرق وسطیٰ، جنوب مشرقی ایشیاء اور اس سے آگے میں تعمیل کو یقینی بناتا ہے۔
Q3: میں سفر کے بعد بریکر کو کیسے دوبارہ ترتیب دوں؟
A3: سب سے پہلے، لیور کو مکمل طور پر نیچے آف پر لے جائیں (آپ کو ایک کلک سنائی دے گا)، پھر اسے اوپر کی طرف کھینچیں۔ اسے کبھی بھی براہ راست TRIP سے ON پر مجبور نہ کریں۔
Q4: کیا معاون آلات مطابقت رکھتے ہیں؟
A4: ہاں — الارم کے رابطے، معاون رابطے، شنٹ/انڈر وولٹیج ریلیز، اور الیکٹرک آپریٹرز کو جدا کیے بغیر شامل کیا جا سکتا ہے۔
Q5: کیا DAM1 پرانے بریکرز کو تبدیل کرنے کے لیے موزوں ہے؟
A5: بالکل۔ اس کا کمپیکٹ فوٹ پرنٹ زیادہ تر پینلز میں لیگیسی MCCBs کو براہ راست تبدیل کرنے کی اجازت دیتا ہے — وقت اور اپ گریڈ کے اخراجات کی بچت۔
