مولڈ کیس سرکٹ بریکر کیا ہے؟

A مولڈ کیس سرکٹ بریکر (MCCB)ایک کمپیکٹ، منسلک کم وولٹیج پروٹیکشن ڈیوائس ہے جو بجلی کی تقسیم کے نظام کو اوورلوڈز، شارٹ سرکٹس اور زمینی خرابیوں سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ ایک کے اندر گھیر لیاتھرموسیٹنگ پلاسٹک ہاؤسنگ، MCCBs درجہ بند وولٹیج تک کام کرتے ہیں۔690V AC (50/60Hz)سے لے کر موجودہ درجہ بندی کے ساتھ10A سے 2000Aصنعتی، تجارتی، اور انفراسٹرکچر ایپلی کیشنز میں ورک ہارس پروٹیکشن ڈیوائس کے طور پر کام کرنا۔

MCCBs کی وضاحتی خصوصیت ان میں مضمر ہے۔مولڈ کیس کی تعمیر-ایک اعلی طاقت والا تھرموسیٹنگ پلاسٹک انکلوژر جو براہ راست اندرونی اجزاء اور بیرونی آپریٹنگ انٹرفیس کے درمیان کلاس II کی موصلیت (ڈبل موصلیت) فراہم کرتا ہے۔ یہ ڈیزائن آپریٹر کی حفاظت کو یقینی بناتا ہے جبکہ کومپیکٹ طول و عرض اور اعلی توڑنے کی صلاحیت کو برقرار رکھتا ہے۔380/415V پر 100kA.

کے برعکسایئر سرکٹ بریکرز (ACBs)، MCCBs کی خصوصیتفکسڈ، غیر برقرار رکھنے کے قابل ڈیزائن(زیادہ تر معاملات میں) سیل بند اندرونی میکانزم کے ساتھ، ثانوی تقسیم کے سرکٹس کے لیے سرمایہ کاری مؤثر تحفظ کی پیشکش کرتے ہیں جہاں باقاعدہ دیکھ بھال تک رسائی کی ضرورت نہیں ہوتی ہے۔

MCCB پروڈکٹ کیٹیگریز اور کنفیگریشنز

درجہ بندی	قسم	موجودہ رینج	کلیدی خصوصیات
ٹرپ یونٹ ٹیکنالوجی	تھرمل مقناطیسی	10A - 800A	دو دھاتی اوورلوڈ + مقناطیسی شارٹ سرکٹ، فکسڈ/سایڈست ترتیبات، اقتصادی
ٹرپ یونٹ ٹیکنالوجی	الیکٹرانک ایل ایس آئی جی	100A - 2000A	مائیکرو پروسیسر پر مبنی، سایڈست منحنی خطوط، مواصلات کے قابل، عین مطابق تحفظ
تنصیب کا طریقہ	فکسڈ	10A - 2000A	براہ راست بس بار کنکشن، مستقل تنصیب، سب سے کم قیمت
	پلگ ان	100A - 1600A	بیس ماونٹڈ باڈی، دیکھ بھال کے لیے واپس لینے کے قابل، کم ڈاؤن ٹائم
	قابل واپسی	250A - 2000A	ڈرا آؤٹ میکانزم، مکمل تنہائی کی صلاحیت، حفاظتی شٹر
قطب کی ترتیب	2-قطب	10A - 800A	سنگل فیز سسٹمز، ڈی سی ایپلی کیشنز
	3-قطب	10A - 2000A	معیاری تین فیز صنعتی ایپلی کیشنز
	4-قطب	16A - 2000A	غیر جانبدار تحفظ کے ساتھ تین مرحلے، سایڈست غیر جانبدار ترتیبات (50-100٪)
توڑنے کی صلاحیت	معیاری (S1)	16kA - 50kA	عام تقسیم، کم فالٹ لیول نیٹ ورکس
	ہائی (H1)	65kA - 85kA	صنعتی مینز، موٹر کنٹرول سینٹرز
	الٹرا ہائی (H2/H3)	100kA - 200kA	بجلی کی پیداوار، بھاری صنعت، بنیادی ڈھانچہ
سلیکٹیوٹی کیٹیگری	زمرہ A	≤400A	کوئی جان بوجھ کر مختصر وقت کی تاخیر نہیں، فوری سفر
سلیکٹیوٹی کیٹیگری	کیٹیگری بی	≥400A	قلیل مدتی برداشت (آئی سی ڈبلیو)، تاخیر کے ساتھ انتخابی کوآرڈینیشن

فریم سائز فن تعمیر:

کومپیکٹ فریم: 10A - 160A (پینل بورڈ ماؤنٹنگ، DIN ریل ہم آہنگ)

درمیانہ فریم: 160A - 630A (موٹر پروٹیکشن، ڈسٹری بیوشن بورڈز)

بڑا فریم: 630A - 1600A (مین ڈسٹری بیوشن، بس بار سسٹمز)

میکسی فریم: 1600A - 2000A (انفراسٹرکچر، پاور جنریشن)

بنیادی افعال اور تحفظ کی صلاحیتیں۔

بنیادی تحفظ کے افعال

فنکشن	میکانزم	تکنیکی پیرامیٹرز
اوور لوڈ پروٹیکشن (L)	Bimetallic پٹی تھرمل توسیع	0.7 – 1.0 × ترتیب میں، معکوس وقت کا وکر، 40°C حوالہ محیط
شارٹ سرکٹ فوری (I)	برقی مقناطیسی سولینائڈ پلنگر	فکسڈ: 5-10 × ان، سایڈست: 2-15 × انچ، <20ms آپریشن
شارٹ سرکٹ میں تاخیر (S)	الیکٹرانک ٹائمنگ سرکٹ	0.1s - 0.5s تاخیر، 2-10 × ترتیب میں، منتخب کوآرڈینیشن
گراؤنڈ فالٹ (G)	ویکٹر سم کرنٹ سینسنگ	20-100% In, 0.1s-1.0s تاخیر، بنیادی توازن یا بقایا طریقہ
موجودہ حد بندی	تیز رفتار پسپا رابطہ نظام	<10ms کھلنے کا وقت (≤630A)، <15ms (≤1600A)، لیٹ تھرو توانائی میں کمی
انڈر وولٹیج ریلیز	وولٹیج سینسنگ کنڈلی	35-70% غیر ٹرپنگ، 0.1s-3s ایڈجسٹ تاخیر

اعلی درجے کی الیکٹرانک ٹرپ یونٹ کی خصوصیات

جدید مائکرو پروسیسر پر مبنی ریلیز فراہم کرتی ہیں:

حقیقی RMS سینسنگ: مسخ شدہ لہروں کی درست پیمائش

زون سلیکٹیو انٹر لاکنگ (ZSI): بس ٹائی اور آنے والی ڈیوائس کوآرڈینیشن

مواصلاتی پروٹوکولز: Modbus, Profibus, Ethernet/IP, BACnet انضمام

بجلی کے معیار کی نگرانی: وولٹیج، کرنٹ، پاور فیکٹر، ہارمونکس، انرجی میٹرنگ

پیشن گوئی کی دیکھ بھال: رابطہ پہننے کا اشارہ، آپریشن کاؤنٹر، درجہ حرارت کی نگرانی

درخواست کے ماحول اور استعمال کے کیسز

صنعتی شعبہ	مخصوص درخواست	عام نردجیکرن
تجارتی عمارتیں	مین ڈسٹری بیوشن بورڈز، پینل بورڈز، کرایہ دار میٹرنگ	125A-800A، تھرمل مقناطیسی، پلگ ان، 25-65kA Icu
ڈیٹا سینٹرز	UPS کی تقسیم، PDU تحفظ، بس بار ٹیپ آف	250A-1600A، الیکٹرانک LSIG، 100kA+ Icu، مواصلات کے قابل
مینوفیکچرنگ پلانٹس	موٹر کنٹرول سینٹرز، مشین ٹولز، ویلڈنگ کا سامان	63A-630A، موٹر تحفظ کے منحنی خطوط، موجودہ محدود، 65kA Icu
تیل اور گیس	ڈرلنگ رگ، ریفائنریز، آف شور پلیٹ فارم	400A-1600A، اشنکٹبندیی (T2)، سنکنرن مزاحم، 85kA Icu
قابل تجدید توانائی	سولر کمبینر بکس، ونڈ ٹربائن سوئچ گیئر، بیٹری اسٹوریج	250A-1250A، 1000V DC قابل، درجہ حرارت کی توسیع کی حد (-25°C سے +70°C)
انفراسٹرکچر	میٹرو کرشن پاور، ہوائی اڈے کے سامان کے نظام، پانی کی صفائی	800A-2000A، واپس لینے کے قابل، اعلی مکینیکل برداشت (10,000+ سائیکل)
صحت کی دیکھ بھال	ہسپتال کی مین ڈسٹری بیوشن، میڈیکل امیجنگ کا سامان، ایمرجنسی پاور	400A-1600A، غیر جانبدار تحفظ کے ساتھ 4-قطب، دوہری ماخذ کی منتقلی کی مطابقت

مینوفیکچرنگ پروسیس اور پروڈکشن ورک فلو

صحت سے متعلق مینوفیکچرنگ ترتیب

خام مال IQC → تھرموسیٹنگ پلاسٹک مولڈنگ → رابطہ سسٹم فیبریکیشن → آرک چوٹ اسمبلی → میکانزم انٹیگریشن → ٹرپ یونٹ انسٹالیشن → پرائمری اسمبلی → کیلیبریشن اور ٹیسٹنگ → فائنل QC → پیکجنگ

مینوفیکچرنگ کے اہم مراحل

اسٹیج	عمل کی تفصیلات	کوالٹی کنٹرول پوائنٹس
تھرموسیٹنگ پلاسٹک مولڈنگ	BMC (بلک مولڈنگ کمپاؤنڈ) انجیکشن مولڈنگ 150-180 ° C، 1500-3000 بار پریشر، 60-120s علاج کا وقت	جہتی رواداری ±0.1 ملی میٹر، سطح کی تکمیل Ra 1.6، ٹریکنگ انڈیکس>600V، UL 94 V-0 آتش گیریت
سسٹم فیبریکیشن سے رابطہ کریں۔	سلور چڑھایا تانبے کے رابطے (AgNi 90/10 یا AgCdO)، CNC مشینی رابطہ بازو، نائٹروجن ماحول میں بریزنگ	چاندی کی موٹائی 8-12μm (XRF تصدیق شدہ)، رابطہ مزاحمت <100μΩ، سختی HV 100-150
آرک چوٹ کی تعمیر	اسٹیل سپلٹر پلیٹس (فیرو میگنیٹک)، سیرامک آرک گرڈز، ڈیونائزنگ چیمبرز، آپٹمائزڈ آرک رنر جیومیٹری	مقناطیسی بہاؤ کثافت کی تصدیق، ڈائی الیکٹرک طاقت 2.5kV، جہتی مستقل مزاجی ±0.05mm
آپریٹنگ میکانزم اسمبلی	اسپرنگ اسٹیل چارجنگ سسٹم، کوئیک میک/کوئیک بریک میکانزم، ٹرپ فری اوور رائڈ، انرجی اسٹوریج اسپرنگس	ٹارک مستقل مزاجی ±5%، مکینیکل برداشت 10,000 سائیکل، ٹرپ فورس 5-15N
ٹرپ یونٹ انٹیگریشن	تھرمل بائی میٹل کیلیبریشن (انکونل/کاپر)، مقناطیسی کوائل وائنڈنگ، الیکٹرانک پی سی بی اسمبلی، فرم ویئر پروگرامنگ	وقتی کرنٹ کی تصدیق، ±10% موجودہ درستگی، ±20% وقت کی درستگی 2×In
فائنل اسمبلی	ماڈیولر تعمیر، ٹرمینل ٹارک مارکنگ، ایڈجسٹمنٹ کور کی سیلنگ، ہینڈل میکانزم انضمام	ڈائی الیکٹرک برداشت 3kV/1 منٹ، موصلیت مزاحمت>100MΩ، رابطہ سیدھ کی تصدیق

بنیادی خام مال اور اجزاء کی تفصیلات

جزو	مواد کی تفصیلات	سپلائر کے معیارات	کلیدی خصوصیات
مولڈ کیس ہاؤسنگ	BMC (بلک مولڈنگ کمپاؤنڈ) DMC-2 یا SMC فائبر گلاس سے تقویت یافتہ پالئیےسٹر	IEC 60664-1, UL 94 V-0	ٹریکنگ انڈیکس>600V، گرمی کی مزاحمت 180°C، ڈائی الیکٹرک طاقت>15kV/mm
اہم رابطے	الیکٹرولیٹک کاپر (Cu-ETP) C11000 + سلور نکل چڑھانا (AgNi 90/10)	ASTM B152, IEC 60368	چالکتا ≥100% IACS، آرک کٹاؤ مزاحمت، آکسیکرن استحکام
آرکنگ روابط	سلور ٹنگسٹن کاربائیڈ (AgWC 70/30) یا Copper-tungsten (CuW 80/20)	ASTM B702	ہائی آرک کٹاؤ مزاحمت، کم ویلڈنگ کا رجحان، رابطہ مزاحمت <200μΩ
اسپرنگس سے رابطہ کریں۔	بیریلیم کاپر (CuBe2 C17200) یا سٹینلیس سٹیل 301	ASTM B196، ASTM A240	تھکاوٹ کی زندگی>20,000 سائیکل، مسلسل رابطہ دباؤ 8-12N/mm²
آرک اسپلٹر پلیٹس	سرامک کوٹنگ کے ساتھ کولڈ رولڈ سٹیل SPCC-SD	جے آئی ایس جی 3141	مقناطیسی پارگمیتا> 2000، گرمی کی مزاحمت> 1000 ° C، قوس بجھانے کی کارکردگی
آپریٹنگ اسپرنگس	تیل کے مزاج والا کاربن سٹیل SWOSC-V یا 17-7PH سٹینلیس سٹیل	JIS G 3560	تناؤ کی طاقت 1800-2000MPa، آرام کی مزاحمت <5% 20 سال میں
دو دھاتی عناصر	انکونل/کاپر کمپوزٹ (ASTM TM2) یا غیر فعال اسٹیل/پیتل	ASTM B388	انحراف کی شرح 0.15-0.25mm/°C، استحکام ±3% 20 سالوں میں
الیکٹرانک اجزاء	صنعتی درجے کے پی سی بی، ہال ایفیکٹ سینسر، اے آر ایم کارٹیکس پروسیسرز	IEC 60721-3-3, IEC 61000	آپریٹنگ درجہ حرارت -25°C سے +70°C، EMC مدافعتی سطح 3
ٹرمینلز	T2 کاپر (C11000) ٹن یا نکل چڑھانا کے ساتھ	ASTM B187	موجودہ کثافت 1.2-1.5 A/mm²، ٹارک 15-50Nm برداشت کرتا ہے

معیارات کی تعمیل اور ٹیسٹنگ پروٹوکول

بین الاقوامی معیارات کا فریم ورک

معیاری	دائرہ کار	قابل اطلاق ریٹنگز
IEC 60947-2	کم وولٹیج سوئچ گیئر - سرکٹ بریکر	MCCB ڈیزائن، کارکردگی، جانچ کے لیے عالمی بنیاد
EN 60947-2	یورپی ہم آہنگ ورژن	سی ای مارکنگ، یورپی یونین کی مارکیٹ کی تعمیل
GB/T 14048.2	چینی قومی معیار کے برابر	سی سی سی سرٹیفیکیشن، چین مارکیٹ

لازمی قسم کے ٹیسٹ (IEC 60947-2)

ٹیسٹ کیٹیگری	مخصوص ٹیسٹ	قبولیت کا معیار
ڈائی الیکٹرک کارکردگی	پاور فریکوئنسی برداشت (2kV-3kV/1min)	کوئی خرابی نہیں، کوئی فلیش اوور نہیں، رساو کرنٹ <2mA
ڈائی الیکٹرک کارکردگی	تسلسل وولٹیج کا سامنا کرنا (8kV 1.2/50μs)	کوئی خلل ڈالنے والا مادہ نہیں۔
درجہ حرارت میں اضافہ	درجہ بندی میں مسلسل کرنٹ	ٹرمینلز ≤80K (سلور چڑھایا)، ≤65K (ننگا تانبا)، کیس ≤40K
شارٹ سرکٹ توڑنا	حتمی توڑنے کی صلاحیت (آئی سی یو) - 3 آپریشن	کامیاب رکاوٹ، کوئی مستقل نقصان نہیں، ڈائی الیکٹرک ریکوری
شارٹ سرکٹ توڑنا	سروس توڑنے کی صلاحیت (Ics = 50-100% Icu)	3 آپریشنز، مسلسل سروس ایبلٹی، رابطہ لباس <50%
مختصر وقت کا سامنا	Icw 0.5s یا 1s کے لیے (صرف زمرہ B)	کوئی اخترتی، رابطہ ویلڈنگ، یا موصلیت کا نقصان نہیں ہے۔
مکینیکل برداشت	بغیر لوڈ کے آپریشن (عام طور پر 8,000-20,000 سائیکل)	<5% پیرامیٹر بڑھے، کوئی مکینیکل ناکامی، ٹارک مستقل مزاجی
برقی برداشت	ریٹیڈ کرنٹ پر آپریشن لوڈ کریں (عام طور پر 1,000-6,000 سائیکل)	رابطہ لباس <50%، سفر کی خصوصیات برقرار ہیں۔
ٹرپ یونٹ کی تصدیق	اوورلوڈ ریلیز 1.05×In (کوئی سفر نہیں)، 1.3×In (ٹرپ <2h)	روایتی ٹرپنگ وقت کی تعمیل
ٹرپ یونٹ کی تصدیق	شارٹ سرکٹ ریلیز 5×In، 10×In	فوری آپریشن <0.1 سیکنڈ
موجودہ حد بندی	لیٹ تھرو انرجی (I²t) کی توثیق	چوٹی موجودہ حد، توانائی کی کمی بمقابلہ ممکنہ

فیکٹری کوالٹی کنٹرول اور معائنہ کے معیارات

آنے والا مواد QC (IQC)

مواد	معائنہ کی اشیاء	نمونے لینے کا منصوبہ	سامان
بی ایم سی پلاسٹک کمپاؤنڈ	گلاس فائبر مواد، viscosity، علاج کی خصوصیات	فی بیچ، COA تصدیق	ریومیٹر، ڈی ایس سی تجزیہ کار
تانبے کے رابطے	کیمیائی طہارت (≥99.9%)، چالکتا، سختی۔	AQL 0.65, ISO 2859	سپیکٹرو میٹر، چالکتا میٹر
سلور چڑھانا	موٹائی 8-12μm (XRF)، آسنجن (ٹیپ ٹیسٹ)، porosity	100% بصری، 5% XRF چیک	ایکس رے فلوروسینس، میٹالرجیکل مائکروسکوپ
دو دھاتی پٹیاں	انحراف کی شرح، استحکام، مزاحمت	فی بیچ، نمونے کی جانچ	تھرمل اوون، مزاحمتی پل
سٹیل کے اجزاء	سختی HRC 38-45، جہتی رواداری	AQL 1.0	Rockwell سختی ٹیسٹر، CMM
الیکٹرانک اجزاء	فنکشن ٹیسٹ، پیرامیٹر کی تصدیق، سولڈر ایبلٹی	100% AOI، 5% فعال	LCR میٹر، آسیلوسکوپ، ایکس رے معائنہ

ان پروسیس کوالٹی کنٹرول (IPQC)

اسٹیشن	کنٹرول پیرامیٹرز	تعدد	طریقہ
انجیکشن مولڈنگ	درجہ حرارت 150-180 ° C، دباؤ 1500-3000 بار، علاج کا وقت	ہر چکر	SCADA نگرانی، SPC چارٹس
اسمبلی سے رابطہ کریں۔	رابطہ فرق، دباؤ، سیدھ، چاندی کی موٹائی	ہر 100 یونٹ	فورس گیج، آپٹیکل کمپیریٹر، XRF
آرک چوٹ اسمبلی	سپلٹر پلیٹ میں وقفہ کاری، مقناطیسی سرکٹ کی سالمیت	ہر 50 یونٹ	گو/نو گو گیجز، فلوکس ڈینسٹی میٹر
میکانزم کیلیبریشن	اسپرنگ چارج فورس، ٹرپ فری فنکشن، ٹوگل آپریشن	ہر یونٹ	خودکار ٹیسٹ بینچ، زبردستی نقل مکانی کے منحنی خطوط
ٹرپ یونٹ ٹیسٹنگ	وقت کی موجودہ وکر کی توثیق، محیطی معاوضہ	100%	پرائمری انجیکشن ٹیسٹ سیٹ (500A-10,000A)، ڈیٹا لاگنگ

ان پروسیس کوالٹی کنٹرول (IPQC)

ٹیسٹ آئٹم	معیاری	نمونہ سائز
ڈائی الیکٹرک وولٹیج کا مقابلہ کرتا ہے۔	2.5kV AC/1min (≤690V ریٹیڈ)	100%
موصلیت مزاحمت	>100MΩ @ 500V DC	100%
مزاحمت سے رابطہ کریں۔	<100μΩ فی قطب میں درجہ بندی میں	100%
ٹائمنگ کی خصوصیات	بند/ٹرپ کا وقت، مکینیکل برداشت 5 سائیکل	100%
ٹرپ وکر کی توثیق	1.05×In (کوئی سفر نہیں)، 1.3×In یا 2.5×In (ٹرپ)	100%
بصری اور جہتی معائنہ	اہم جہتوں پر صفر نقائص (IP درجہ بندی، مارکنگ)	100%

پیداواری انفراسٹرکچر اور مینوفیکچرنگ کی صلاحیت

اعلی درجے کی پیداوار کا سامان

سامان کا زمرہ	مشین کی تفصیلات	فنکشن	صلاحیت
تھرموسیٹنگ انجیکشن مولڈنگ	300-ٹن BMC انجیکشن پریس (Buhler/Engel)	ایم سی سی بی کیس، کور، آرک چوٹ ہاؤسنگ پروڈکشن	2,000 کیسز فی دن
CNC مشینی مرکز	5-محور عمودی مشینی مرکز (مزاک/ڈی ایم جی موری)	صحت سے متعلق رابطہ مشینی، پیچیدہ جیومیٹری	8,000 رابطہ سیٹ/ماہ
مہر لگانا اور تشکیل دینا	100 ٹن پروگریسو ڈائی پریس	کاپر بسبار تشکیل، موسم بہار کی پیداوار سے رابطہ کریں	15,000 اجزاء/دن
سطح کا علاج	خودکار سلور چڑھانا لائن	رابطہ چڑھانا موٹائی کنٹرول 8-12μm	3,000 کلوگرام فی دن
اسمبلی	لیبر اسمبلی سیل	میکانزم اسمبلی، مستقل مزاجی کے اہم آپریشن	فی لائن 1,000 یونٹس/دن
جانچ کا سامان	پرائمری انجیکشن ٹیسٹ 10,000A کی صلاحیت کا تعین کرتا ہے۔	اعلی موجودہ سفر کی توثیق، وکر ریکارڈنگ	300 یونٹ فی دن
	مکینیکل برداشت ٹیسٹ بینچ (20,000 سائیکل خودکار)	زندگی کی جانچ، نگرانی پہننا	بیک وقت 100 یونٹ
	EMC ٹیسٹ چیمبر (3m/10m، Teseq/Keysight)	برقی مقناطیسی مطابقت کی تصدیق	50 یونٹ فی دن

پیداواری صلاحیت اور لیڈ ٹائمز

پروڈکٹ کیٹیگری	ماہانہ صلاحیت	معیاری لیڈ ٹائم	فوری آرڈر کی اہلیت
کومپیکٹ MCCB (10A-160A)	50,000 یونٹس	4-5 ہفتے	3 دن (اسٹاک اجزاء)
میڈیم MCCB (160A-630A)	20,000 یونٹس	4-5 ہفتے	5 دن
بڑا MCCB (630A-1600A)	8,000 یونٹس	4-5 ہفتے	7 دن
Maxi MCCB (1600A-2000A)	2,000 یونٹس	4-6 ہفتے	10 دن
الیکٹرانک ٹرپ یونٹس	15,000 یونٹس	4-5 ہفتے	3 دن

انجینئرنگ اور تکنیکی ٹیم کا ڈھانچہ

محکمہ	عملہ	مہارت	ذمہ داریاں
آر اینڈ ڈی انجینئرنگ	5 انجینئرز	پاور سسٹم، برقی مقناطیسی ڈیزائن، ایمبیڈڈ سافٹ ویئر، مادی سائنس	نئی مصنوعات کی ترقی، حسب ضرورت، پیٹنٹ پورٹ فولیو (50+ پیٹنٹ)
پروسیسنگ انجینئرنگ	20 انجینئرز	تھرموسیٹنگ مولڈنگ، صحت سے متعلق مشینی، آٹومیشن، دبلی پتلی مینوفیکچرنگ	پیداوار لائن کی اصلاح، SOP دستاویزات، پیداوار میں بہتری (>98%)
جانچ اور توثیق	15 انجینئرز	ہائی پاور ٹیسٹنگ، ماحولیاتی تخروپن، وشوسنییتا انجینئرنگ، EMC	ٹائپ ٹیسٹنگ کوآرڈینیشن، ناکامی کا تجزیہ، سرٹیفیکیشن مینجمنٹ (IEC، UL، CCC)
ایپلی کیشن انجینئرنگ	12 انجینئرز	پاور سسٹم پروٹیکشن، سلیکٹیو کوآرڈینیشن، موٹر اسٹارٹنگ، فیلڈ کمیشننگ	کسٹمر تکنیکی مدد، اسکیم ڈیزائن، سائٹ کمیشننگ
کوالٹی اشورینس	25 تکنیکی ماہرین	ISO 9001, ISO 14001, IATF 16949, شماریاتی عمل کنٹرول (SPC)	سپلائر آڈٹ، پروسیس آڈٹ، اصلاحی کارروائی کا انتظام، میٹرولوجی لیبارٹری

سرٹیفیکیشن اور تعمیل کی دستاویزات

سرٹیفیکیشن	جاری کرنے والا جسم	دائرہ کار	موزونیت
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	کوالٹی مینجمنٹ سسٹم	سالانہ نگرانی
IEC 60947-2 ٹائپ ٹیسٹ	کیما/دیکرا، انٹرٹیک	مصنوعات کی حفاظت اور کارکردگی	فی پروڈکٹ سیریز
سی سی سی (چین)	CQC (چین کوالٹی سرٹیفیکیشن سینٹر)	چینی لازمی سرٹیفیکیشن	5 سال کی میعاد
سی ای مارکنگ	مطلع باڈی انٹرٹیک	EU مارکیٹ تک رسائی	ڈیزائن پر منحصر ہے۔

ہمارا MCCB مینوفیکچرنگ کیوں الگ ہے۔

ہماری پیداواری سہولت نمائندگی کرتی ہے۔40 سال کی مہارتمولڈ کیس سرکٹ بریکر مینوفیکچرنگ میں، عالمی معیار سے متجاوز مصنوعات کی فراہمی:

عمودی انضمام: اندرون خانہ بی ایم سی کمپاؤنڈنگ، درست رابطہ پلیٹنگ، اور الیکٹرانک ٹرپ یونٹ مینوفیکچرنگ مکمل کوالٹی کنٹرول اور لاگت کی اصلاح کو یقینی بناتی ہے۔

اعلی درجے کی مولڈنگ ٹیکنالوجی: 300 ٹن تھرموسیٹنگ انجیکشن پریس جس میں خودکار مواد کی ہینڈلنگ اور ریئل ٹائم پروسیس مانیٹرنگ (SCADA انٹیگریشن)

ٹیسٹنگ انفراسٹرکچر: 200kA شارٹ سرکٹ کی تصدیق اور مکمل ماحولیاتی تخروپن کی صلاحیت رکھنے والی ہائی پاور لیبارٹریز میں $3M+ کی سرمایہ کاری

عالمی سرٹیفیکیشن کی حکمت عملی: کثیر معیاری تعمیل 100+ ممالک میں بغیر کسی ٹیسٹنگ کے ہموار مارکیٹ میں داخلے کو قابل بناتی ہے۔

حسب ضرورت صلاحیت: خصوصی اشنکٹبندیی کوٹنگز سے لے کر ملکیتی کمیونیکیشن پروٹوکول اور منفرد بڑھتے ہوئے کنفیگریشنز تک، ہم آپ کی تصریح کے مطابق انجینئرنگ کرتے ہیں۔

تکنیکی وضاحتیں، انتخابی کوآرڈینیشن اسٹڈیز، موٹر پروٹیکشن کروز، یا فیکٹری آڈٹ شیڈولنگ کے لیے، ہماری انجینئرنگ ٹیم براہ راست مشاورت فراہم کرتی ہے تاکہ یہ یقینی بنایا جا سکے کہ آپ کا پاور ڈسٹری بیوشن آرکیٹیکچر تحفظ کی ضروریات اور آپریشنل تسلسل کے مقاصد دونوں کو پورا کرتا ہے۔

View as

فکسڈ ٹائپ مولڈڈ کیس سرکٹ بریکر

شنگھائی DADA الیکٹرک سے اعلیٰ معیار اور اعلی درجے کی فکسڈ ٹائپ مولڈ کیس سرکٹ بریکر (MCCB) سے مصدقہ (CE، CB، ASTA)، تھرمل مقناطیسی تحفظ، 12.5A–1600A۔ صنعتی اور تجارتی پینلز کے لیے مثالی۔ آسان DIN-ریل یا پینل ماؤنٹ۔ OEM اور بلک آرڈرز کا خیرمقدم ہے، CDADA کو اپنے سپلائر کے طور پر اعتماد کے ساتھ منتخب کریں۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

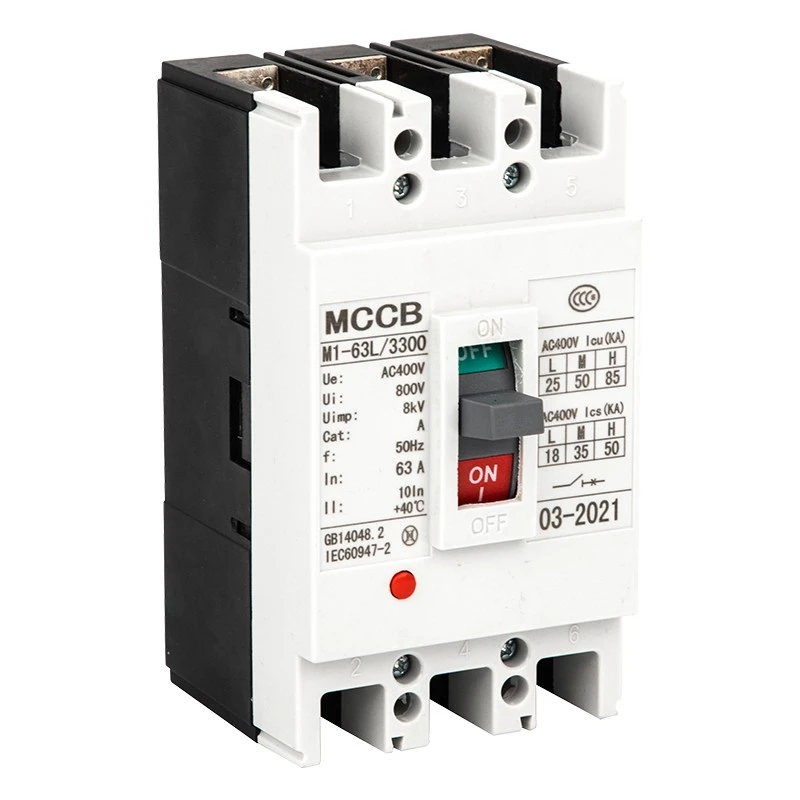

CM1 مولڈ کیس سرکٹ بریکر

یہ CDADA CM1 مولڈ کیس سرکٹ بریکر (MCCB) بلک پروکیورمنٹ کے لیے بنایا گیا ہے، جس میں IEC60947-2 سرٹیفیکیشن اور صنعتی پاور سسٹمز کے لیے مستحکم کارکردگی ہے۔ CM1 MCCB اعلی طاقت کا ڈھانچہ اور قابل اعتماد ٹرپنگ میکانزم کا استعمال کرتا ہے، انسٹال اور برقرار رکھنے میں آسان ہے۔ یہ پائیدار ڈیزائن کے ساتھ ذہین تحفظ کو یکجا کرتا ہے، بجلی کی تقسیم اور بھاری صنعتی ایپلی کیشنز میں طویل سروس کی زندگی کو یقینی بناتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

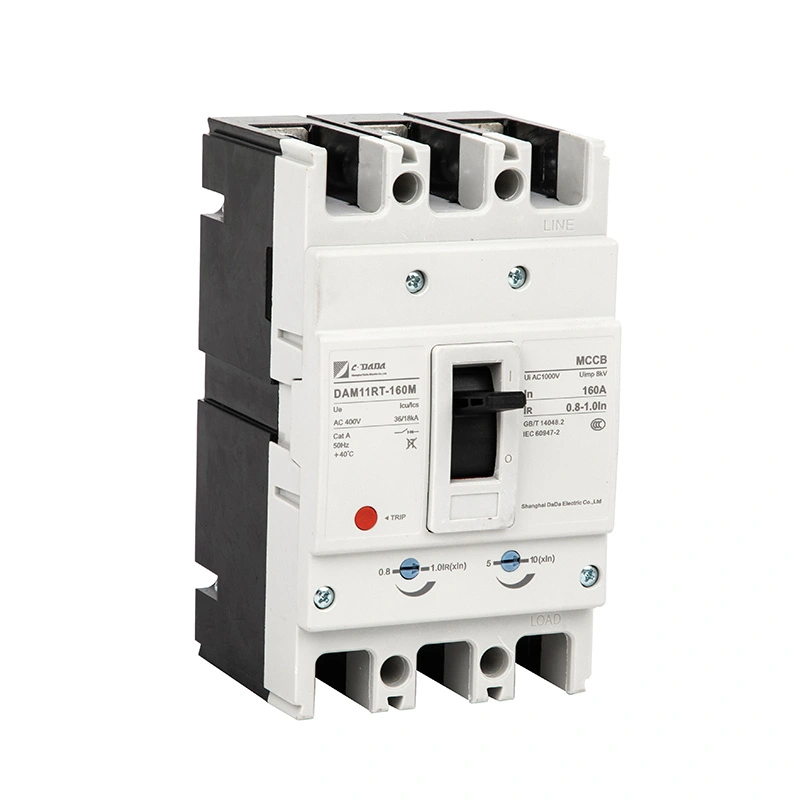

160A تھرمل مقناطیسی سایڈست MCCB

CDADA 160A تھرمل میگنیٹک ایڈجسٹ ایبل MCCB کا مینوفیکچرر ہے، ہماری پروڈکٹ بلک پروکیورمنٹ کے لیے مثالی ہے، صنعتی بجلی کی تقسیم کے لیے IEC60947-2 سے تصدیق شدہ ایک اعلیٰ کارکردگی والا مولڈ کیس سرکٹ بریکر۔ یہ MCCB موجودہ محدود ڈھانچہ اور ماڈیولر لوازمات کا استعمال کرتا ہے، انسٹال اور برقرار رکھنے میں آسان ہے۔ یہ پیٹنٹ شدہ رابطہ ڈیزائن کے ساتھ ایڈجسٹ ایبل ٹرپنگ کو جوڑتا ہے، لمبی زندگی اور مستحکم سرکٹ تحفظ حاصل کرتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

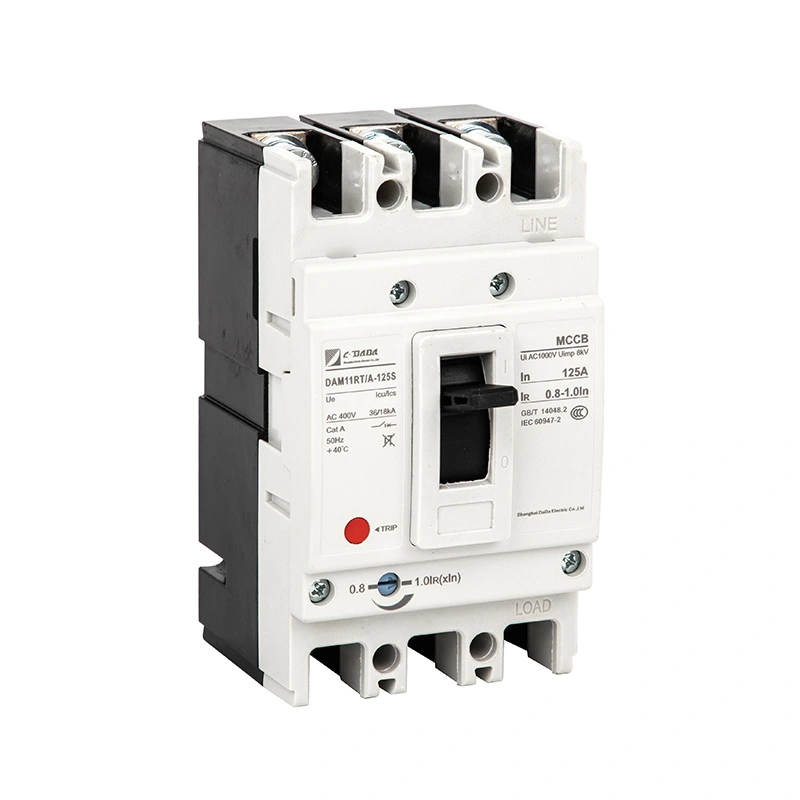

125A سایڈست مولڈ کیس سرکٹ بریکر

125A ایڈجسٹ ایبل مولڈ کیس سرکٹ بریکر CDADA کی مصنوعات میں سے ایک ہے، ایک پیشہ ور فیکٹری کے طور پر، ہماری پروڈکٹ قابل اعتماد بجلی کی تقسیم کے لیے IEC60947-2 سرٹیفیکیشن کے ساتھ اعلیٰ کارکردگی کی حامل ہے۔ اس میں موجودہ محدود ڈیزائن اور ماڈیولر لوازمات ہیں، جو انسٹال کرنے اور برقرار رکھنے میں آسان ہیں۔ یہ پیٹنٹ شدہ رابطے کے ڈھانچے کے ساتھ ایڈجسٹ ایبل ٹرپنگ کو جوڑتا ہے، طویل زندگی اور صنعتی سرکٹس کے لیے مستحکم تحفظ حاصل کرتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

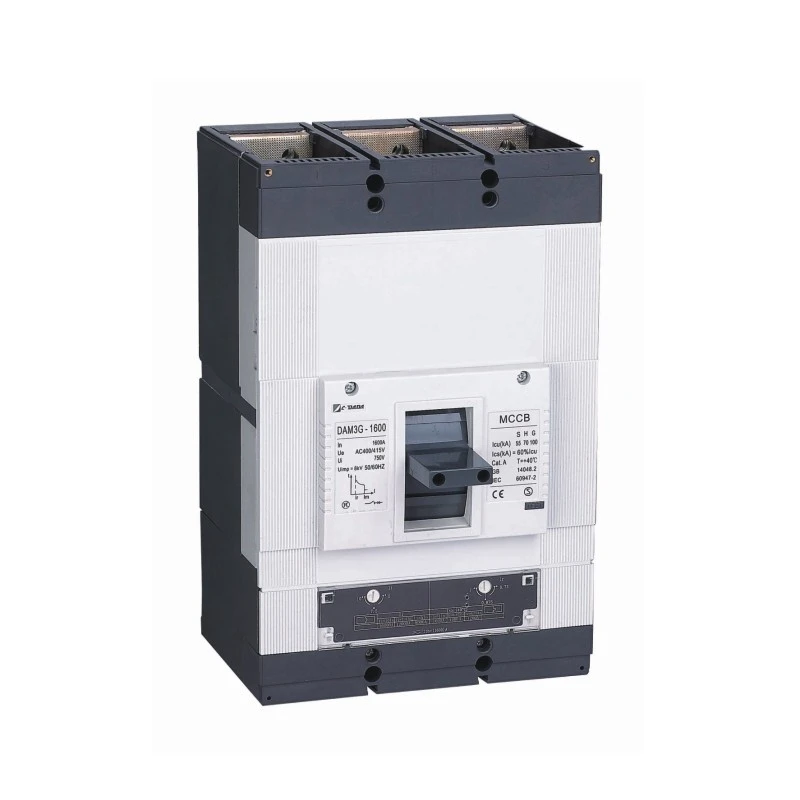

تھرمل مقناطیسی سایڈست MCCB

شنگھائی DADA الیکٹرک سے اعلیٰ معیار کا تھرمل میگنیٹک ایڈجسٹ ایبل MCCB، جو کہ 40+ سال کا تجربہ رکھنے والا ایک پیشہ ور صنعت کار ہے۔ ہمارا پروڈکٹ سرٹیفائیڈ ہے (CE, CB, ASTA)، ایڈجسٹ ایبل تھرمل (70–100% In) اور مقناطیسی (5–10×In) سیٹنگز کے ساتھ۔ صنعتی پینل میں عین مطابق تحفظ کے لیے مثالی۔ 250A سے 1600A، 3P/4P، کمپیکٹ اور عالمی سطح پر موافق۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

تھرمل سایڈست مولڈ کیس سرکٹ بریکر

CDADA DAM1 سیریز تھرمل ایڈجسٹ ایبل مولڈ کیس سرکٹ بریکر کو 贴The قابل اعتماد فیکٹری سے دریافت کریں، شنگھائی DADA الیکٹرک—سرٹیفائیڈ (ASTA, KEMA, CE) اور ایڈجسٹ ایبل تھرمل سیٹنگز (70-100% In)۔ صنعتی ایپلی کیشنز میں عین مطابق اوورلوڈ تحفظ کے لیے مثالی۔ 3P/4P کنفیگریشنز میں 1600A تک 400V/415V پر دستیاب ہے۔ OEMs اور بلک خریداروں کے لیے بہترین۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

CDADA چین میں ایک مولڈ کیس سرکٹ بریکر مینوفیکچرر اور سپلائر ہے۔ ہماری فیکٹری متنوع صنعتوں جیسے پاور سسٹم، بلڈنگ آٹومیشن، اور صنعتی مینوفیکچرنگ، لچکدار OEM/ODM حل پیش کرتی ہے۔
