چائنا پروفیشنل مینیچر سرکٹ بریکر فیکٹری

درجہ بندی

قسم

موجودہ رینج

کلیدی خصوصیات

ٹرپنگ کی خصوصیت (وکر)

B قسم

0.5A - 63A

3-5×فوری سفر میں، کم بوجھ (روشنی، مزاحمتی حرارت)

قسم سی

0.5A - 125A

5-10×ٹرپ میں، اعتدال پسند دخل (موٹرز، ایئر کنڈیشنر، چھوٹے آلات)

ڈی ٹائپ کریں۔

0.5A - 63A

10-20×ٹرپ میں، ہائی انرش (ٹرانسفارمرز، بڑی موٹریں، ویلڈنگ کا سامان)

K ٹائپ کریں۔

0.5A - 63A

8-12×ٹرپ میں، تجارتی/صنعتی موٹر بوجھ

Z ٹائپ کریں۔

0.5A - 40A

2-3×ٹرپ میں، حساس الیکٹرانک آلات، سیمی کنڈکٹر تحفظ

قطب کی ترتیب

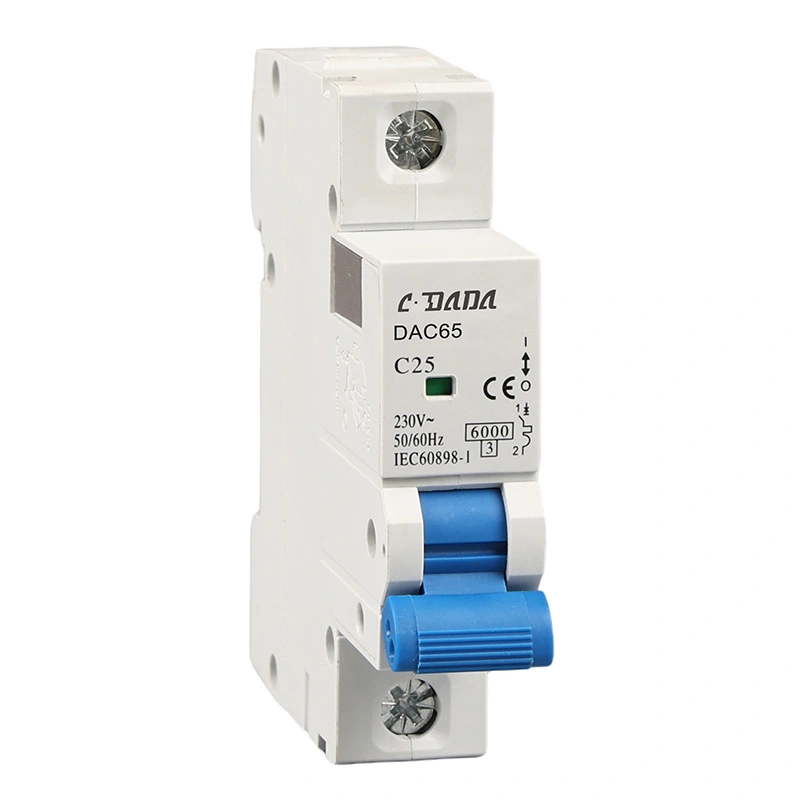

واحد قطب (SP)

0.5A - 63A

سنگل فیز سرکٹس میں فیز پروٹیکشن

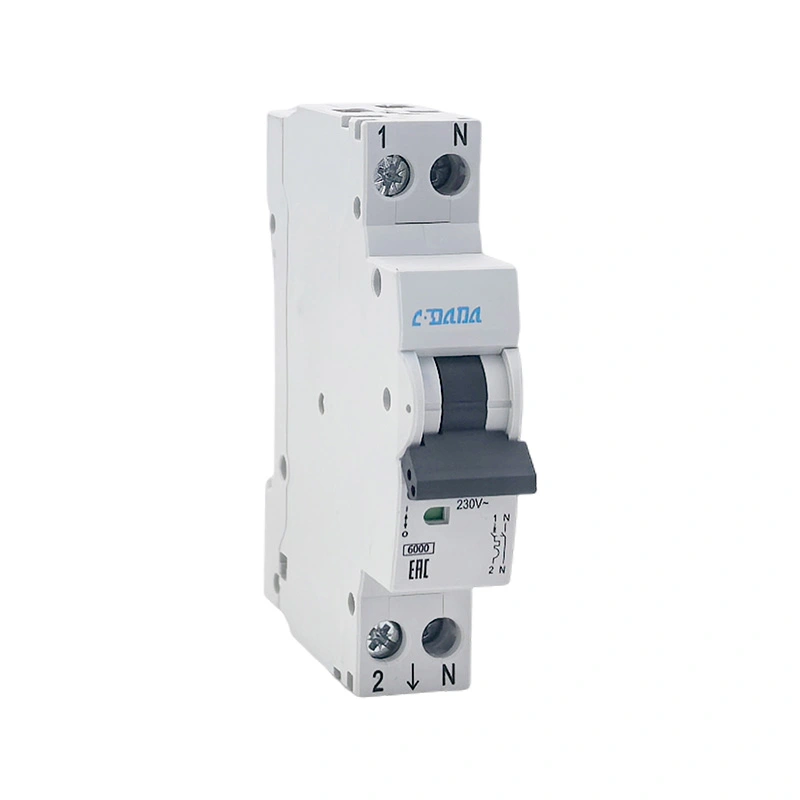

ڈبل قطب (DP)

0.5A - 63A

فیز + غیر جانبدار تحفظ، کامن ٹرپ بار

ٹرپل پول (TP)

0.5A - 125A

تین فیز تحفظ، صنعتی تقسیم

چار قطب (4P)

0.5A - 125A

تھری فیز + غیر جانبدار، عام سفر کا طریقہ کار

توڑنے کی صلاحیت

معیاری (S)

3kA - 6kA

گھریلو تنصیبات، کم فالٹ لیول نیٹ ورک

بہتر (H)

10kA

تجارتی عمارتیں، درمیانے درجے کی غلطی کی سطح

ہائی (G)

15kA - 25kA

صنعتی مینز، اعلی غلطی کی صلاحیت

بڑھتے ہوئے معیاری

DIN Rail (IEC 60715)

تمام ریٹنگز

35mm ٹاپ ہیٹ ریل (TH35)، فوری اسنیپ آن انسٹالیشن

پینل ماؤنٹ

0.5A - 63A

سکرو فکسڈ بیس، میراثی تنصیبات

فنکشن

ایکٹیویشن کا اصول

تکنیکی پیرامیٹرز

اوورلوڈ پروٹیکشن (تھرمل)

Bimetallic پٹی گرمی کی توسیع

1.05×In: کوئی سفر نہیں (2h)، 1.3×In: ٹرپ ≤1h (In≤32A)، ≤2h (In>32A)، 1.45×In: ٹرپ <1h

شارٹ سرکٹ پروٹیکشن (مقناطیسی)

Solenoid plunger فوری

قسم B: 3-5×In، قسم C: 5-10×In، قسم D: 10-20×In، <20ms آپریشن

تنہائی کا فنکشن

مثبت رابطہ علیحدگی

IEC 60898-1 کے مطابق تنہائی کے لیے موزوں، رابطہ فرق کی تصدیق

سفر کا اشارہ

مکینیکل جھنڈا/ونڈو

الگ آن/آف پوزیشن، ٹرپ فری میکانزم غلطی پر بند ہونے سے روکتا ہے۔

تنصیب کا ماحول

مخصوص درخواست

عام نردجیکرن

رہائشی عمارتیں

لائٹنگ سرکٹس، ساکٹ آؤٹ لیٹس، HVAC، واٹر ہیٹر

6A-32A قسم B/C، 6kA Icn، DIN ریل ماؤنٹنگ

تجارتی دفاتر

ڈسٹری بیوشن بورڈز، کمپیوٹر کا سامان، UPS سرکٹس

10A-63A قسم C، 10kA Icn، 3-مرحلے کے لیے 4-قطب

خوردہ اور مہمان نوازی۔

دکان کی روشنی، ریفریجریشن، باورچی خانے کا سامان

16A-40A قسم C، 10kA، کثیر قطب کے لیے عام سفر

صنعتی کنٹرول پینلز

مشین ٹولز، موٹر کنٹرول سرکٹس، آٹومیشن

10A-63A قسم D، 15kA، اعلی مکینیکل برداشت

انفراسٹرکچر

میٹرو اسٹیشن، ہوائی اڈے، ہسپتال، ڈیٹا سینٹرز

32A-125A قسم C، 25kA، موجودہ محدود کلاس 3

قابل تجدید توانائی

سولر سٹرنگ پروٹیکشن، بیٹری سسٹم، انورٹرز

10A-63A DC ریٹیڈ (IEC 60898-2)، 250V/500V/1000V DC

میرین اور آف شور

جہاز کی تقسیم، آف شور پلیٹ فارم

اشنکٹبندیی (T2)، سنکنرن مزاحم، 55 ° C محیط

اسٹیج

عمل کی تفصیلات

کوالٹی کنٹرول پوائنٹس

ہاؤسنگ انجکشن مولڈنگ

اعلی اثر والے تھرمو پلاسٹک (PA66, PBT) 30% گلاس فائبر کے ساتھ، 280-320 ° C پگھلا درجہ حرارت، 800-1200 بار انجیکشن پریشر

جہتی رواداری ±0.05mm، اثر کی طاقت>7 kJ/m²، ٹریکنگ انڈیکس>600V، UL 94 V-0 آتش گیریت

سٹیمپنگ اور چڑھانا سے رابطہ کریں۔

سلور نکل (AgNi 90/10) یا سلور-کیڈیمیم آکسائیڈ رابطے، پروگریسو ڈائی اسٹیمپنگ، بیرل چڑھانا 8-12μm سلور

سختی HV 80-120، رابطہ مزاحمت <100μΩ، چڑھانا موٹائی XRF تصدیق

دائمی عنصر کی پیداوار

انکونل/پاسیویٹڈ سٹیل کمپوزٹ، پریزین رولنگ، انحراف کی خصوصیات کے لیے گرمی کا علاج

انحراف کی شرح 0.15-0.25mm/°C، 20°C حوالہ پر انشانکن، ±3% بیچ کی مستقل مزاجی

مقناطیسی کنڈلی مینوفیکچرنگ

تانبے کی تار (0.3-0.8 ملی میٹر قطر)، خودکار سمیٹنا، ویکیوم وارنش کا امپریگنیشن

موڑ کی گنتی ±1%، DC مزاحمت ±5%، موصلیت مزاحمت >100MΩ

آرک چوٹ اسمبلی

اسٹیل اسپلٹر پلیٹس (0.5 ملی میٹر)، سیرامک ​​آرک گرڈز، آپٹمائزڈ ڈیونائزنگ چیمبر جیومیٹری

مقناطیسی بہاؤ کی تصدیق، ڈائی الیکٹرک طاقت 2.5kV، جہتی ±0.02mm

میکانزم انٹیگریشن

اسپرنگ اسٹیل چارجنگ سسٹم، ٹوگل میکانزم، ٹرپ فری اوور رائڈ، انرجی اسٹوریج اسپرنگس

مکینیکل برداشت 20,000 سائیکل، ٹرپ فورس 3-8N، ٹوگل قابل اعتماد

حتمی انشانکن

1.05×In, 1.25×In, 5×In (یا وکر کے ساتھ مخصوص) پر خودکار وقت کی موجودہ جانچ

ٹرپ ٹائم ±20% رواداری، فوری سفر کی توثیق، نشان زد مستقل

جزو

مواد کی تفصیلات

سپلائر کے معیارات

کلیدی خصوصیات

مولڈ ہاؤسنگ

PA66 GF30 (پولیامائڈ 66، 30% گلاس فائبر) یا PBT GF30

IEC 60664-1, UL 94 V-1

ٹریکنگ انڈیکس>600V، گرمی کی مزاحمت 160°C، اثر کی طاقت>7 kJ/m²، ہالوجن سے پاک دستیاب

آپریٹنگ ہینڈل

PC/ABS مرکب یا PA66

آئی ایس او 527

تناؤ کی طاقت>50MPa، UV مستحکم، رنگین

فکسڈ / منتقل رابطے

الیکٹرولیٹک کاپر (Cu-ETP C11000) + AgNi 90/10 یا AgCdO چڑھانا

ASTM B152

چالکتا ≥100% IACS، آرک کٹاؤ مزاحمت، اینٹی ویلڈنگ

دو دھاتی پٹی

انکونل 718/پاسیویٹڈ اسٹیل کمپوزٹ (ASTM TM2) یا پیتل/اسٹیل

ASTM B388

انحراف کی شرح 0.2mm/°C، استحکام ±3% 20 سالوں میں، رینگنے کی مزاحمت

مقناطیسی کنڈلی

انامیلڈ تانبے کی تار (کلاس F 155 ° C یا کلاس H 180 ° C)

آئی ای سی 60317

بریک ڈاؤن وولٹیج>3kV، سولڈریبلٹی 390°C/2s، لچک

آرک اسپلٹر پلیٹس

سرامک کوٹنگ کے ساتھ کولڈ رولڈ سٹیل SPCC-SD (0.5mm)

جے آئی ایس جی 3141

مقناطیسی پارگمیتا> 2000، گرمی کی مزاحمت> 1000 ° C، قوس بجھانا

آپریٹنگ اسپرنگس

تیل کے مزاج والے کاربن سٹیل SWP-B یا سٹینلیس سٹیل 301

جے آئی ایس جی 3522

تھکاوٹ کی زندگی>50,000 سائیکل، تناؤ کی طاقت 1800-2200MPa

ٹرمینلز

پیتل C36000 یا تانبا C11000 ٹن چڑھانا کے ساتھ (5-8μm)

ASTM B16

موجودہ کثافت 1.0-1.2 A/mm²، ٹارک 1.5-2.5Nm برداشت کرتا ہے، سنکنرن مزاحمت

بڑھتے ہوئے کلپ

اسپرنگ سٹیل 65Mn یا سٹینلیس سٹیل 304

GB/T 1222

کلیمپ فورس 50-100N، DIN ریل مطابقت (EN 60715)

معیاری

دائرہ کار

قابل اطلاق ریٹنگز

IEC 60898-1

AC آپریشن کے لیے سرکٹ بریکر (گھریلو اور اسی طرح کے)

125A، 415V تک AC MCBs کے لیے عالمی بیس لائن

IEC 60898-2

AC اور DC آپریشن کے لیے سرکٹ بریکر

شمسی، بیٹری، ریل ایپلی کیشنز کے لیے DC کی درجہ بندی شدہ MCBs

EN 60898-1

یورپی ہم آہنگ ورژن

سی ای مارکنگ، یورپی یونین کی مارکیٹ کی تعمیل

IEC 60947-2

کم وولٹیج سوئچ گیئر - سرکٹ بریکر

صنعتی MCBs>80A، زیادہ توڑنے کی صلاحیت

GB/T 10963.1

چینی قومی معیار کے برابر

سی سی سی سرٹیفیکیشن، چین مارکیٹ

ٹیسٹ کیٹیگری

مخصوص ٹیسٹ

قبولیت کا معیار

مارکنگ اور دستاویزات

نشان زد کرنے کی انمولیت

سالوینٹ مسح، درجہ حرارت سائیکلنگ کے بعد مستقل

مکینیکل انٹیگریٹی

پیچ، کنکشن، ٹرمینلز کی وشوسنییتا

کمپن کے بعد کوئی ڈھیلا نہیں، ٹارک کا سامنا کرنا پڑتا ہے۔

حفاظت

بجلی کے جھٹکے سے تحفظ

IP20 کم از کم، فنگر پروف ٹرمینلز

ڈائی الیکٹرک پراپرٹیز

پاور فریکوئنسی برداشت (2kV/1min)، تسلسل (6kV)

کوئی خرابی نہیں، کوئی فلیش اوور نہیں۔

درجہ حرارت میں اضافہ

40 ° C کے محیط میں مسلسل کرنٹ

ٹرمینلز ≤60K، کیس ≤40K

28 دن کا ٹیسٹ

مسلسل 1.13×لوڈنگ میں

کوئی سفر نہیں، کوئی انحطاط نہیں۔

ٹرپنگ کی خصوصیات

روایتی وقت کی موجودہ تصدیق

1.05×In: کوئی سفر نہیں (2h)، 1.3×In/1.45×In: حدود کے اندر سفر

مکینیکل برداشت

20,000 بغیر لوڈ کے آپریشن

<5% پیرامیٹر بڑھے، کوئی ناکامی۔

برقی برداشت

شرح شدہ کرنٹ پر 4,000 لوڈ آپریشنز

رابطہ لباس <50%، سفر کی خصوصیات برقرار ہیں۔

شارٹ سرکٹ توڑنا

Icn (درجہ بندی)، Ics (سروس) کی تصدیق

3 آپریشنز، کامیاب رکاوٹ، ڈائی الیکٹرک ریکوری

ماحولیاتی

مکینیکل جھٹکا، اثر، گرمی، آگ، زنگ لگنا

کنڈیشنگ کے بعد فنکشنل، کوئی حفاظتی انحطاط نہیں۔

مواد

معائنہ کی اشیاء

نمونے لینے کا منصوبہ

سامان

تھرمو پلاسٹک دانے دار

شیشے کا مواد، viscosity، نمی، رنگ

فی بیچ، COA تصدیق

پگھلا بہاؤ انڈیکسر، نمی کا تجزیہ کرنے والا، سپیکٹرو فوٹومیٹر

تانبے کی تار (رابطے)

طہارت ≥99.9٪، چالکتا، اینیلنگ

AQL 0.65

سپیکٹرو میٹر، چالکتا میٹر

سلور چڑھانا حل

دھاتی ارتکاز، پی ایچ، نجاست

روزانہ کی نگرانی

جوہری جذب سپیکٹرومیٹر

دو دھاتی پٹی

انحراف کی شرح، مزاحمت، استحکام

فی بیچ، نمونے کی جانچ

تھرمل اوون، انحراف کی پیمائش

انامیلڈ تار

قطر، موصلیت کی موٹائی، خرابی وولٹیج

AQL 1.0

مائکرو میٹر، ڈائی الیکٹرک ٹیسٹر

بہار سٹیل

تناؤ کی طاقت، تھکاوٹ کے خلاف مزاحمت، تشکیل

فی بیچ

ٹینسائل مشین، تھکاوٹ ٹیسٹر

اسٹیشن

کنٹرول پیرامیٹرز

تعدد

طریقہ

انجیکشن مولڈنگ

درجہ حرارت 280-320 ° C، دباؤ 800-1200 بار، سائیکل کا وقت

ہر چکر

SCADA نگرانی، SPC چارٹس

رابطہ مہر لگانا

طول و عرض ±0.02mm، burr <0.01mm، چڑھانا موٹائی

ہر 30 منٹ

آپٹیکل کمپیریٹر، XRF تجزیہ کار

بائمیٹل انشانکن

حوالہ درجہ حرارت پر انحراف، کریپ ٹیسٹ

ہر 100 یونٹ

خودکار انشانکن اسٹیشن

کوائل سمیٹنا

ٹرنز کاؤنٹ، ٹینشن کنٹرول، پرت یکسانیت

ہر یونٹ

آراء کے ساتھ خودکار سمیٹنے والی مشین

میکانزم اسمبلی

ٹوگل فورس، ٹرپ فری فنکشن، رابطہ خلا

ہر یونٹ

فورس گیج، خودکار ٹیسٹ بینچ

حتمی اسمبلی

ٹارک مارکنگ، رابطہ سیدھ، ہینڈل آپریشن

ہر یونٹ

وژن سسٹم، فنکشنل ٹیسٹر

ٹیسٹ آئٹم

معیاری

نمونہ سائز

ڈائی الیکٹرک وولٹیج کا مقابلہ کرتا ہے۔

2kV AC/1 منٹ

100%

موصلیت مزاحمت

>100MΩ @ 500V DC

100%

مزاحمت سے رابطہ کریں۔

<100μΩ فی قطب

100%

ٹرپنگ کی خصوصیات

1.05×ان (کوئی سفر نہیں)، 1.3×ان (ٹرپ)، 5×ان (فوری)

100%

مکینیکل آپریشن

5 آن آف سائیکل، ٹرپ فری تصدیق

100%

کھلے رابطوں کے درمیان کلیئرنس

≥3 ملی میٹر (فی IEC 60898-1)

100%

بصری اور جہتی معائنہ

اہم جہتوں پر صفر نقائص

100%

مستقل کو نشان زد کرنا

سالوینٹ مسح، گھرشن ٹیسٹ

AQL 1.0

پیکیجنگ کی سالمیت

ڈراپ ٹیسٹ، وائبریشن (ISTA 3A)، لیبلنگ

فی لاٹ

سامان کا زمرہ

مشین کی تفصیلات

فنکشن

صلاحیت

انجیکشن مولڈنگ

روبوٹک ہینڈلنگ کے ساتھ 120 ٹن تھرمو پلاسٹک انجیکشن پریس (آربرگ/اینگل)

MCB ہاؤسنگ، کور، آرک چیمبر پروڈکشن

5,000 مکانات/دن

پروگریسو سٹیمپنگ

ڈائی پروٹیکشن کے ساتھ 60 ٹن تیز رفتار پریس (بروڈرر/یاماڈا ڈوبی)

رابطہ سٹیمپنگ، ٹرمینل تشکیل

30,000 رابطے/دن

سطح کا علاج

خودکار بیرل چڑھانا لائن (چاندی، ٹن)

رابطہ چڑھانا موٹائی 8-12μm

5,000 کلوگرام فی دن

اسمبلی

تیز رفتار اسمبلی

میکانزم اسمبلی، انشانکن، جانچ

فی لائن 3,000 یونٹس فی دن

جانچ کا سامان

خودکار بنیادی انجیکشن ٹیسٹ سیٹ (3-125A، 10,000A فالٹ کی گنجائش)

وقت کی موجودہ وکر کی توثیق

500 یونٹس فی گھنٹہ

مکینیکل برداشت ٹیسٹر (20,000 سائیکل، IEC 60898-1 شق 9.11)

زندگی کی جانچ، نگرانی پہننا

بیک وقت 200 یونٹ

EMC ٹیسٹ چیمبر (الیکٹرانک لوازمات کے لیے)

استثنیٰ / اخراج کی جانچ

100 یونٹ فی دن

پروڈکٹ کیٹیگری

ماہانہ صلاحیت

معیاری لیڈ ٹائم

فوری آرڈر کی اہلیت

معیاری MCB (0.5A-63A, SP/DP)

1,000,000 یونٹس

3-4 ہفتے

3 دن (اسٹاک اجزاء)

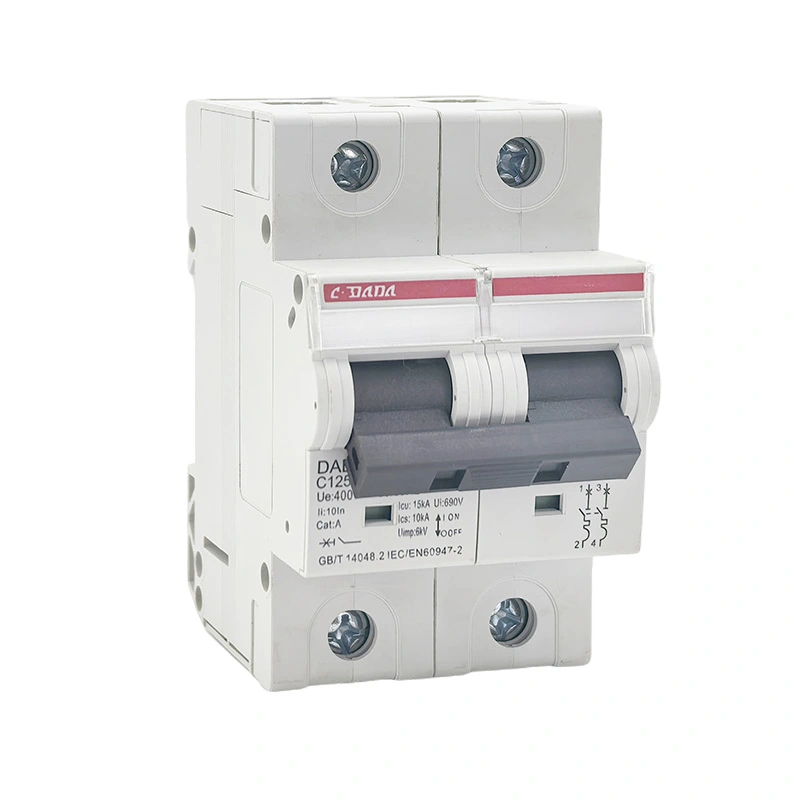

صنعتی MCB (80A-125A, TP/4P)

200,000 یونٹس

3-4 ہفتے

5 دن

DC MCB (IEC 60898-2)

100,000 یونٹس

3-4 ہفتے

5 دن

حسب ضرورت ترتیب (خصوصی منحنی خطوط، لوازمات)

پروجیکٹ کی بنیاد

4-6 ہفتے

2 ہفتے

محکمہ

عملہ

مہارت

ذمہ داریاں

آر اینڈ ڈی انجینئرنگ

5 انجینئرز

کم وولٹیج تحفظ، مادی سائنس، برقی مقناطیسی ڈیزائن، آٹومیشن

نئی مصنوعات کی ترقی (B/C/D/K/Z منحنی خطوط)، حسب ضرورت، پیٹنٹ پورٹ فولیو (30+ پیٹنٹ)

پروسیسنگ انجینئرنگ

18 انجینئرز

انجکشن مولڈنگ، صحت سے متعلق سٹیمپنگ، چڑھانا، دبلی پتلی مینوفیکچرنگ

پروڈکشن لائن آپٹیمائزیشن، ایس او پی دستاویزات، پیداوار میں بہتری (>99%)، آٹومیشن انضمام

جانچ اور توثیق

12 انجینئرز

ہائی والیوم ٹیسٹنگ، ماحولیاتی تخروپن، وشوسنییتا انجینئرنگ

ٹائپ ٹیسٹنگ کوآرڈینیشن، روٹین ٹیسٹ آٹومیشن، ناکامی کا تجزیہ، سرٹیفیکیشن مینجمنٹ

کوالٹی اشورینس

30 تکنیکی ماہرین

ISO 9001, IATF 16949, شماریاتی عمل کنٹرول (SPC), میٹرولوجی

سپلائر آڈٹ، پروسیس آڈٹ، اصلاحی کارروائی کا انتظام، انشانکن لیبارٹری

ایپلی کیشن انجینئرنگ

8 انجینئرز

رہائشی/کمرشل الیکٹریکل ڈیزائن، سلیکٹیو کوآرڈینیشن، فیلڈ سپورٹ

کسٹمر ٹیکنیکل سپورٹ، ڈسٹری بیوشن بورڈ ڈیزائن، ٹریننگ پروگرام

سرٹیفیکیشن

جاری کرنے والا جسم

دائرہ کار

موزونیت

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

کوالٹی مینجمنٹ سسٹم

سالانہ نگرانی

IEC 60898-1 ٹائپ ٹیسٹ

انٹرٹیک

مصنوعات کی حفاظت اور کارکردگی

فی پروڈکٹ سیریز

سی ای مارکنگ

مطلع شدہ باڈی

EU مارکیٹ تک رسائی

ڈیزائن پر منحصر ہے۔

سی سی سی (چین)

سی کیو سی

چینی لازمی سرٹیفیکیشن

5 سال کی میعاد

سی بی اسکیم

آئی ای سی ای ای

بین الاقوامی سرٹیفیکیشن

فی پروڈکٹ سیریز

SEMKO (سویڈن)

انٹرٹیک

نورڈک مارکیٹ سیفٹی کی منظوری

فی پروڈکٹ سیریز
