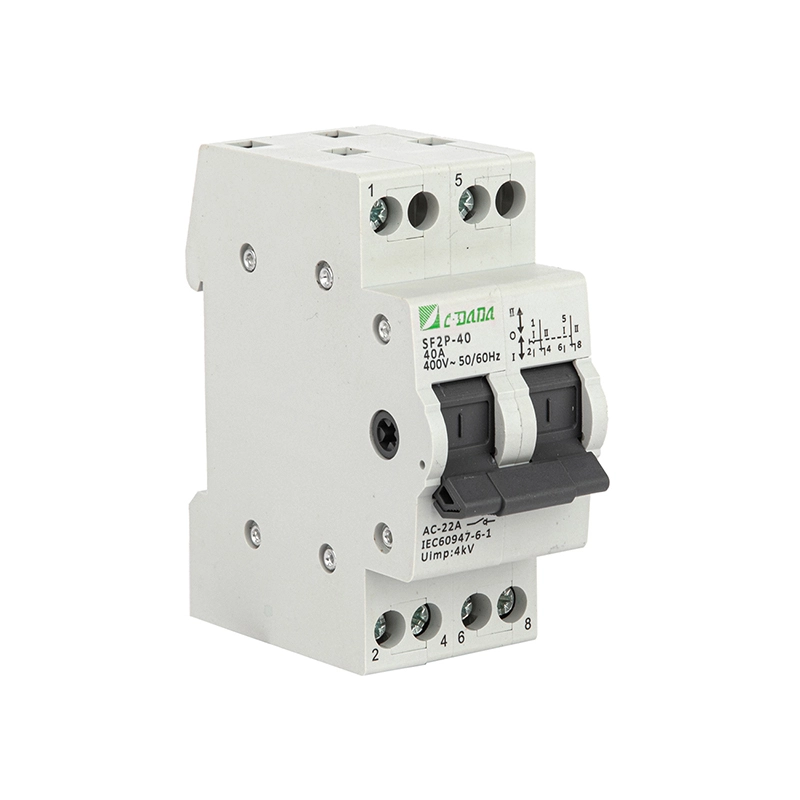

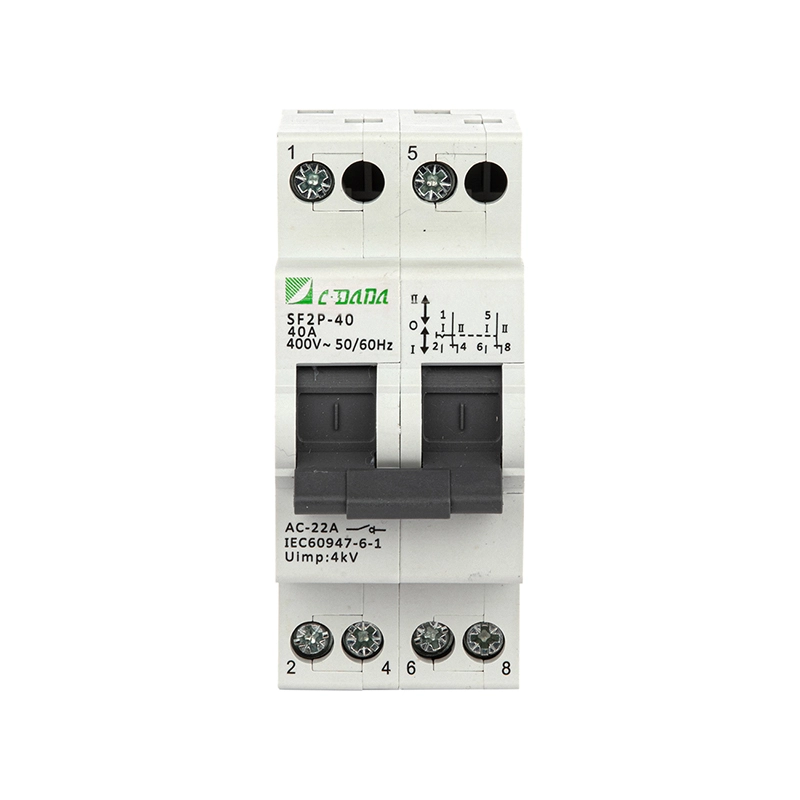

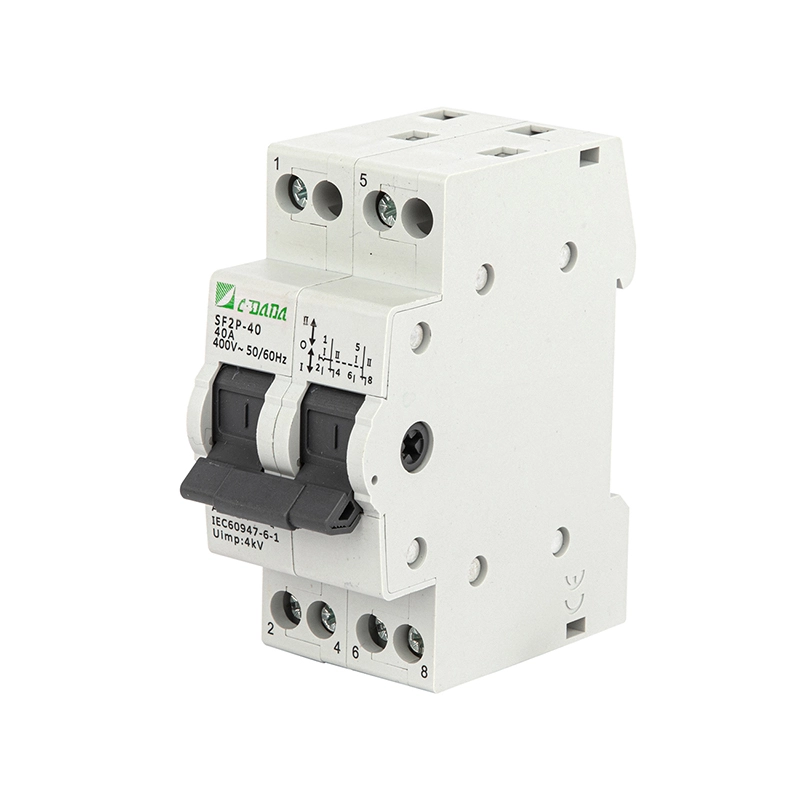

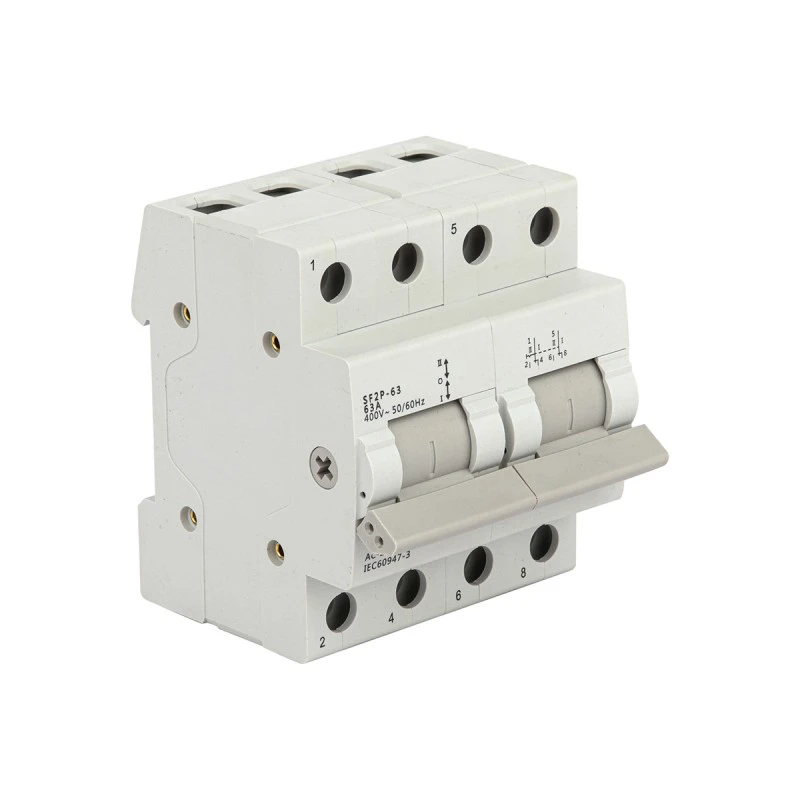

2P چینج اوور سوئچ

CDADA SF Series 2P چینج اوور سوئچ کے ساتھ محفوظ اور قابل اعتماد پاور سورس سوئچنگ کو یقینی بنائیں، یہ رہائشی، تجارتی اور ہلکی صنعتی ایپلی کیشنز میں اہم سرکٹ کی تبدیلی کے لیے موزوں ہے۔ یہ DIN-ریل ماؤنٹڈ مائیکرو چینج اوور سوئچ دوہری طاقت کے ذرائع یا بوجھ کو واضح 3-پوزیشن آپریشن کے ساتھ سپورٹ کرتا ہے: I -OFF-II، مینز/گرڈ اور بیک اپ/جنریٹر سپلائیز، موٹر فارورڈ/ریورس کنٹرول، یا فیز/وولٹیج مانیٹرنگ سرکٹس کے درمیان ہموار ٹرانزیشن کو فعال کرتا ہے۔

AC 50/60Hz، 230–400V، اور 16A سے 125A تک کرنٹ کے لیے درجہ بندی کی گئی، CDADA 2P چینج اوور سوئچ IEC 60947-3 اور EN 60947-3 معیارات کی تعمیل کرتا ہے۔ آن/آف پوزیشن انڈیکیٹرز، ہائی کنڈکٹیویٹی رابطوں، اور موسم بہار کی مدد سے کوئیک میک/بریک میکانزم کے ساتھ، یہ بار بار دستی آپریشن کے باوجود بھی مستحکم کارکردگی کو یقینی بناتا ہے۔ MCBs اور contactors کے ساتھ ساتھ ماڈیولر انسٹالیشن کے لیے ڈیزائن کیا گیا، یہ عمارتوں، پمپ رومز، ٹیلی کام کیبنٹ، اور ایمرجنسی لائٹنگ سسٹم میں ڈسٹری بیوشن بورڈز کے لیے مثالی ہے۔

کلیدی وضاحتیں

سیریز: SF سیریز 2P دستی تبدیلی سوئچ

برانڈ: CDADA | صنعت کار: شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ

پولز: 2P (Dual Pole) — 1P سے 4P مختلف حالتوں میں دستیاب ہے۔

ریٹیڈ کرنٹ: 16A - 125A (40 ° C کے محیط سے اوپر 80% تک ڈیریٹ)

شرح شدہ وولٹیج: 230/400V AC، 50/60Hz

موصلیت وولٹیج (Ui): 500V

استعمال کا زمرہ: AC-22A (مکسڈ ریزسٹیو اور انڈکٹیو بوجھ)

قلیل وقت کا سامنا کرنٹ (آئی سی ڈبلیو): 12×یعنی 1 سیکنڈ کے لیے

بنانے کی صلاحیت: 20×یعنی، t=0.1s

مکینیکل لائف: 8,500 آپریشنز

الیکٹریکل لائف: 1,500 آپریشنز (زیر بوجھ)

آلودگی کی ڈگری: II

بڑھتے ہوئے: معیاری TH35 DIN ریل

آپریشن: دستی 3-پوزیشن ہینڈل (I – O – II)

اشارے: ہینڈل الائنمنٹ کے ذریعے آن/آف پوزیشن دکھائی دیتی ہے۔

ٹرمینلز: کیبل یا بس بار کنکشن

ٹارک کو سخت کرنا:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

حفاظتی نوٹ: شارٹ سرکٹ کے تحفظ کے لیے اپ اسٹریم فیوز/MCBs کے ساتھ آرک بجھانے والے چیمبر کا استعمال نہیں کرنا چاہیے۔

تکنیکی ڈیٹا شیٹ

CDADA 2P چینج اوور سوئچ کیوں منتخب کریں؟

★ محفوظ 3-پوزیشن تنہائی

سچی آف (O) پوزیشن دونوں ذرائع کو منقطع کرتی ہے — دیکھ بھال اور اینٹی بیک فیڈ حفاظت کے لیے اہم۔

★ DIN-ریل ماڈیولر ڈیزائن

MCBs کے ساتھ سیکنڈوں میں انسٹال ہوتا ہے — جگہ بچاتا ہے اور سمارٹ عمارتوں یا OEM انکلوژرز میں پینل لے آؤٹ کو آسان بناتا ہے۔

★ اعلی قابل اعتماد رابطے

آپٹمائزڈ متحرک جامد رابطہ جیومیٹری کم مزاحمت اور طویل مدتی استحکام کو یقینی بناتی ہے۔

★ عالمی تعمیل

یورپ، ایشیا، افریقہ اور لاطینی امریکہ میں قبول شدہ IEC 60947-3 سے تصدیق شدہ۔

★ صارف کے لیے محفوظ آپریشن

موسم بہار کی مدد سے چلنے والا طریقہ کار جزوی مشغولیت کو روکتا ہے۔ 63A+ ماڈلز کے لیے اختیاری توسیعی ہینڈل۔

★ ورسٹائل ایپلی کیشنز

جنریٹر کی منتقلی سے لے کر موٹر سمت الٹ جانے تک — ایک سوئچ، متعدد افعال۔

عام ایپلی کیشنز

بیک اپ پاور سسٹم: یوٹیلیٹی اور جنریٹر کے درمیان سوئچ کریں۔

موٹر کنٹرول: چھوٹے پمپوں یا پنکھوں کی فارورڈ/ ریورس گردش

پیمائش کے سرکٹس: میٹرنگ پینلز میں وولٹیج/فیز کا انتخاب

بلڈنگ آٹومیشن: ڈوئل HVAC یونٹ سوئچنگ، ایمرجنسی لائٹنگ ٹرانسفر

ٹیلی کام اور ڈیٹا سینٹرز: بے کار PSU ذریعہ انتخاب

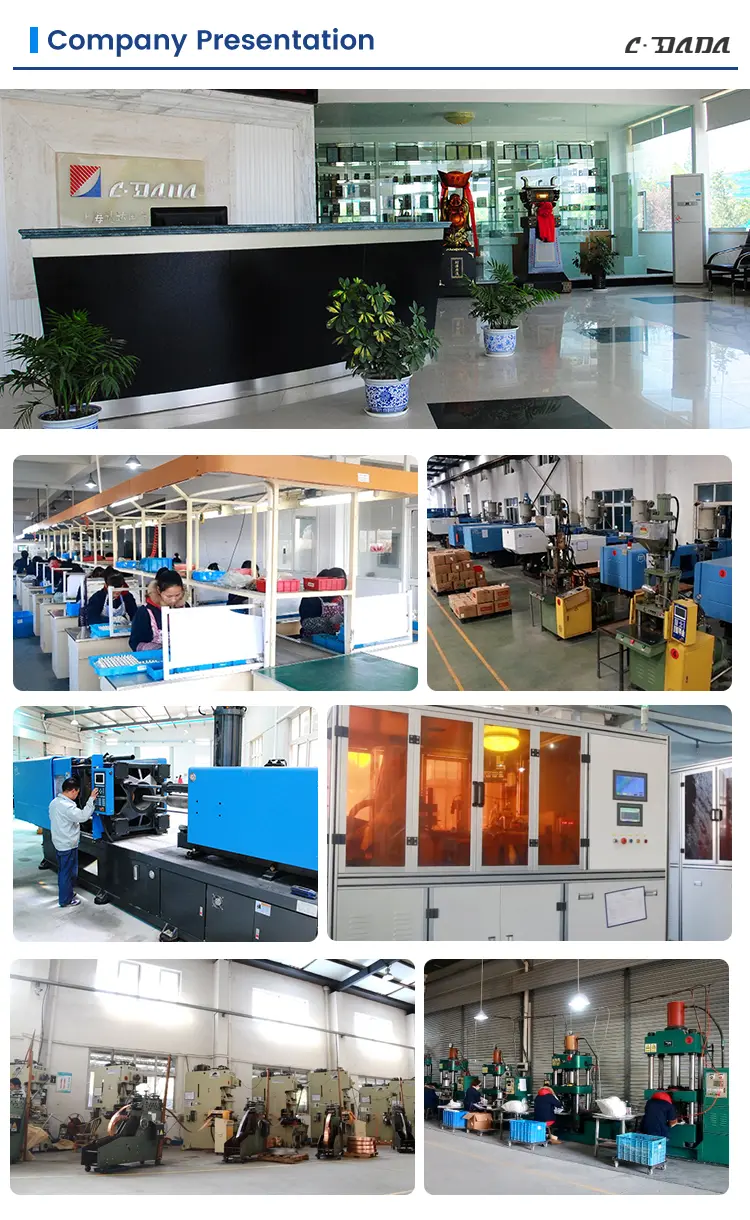

سی ڈی اے ڈی اے کے بارے میں

★ ہمارے اہم فوائد یہ ہیں:

1) مکمل بین الاقوامی سرٹیفیکیشن،

2) مضبوط OEM/ODM صلاحیت،

3) اعلی قیمت کارکردگی کا تناسب،

4) قابل اعتماد بڑے پیمانے پر پیداواری صلاحیت،

5) برآمد کا وسیع تجربہ۔

★ ہماری مصنوعات جنوب مشرقی ایشیاء، مشرق وسطیٰ، جنوبی امریکہ، افریقہ، یورپ، اور CIS ممالک کو کامیابی کے ساتھ برآمد کی جاتی ہیں، جس میں بیلٹ اینڈ روڈ مارکیٹوں پر بھرپور توجہ دی جاتی ہے۔

★ ہم R&D میں مسلسل سرمایہ کاری کرتے ہیں، عالمی معیارات اور مارکیٹ کے رجحانات کی نگرانی کرتے ہیں، اور اپنے پروڈکٹ پورٹ فولیو کو اپ گریڈ کرنے کے لیے صنعت کے ماہرین کے ساتھ تعاون کرتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: کیا میں بوجھ کے نیچے سوئچ کر سکتا ہوں؟

A1: سفارش نہیں کی جاتی ہے۔ SF سیریز 2P چینج اوور سوئچ میں کوئی آرک بجھانے والا چیمبر نہیں ہے۔ سوئچ کرنے سے پہلے ہمیشہ سرکٹ کو ڈی اینرجائز کریں، یا صرف بغیر لوڈ ٹرانسفر کے لیے استعمال کریں (جیسے، الگ تھلگ کام)۔ لائیو لوڈ سوئچنگ کے لیے، موٹرائزڈ ATS یا فیوزڈ سوئچ منقطع کرنے والوں پر غور کریں۔

Q2: ایک "O" (OFF) پوزیشن کیوں ہے؟

A2: سنٹر آف پوزیشن پاور کے دونوں ذرائع سے مکمل الگ تھلگ ہونے کو یقینی بناتی ہے — دیکھ بھال کی حفاظت اور جنریٹرز یا انورٹرز میں بیک فیڈ کو روکنے کے لیے ضروری ہے۔

Q3: کیا مجھے اس سوئچ کے ساتھ فیوز کی ضرورت ہے؟

A3: ہاں۔ چونکہ یہ فالٹ کرنٹ کو روک نہیں سکتا، اس لیے اسے ہمیشہ اپ اسٹریم فیوز یا MCBs کے ساتھ جوڑیں جو آپ کے سسٹم کے ممکنہ شارٹ سرکٹ کرنٹ کے لیے درجہ بند ہیں۔

Q4: کیا یہ موٹر کی سمت کو کنٹرول کر سکتا ہے؟

A4: ہاں—چھوٹی موٹروں کے لیے، 2P سوئچ درست طریقے سے وائرڈ ہونے پر مرحلے کی ترتیب کو ریورس کر سکتا ہے۔ اس بات کو یقینی بنائیں کہ سمت تبدیل کرنے سے پہلے موٹر رک گئی ہے اور ڈی انرجی ہوئی ہے۔

Q5: دوسرے برانڈز پر CDADA کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

● صحیح 3-پوزیشن مکینیکل انٹر لاک (کوئی فلوٹنگ سٹیٹس نہیں)

● عالمی پینل معیارات کے ساتھ DIN-ریل کی مطابقت

● سوئچ پوزیشن کے بصری اشارے کو صاف کریں۔

● قابل اعتماد رابطہ دباؤ کے لیے موسم بہار کا مضبوط طریقہ کار

● مکمل IEC سرٹیفیکیشن اور تکنیکی مدد کے ساتھ مسابقتی قیمتوں کا تعین
