A 125 15KA منی ایچر سرکٹ بریکرالیکٹریکل سسٹمز کے لیے ڈیزائن کیا گیا ہے جس کے لیے اعلی موجودہ صلاحیت اور قابل اعتماد شارٹ سرکٹ تحفظ دونوں کی ضرورت ہوتی ہے۔ روایتی کم درجہ بندی والے MCBs کے برعکس، 125A ہائی بریکنگ کیپیسیٹی ڈیوائس ڈسٹری بیوشن ایپلی کیشنز کا مطالبہ کر سکتی ہے جہاں فالٹ کرنٹ کافی زیادہ ہو سکتا ہے۔ یہ مضمون بتاتا ہے کہ 125 15KA MCB کیسے کام کرتا ہے، اس کی اہم خصوصیات کا کیا مطلب ہے، اسے کہاں استعمال کیا جا سکتا ہے، اسے صحیح طریقے سے کیسے منتخب اور انسٹال کرنا ہے، اور خریداری کرنے والی ٹیموں کو آرڈر دینے سے پہلے کن چیزوں کا جائزہ لینا چاہیے۔ یہ شنگھائی DaDa الیکٹرک کمپنی لمیٹڈ سے DAB7-125 سیریز کے عملی ڈیزائن کی خصوصیات کو بھی دریافت کرتا ہے، بشمول تھرمل مقناطیسی تحفظ، موجودہ محدود ڈیزائن، بڑے کیبل ٹرمینلز، اور 15kA توڑنے کی صلاحیت۔
مندرجات کا جدول
- 125 15KA منی ایچر سرکٹ بریکر کیا ہے؟
- 125A اور 15KA کیوں اہم ہے؟
- تحفظ کا طریقہ کار کیسے کام کرتا ہے؟
- کون سی خصوصیات عملی کارکردگی کو بہتر بناتی ہیں؟
- 125 15KA MCB کہاں استعمال کیا جا سکتا ہے؟
- جانچنے کے لیے کلیدی وضاحتیں۔
- صحیح کنفیگریشن کا انتخاب کیسے کریں۔
- تنصیب اور بحالی کے تحفظات
- عام مسائل اور خریداری کے خدشات
- کیوں شنگھائی دادا الیکٹرک کمپنی لمیٹڈ؟
- اکثر پوچھے گئے سوالات
- حتمی تحفظات
125 15KA منی ایچر سرکٹ بریکر کیا ہے؟
ایک 125 15KA مائنیچر سرکٹ بریکر ایک ہائی کرنٹ حفاظتی آلہ ہے جو بجلی کے سرکٹس میں خلل ڈالنے کے لیے ڈیزائن کیا گیا ہے جب غیر معمولی موجودہ حالات واقع ہوتے ہیں۔ پروڈکٹ کے عہدہ میں، "125" عام طور پر 125A تک کے ریٹیڈ کرنٹ کی نشاندہی کرتا ہے، جبکہ "15KA" سے مراد قابل اطلاق ٹیسٹ کی شرائط اور معیار کے تحت 15kA شارٹ سرکٹ توڑنے کی صلاحیت ہے۔
یہ دو نمبر مختلف برقی خصوصیات کو بیان کرتے ہیں۔ 125A درجہ بندی موجودہ بریکر کو مخصوص آپریٹنگ حالات میں لے جانے کے لیے ڈیزائن کیا گیا ہے۔ 15kA کا اعداد و شمار ممکنہ شارٹ سرکٹ کرنٹ کی سطح سے متعلق ہے جسے بریکر اپنی مخصوص شرائط میں محفوظ طریقے سے روک سکتا ہے۔
جب انجینئر سرکٹ بریکرز کا موازنہ کرتے ہیں تو یہ فرق اہم ہے۔ زیادہ ریٹیڈ کرنٹ کا مطلب خود بخود زیادہ شارٹ سرکٹ توڑنے کی صلاحیت نہیں ہے۔ تنصیب کی برقی خصوصیات کے خلاف دونوں قدروں کا جائزہ لیا جانا چاہیے۔

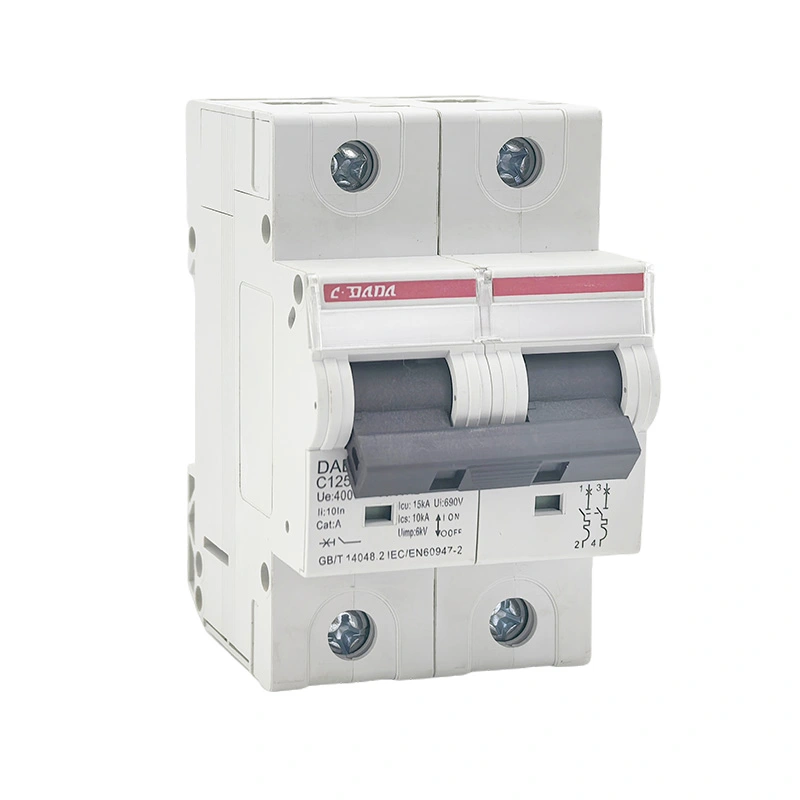

DAB7-125 سیریز Shanghai DaDa Electric Co., Ltd. کی طرف سے صنعتی اور تجارتی بجلی کی تقسیم کے ایپلی کیشنز کے لیے تیار کی گئی ہے۔ اس کی شائع شدہ مصنوعات کی معلومات 125A زیادہ سے زیادہ ریٹیڈ کرنٹ اور ہائی بریکنگ صلاحیت کے اختیارات بشمول 15kA کی نشاندہی کرتی ہے۔ کارخانہ دار تھرمل مقناطیسی تحفظ اور موجودہ محدود ڈیزائن کی بھی وضاحت کرتا ہے۔
125A اور 15KA کیوں اہم ہے؟
الیکٹریکل ڈسٹری بیوشن سسٹم میں کافی فالٹ انرجی ہو سکتی ہے، خاص طور پر ٹرانسفارمرز، ڈسٹری بیوشن بورڈز، صنعتی مشینری اور بجلی کے بڑے بوجھ کے قریب۔ اگر کسی حفاظتی آلے کو اس کی مخصوص رکاوٹ کی صلاحیت سے زیادہ خرابی کا سامنا کرنا پڑتا ہے، تو اس کے نتائج میں سامان کو نقصان، ضرورت سے زیادہ آرسنگ اور حفاظتی خطرات شامل ہو سکتے ہیں۔
15kA توڑنے کی صلاحیت بہت سے معیاری کم توڑنے کی صلاحیت والے MCBs کے مقابلے میں زیادہ رکاوٹ مارجن فراہم کرتی ہے۔ تاہم، اصل موزوں ہونے کا انحصار تنصیب کے مقام پر ممکنہ شارٹ سرکٹ کرنٹ اور قابل اطلاق برقی معیار کی ضروریات پر ہے۔
| پیرامیٹر | یہ کیا اشارہ کرتا ہے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| 125A | شرح شدہ کرنٹ | بریکر کی عام کرنٹ لے جانے والی رینج کا تعین کرتا ہے۔ |
| 15kA | اعلی شارٹ سرکٹ رکاوٹ کی صلاحیت | بریکر کو مخصوص ہائی فالٹ کرنٹ کو روکنے میں مدد کرتا ہے۔ |
| تھرمل سفر | اوورلوڈ تحفظ | مسلسل ضرورت سے زیادہ موجودہ حالات کا جواب دیتا ہے۔ |
| مقناطیسی سفر | شارٹ سرکٹ تحفظ | شدید خرابی کے حالات کے دوران تیز آپریشن فراہم کرتا ہے۔ |
| موجودہ حد بندی | غلطی توانائی کی کمی | نیچے دھارے کے سامان پر رکھے گئے دباؤ کو محدود کرنے میں مدد کر سکتے ہیں۔ |
ڈسٹری بیوشن سسٹم کو ڈیزائن کرتے وقت، بریکر کا انتخاب صرف موجودہ ریٹنگ کے بجائے اصل بوجھ کے حساب، کنڈکٹر کی درجہ بندی، فالٹ کرنٹ کیلکولیشن، وولٹیج، فریکوئنسی، پول کنفیگریشن اور کوآرڈینیشن کی ضروریات سے کیا جانا چاہیے۔
تحفظ کا طریقہ کار کیسے کام کرتا ہے؟
ایک جدید MCB عام طور پر دو بنیادی ٹرپنگ اصولوں کو یکجا کرتا ہے: تھرمل تحفظ اور مقناطیسی تحفظ۔ دو میکانزم مختلف قسم کے اوورکورنٹ واقعات کو حل کرتے ہیں۔
تھرمل تحفظ اوورلوڈ حالات کا جواب دیتا ہے جو وقت کے ساتھ برقرار رہتا ہے۔ جب کرنٹ مطلوبہ آپریٹنگ لیول سے بڑھ جاتا ہے، تو حرارت تھرمل عنصر کو سرکٹ کو چلانے اور کھولنے کا سبب بنتی ہے۔
مقناطیسی تحفظ ہائی کرنٹ فالٹ حالات کے لیے ہے۔ جب شدید شارٹ سرکٹ ہوتا ہے تو مضبوط مقناطیسی ردعمل ٹرپ میکانزم کو تیزی سے متحرک کر سکتا ہے۔
جب فالٹ رکاوٹ کے دوران رابطے الگ ہوجاتے ہیں، تو ایک برقی قوس بن سکتا ہے۔ اندرونی آرک مینجمنٹ ڈھانچے رکاوٹ کے دوران قوس کو کنٹرول کرنے اور بجھانے میں مدد کرتے ہیں۔
موجودہ محدود تعمیر شارٹ سرکٹ ایونٹ کے دوران سرکٹ سے گزرنے کی اجازت دی جانے والی توانائی کو کم کر سکتی ہے، جس سے منسلک اجزاء پر دباؤ کم کرنے میں مدد ملتی ہے۔
DAB7-125 مصنوعات کی معلومات تھرمل اور مقناطیسی ٹرپ فنکشن، ٹرپ فری میکانزم، اور موجودہ محدود ڈیزائن کی وضاحت کرتی ہے۔ یہ خصوصیات خاص طور پر ان ایپلی کیشنز سے متعلق ہیں جہاں حفاظتی ڈیوائس کو طویل اوورلوڈز اور ہائی کرنٹ فالٹس دونوں کے لیے مستقل طور پر جواب دینا چاہیے۔
کون سی خصوصیات عملی کارکردگی کو بہتر بناتی ہیں؟
برقی تحفظ کے آلات کا اندازہ صرف اس کی سرخی کی موجودہ درجہ بندی سے نہیں ہوتا ہے۔ مکینیکل تعمیر، ٹرمینل ڈیزائن، رابطہ مواد، بڑھتے ہوئے طریقہ اور اندرونی آرک کنٹرول انتظامات سبھی عملی استعمال کو متاثر کر سکتے ہیں۔
- اعلی توڑنے کی صلاحیت:ایک 15kA تصریح بہت سے روایتی کم توڑنے کی صلاحیت والے MCBs کے مقابلے میں اعلی شارٹ سرکٹ رکاوٹ کی صلاحیت فراہم کرتی ہے۔
- بڑے کیبل ٹرمینلز:DAB7-125 سیریز کو مینوفیکچرر کی شائع شدہ معلومات کے مطابق 35mm² تک کاپر اور ایلومینیم کنڈکٹرز کے لیے موزوں بڑے ٹرمینلز کے ساتھ ڈیزائن کیا گیا ہے۔
- ٹرپ فری میکانزم:بریکر اپنی حفاظتی تقریب کو برقرار رکھ سکتا ہے یہاں تک کہ جب آپریٹنگ میکانزم کو آن پوزیشن میں رکھا جا رہا ہو۔
- مثبت رابطے کا اشارہ:رابطے کی حیثیت کا واضح اشارہ معائنہ اور دیکھ بھال کو آسان بنا سکتا ہے۔
- تھرمل مقناطیسی آپریشن:مختلف اوورکرنٹ حالات کو تکمیلی سفر کے طریقہ کار کے ذریعے حل کیا جا سکتا ہے۔
- DIN-ریل کی تنصیب:ماڈیولر ماؤنٹنگ مطابقت پذیر تقسیم کے آلات کے اندر تنصیب کو آسان بناتا ہے۔
- شعلہ retardant دیوار:شائع شدہ DAB7-125 معلومات ایک PA66 شعلہ retardant ہاؤسنگ مواد کی وضاحت کرتی ہے۔
یہ تفصیلات ڈسٹری بیوٹرز اور سسٹم انٹیگریٹرز کے لیے اہم ہیں کیونکہ انسٹالیشن کی کارکردگی اور سروس ایبلٹی کل آپریٹنگ تجربے کو متاثر کر سکتی ہے، نہ صرف ابتدائی خریداری کی قیمت۔
125 15KA MCB کہاں استعمال کیا جا سکتا ہے؟
ایک 125A ہائی بریکنگ کیپیسیٹی ایم سی بی کو برقی ڈسٹری بیوشن سسٹم کے لیے سمجھا جا سکتا ہے جہاں سرکٹ کرنٹ اور فالٹ لیول ڈیوائس کی مخصوص آپریٹنگ رینج میں آتا ہے۔ عام اطلاق کے ماحول میں صنعتی سہولیات، تجارتی عمارتیں، سامان کی تقسیم کے پینل اور دیگر اعلیٰ موجودہ سرکٹس شامل ہو سکتے ہیں۔
| درخواست | عام ضرورت | ممکنہ فائدہ |
|---|---|---|
| صنعتی تقسیم | زیادہ موجودہ بوجھ اور خرابی کے حالات | شارٹ سرکٹ تحفظ کے ساتھ اعلی موجودہ صلاحیت |
| تجارتی عمارتیں۔ | قابل اعتماد تقسیم تحفظ | ڈسٹری بیوشن سرکٹس کے لیے کومپیکٹ ماڈیولر تحفظ |
| مشینری سسٹمز | برقی آلات اور فیڈرز کا تحفظ | تھرمل اور مقناطیسی اوورکورنٹ ردعمل |
| ڈسٹری بیوشن پینلز | خلائی موثر حفاظتی آلات | DIN-ریل کی تنصیب اور ماڈیولر تعمیر |
| طاقت سے بھرپور سامان | اعلی سرکٹ کرنٹ | منتخب کردہ ماڈل کے لحاظ سے 125A ریٹیڈ کرنٹ کنفیگریشن تک |
مکمل برقی ڈیزائن کے خلاف درخواست کی مناسبیت کی ہمیشہ تصدیق ہونی چاہیے۔ وولٹیج، فریکوئنسی، ممکنہ فالٹ کرنٹ، کنڈکٹر کا سائز، محیط درجہ حرارت، قطب کی ترتیب اور قابل اطلاق تنصیب کے قواعد مناسب بریکر کے انتخاب کو تبدیل کر سکتے ہیں۔
جانچنے کے لیے کلیدی وضاحتیں۔
خریدار اکثر "125A" اور "15kA" پر توجہ مرکوز کرتے ہیں کیونکہ انہیں سمجھنا آسان ہے۔ تاہم، پیشہ ورانہ خریداری کے لیے تصریحات کے وسیع تر جائزے کی ضرورت ہوتی ہے۔
| تفصیلات | خریداری کا سوال |
|---|---|
| شرح شدہ کرنٹ | کیا منتخب کردہ درجہ بندی حسابی سرکٹ لوڈ اور کنڈکٹر کی صلاحیت سے مماثل ہے؟ |
| توڑنے کی صلاحیت | کیا مخصوص 15kA صلاحیت ممکنہ فالٹ کرنٹ کے لیے موزوں ہے؟ |
| شرح شدہ وولٹیج | کیا بریکر سسٹم وولٹیج اور تقسیم کے انتظام سے میل کھاتا ہے؟ |
| کھمبوں کی تعداد | کیا سرکٹ کو 1P، 2P، 3P، 4P یا کسی اور ترتیب کی ضرورت ہے؟ |
| سفر کا وکر | کیا منتخب کردہ ریلیز کی خصوصیت منسلک لوڈ کے ساتھ مطابقت رکھتی ہے؟ |
| قابل اطلاق معیار | کیا پروڈکٹ ٹارگٹ مارکیٹ اور انسٹالیشن کے لیے درکار معیار پر پورا اترتا ہے؟ |
| ٹرمینل کی گنجائش | کیا ٹرمینلز مخصوص کنڈکٹر کو محفوظ طریقے سے ایڈجسٹ کر سکتے ہیں؟ |
| تنصیب کا طریقہ | کیا DIN-Rail mounting یا کسی اور بڑھتے ہوئے انتظام کی ضرورت ہے؟ |
مثال کے طور پر، IEC 60947-2 اور IEC/EN 60898-1 سرکٹ بریکرز کے لیے مختلف درجہ بندی اور ٹیسٹنگ فریم ورک استعمال کرتے ہیں۔ اس لیے شائع شدہ مینوفیکچرر ڈیٹا میں معیاری اور پروڈکٹ کے زمرے کے لحاظ سے Icu اور Icn دونوں اصطلاحات شامل ہو سکتی ہیں۔ خریدار کو اس بات کی تصدیق کرنی چاہیے کہ مطلوبہ تنصیب کے وولٹیج اور آپریٹنگ حالات پر کون سی درجہ بندی لاگو ہوتی ہے۔
صحیح کنفیگریشن کا انتخاب کیسے کریں۔
125 15KA چھوٹے سرکٹ بریکر کا انتخاب پروڈکٹ کیٹلاگ کے بجائے برقی نظام سے شروع ہونا چاہیے۔ انتخاب کا ایک سادہ عمل سرکٹ کے ساتھ بریکر کے مماثل ہونے کے خطرے کو کم کر سکتا ہے۔
- موجودہ ڈیزائن کا تعین کریں۔متوقع مسلسل اور وقفے وقفے سے لوڈ کرنٹ کا حساب لگائیں۔
- کنڈکٹر کی درجہ بندی چیک کریں۔حفاظتی ڈیوائس کو اصل تنصیب کی شرائط کے تحت کیبل کے قابل اجازت کرنٹ کے ساتھ ہم آہنگ کیا جانا چاہیے۔
- ممکنہ شارٹ سرکٹ کرنٹ کا تعین کریں۔انسٹالیشن پوائنٹ پر فالٹ لیول کے لیے منتخب توڑنے کی گنجائش کافی ہونی چاہیے۔
- وولٹیج اور تعدد کی تصدیق کریں۔یقینی بنائیں کہ برقی نظام کے لیے بریکر کی درجہ بندی کی گئی ہے۔
- قطب کی ترتیب کو منتخب کریں۔مرحلے اور غیر جانبدار کنڈکٹرز کی ضروریات پر غور کریں۔
- سفر کی خصوصیات کا جائزہ لیں۔ٹرپ وکر منسلک بوجھ اور متوقع دباؤ کے حالات کے لیے موزوں ہونا چاہیے۔
- معیارات اور سرٹیفیکیشن کی تصدیق کریں۔ٹارگٹ مارکیٹ کی ضروریات، پروجیکٹ کی تفصیلات اور مقامی برقی ضوابط کو چیک کریں۔
- جسمانی مطابقت کی تصدیق کریں۔طول و عرض، ٹرمینل سائز، DIN-ریل مطابقت اور پینل کی جگہ کی تصدیق کریں۔
تنصیب اور بحالی کے تحفظات
کسی بھی اعلی موجودہ حفاظتی آلے کے لیے درست تنصیب ضروری ہے۔ یہاں تک کہ ایک اچھی طرح سے ڈیزائن کیا گیا سرکٹ بریکر بھی غلط سائز کے کنڈکٹرز، ڈھیلے ٹرمینلز، غیر موزوں انکلوژرز یا انسٹالیشن کے غلط طریقوں کی تلافی نہیں کر سکتا۔
- تنصیب سے پہلے بریکر ماڈل اور درجہ بندی کی تصدیق کریں۔
- برقی سپلائی کو الگ کریں اور قابل اطلاق حفاظتی طریقہ کار پر عمل کریں۔
- تصدیق کریں کہ کنڈکٹر کراس سیکشن ٹرمینل کے ساتھ مطابقت رکھتا ہے۔
- کنڈکٹرز کو صحیح طریقے سے تیار کریں اور کیبل کے سروں کو خراب یا غلط طریقے سے چھیننے سے بچیں۔
- مینوفیکچرر کی مخصوص ضروریات کے مطابق ٹرمینلز کو سخت کریں۔
- یقینی بنائیں کہ بریکر ہم آہنگ DIN ریل پر محفوظ طریقے سے نصب ہے۔
- چیک کریں کہ انکلوژر مناسب تحفظ اور کلیئرنس فراہم کرتا ہے۔
- وقتاً فوقتاً ٹرمینلز کو زیادہ گرمی، رنگت یا مکینیکل ڈھیلے پن کی علامات کے لیے معائنہ کریں۔
- تنصیب کی بحالی کی ضروریات کے مطابق حفاظتی نظام کی جانچ کریں۔
دیکھ بھال کے نظام الاوقات کو ماحول اور ڈیوٹی سائیکل کی عکاسی کرنی چاہیے۔ زیادہ بوجھ، بار بار سوئچنگ، دھول، کمپن یا بلند درجہ حرارت والی صنعتی تنصیبات کو ہلکے سے بھری ہوئی اندرونی تقسیم کے نظام سے زیادہ بار بار معائنہ کی ضرورت پڑ سکتی ہے۔
عام مسائل اور خریداری کے خدشات
اعلی موجودہ MCBs کے خریداروں کو اکثر کئی عملی چیلنجوں کا سامنا کرنا پڑتا ہے۔ خریداری سے پہلے ان مسائل کو حل کرنا تاخیر اور تنصیب کے مسائل کو روک سکتا ہے۔
کچھ مصنوعات کی فہرستوں میں صرف ایک عام "اعلی توڑنے کی صلاحیت" کا ذکر کیا گیا ہے۔ خریداروں کو درست درجہ بندی، معیاری، وولٹیج اور جانچ کی بنیاد کی درخواست کرنی چاہیے۔
کیبل کی گنجائش اور اصل ڈیزائن کرنٹ کی جانچ کیے بغیر 125A کا انتخاب کوآرڈینیشن کے مسائل پیدا کر سکتا ہے۔
بڑے کنڈکٹرز کو مطلوبہ کراس سیکشنل ایریا کو قبول کرنے کے لیے ڈیزائن کیے گئے ٹرمینلز کی ضرورت ہوتی ہے۔ خریداری سے پہلے ٹرمینل کی مطابقت کی تصدیق کی جانی چاہئے۔
بین الاقوامی خریداروں کو پروجیکٹ کی منظوری کے لیے اکثر تکنیکی وضاحتیں، سرٹیفیکیشن، ڈرائنگ اور مصنوعات کی معلومات کی ضرورت ہوتی ہے۔
ایک پیشہ ور سپلائر کو مصنوعات کا واضح ڈیٹا فراہم کرنے کے قابل ہونا چاہیے اور خریداروں کو ریٹیڈ کرنٹ، بریکنگ صلاحیت، ٹرپ کی خصوصیات اور تنصیب کی ضروریات کے درمیان فرق کو سمجھنے میں مدد کرنی چاہیے۔
کیوں شنگھائی دادا الیکٹرک کمپنی لمیٹڈ؟
شنگھائی دادا الیکٹرک کمپنی لمیٹڈصنعتی اور تجارتی برقی ایپلی کیشنز کے لیے سرکٹ پروٹیکشن مصنوعات تیار اور تیار کرتی ہے۔ اس کے شائع شدہ پروڈکٹ پورٹ فولیو میں MCBs، MCCBs، RCBOs، RCCBs اور متعلقہ سرکٹ پروٹیکشن آلات شامل ہیں۔
DAB7-125 سیریز ان ایپلی کیشنز کے لیے رکھی گئی ہے جن میں موجودہ صلاحیت اور اعلی شارٹ سرکٹ توڑنے کی صلاحیت کی ضرورت ہوتی ہے۔ شائع شدہ تصریحات میں 15kA ہائی بریکنگ کی گنجائش، تھرمل مقناطیسی ٹرپ فنکشن، موجودہ محدود ڈیزائن، مثبت رابطہ اشارے اور بڑے کنڈکٹرز کے لیے موزوں ٹرمینلز شامل ہیں۔ :contentReference[oaicite:1]{index=1}
کارخانہ دار کی فیکٹری کی معلومات MCB اور MCCB دونوں پروڈکٹس کی تیاری میں معاونت کے لیے وقف اسٹیمپنگ، اسپاٹ ویلڈنگ، ریوٹنگ، انجیکشن مولڈنگ اور اسمبلی ورکشاپس کی بھی وضاحت کرتی ہے۔ :contentReference[oaicite:2]{index=2}
ڈسٹری بیوٹرز، الیکٹریکل ہول سیلرز، پینل بلڈرز اور OEM صارفین کے لیے، اس قسم کی مینوفیکچرنگ کی صلاحیت اس وقت کارآمد ثابت ہو سکتی ہے جب مصنوعات کی مسلسل فراہمی، تکنیکی دستاویزات اور کنفیگریشن سپورٹ خریداری کے فیصلے کے اہم حصے ہوں۔
| خریدار کی ضرورت | متعلقہ DAB7-125 خصوصیت |
|---|---|
| اعلی موجودہ سرکٹ تحفظ | 125A تک موجودہ درجہ بندی |
| اعلی شارٹ سرکٹ کی ضروریات | شائع شدہ مصنوعات کی معلومات کے مطابق 15kA تک توڑنے کی صلاحیت |
| اوورلوڈ تحفظ | تھرمل ٹرپ فنکشن |
| شارٹ سرکٹ جواب | مقناطیسی ٹرپ فنکشن |
| بڑے کنڈکٹر | مینوفیکچرر کی معلومات کے مطابق 35mm² تک کے کنڈکٹرز کے لیے بڑے کیبل ٹرمینلز ڈیزائن کیے گئے ہیں۔ |
| پینل کی تنصیب | ماڈیولر DIN-ریل بڑھتے ہوئے ڈیزائن |
حتمی پروجیکٹ کی منظوری سے پہلے پروڈکٹ کی تفصیلات کی ہمیشہ تازہ ترین تکنیکی دستاویزات کے ساتھ تصدیق کی جانی چاہیے، خاص طور پر جب بریکر کو ہائی فالٹ والے ماحول یا ریگولیٹڈ برقی نظام میں نصب کیا جائے گا۔
اکثر پوچھے گئے سوالات
15KA سے مراد قابل اطلاق مخصوص ٹیسٹ شرائط کے تحت 15kA شارٹ سرکٹ توڑنے کی صلاحیت ہے۔ یہ ممکنہ شارٹ سرکٹ کرنٹ کی سطح کی نشاندہی کرتا ہے کہ ڈیوائس کو اس کی قابل اطلاق درجہ بندی اور معیار کے مطابق مداخلت کرنے کے لیے ڈیزائن کیا گیا ہے۔
نہیں، انتخاب میں کنڈکٹر کی صلاحیت، لوڈ کی خصوصیات، سسٹم وولٹیج، محیط حالات، فالٹ کرنٹ، پول کنفیگریشن اور قابل اطلاق برقی ضروریات کو مدنظر رکھنا چاہیے۔
125A بریکر کے ریٹیڈ کرنٹ کے ساتھ منسلک ہے، جبکہ 15kA اس کی شارٹ سرکٹ رکاوٹ کی صلاحیت سے مراد ہے۔ وہ حفاظتی آلے کی مختلف خصوصیات بیان کرتے ہیں۔
اسے مناسب صنعتی تقسیم کے سرکٹس کے لیے سمجھا جا سکتا ہے جب برقی نظام مصنوعات کی مخصوص درجہ بندی اور تنصیب کی ضروریات کے اندر آتا ہے۔
نمبر توڑنے کی صلاحیت صرف ایک انتخابی عنصر ہے۔ وولٹیج، ریٹیڈ کرنٹ، ٹرپ کی خصوصیات، کنڈکٹر کوآرڈینیشن، پول کنفیگریشن اور انسٹالیشن کے حالات کا بھی جائزہ لینا ضروری ہے۔
تھرمل پروٹیکشن مستقل اوورلوڈ حالات کو ایڈریس کرتا ہے، جبکہ مقناطیسی تحفظ ہائی کرنٹ فالٹ حالات جیسے کہ شارٹ سرکٹس کا تیزی سے جواب دیتا ہے۔
شنگھائی DaDa الیکٹرک کی شائع شدہ DAB7-125 معلومات میں کہا گیا ہے کہ اس کے بڑے کیبل ٹرمینلز 35mm² تک کاپر اور ایلومینیم کیبلز کے لیے موزوں ہیں۔ تنصیب سے پہلے موجودہ تکنیکی دستاویزات کے ساتھ درست کنڈکٹر کے انتظام کی ہمیشہ تصدیق ہونی چاہیے۔
خریداروں کو تکنیکی ڈیٹا شیٹ، قابل اطلاق معیارات، ریٹیڈ وولٹیج، بریکنگ کیپیسیٹی ڈیٹا، ٹرپ کی خصوصیات، جہتی ڈرائنگ، ٹرمینل معلومات، سرٹیفیکیشنز اور پیکیجنگ کی تفصیلات کی درخواست کرنی چاہیے جو منزل کی مارکیٹ سے متعلق ہیں۔
حتمی تحفظات
ایک 125 15KA مینی ایچر سرکٹ بریکر ضروریات کے ایک مخصوص مجموعہ کو حل کرتا ہے: نسبتاً زیادہ موجودہ صلاحیت اور بہتر شارٹ سرکٹ رکاوٹ کی صلاحیت۔ انجینئرز اور پرچیزنگ ٹیموں کے لیے، یہ سمجھنا کہ ہر ریٹنگ کس چیز کی نمائندگی کرتی ہے درست تکنیکی فیصلہ کرنے کے لیے ضروری ہے۔
سب سے اہم تحفظات "125A" اور "15kA" کے اعداد و شمار سے باہر ہیں۔ ایک مکمل تشخیص میں ریٹیڈ وولٹیج، فالٹ کرنٹ، ٹرپ کی خصوصیات، پول کنفیگریشن، کنڈکٹر کی مطابقت، قابل اطلاق معیارات، تنصیب کا ماحول اور جسمانی طول و عرض شامل ہونا چاہیے۔
شنگھائی دادا الیکٹرک کمپنی لمیٹڈکی طرف سے DAB7-125 سیریز تھرمل مقناطیسی آپریشن، کرنٹ کو محدود کرنے والے ڈیزائن، بڑے کیبل ٹرمینلز اور 15kA تک کی شائع شدہ بریکنگ صلاحیت کے ساتھ اعلی کرنٹ تحفظ کو یکجا کرتی ہے۔ یہ خصوصیات مصنوعات کو صنعتی اور تجارتی تقسیمی ایپلی کیشنز کی ایک رینج سے متعلقہ بناتی ہیں جب برقی نظام سے صحیح طور پر مماثل ہوں۔
