ایکMCCB رساو کے تحفظ کے ساتھروایتی مولڈ کیس سرکٹ بریکر کے افعال کو ایک مربوط حل میں بقایا موجودہ تحفظ کے ساتھ جوڑتا ہے۔ تجارتی عمارتوں، صنعتی سہولیات، سازوسامان کے مینوفیکچررز اور برقی ٹھیکیداروں کے لیے، یہ ایک مشترکہ چیلنج سے نمٹ سکتا ہے: پاور سرکٹ کو اوورلوڈز اور شارٹ سرکٹ سے بچانا جبکہ ممکنہ طور پر خطرناک رساو کا پتہ لگانا۔
کلید صرف زیادہ افعال کے ساتھ بریکر کا انتخاب نہیں ہے۔ ڈیوائس کو سسٹم وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ کے حالات، پول کنفیگریشن، لیکیج کرنٹ سیٹنگ، انسٹالیشن کے ماحول اور کوآرڈینیشن کی ضروریات سے مماثل ہونا چاہیے۔ یہ گائیڈ بتاتا ہے کہ ٹیکنالوجی کیسے کام کرتی ہے، کن مسائل کو حل کرتی ہے، اور خریداروں کو لیکیج پروٹیکشن کے ساتھ MCCB کی وضاحت کرنے سے پہلے کن چیزوں کی تصدیق کرنی چاہیے۔
مندرجات کا جدول
- 1. لیکیج پروٹیکشن کے ساتھ MCCB کیا ہے؟
- 2. رساو سے تحفظ کیسے کام کرتا ہے؟
- 3. یہ کون سے برقی مسائل کو حل کر سکتا ہے؟
- 4. کیوں MCCB اور رساو تحفظ کو یکجا کریں؟
- 5. لیکیج پروٹیکشن والا MCCB کہاں استعمال ہوتا ہے؟
- 6. خریداروں کو انتخاب سے پہلے کیا چیک کرنا چاہیے؟
- 7. کلیدی پیرامیٹرز کی وضاحت
- 8. MCCB لیکیج پروٹیکشن بمقابلہ علیحدہ پروٹیکشن ڈیوائسز
- 9. تنصیب اور دیکھ بھال کے تحفظات
- 10. شنگھائی دادا الیکٹرک کمپنی لمیٹڈ اور لیکیج پروٹیکشن سلوشنز
- 11. اکثر پوچھے جانے والے سوالات
- 12. نتیجہ
1. لیکیج پروٹیکشن کے ساتھ MCCB کیا ہے؟
ایک مولڈ کیس سرکٹ بریکر، جسے عام طور پر MCCB کہا جاتا ہے، کم وولٹیج برقی سرکٹس کو اوورلوڈ اور شارٹ سرکٹ جیسے حالات سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ ایک بنیادی حفاظتی سوئچ کے برعکس، ایک MCCB کو موجودہ درجہ بندیوں اور مداخلت کرنے والی صلاحیتوں کی ایک وسیع رینج میں منتخب کیا جا سکتا ہے، جو اسے تجارتی اور صنعتی تقسیم کے نظام کے لیے موزوں بناتا ہے۔
ایکMCCB رساو کے تحفظ کے ساتھان روایتی تحفظ کے افعال میں بقایا کرنٹ یا زمین کے رساو کا پتہ لگاتا ہے۔ جب ایک غیر معمولی رساو کا پتہ چلتا ہے اور ترتیب شدہ آپریٹنگ سطح تک پہنچ جاتا ہے، تو تحفظ کا طریقہ کار ایک سفر شروع کر سکتا ہے اور متاثرہ سرکٹ کو منقطع کر سکتا ہے۔
یہ امتزاج خاص طور پر اس وقت مفید ہے جب برقی ڈیزائنرز غیر ضروری طور پر پیچیدہ پینل ترتیب بنائے بغیر تحفظ کی متعدد پرتیں چاہتے ہیں۔ تجارتی مصنوعات مربوط MCCB-plus-residual-current حل کے طور پر یا MCCBs کے ساتھ ہم آہنگ بقایا موجودہ ماڈیولز کے ساتھ دستیاب ہیں۔ IEC 60947-2 میں بقایا موجودہ تحفظ کو شامل کرنے والے سرکٹ بریکر کے تقاضے شامل ہیں، جبکہ مینوفیکچررز مختلف کنفیگریشنز اور ایڈجسٹمنٹ کی حدود فراہم کر سکتے ہیں۔
2. رساو سے تحفظ کیسے کام کرتا ہے؟
ایک صحت مند برقی سرکٹ میں، باہر جانے والے کنڈکٹرز کے ذریعے بہنے والے کرنٹ کو سرکٹ کے ذریعے واپس آنے والے کرنٹ کے ساتھ مناسب طریقے سے مطابقت رکھنی چاہیے۔ رساو کی حالت اس وقت ہوتی ہے جب کرنٹ کا کچھ حصہ غیر ارادی راستہ اختیار کرتا ہے، جیسے کہ موصلیت کی خرابی، جڑے ہوئے آلات یا کوئی شخص جو کسی توانائی والے حصے سے رابطہ کرتا ہے۔
رساو تحفظ اس عدم توازن سے وابستہ بقایا کرنٹ کی نگرانی کرتا ہے۔ اگر ماپا ہوا بقایا کرنٹ ڈیوائس کی ترتیب شدہ آپریٹنگ حد سے زیادہ ہے، تو تحفظ کا نظام MCCB میکانزم کو ٹرپ سگنل بھیجتا ہے۔
پروڈکٹ کے ڈیزائن پر منحصر ہے، رساو کا تحفظ سایڈست بقایا آپریٹنگ کرنٹ، وقت میں تاخیر، ٹیسٹ کی فعالیت، الارم اشارہ یا دیگر نگرانی کے افعال فراہم کر سکتا ہے۔ کمرشل MCCB لیکیج سے تحفظ کی مصنوعات یہ ظاہر کرتی ہیں کہ حساسیت اور تاخیر کی ترتیبات مطلوبہ اطلاق کے مطابق نمایاں طور پر مختلف ہو سکتی ہیں۔
یہ اوورلوڈ پروٹیکشن سے مختلف کیوں ہے؟
اوورلوڈ تحفظ اور رساو تحفظ مختلف مسائل کا جواب دیتے ہیں۔ ایک اوور لوڈ شدہ سرکٹ ضرورت سے زیادہ کرنٹ کھینچ سکتا ہے کیونکہ بہت زیادہ بوجھ جڑے ہوئے ہیں یا اس وجہ سے کہ سامان اپنی مطلوبہ صلاحیت سے زیادہ کام کر رہا ہے۔ ایک رساو کی خرابی، تاہم، اس کے مطلوبہ کوندکٹو راستے سے کرنٹ کے فرار ہونے کا خدشہ ہے۔
لہذا، صرف اوورلوڈ تحفظ کی صلاحیت میں اضافہ خود کار طریقے سے مناسب رساو تحفظ فراہم نہیں کرتا. بجلی کی تقسیم کے نظام کو ڈیزائن کرتے وقت دونوں افعال کو الگ الگ سمجھا جانا چاہیے۔
3. یہ کون سے برقی مسائل کو حل کر سکتا ہے؟
کارخانوں، تجارتی عمارتوں اور بنیادی ڈھانچے کے منصوبوں میں استعمال ہونے والے برقی آلات مطلوبہ حالات میں طویل مدت تک کام کر سکتے ہیں۔ نمی، دھول، موصلیت کی عمر بڑھنے، مکینیکل نقصان، تنصیب کی خرابیاں اور آلات کی خرابی یہ سب غیر معمولی موجودہ راستوں میں حصہ ڈال سکتے ہیں۔
خراب یا پرانی موصلیت غیر ارادی موجودہ راستے بنا سکتی ہے جو روایتی شارٹ سرکٹ کی طرح برتاؤ نہیں کرسکتے ہیں۔
بقایا موجودہ تحفظ رساو کی حالتوں کا پتہ لگانے میں مدد کر سکتا ہے جن کے لیے سرکٹ کا تیزی سے منقطع ہونا ضروری ہے۔
تحفظ کے افعال کا امتزاج کئی آزاد اجزاء کے استعمال کے مقابلے میں ترتیب کو آسان بنا سکتا ہے۔
اصل تحفظ کی سطح مکمل برقی نظام، ڈیوائس کی ترتیب اور تنصیب کی شرائط پر منحصر ہے۔ اس لیے لیکیج پروٹیکشن کے ساتھ ایک MCCB کو ہر برقی خطرہ کے لیے ایک عالمگیر حل کی بجائے مناسب طریقے سے انجنیئرڈ پروٹیکشن اسکیم کے ایک حصے کے طور پر سمجھا جانا چاہیے۔
4. کیوں MCCB اور رساو تحفظ کو یکجا کریں؟
بہت سے برقی منصوبوں کے لیے، مرکزی توجہ ایک مربوط ڈیوائس کے انتظام کے اندر کئی تحفظ کی ضروریات کو پورا کرنے کی صلاحیت ہے۔ یہ قیمتی ہو سکتا ہے جہاں پینل کی جگہ، تنصیب کا وقت اور سسٹم کوآرڈینیشن اہم ہے۔
1. متعدد حفاظتی افعال
ایک مناسب طریقے سے ترتیب دیا گیا آلہ اسی تحفظ کے فن تعمیر میں اوورلوڈ، شارٹ سرکٹ اور بقایا موجودہ تحفظ فراہم کر سکتا ہے۔ یہ انجینئرز کے لیے فیڈر یا ڈسٹری بیوشن سرکٹ کے لیے ایک متعین تحفظاتی حکمت عملی قائم کرنا آسان بناتا ہے۔
2. مزید موثر پینل ڈیزائن
مربوط یا قریب سے مماثل تحفظ کے اجزاء الگ الگ آلات، وائرنگ اور بڑھتے ہوئے انتظامات کی ضرورت کو کم کر سکتے ہیں۔ بقایا-موجودہ-محفوظ MCCBs کے مینوفیکچررز خاص طور پر عملی فوائد کے طور پر کمپیکٹ تنصیب اور اجزاء کی ضروریات کو کم کرتے ہیں۔
3. سایڈست تحفظ
کچھ مصنوعات قابل ایڈجسٹ بقایا موجودہ حد اور وقت میں تاخیر فراہم کرتی ہیں۔ یہ ہر درخواست کے لیے ایک مقررہ ترتیب پر انحصار کرنے کے بجائے تحفظ کے انتظام کو مختلف سرکٹس کے مطابق ڈھالنے کی اجازت دیتا ہے۔
4. آسان سسٹم پلاننگ
جب اوورلوڈ، شارٹ سرکٹ اور رساو کی ضروریات کو ایک ساتھ سمجھا جاتا ہے، تو انجینئرز انفرادی اجزاء کو آزادانہ طور پر منتخب کرنے کے بجائے مکمل تحفظ کی حکمت عملی کا جائزہ لے سکتے ہیں۔
5. لیکیج پروٹیکشن والا MCCB کہاں استعمال ہوتا ہے؟
مناسب درخواست کا انحصار برقی ڈیزائن، مقامی ضروریات اور مصنوعات کی وضاحتوں پر ہے۔ عام درخواست کے علاقوں میں شامل ہیں:
- کمرشل بلڈنگ ڈسٹری بیوشن بورڈز
- صنعتی بجلی کی تقسیم کے نظام
- فیکٹری پروڈکشن کا سامان
- موٹر اور مشینری فیڈر
- ورکشاپس اور مینوفیکچرنگ کی سہولیات
- انفراسٹرکچر اور یوٹیلیٹی تنصیبات
- برقی آلات کو زمین کے رساو کی نگرانی کی ضرورت ہوتی ہے۔
- تقسیم کے نظام جہاں پینل کی جگہ محدود ہے۔
- پروجیکٹس کو مربوط اوورلوڈ، شارٹ سرکٹ اور بقایا موجودہ تحفظ کی ضرورت ہوتی ہے۔
MCCBs کو صنعتی اور تجارتی تقسیم میں بڑے پیمانے پر استعمال کیا جاتا ہے کیونکہ ان کی موجودہ درجہ بندی اور مداخلت کی صلاحیتیں چھوٹے برانچ سرکٹ بریکرز کی مخصوص حد سے باہر ایپلی کیشنز کا احاطہ کر سکتی ہیں۔
6. خریداروں کو انتخاب سے پہلے کیا چیک کرنا چاہیے؟
صرف ریٹیڈ ایمپریج کی بنیاد پر لیکیج پروٹیکشن کے ساتھ MCCB کا انتخاب انسٹالیشن کے دوران مسائل پیدا کر سکتا ہے۔ خریداروں کو چاہیے کہ وہ کسی ماڈل کی تصدیق کرنے سے پہلے مینوفیکچرر یا الیکٹریکل انجینئر کو سسٹم کی کافی معلومات فراہم کریں۔
- شرح شدہ موجودہ:متوقع مسلسل بوجھ کا تعین کریں اور مکمل سرکٹ ڈیزائن کی بنیاد پر ایک مناسب موجودہ درجہ بندی کا انتخاب کریں۔
- آپریٹنگ وولٹیج:سسٹم وولٹیج کی تصدیق کریں اور کیا پروڈکٹ مطلوبہ AC ایپلیکیشن کے لیے موزوں ہے۔
- کھمبوں کی تعداد:چیک کریں کہ آیا سسٹم کو 3P، 4P یا کسی اور کنفیگریشن کی ضرورت ہے۔
- شارٹ سرکٹ کی صلاحیت:دستیاب ممکنہ فالٹ کرنٹ کی توثیق کریں اور اس بات کو یقینی بنائیں کہ بریکر کی مناسب مداخلت کی درجہ بندی ہے۔
- رساو کی حساسیت:مطلوبہ تحفظ کی حکمت عملی کے لیے درکار بقایا آپریٹنگ کرنٹ کا تعین کریں۔
- وقت میں تاخیر:غور کریں کہ اپ اسٹریم یا ڈاؤن اسٹریم ڈیوائسز کے ساتھ ہم آہنگی کے لیے فوری آپریشن یا وقتی تاخیر سے جواب درکار ہے۔
- تنصیب کی شرائط:محیط درجہ حرارت، دیوار، نمی، اونچائی اور دیگر متعلقہ ماحولیاتی عوامل کا جائزہ لیں۔
- معیارات اور سرٹیفیکیشن:ٹارگٹ مارکیٹ میں مطلوبہ معیارات اور منظوریوں کی تصدیق کریں۔
7. کلیدی پیرامیٹرز کی وضاحت
مندرجہ ذیل پیرامیٹرز خاص طور پر اہم ہیں جب مختلف MCCB لیکیج سے تحفظ کی مصنوعات کا موازنہ کریں۔
| پیرامیٹر | کیوں یہ اہمیت رکھتا ہے۔ | خریداروں کو کن باتوں کی تصدیق کرنی چاہیے۔ |
|---|---|---|
| شرح شدہ موجودہ (میں) | موجودہ سطح کی وضاحت کرتا ہے کہ سرکٹ بریکر کو مخصوص حالات میں لے جانے کے لیے ڈیزائن کیا گیا ہے۔ | بریکر کو سرکٹ لوڈ اور کنڈکٹر کے ڈیزائن سے ملا دیں۔ |
| شرح شدہ وولٹیج (Ue) | ایپلیکیشن کے لیے برقی آپریٹنگ وولٹیج کی وضاحت کرتا ہے۔ | سسٹم وولٹیج کے ساتھ مطابقت کی تصدیق کریں۔ |
| توڑنے کی صلاحیت | خرابی کی نشاندہی کرتا ہے کہ بریکر مخصوص ٹیسٹ کے حالات کے تحت محفوظ طریقے سے مداخلت کر سکتا ہے. | دستیاب شارٹ سرکٹ کرنٹ کے ساتھ پروڈکٹ کی درجہ بندی کا موازنہ کریں۔ |
| رساو کی موجودہ ترتیب | بقایا موجودہ سطح کا تعین کرتا ہے جس پر رساو تحفظ کام کرتا ہے۔ | مطلوبہ حساسیت اور ایڈجسٹمنٹ کی حد کی تصدیق کریں۔ |
| وقت کی تاخیر | دیگر حفاظتی آلات کے ساتھ رساو کے تحفظ کو مربوط کرنے میں مدد کر سکتے ہیں۔ | چیک کریں کہ مطلوبہ جواب فوری ہے یا تاخیر سے۔ |
| کھمبوں کی تعداد | اس بات کا تعین کرتا ہے کہ کن کنڈکٹرز کو تبدیل اور محفوظ کیا گیا ہے۔ | 3P، 4P یا دیگر مطلوبہ کنفیگریشن کی تصدیق کریں۔ |
| معیارات | مصنوعات کی کارکردگی اور جانچ کے لیے ایک فریم ورک فراہم کرتا ہے۔ | قابل اطلاق IEC، علاقائی اور پروجیکٹ کی ضروریات کی تصدیق کریں۔ |
مثال کے طور پر، بقایا موجودہ تحفظ کے ساتھ موجودہ تجارتی مصنوعات ریٹیڈ کرنٹ، پول کنفیگریشن، آپریٹنگ وولٹیج اور توڑنے کی صلاحیت کے مختلف امتزاج پیش کر سکتی ہیں۔ ان تصریحات کو ہمیشہ اصل پروڈکٹ ڈیٹا شیٹ سے چیک کیا جانا چاہیے نہ کہ صرف پروڈکٹ کے زمرے سے فرض کیا جائے۔
8. MCCB لیکیج پروٹیکشن بمقابلہ علیحدہ پروٹیکشن ڈیوائسز
دونوں مربوط اور علیحدہ تحفظ کے انتظامات تکنیکی طور پر مناسب ہو سکتے ہیں۔ بہتر ترتیب منصوبے کے برقی فن تعمیر، جگہ کی ضروریات، رابطہ کاری کی حکمت عملی اور خریداری کی ترجیحات پر منحصر ہے۔
| غور کرنا | MCCB لیکیج پروٹیکشن کے ساتھ | علیحدہ حفاظتی انتظامات |
|---|---|---|
| پینل لے آؤٹ | ایک کمپیکٹ انتظام فراہم کر سکتے ہیں. | اضافی بڑھتے ہوئے جگہ کی ضرورت ہو سکتی ہے۔ |
| وائرنگ | علیحدہ تحفظ کے اجزاء کے درمیان باہمی ربط کو کم کر سکتا ہے۔ | اضافی وائرنگ اور کوآرڈینیشن کی ضرورت ہو سکتی ہے۔ |
| حفاظتی افعال | ایک مشترکہ تحفظ کے انتظام کے ارد گرد ڈیزائن کیا گیا ہے. | افعال کو آزادانہ طور پر منتخب کیا جا سکتا ہے۔ |
| دیکھ بھال | کم الگ الگ اجزاء معائنہ کو آسان بنا سکتے ہیں۔ | ڈیزائن کے لحاظ سے انفرادی اجزاء کو الگ سے تبدیل کیا جا سکتا ہے۔ |
| حسب ضرورت | دستیاب بریکر اور رساو سے تحفظ کی ترتیب پر منحصر ہے۔ | مختلف آلات کو ملا کر لچک پیش کر سکتا ہے۔ |
اہم نکتہ یہ ہے کہ انضمام کا مطلب خود بخود مناسبیت نہیں ہے۔ منتخب کردہ مجموعہ کو اب بھی تنصیب کی برقی ضروریات کو پورا کرنا چاہیے۔
9. تنصیب اور دیکھ بھال کے تحفظات
درست انسٹالیشن اتنا ہی اہم ہے جتنا کہ صحیح بریکر کا انتخاب کرنا۔ یہاں تک کہ ایک اچھی طرح سے ڈیزائن کیا گیا MCCB لیکیج پروٹیکشن کے ساتھ مطلوبہ کارکردگی فراہم نہیں کر سکتا اگر وائرنگ، گراؤنڈنگ کا انتظام، سیٹنگز یا انسٹالیشن کا ماحول غلط ہے۔
وائرنگ کو احتیاط سے چیک کریں۔
کارخانہ دار کے وائرنگ ڈایاگرام اور تنصیب کی ہدایات پر عمل کریں۔ فیز اور نیوٹرل کنڈکٹرز، جہاں قابل اطلاق ہوں، کو صحیح طریقے سے ترتیب دیا جانا چاہیے تاکہ بقایا کرنٹ کا پتہ لگانے کے نظام کو حسب منشا کام کر سکے۔
رساو کی ترتیب کی تصدیق کریں۔
یہ نہ سمجھیں کہ سب سے کم دستیاب رساو-موجودہ ترتیب خود بخود مناسب ہے۔ ترتیب کو مطلوبہ تحفظ کے فنکشن اور سرکٹ کی برقی خصوصیات کے مطابق ہونا چاہیے۔
سلیکٹیوٹی پر غور کریں۔
بڑے ڈسٹری بیوشن سسٹم میں متعدد حفاظتی آلات شامل ہو سکتے ہیں۔ ان کی آپریٹنگ خصوصیات کا ایک ساتھ جائزہ لیا جانا چاہیے تاکہ ایک مناسب ڈاون اسٹریم فالٹ غیر ضروری طور پر انسٹالیشن کے بہت بڑے حصے کو منقطع نہ کر دے۔
فنکشنل ٹیسٹنگ انجام دیں۔
جہاں پروڈکٹ ٹیسٹ کا فنکشن فراہم کرتا ہے، وہاں جانچ کو مینوفیکچرر کے تجویز کردہ طریقہ کار اور انسٹالیشن پر لاگو تقاضوں کی پیروی کرنی چاہیے۔ کچھ بقایا موجودہ آلات ٹیسٹ کے افعال اور اضافی نگرانی کی خصوصیات فراہم کرتے ہیں۔
10. شنگھائی دادا الیکٹرک کمپنی لمیٹڈ اور لیکیج پروٹیکشن سلوشنز

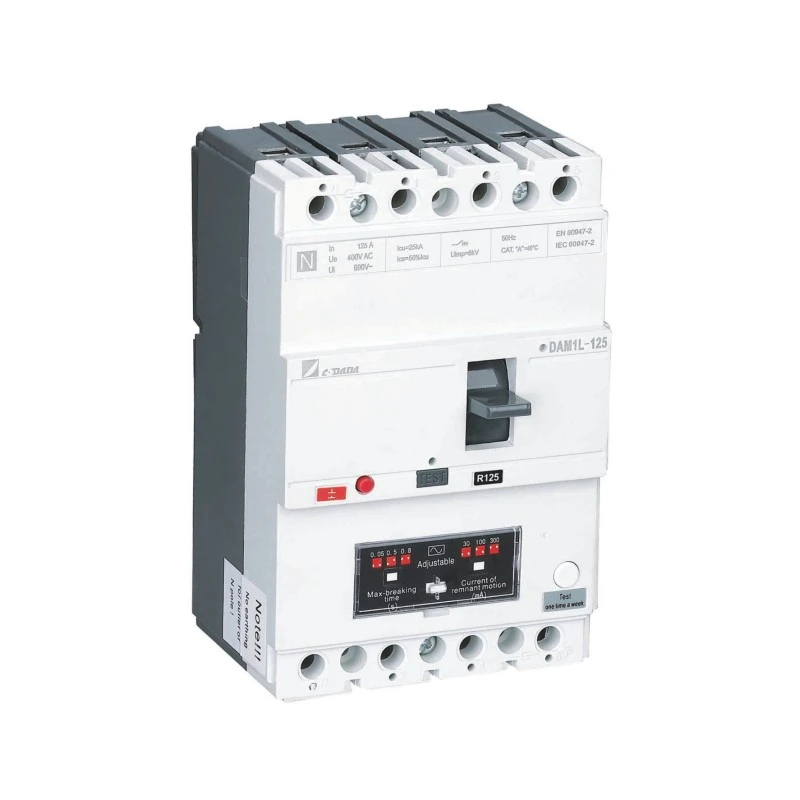

شنگھائی دادا الیکٹرک کمپنی لمیٹڈ MCCB حل فراہم کرتا ہے جو ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں روایتی سرکٹ پروٹیکشن اور رساو کے تحفظ کو مل کر کام کرنے کی ضرورت ہے۔ اس کی DAM1L سیریز MCCB کی ایک مثال ہے جس میں مربوط بقایا کرنٹ تحفظ ہے، جس میں ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں بجلی کے نظام، صنعتی سائٹس اور دیگر کم وولٹیج کی تقسیم کے ماحول شامل ہیں۔
پروڈکٹ کی معلومات کنفیگریشنز کی طرف اشارہ کرتی ہے جیسے کہ چار قطبوں کی تعمیر، ایک وسیع ریٹیڈ کرنٹ رینج اور ایڈجسٹ ایبل ارتھ لیکیج پروٹیکشن۔ ماڈل پر منحصر ہے، رساو آپریٹنگ کرنٹ کو ایک مخصوص رینج میں ترتیب دیا جا سکتا ہے، جس سے تحفظ کی حکمت عملی کو مختلف ایپلی کیشنز کے مطابق ڈھال لیا جا سکتا ہے۔
بیرون ملک خریداروں، تقسیم کاروں، پینل بنانے والوں اور برقی ٹھیکیداروں کے لیے، سب سے مفید طریقہ یہ ہے کہ سپلائر کو کوٹیشن کی درخواست کرنے سے پہلے پراجیکٹ کی ضروریات فراہم کریں۔ اس سے اس بات کا تعین کرنے میں مدد ملتی ہے کہ آیا مطلوبہ موجودہ درجہ بندی، قطب کا انتظام، رساو کی ترتیب، توڑنے کی صلاحیت اور سرٹیفیکیشن مطلوبہ ترتیب میں دستیاب ہیں۔
انکوائری میں شامل کرنے کے لیے معلومات
- درکار ریٹیڈ کرنٹ
- سسٹم وولٹیج اور فریکوئنسی
- کھمبوں کی تعداد
- درکار رساو-موجودہ حساسیت
- مطلوبہ وقت میں تاخیر کی تقریب
- متوقع شارٹ سرکٹ کرنٹ یا مطلوبہ توڑنے کی گنجائش
- تنصیب کا ماحول
- ٹارگٹ مارکیٹ اور سرٹیفیکیشن کی ضروریات
- مطلوبہ مقدار
- OEM یا اپنی مرضی کے مطابق ضروریات، اگر قابل اطلاق ہو
ان تفصیلات کو شروع میں فراہم کرنا تکنیکی مواصلات کو زیادہ موثر بنا سکتا ہے اور ایسے بریکر کو منتخب کرنے کے خطرے کو کم کر سکتا ہے جو حتمی تنصیب سے میل نہیں کھاتا ہے۔
11. اکثر پوچھے جانے والے سوالات
رساو تحفظ غیر ارادی کرنٹ پاتھ کی وجہ سے ہونے والے بقایا کرنٹ کا پتہ لگاتا ہے اور کنفیگرڈ آپریٹنگ تھریشولڈ تک پہنچنے پر بریکر ٹرپنگ شروع کر سکتا ہے۔ یہ روایتی اوورلوڈ اور شارٹ سرکٹ تحفظ سے ایک مختلف حالت کو حل کرتا ہے۔
نہیں، ایک عام MCCB اوورلوڈ اور شارٹ سرکٹ پروٹیکشن جیسے افعال فراہم کرتا ہے، جب کہ رساو سے محفوظ کنفیگریشن بقایا کرنٹ کا پتہ لگانے اور تحفظ کا اضافہ کرتی ہے۔
رساو کی حفاظت سے بعض غیر معمولی موجودہ راستوں کا پتہ لگانے میں مدد مل سکتی ہے جو برقی خطرات میں حصہ ڈال سکتے ہیں۔ تاہم، آگ سے بچاؤ کا انحصار بجلی کی مکمل تنصیب، آلات کی حالت، تحفظ کی ترتیبات اور قابل اطلاق حفاظتی اقدامات پر ہے۔
ہر تنصیب کے لیے کوئی ایک ترتیب موزوں نہیں ہے۔ مناسب قدر کا انحصار تحفظ کے مقصد، سرکٹ کی خصوصیات، آلات اور قابل اطلاق برقی ضروریات پر ہے۔ ترتیب کا تعین اہل افراد کے ذریعہ کیا جانا چاہئے۔
ایک MCCB کنفیگریشن عام طور پر روایتی سرکٹ بریکر پروٹیکشن فنکشنز کے ارد گرد ڈیزائن کی جاتی ہے، لیکن حفاظتی افعال کا انحصار مخصوص ماڈل اور ٹرپ یونٹ کنفیگریشن پر ہوتا ہے۔ ہمیشہ کارخانہ دار کی تکنیکی دستاویزات کی تصدیق کریں۔
IEC 60947-2 کم وولٹیج سرکٹ بریکرز کے لیے ایک اہم معیار ہے اور اس میں بقایا موجودہ تحفظ کو شامل کرتے ہوئے سرکٹ بریکر سے متعلقہ تقاضے شامل ہیں۔ علاقائی معیارات اور پروجیکٹ کے لیے مخصوص تقاضے بھی لاگو ہو سکتے ہیں۔
جی ہاں، صنعتی تقسیم اور آلات کی ایپلی کیشنز میں موزوں ماڈل استعمال کیے جا سکتے ہیں جب ان کی برقی درجہ بندی، تحفظ کی خصوصیات اور ماحولیاتی تصریحات تنصیب سے مماثل ہوں۔
مطلوبہ کرنٹ، وولٹیج، کھمبے، توڑنے کی صلاحیت، رساو موجودہ ترتیب، وقت میں تاخیر کی ضرورت، تنصیب کے حالات، مقدار اور ہدف کی تصدیق فراہم کریں۔ یہ کارخانہ دار کو مناسب ترتیب کی سفارش کرنے کے لیے کافی معلومات فراہم کرتا ہے۔
12. نتیجہ
لیکیج پروٹیکشن والا MCCB برقی تحفظ کے دو اہم شعبوں پر توجہ دیتا ہے: روایتی اوور کرنٹ پروٹیکشن اور بقایا کرنٹ کا پتہ لگانا۔ ان افعال کو ایک مربوط حل میں لانے سے، یہ بجلی کی تقسیم کے ڈیزائن کو آسان بنانے میں مدد کر سکتا ہے جہاں برقی حفاظت، پینل کی جگہ اور سسٹم کوآرڈینیشن اہم ہیں۔
سب سے اہم قدم پروڈکٹ کے نام سے آگے دیکھنا ہے۔ ریٹیڈ کرنٹ، آپریٹنگ وولٹیج، بریکنگ کی گنجائش، پول کنفیگریشن، رساو کی حساسیت، وقت میں تاخیر، تنصیب کے حالات اور قابل اطلاق معیار سبھی اس بات پر اثر انداز ہوتے ہیں کہ آیا کوئی خاص MCCB کسی پروجیکٹ کے لیے موزوں ہے۔
تجارتی عمارتوں، صنعتی سہولیات، ڈسٹری بیوشن پینلز یا OEM ایپلیکیشنز کے لیے لیکیج سے محفوظ MCCBs کا جائزہ لینے والے خریداروں کے لیے، برقی ضروریات سے براہ راست کام کرنا مناسب ترتیب کی نشاندہی کرنے کا سب سے قابل اعتماد طریقہ ہے۔
لیکیج پروٹیکشن کے ساتھ ایم سی سی بی کی ضرورت ہے؟
اگر آپ کسی نئے الیکٹریکل پروجیکٹ کے لیے MCCBs حاصل کر رہے ہیں، موجودہ حفاظتی آلات کو تبدیل کر رہے ہیں یا اپنی مرضی کے مطابق تقسیم کا حل تیار کر رہے ہیں،شنگھائی دادا الیکٹرک کمپنی لمیٹڈمطلوبہ وضاحتیں اور مصنوعات کی ترتیب کا جائزہ لینے میں آپ کی مدد کر سکتے ہیں۔ مناسب حل پر بات کرنے کے لیے اپنا وولٹیج، کرنٹ، پول نمبر، رساو سے تحفظ کی ضروریات اور درخواست کی تفصیلات کا اشتراک کریں۔
مصنوعات کی وضاحتیں، OEM کی ضروریات یا پروجیکٹ کی پوچھ گچھ کے لیے،ہم سے رابطہ کریںآپ کی برقی ضروریات اور درخواست کی معلومات کے ساتھ۔
