MCCB لیکیج پروٹیکشن کے ساتھ

سی ڈی اے ڈی اے ڈی اے ایم 1 ایل سیریز ایم سی سی بی کے ساتھ اوورلوڈ اور شارٹ سرکٹ پروٹیکشن سے بڑھ کر برقی حفاظت کو لیکیج پروٹیکشن کے ساتھ ایک انٹیگریٹڈ مولڈ کیس سرکٹ بریکر کے ساتھ بلٹ ان ریزیڈیوئل کرنٹ (RCD/ELCB) کی فعالیت۔ پروفیشنل مینوفیکچرر Shanghai DADA Electric CO., LTD کی طرف سے بین الاقوامی معیار کے مطابق ڈیزائن کیا گیا، یہ لیکیج MCCB 4P اعلی کارکردگی والی بجلی کی تقسیم کو زندگی اور فائر سیونگ گراؤنڈ فالٹ ڈیٹیکشن کے ساتھ جوڑتا ہے۔

10A سے 500A تک 400V/415V پر درجہ بندی کی گئی ہے، یہ ایڈجسٹ ایبل بقایا آپریٹنگ کرنٹ (30mA–1000mA) اور اختیاری وقت میں تاخیر پیش کرتا ہے — ذاتی حفاظت (≤30mA) یا آگ سے بچاؤ (100mA–500mA+) کے لیے موزوں تحفظ کو فعال کرنا۔ ملٹی فیز سے چلنے والے الیکٹرانکس کے ساتھ، یہ فعال رہتا ہے چاہے ایک فیز ناکام ہو جائے یا وولٹیج 50V تک گر جائے، جس سے سرنگوں، بلند و بالا، نقل و حمل کے مرکزوں اور صنعتی پلانٹس جیسے اہم بنیادی ڈھانچے میں بے مثال وشوسنییتا کو یقینی بنایا جا سکتا ہے۔

کلیدی وضاحتیں

ماڈل: DAM1L سیریز - ارتھ لیکیج MCCB (CBR قسم MCCB)

پولز: 4P (معیاری؛ 3P درخواست پر دستیاب)

ریٹیڈ کرنٹ (ان میں): 10A - 500A

شرح شدہ وولٹیج: 400V / 415V AC، 50Hz

موصلیت وولٹیج (Ui): 400V (≤160A)، 690V (>250A)

بقایا موجودہ ترتیبات (I△n): 30mA، 100mA، 300mA، 500mA، 1000mA

ایڈجسٹمنٹ: I△n اور ٹرپ ٹائم کی سائٹ پر ایڈجسٹمنٹ (فوری یا تاخیر سے)

توڑنے کی صلاحیت کی اقسام:

B قسم: بنیادی (Inm <100A)

S قسم: معیاری

H قسم: ہائی بریکنگ (>160A)

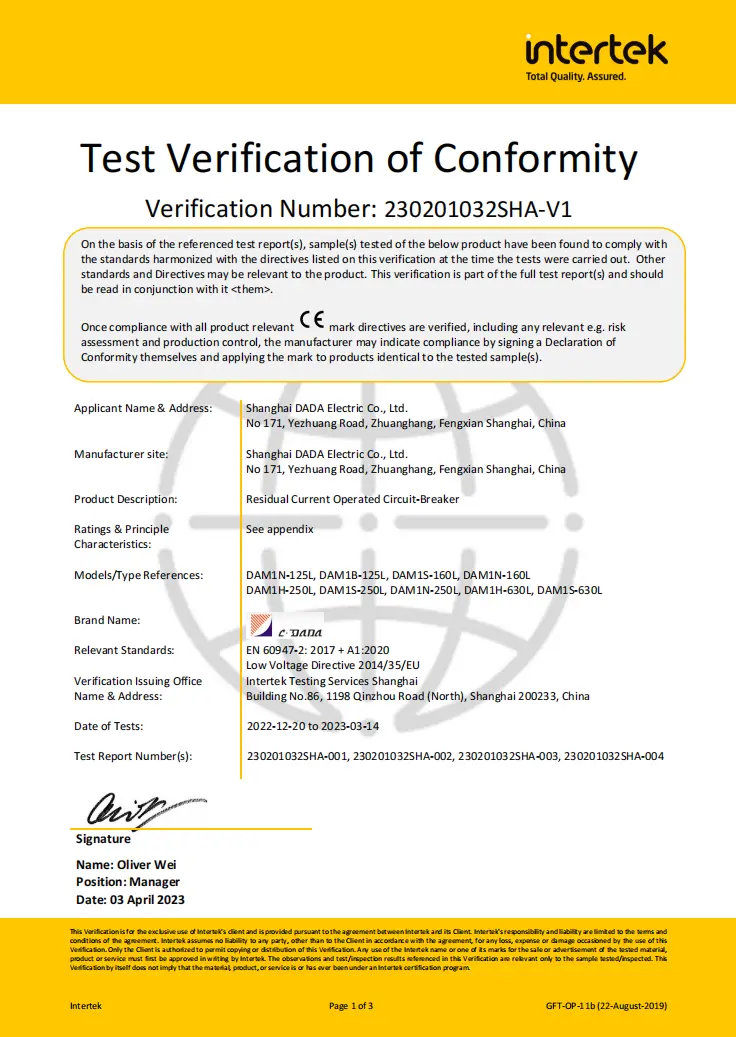

سرٹیفیکیشن: CE، CB، SEMKO

اہم خصوصیات:

★ ملٹی فیز سے چلنے والا RCD سرکٹ → 50V تک کام کرتا ہے۔

★ الگ الگ اہم اور arcing رابطے

★ پش ٹو ٹرپ ٹیسٹ بٹن

★ سایڈست مقناطیسی ترتیب (0.8–1.0×ان)

★ مضبوط EMI/RFI اینٹی مداخلت کی صلاحیت

★ مکمل آلات کی حد: شنٹ ٹرپ، معاون/الارم رابطے، روٹری ہینڈل

تکنیکی ڈیٹا شیٹ

ارتھ لیکیج سرکٹ بریکرز (ELCB)

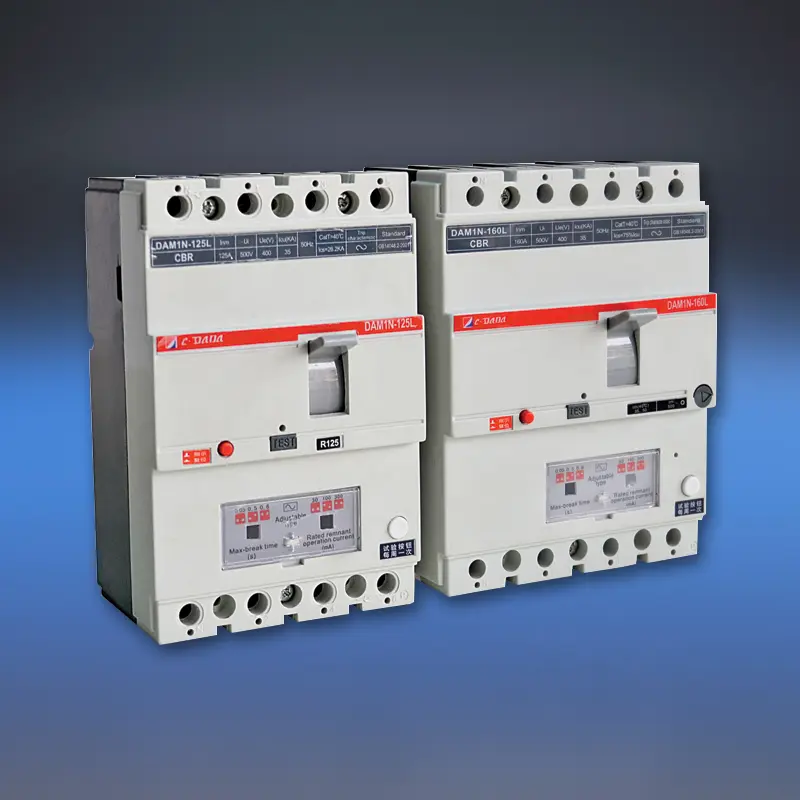

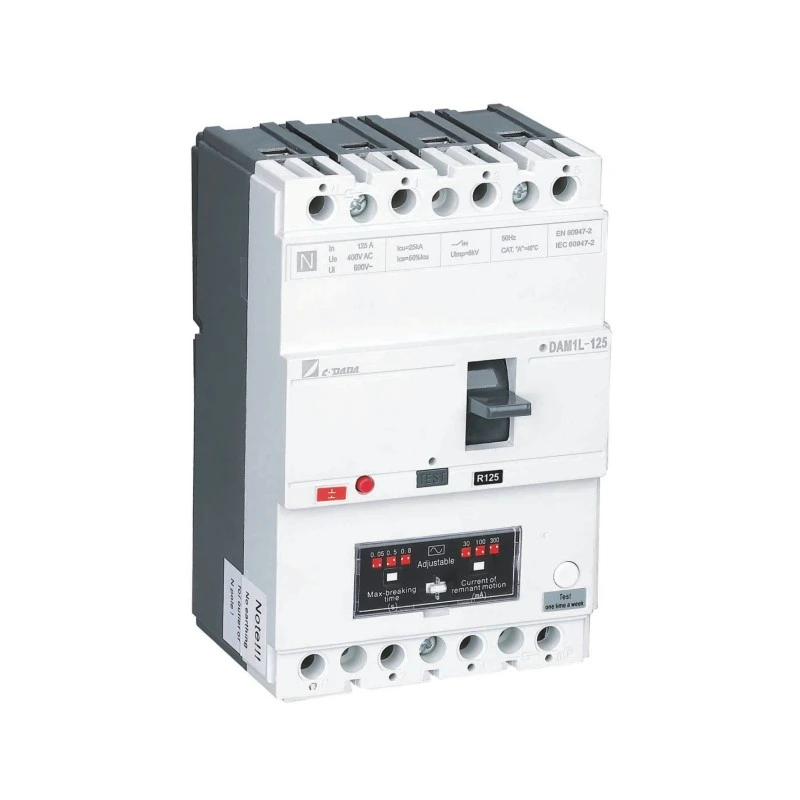

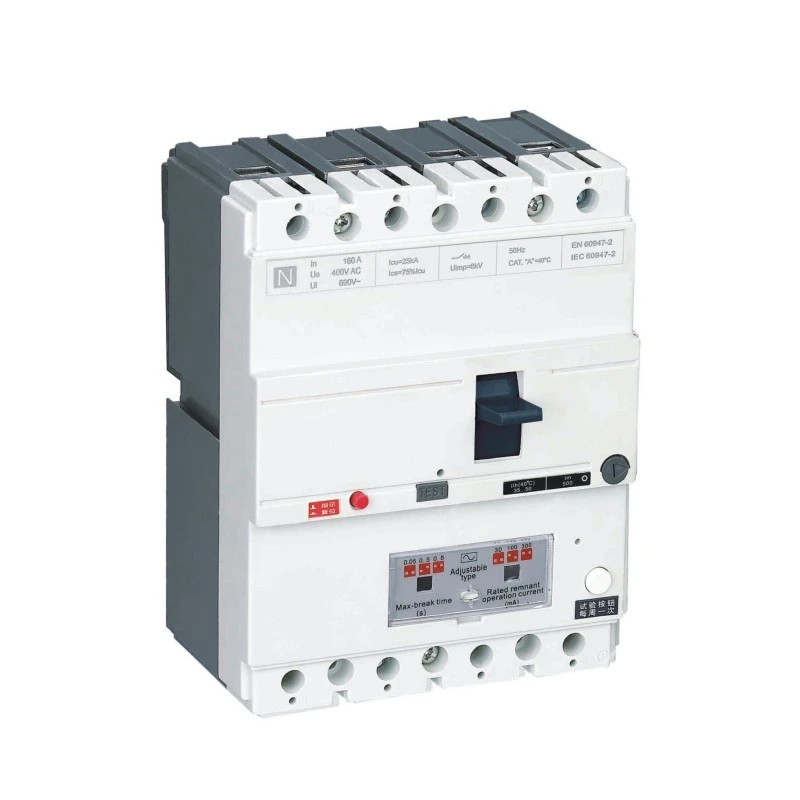

ماڈل			DAM1-125L			DAM1-160L
صلاحیت کوڈ توڑنا			B	N	S	B	N	S
فریم کے سائز کا ریٹیڈ کرنٹ- Inm (A)			125A			160A
ریٹیڈ کرنٹ ان (40,50 یا 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
قطب کی تعداد			4P			4P
ICU (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(چوٹی)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
بقایا موجودہ حد (mA)			100-300-500			100-300-500
وقت کی تاخیر(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
ڈائی الیکٹرک پراپرٹی (V)			2500			3000
تنہائی کا فاصلہ (ملی میٹر)			≤30/0			≤30/0
برداشت	کل سائیکل		8000			8000
	برقی زندگی		1000			1000
	مکینیکل لائف		7000			7000
زمرہ (EN 60947-2/IEC 60947-2)	مین سرکٹ		A/0			A/0
	معاون سرکٹ		AC-15			AC-15
وولٹیج ریلیز کے تحت			√			√
شنٹ ریلیز			√			√
معاون رابطہ			√			√
الارم رابطہ			√			√
معاون رابطہ اور الارم رابطہ			√			√
ہینڈل آپریشن میکانزم			√			√
الیکٹریکل آپریشن میکانزم			√			√
ٹرمینل کور			√			√
فیز سیپریٹر			√			√
	ڈبلیو (ملی میٹر)	3P	-			-
		4P	101			120
	L (ملی میٹر)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
وزن	فکسڈ ورژن 3P/4P		-			-
	پلگ ان ورژن 3P/4P		-			-
	ورژن 3P/4P نکالیں۔		-			-

لیکیج پروٹیکشن کے ساتھ CDADA MCCB کا انتخاب کیوں کریں؟

★ سچا انٹیگریٹڈ سیفٹی

ایڈ آن RCD ماڈیولز کے برعکس، DAM1L میں بلٹ ان، فیکٹری کیلیبریٹڈ لیکیج پروٹیکشن ہے — کامل ہم آہنگی کو یقینی بنانا اور مطابقت کے مسائل کو ختم کرنا۔

★ RCD سرکٹ کے لئے ملٹی فیز پاور

ابتدائی RCDs ناکام ہو گئے اگر ایک مرحلہ ضائع ہو جائے۔ سی ڈی اے ڈی اے کا ڈیزائن حفاظتی الیکٹرانکس کو طاقت دینے کے لیے تمام مراحل کا استعمال کرتا ہے، اس لیے یہ فیز کے نقصان یا شدید کم وولٹیج کے دوران بھی کام کرتا رہتا ہے۔

★ ایک ڈیوائس میں دوہری تحفظ کے اہداف

◆ 30mA: ذاتی جھٹکے سے تحفظ کے لیے IEC کی ضروریات کو پورا کرتا ہے۔

◆ 100mA–1000mA: چھوٹے، مسلسل زمینی نقائص سے موصلیت کے انحطاط کی آگ کو روکتا ہے

★ حقیقی دنیا کے حالات کے لیے فیلڈ سایڈست

حفاظت کو برقرار رکھتے ہوئے گیلے ماحول (مثلاً کار واش، فارمز) میں پریشانی سے بچنے کے لیے حساسیت اور وقت میں تاخیر۔

★ صنعتی گریڈ کی وشوسنییتا

زیادہ توڑنے کی صلاحیت (H-type)، مضبوط آرک سیپریشن، اور IP20+ ٹرمینل پروٹیکشن اسے سخت تجارتی اور صنعتی ترتیبات کے لیے موزوں بناتی ہے۔

★ عالمی تعمیل، مقامی قدر

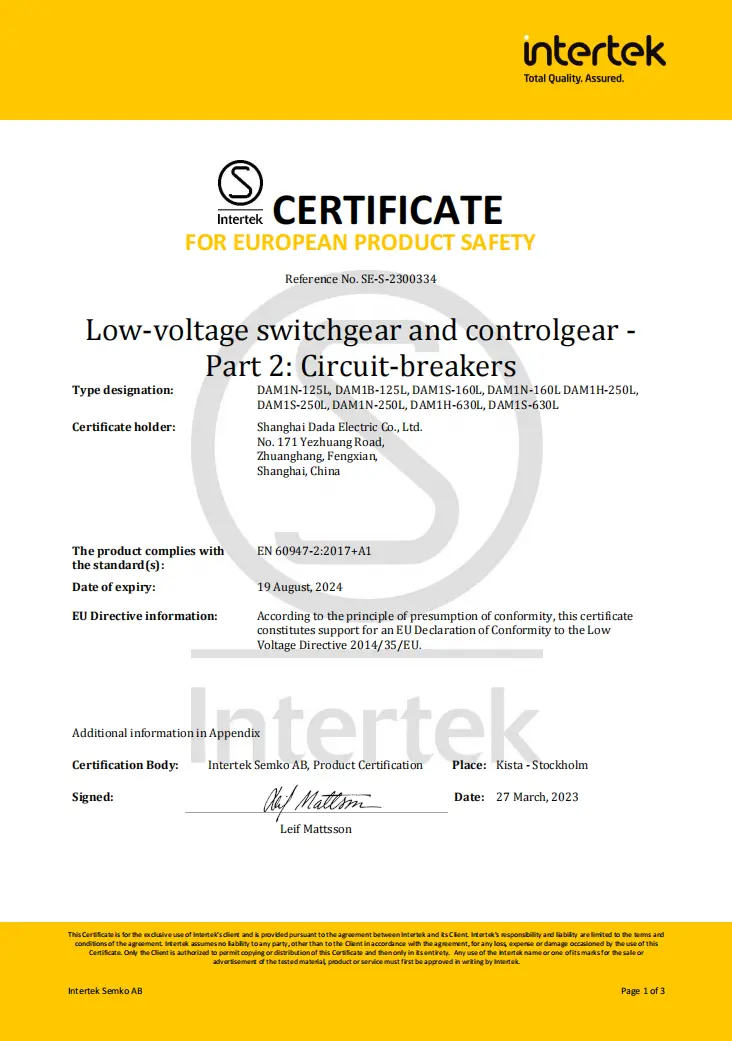

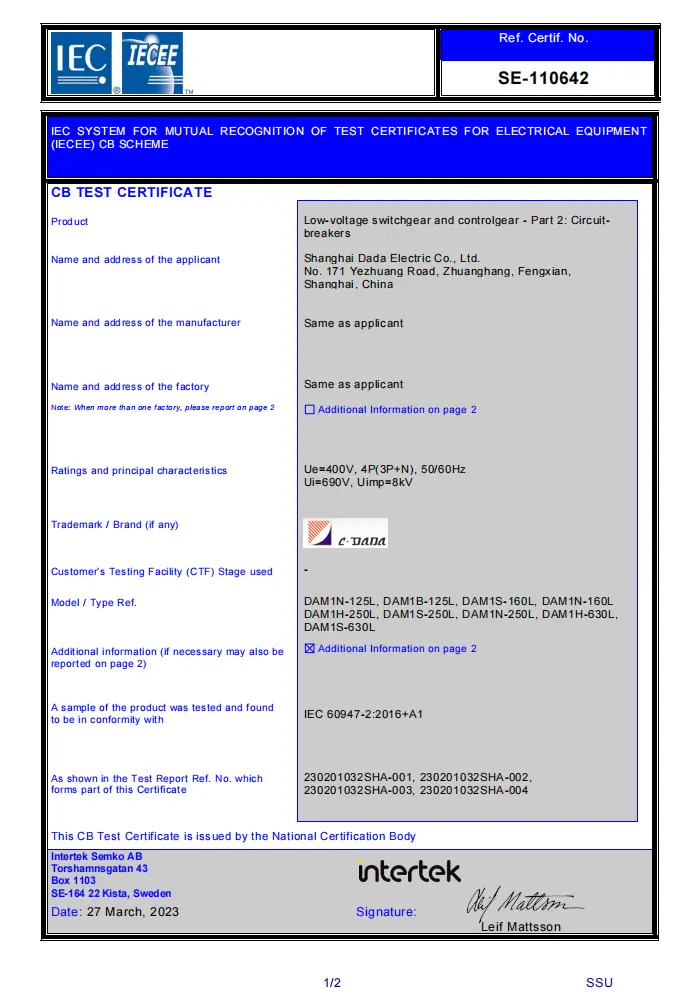

یورپ کے لیے تصدیق شدہ (CE/CB)، نورڈک ممالک (SEMKO)—ایک قابل اعتماد چینی صنعت کار سے مسابقتی قیمتوں کے ساتھ— برآمدی منصوبوں کے لیے مثالی۔

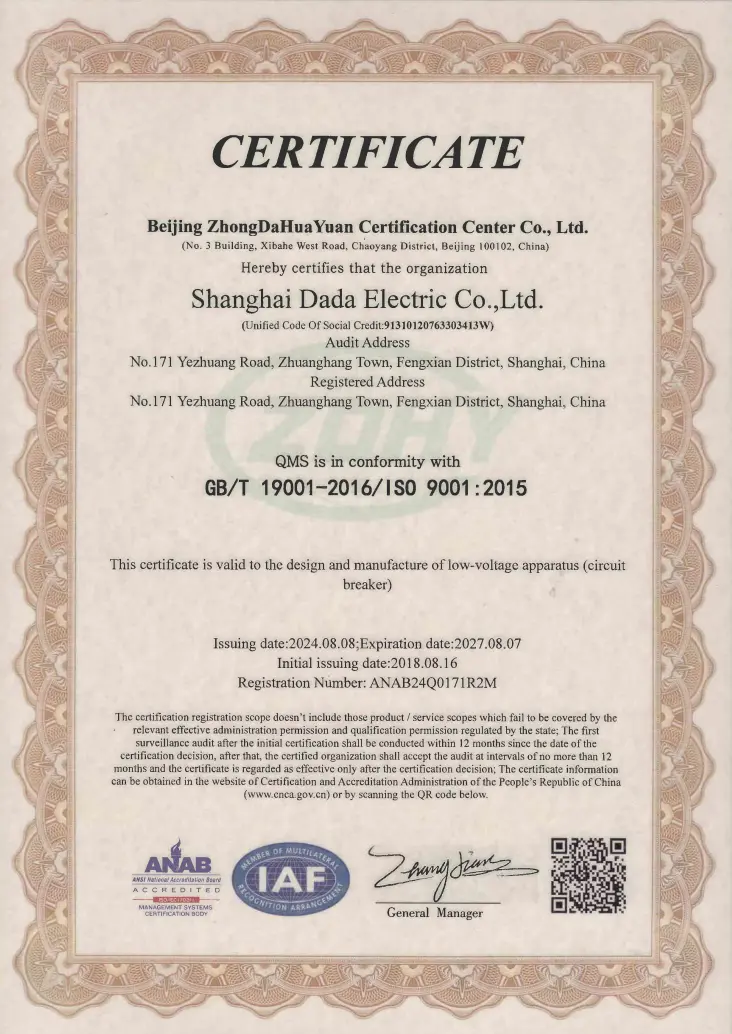

★ ہماری مینوفیکچرنگ سہولت ISO9001:2015 کوالٹی مینجمنٹ سسٹم کے تحت تصدیق شدہ ہے۔

عام ایپلی کیشنز

بلند و بالا رہائشی: مرکزی آمدنی والے یا فرش پینل (آگ کے خطرے میں کمی کے لیے 300mA)

سرنگیں اور سب ویز: اہم انفراسٹرکچر جس میں ناکامی سے محفوظ رساو کا پتہ لگانے کی ضرورت ہوتی ہے

ہسپتال اور اسکول: گیلے علاقوں میں 30mA تحفظ (لیبز، بیت الخلاء)

صنعتی پلانٹس: زمینی غلطی کی نگرانی کے ساتھ موٹر فیڈر

تعمیراتی سائٹس: اہلکاروں کے تحفظ کے ساتھ بجلی کی عارضی تقسیم

اکثر پوچھے گئے سوالات

Q1: ایک معیاری MCCB اور MCCB میں لیکیج پروٹیکشن کے ساتھ کیا فرق ہے؟

A1: ایک معیاری MCCB صرف اوورلوڈ اور شارٹ سرکٹ سے بچاتا ہے۔ DAM1L بقایا کرنٹ (زمین کے رساو) کا پتہ لگاتا ہے — ٹرپنگ جب کرنٹ زمین پر نکلتا ہے (جیسے، کسی شخص یا خراب موصلیت کے ذریعے)، بجلی کے جھٹکے یا آگ کو روکتا ہے۔

Q2: کیا میں ذاتی تحفظ کے لیے 100A MCCB RCD استعمال کر سکتا ہوں؟

A2: صرف اس صورت میں جب 30mA پر سیٹ ہو۔ ریٹیڈ کرنٹ (100A) بوجھ کی گنجائش کی وضاحت کرتا ہے۔ بقایا ترتیب (I△n) حفاظتی فعل کی وضاحت کرتی ہے۔ جھٹکے سے بچاؤ کے لیے، I△n کا ≤30mA ہونا چاہیے، قطع نظر ان میں۔

Q3: RCD سرکٹ کو ملٹی فیز پاور کی ضرورت کیوں ہے؟

A3: اگر صرف ایک فیز سے طاقت ہو تو، سنگل فیز کی ناکامی رساو کے تحفظ کو غیر فعال کر دے گی۔ سی ڈی اے ڈی اے کا ملٹی فیز ڈیزائن اس بات کو یقینی بناتا ہے کہ فیز کے نقصان یا کم وولٹیج (50V تک) کے دوران بھی RCD فعال رہے — جو حفاظتی تسلسل کے لیے اہم ہے۔

Q4: کیا 4P لیکیج MCCB TT یا TN-S سسٹمز کے لیے موزوں ہے؟

A4: ہاں—یہ TT، TN-S، اور IT سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ 4P ڈیزائن تمام مراحل کو توڑتا ہے اور غیر جانبدار، TT سسٹمز کے لیے ضروری ہے جہاں نیوٹرل قابل اعتماد طریقے سے اوپر کی طرف گراؤنڈ نہیں ہوتا ہے۔

Q5: ماڈیولر RCD + MCCB امتزاج پر CDADA کا انتخاب کیوں کریں؟

A5: CDADA DAM1L پیشکش کرتا ہے:

● چھوٹے فٹ پرنٹ (مربوط بمقابلہ دو آلات)

● گارنٹیڈ کوآرڈینیشن (کوئی غیر مماثل خطرہ نہیں)

● کم قیمت اور وائرنگ کی پیچیدگی

● اعلی وشوسنییتا (واحد مہر بند یونٹ)

● فکسڈ حساسیت RCDs کے ساتھ سائٹ پر ایڈجسٹ ایبلٹی ممکن نہیں ہے۔
