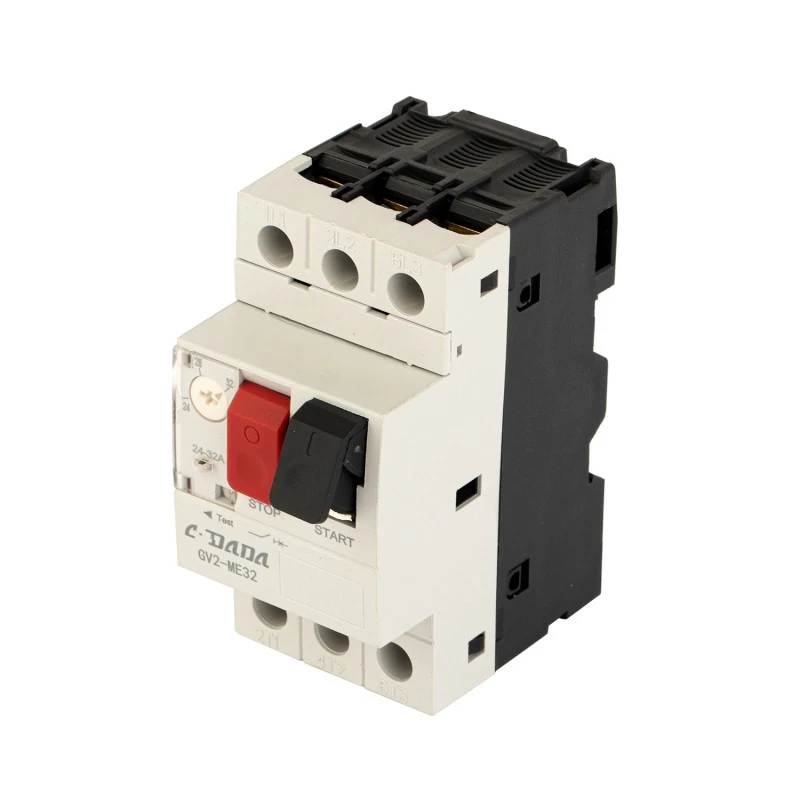

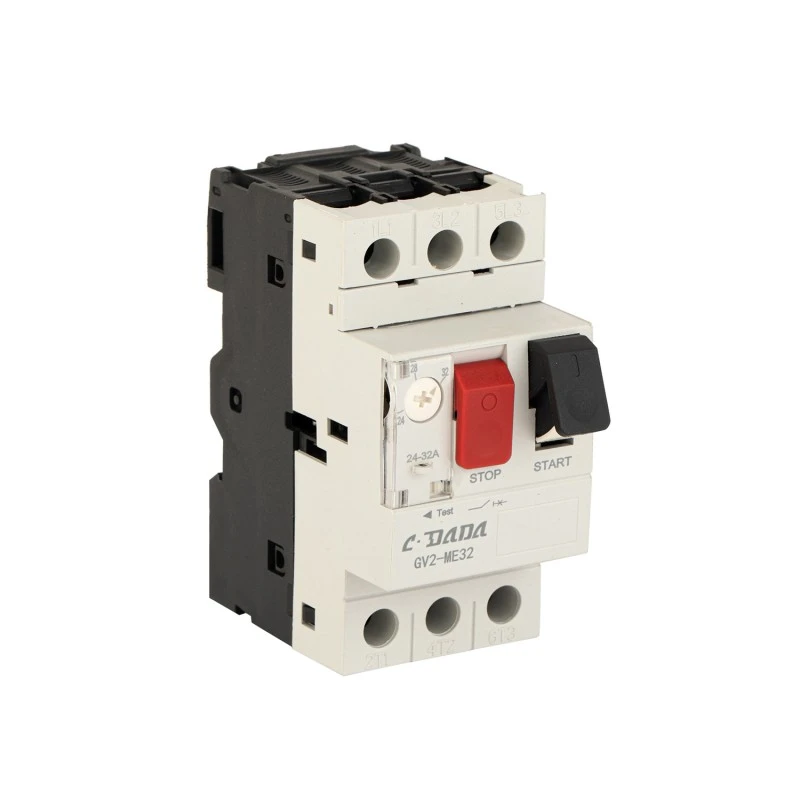

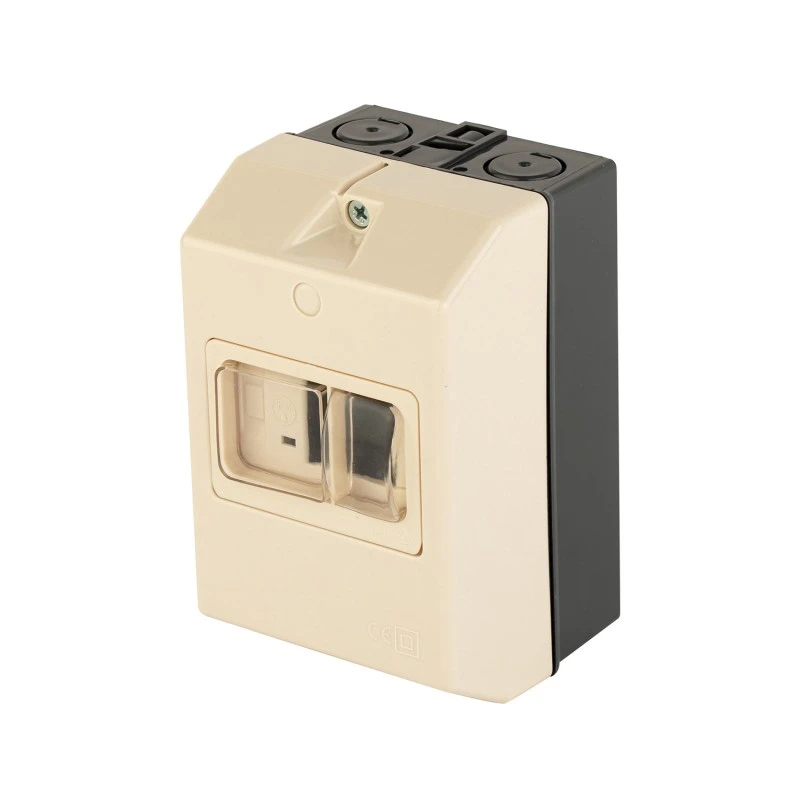

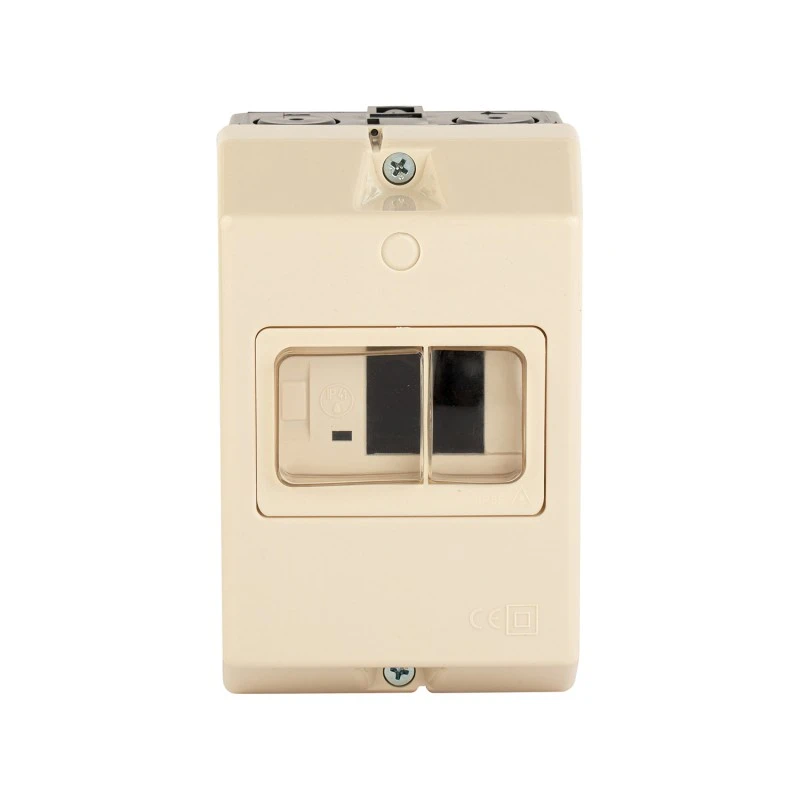

GV2 2P موٹر پروٹیکشن سرکٹ بریکر

CDADA GV2 2P موٹر پروٹیکشن سرکٹ بریکر (MPCB) کے ساتھ موٹر پروٹیکشن کو آسان بنائیں ایک اعلی درستگی والا، کمپیکٹ سلوشن جسے Shanghai DADA Electric CO., LTD نے بنایا ہے۔ اگلی نسل کے ٹیکنالوجی پلیٹ فارم کا استعمال کرتے ہوئے اور مکمل طور پر خودکار پیداوار۔ سنگل فیز یا ٹو فیز موٹر سرکٹس کے لیے ڈیزائن کیا گیا، GV2 2P اوورلوڈ، شارٹ سرکٹ، فیز نقصان (3 فیز ایپلی کیشنز کے لیے جب سیٹ میں استعمال ہوتا ہے) اور ایک DIN-ریل ماونٹڈ ڈیوائس میں الگ تھلگ کام کرتا ہے۔

0.1A سے 32A کی ایڈجسٹ سیٹنگ رینج کے ساتھ، محیط درجہ حرارت کے تغیرات کے لیے تھرمل معاوضہ، اور 690V کا درجہ بند موصلیت کا وولٹیج، یہ پمپ، پنکھے، کمپریسرز، کنویئرز، اور HVAC سسٹمز میں چھوٹی موٹروں کے لیے قابل اعتماد تحفظ کو یقینی بناتا ہے۔ CE معیارات کے مطابق، 110,000 مکینیکل اور الیکٹریکل آپریشنز کی خاصیت، اور اختیاری لوازمات جیسے معاون رابطے، شنٹ ریلیز، اور انڈر وولٹیج ریلیز سے لیس، CDADA GV2 MPCB صنعتی درجے کی کارکردگی کو جگہ بچانے والے 2-پول فارمیٹ میں فراہم کرتا ہے۔

کلیدی وضاحتیں

ماڈل سیریز: GV2 2P MPCB

برانڈ: CDADA | صنعت کار: شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ

سرٹیفیکیشن: عیسوی

کھمبے: 2P (سنگل فیز موٹرز کے لیے مثالی یا 3 فیز پروٹیکشن سیٹ کے حصے کے طور پر)

موجودہ رینج کی ترتیب: 0.1A - 32A (ڈائل کے ذریعے ایڈجسٹ)

فریم کی درجہ بندی: 32A

ریٹیڈ آپریٹنگ وولٹیج: 690V AC

شرح شدہ موصلیت وولٹیج (Ui): 690V

Impulse Withstand Voltage (Uimp): 6000V

آپریٹنگ فریکوئنسی: 50/60Hz

ٹرپ کلاس: 10A (عام مقصد والی موٹروں کے لیے معیاری)

حفاظتی افعال:

★ تھرمل اوورلوڈ تحفظ

★ شارٹ سرکٹ تحفظ

★ فیز نقصان سے تحفظ* (*جب 3-پول کنفیگریشن یا مربوط سیٹ میں استعمال کیا جاتا ہے)

★  آئسولیشن فنکشن (مرئی وقفہ)

★ بلٹ میں درجہ حرارت معاوضہ

مکینیکل لائف: 110,000 آپریشنز

الیکٹریکل لائف (AC-3, 400V): 110,000 آپریشنز

ٹارک ٹارک: 1.7 N·m

آپریشن کی قسم: واضح ٹرپ انڈیکیٹر کے ساتھ پش بٹن آن/آف

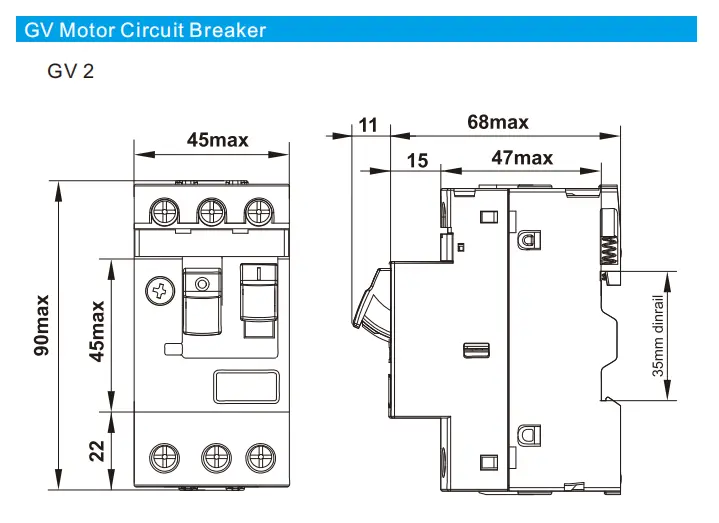

بڑھتے ہوئے: 35 ملی میٹر DIN ریل

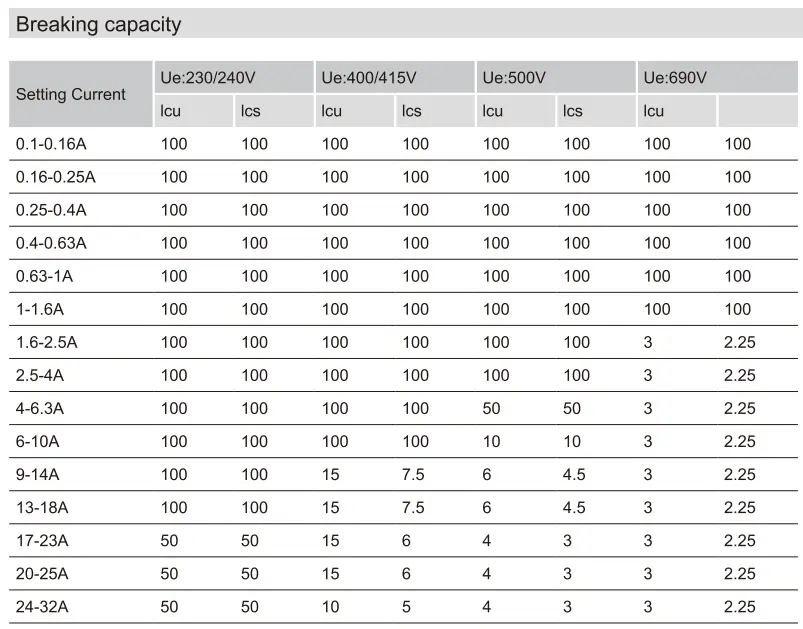

تکنیکی ڈیٹا شیٹ

CDADA GV2 2P موٹر پروٹیکشن سرکٹ بریکر کیوں منتخب کریں؟

★ آل ان ون موٹر پروٹیکشن

سرکٹ بریکر + تھرمل اوورلوڈ ریلے + آئسولیٹر کو یکجا کرتا ہے — الگ الگ اجزاء کی ضرورت کو ختم کرتا ہے۔

★ صحت سے متعلق اور استحکام

درجہ حرارت سے معاوضہ دینے والا طریقہ کار محیطی تبدیلیوں (مثلاً، گرم ورکشاپس یا ٹھنڈے تہہ خانے) سے قطع نظر مسلسل ٹرپنگ کو یقینی بناتا ہے۔

★ اعلی استحکام

110,000 مکینیکل/الیکٹریکل سائیکل— طویل مدتی وشوسنییتا میں بہت سے حریفوں کو پیچھے چھوڑنا۔

★ خلائی بچت 2P ڈیزائن

کمپیکٹ کنٹرول پینلز، OEM مشینری، اور ریٹروفٹ پروجیکٹس کے لیے مثالی جہاں پینل رئیل اسٹیٹ محدود ہے۔

★ مکمل آلات ماحولیاتی نظام

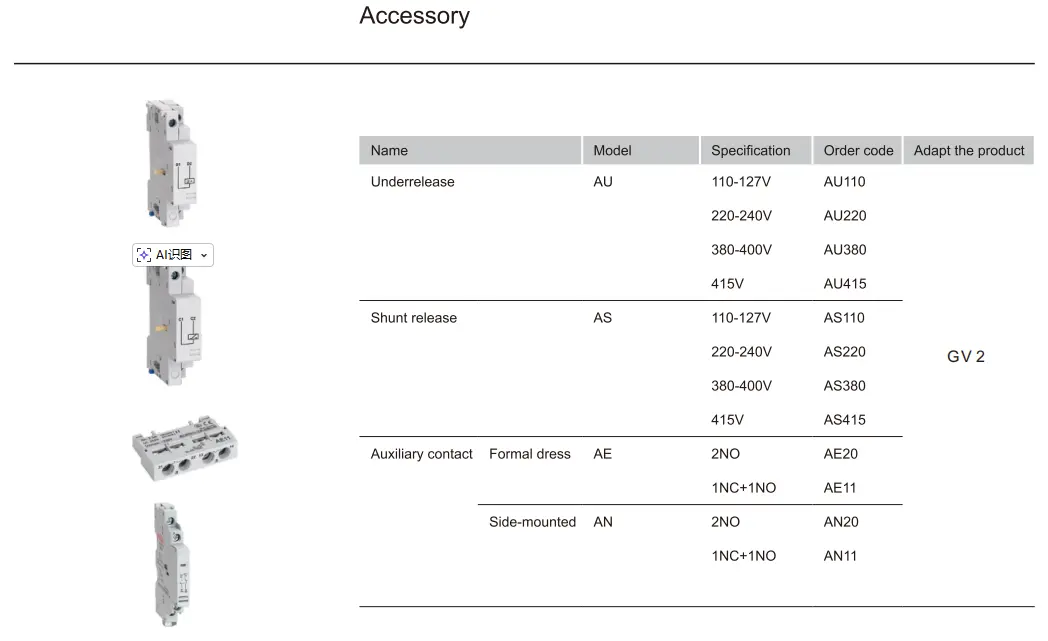

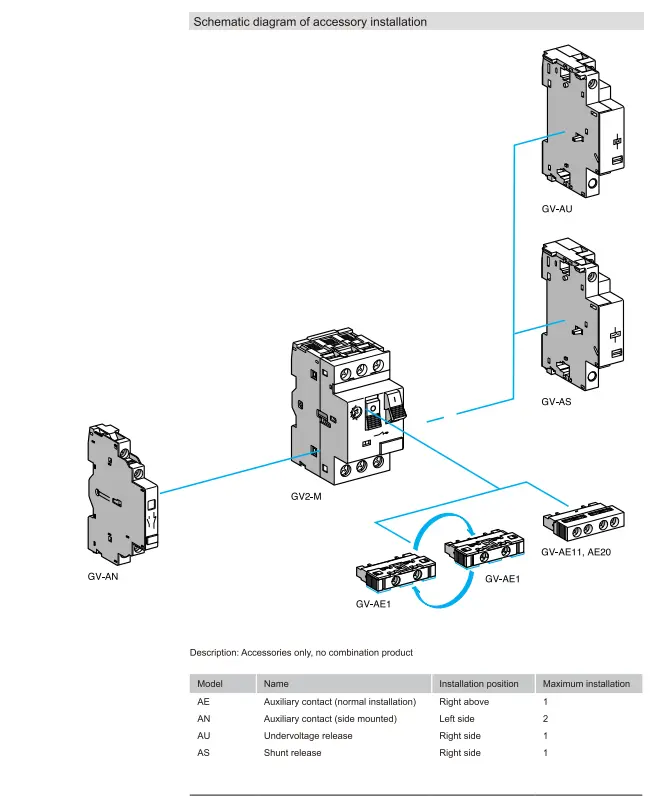

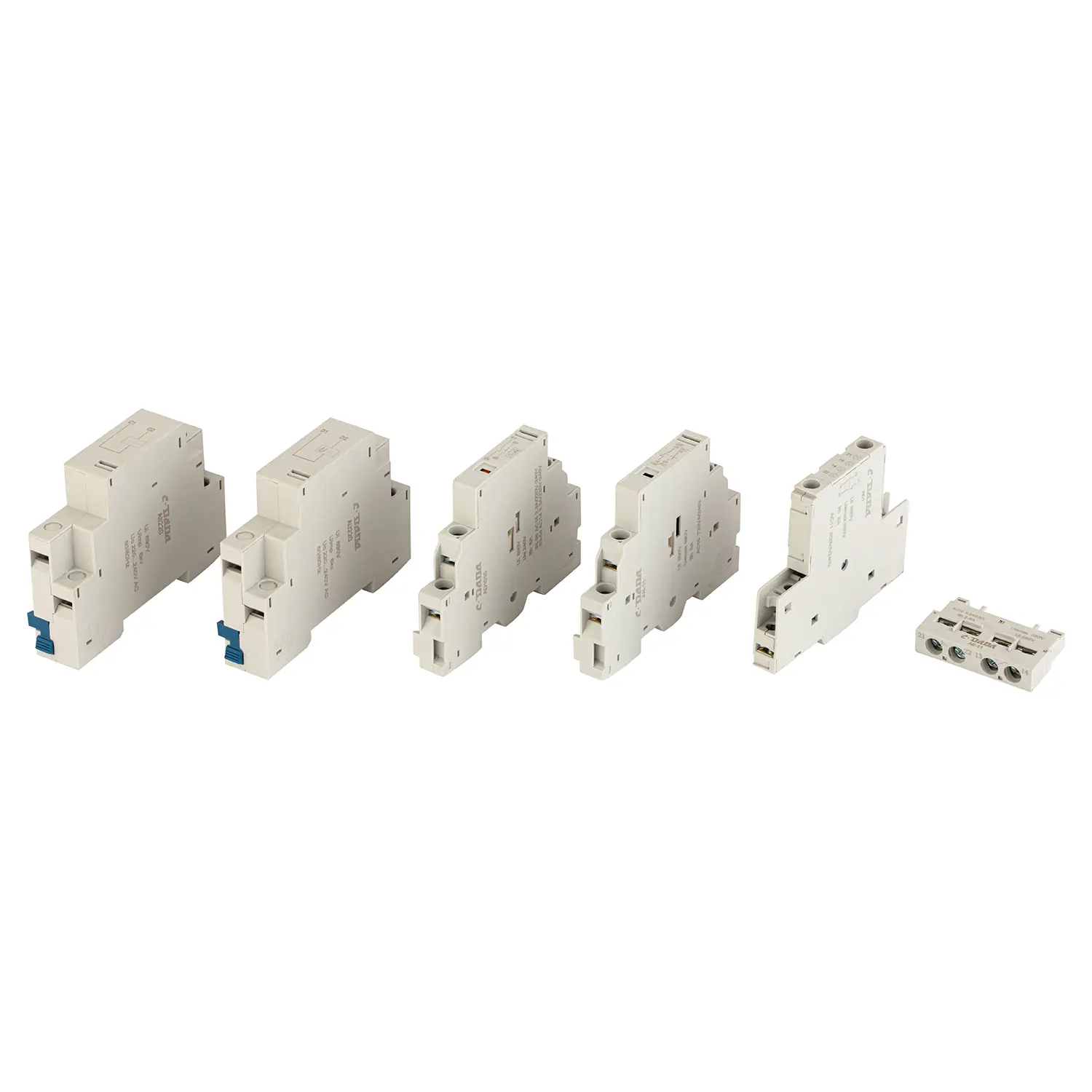

AE (فرنٹ آکسیلری)، AN (سائیڈ آکسیلری)، AU (انڈرولٹیج ریلیز)، AS (شنٹ ٹرپ) کو سپورٹ کرتا ہے—ریموٹ سگنلنگ، آٹو شٹ ڈاؤن، یا PLC انضمام کو فعال کرتا ہے۔

★ عالمی تعمیل

690V درجہ بندی کے ساتھ CE تصدیق شدہ — یورپی، ایشیائی، افریقی، اور لاطینی امریکی مارکیٹوں کے لیے موزوں ہے۔

★ خودکار پیداواری سازوسامان، معیاری آپریٹنگ طریقہ کار، سخت آنے والے مواد کے معائنہ، عمل میں جانچ، اور اہم پیرامیٹرز کے لیے حتمی 100% فنکشنل ٹیسٹنگ کے ذریعے مستقل مزاجی کو یقینی بنایا جاتا ہے۔

عام ایپلی کیشنز

سنگل فیز موٹرز: پمپ، گیراج کے دروازے کھولنے والے، چھوٹے کمپریسر

OEM مشینری: پیکیجنگ مشینیں، فوڈ پروسیسنگ کا سامان

HVAC سسٹمز: فین کوائل یونٹس، چھوٹے چلرز

بلڈنگ آٹومیشن: لفٹ کے معاون، وینٹیلیشن کنٹرول

ریٹروفٹ پروجیکٹس: فیوز + تھرمل ریلے کو مربوط MPCB کے ساتھ تبدیل کرنا

اکثر پوچھے گئے سوالات

Q1: MPCB اور معیاری سرکٹ بریکر میں کیا فرق ہے؟

A1: موٹر پروٹیکشن سرکٹ بریکر (MPCB) جیسا کہ GV2 فراہم کرتا ہے:

● ایڈجسٹ تھرمل اوورلوڈ تحفظ (موٹر FLC سے مماثل)

● مقناطیسی شارٹ سرکٹ تحفظ

● فیز نقصان کا پتہ لگانا (3P ورژن میں)

● آئسولیشن فنکشن

→ معیاری MCBs صرف شارٹ سرکٹ اور فکسڈ اوورلوڈ پروٹیکشن پیش کرتے ہیں — موٹر کے لیے موزوں نہیں۔

Q2: کیا 2P GV2 3 فیز موٹر کی حفاظت کر سکتا ہے؟

A2: اکیلا نہیں۔ 3 فیز موٹرز کے لیے، آپ کو تین GV2 یونٹس (فی فیز میں ایک) ایک ساتھ مربوط ہونا چاہیے، یا 3P MPCB استعمال کریں۔ تاہم، 2P GV2 سنگل فیز موٹرز یا کنٹرول سرکٹس کے لیے بہترین ہے۔

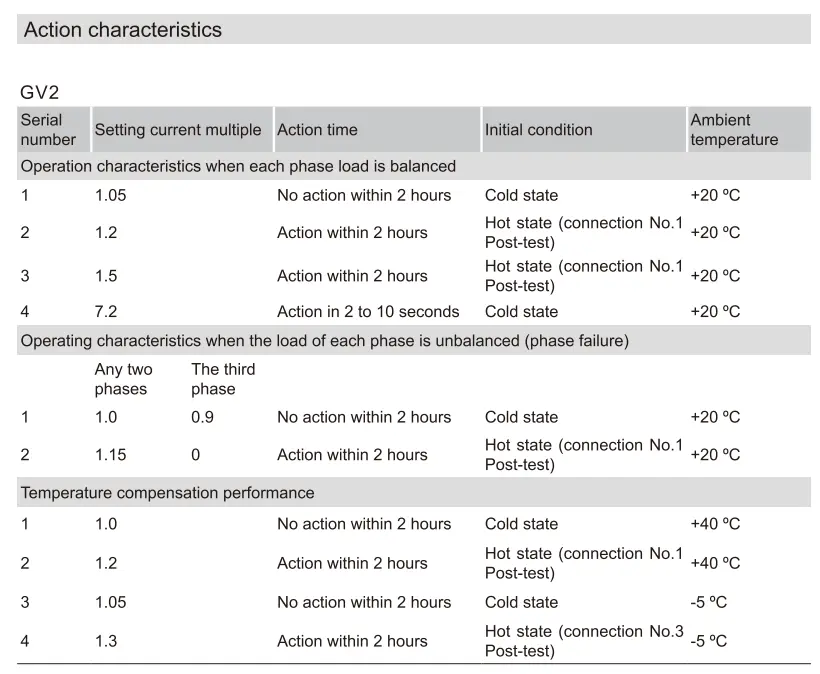

Q3: "ٹرپ کلاس 10A" کا کیا مطلب ہے؟

A3: یہ اس بات کی وضاحت کرتا ہے کہ اوورلوڈ کے تحت بریکر کتنی تیزی سے ٹرپ کرتا ہے۔ کلاس 10A کا مطلب ہے کہ یہ 10 سیکنڈ کے اندر 7.2× سیٹنگ کرنٹ پر ٹرپ کرے گا — معیاری گلہری-کیج موٹرز کے لیے مثالی بغیر زیادہ شروع ہونے والے ٹارک کے۔

Q4: کیا یہ واقعی درجہ حرارت کی تلافی کرتا ہے؟

A4: جی ہاں! دائمی پٹی کو تھرمل طور پر معاوضہ دیا جاتا ہے، لہذا ٹرپنگ درست رہتی ہے چاہے 0 ° C کے گودام میں نصب ہو یا 50 ° C انکلوژر میں۔

Q5: دوسرے برانڈز کے مقابلے CDADA GV2 کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

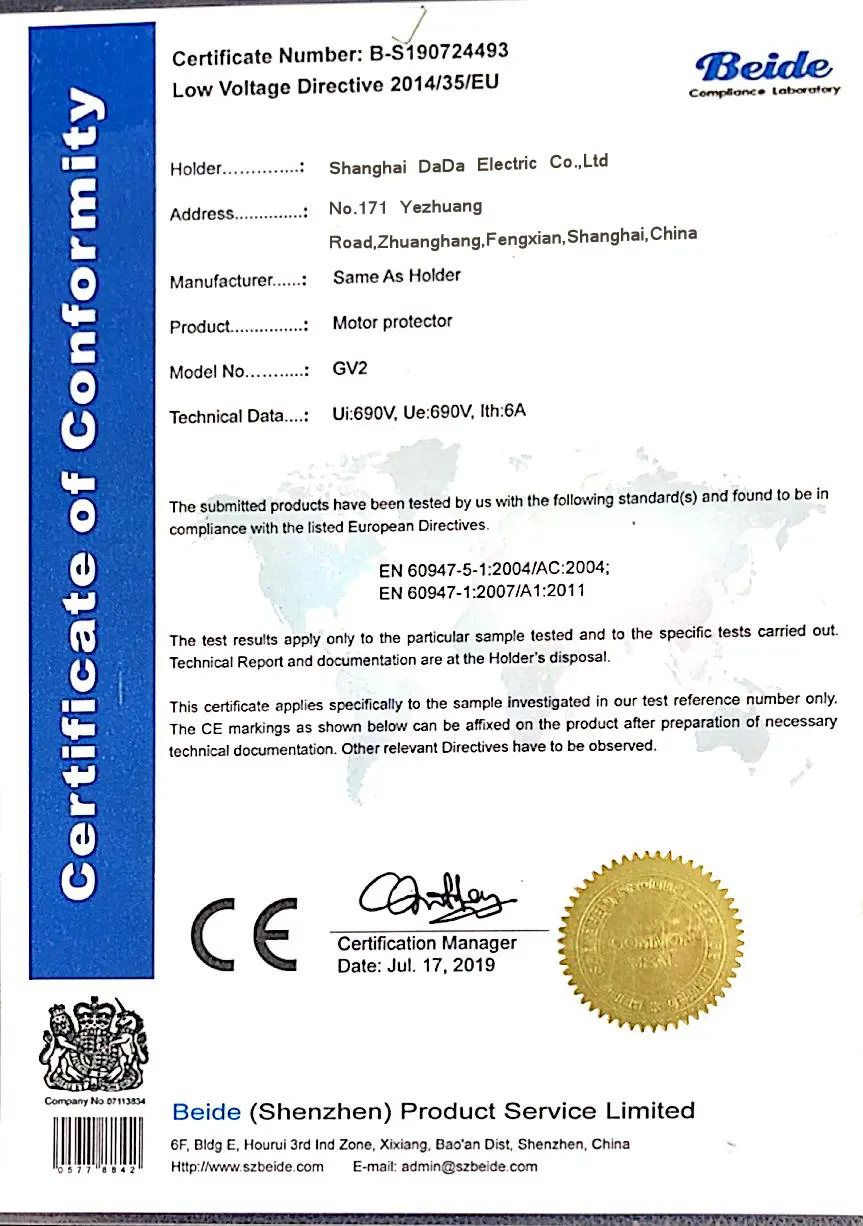

● ٹیسٹ رپورٹس کے ساتھ صحیح CE سرٹیفیکیشن

● خودکار پیداوار → مستقل معیار اور کم خرابی کی شرح

● مکمل لوازمات کی مطابقت (AE/AN/AU/AS)

● OEMs اور تقسیم کاروں کے لیے مسابقتی قیمتوں کا تعین

● انگریزی میں تیز تکنیکی مدد اور دستاویزات
