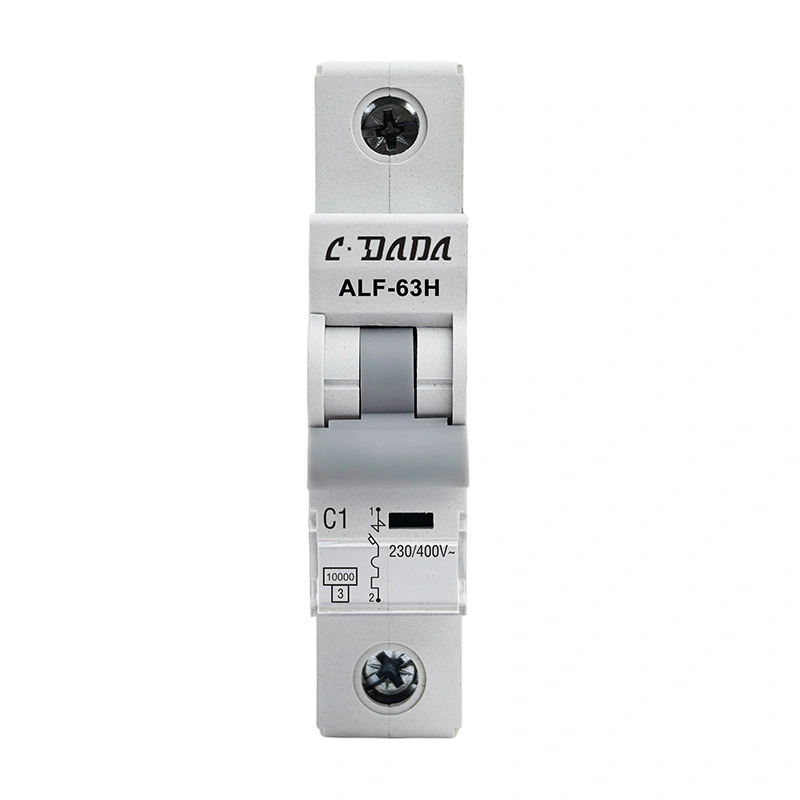

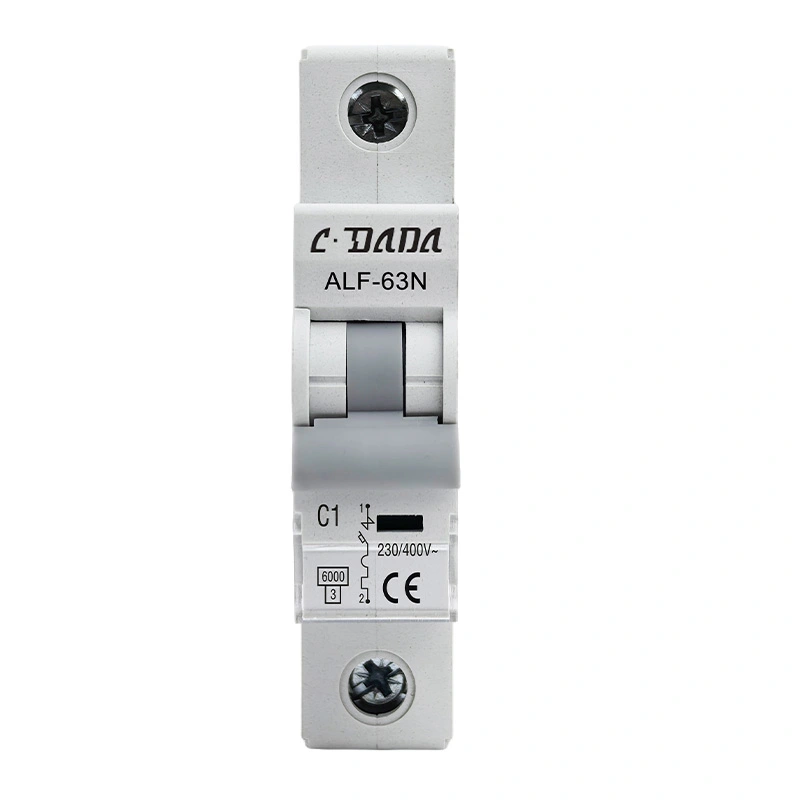

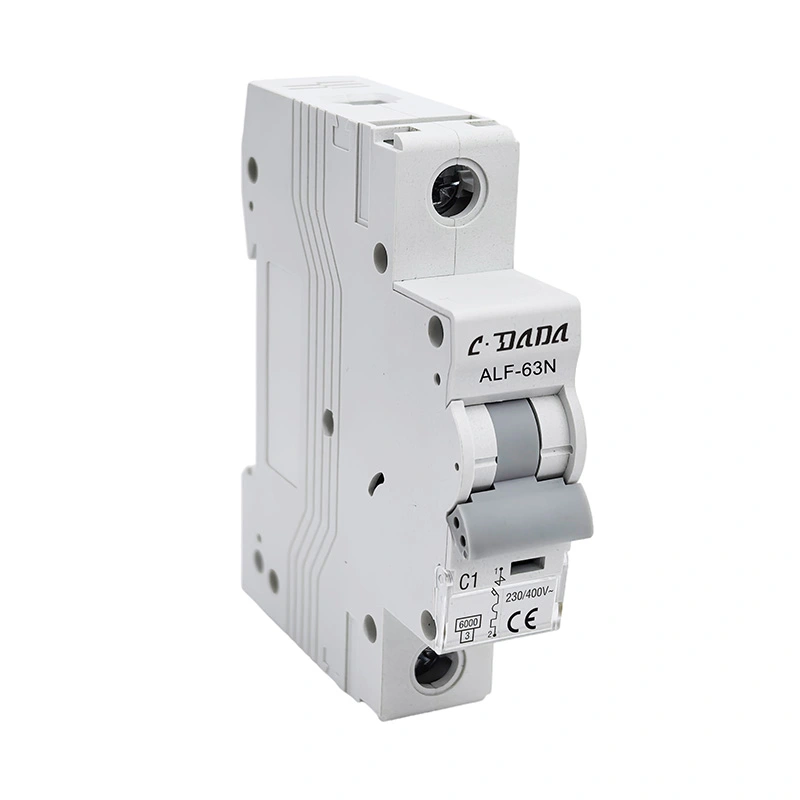

6KA 10kA منی ایچر سرکٹ بریکر

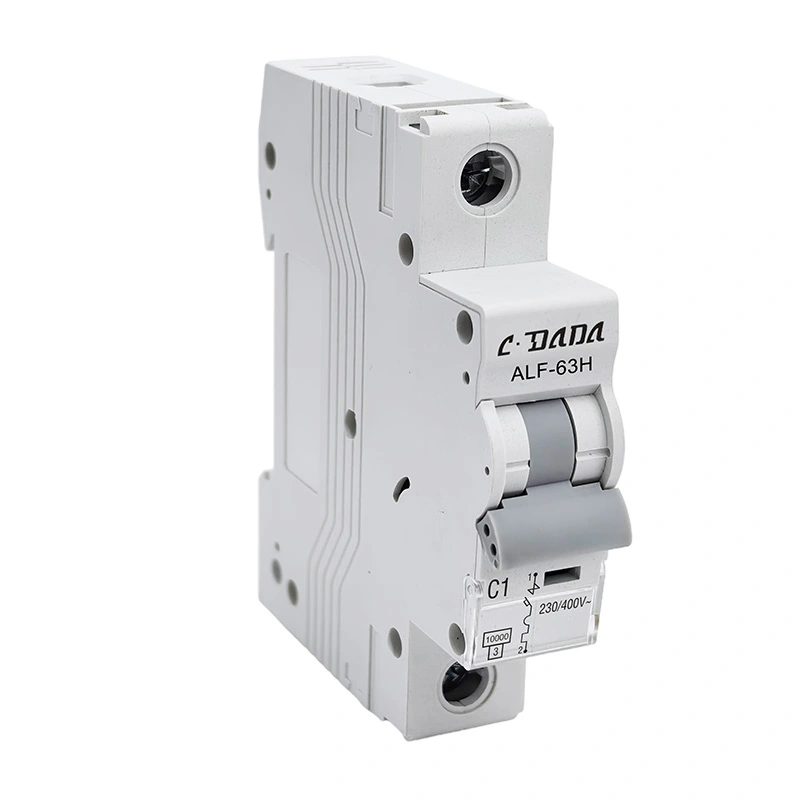

ALF-63N/H سیریز ہائی بریکنگ 6KA 10kA منی ایچر سرکٹ بریکر (MCB)، IEC60898 معیار کے مطابق ہے، MCB میں قابل اعتماد کارکردگی، عین حفاظتی فنکشن، مختصر ریلیز کا وقت، اور زیادہ وقفے کی گنجائش، چھوٹے حجم کی خصوصیت ہے۔ یہ وسیع پیمانے پر استعمال کیا جاتا ہے اور رابطہ کاروں، سوئچ گیئر، اور الیکٹرک اپریٹس کے اوورلوڈ ہوتا ہے۔

CDADA سے رابطہ کریں اور ہمیں اپنے کارخانہ دار کے طور پر منتخب کریں، ہم OEM/ODM خدمات پیش کر سکتے ہیں۔

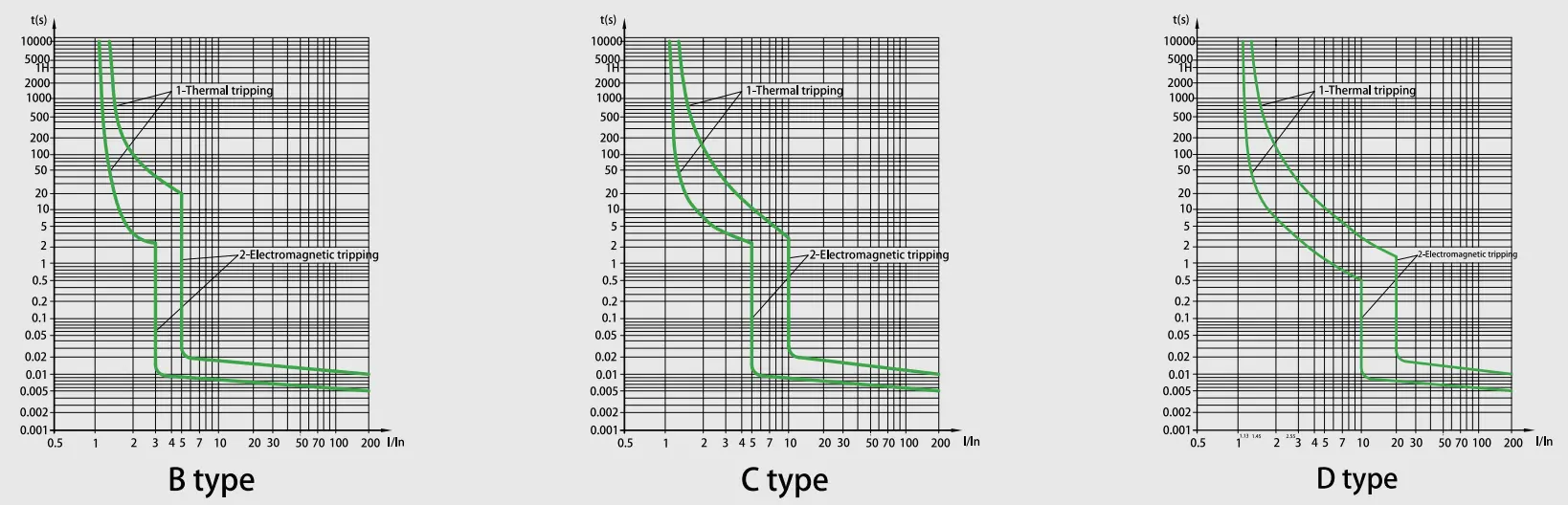

خصوصیت کا منحنی خطوط

تکنیکی تفصیلات

ALF-63N/H سیریز 6KA 10kA چھوٹے سرکٹ بریکر
معیاری	EN/IEC60898-1
توڑنے کی صلاحیت (kA)	6,10
تحفظ	اوورلوڈ اور شارٹ سرکٹ کے خلاف
ریٹیڈ کرنٹ(A)ان	1,2,3,4,6,10,13,16,20,25,32,40,50,63
شرح شدہ وولٹیج (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
شرح شدہ تسلسل وولٹیج Uimp (kV) کا مقابلہ	4
شرح شدہ موصلیت وولٹیج Ui(V)	500
توانائی کو محدود کرنے والا کیس	3
محیطی درجہ حرارت (℃)	-25~+40، زیادہ سے زیادہ 95% نمی
تھرمل آپریٹنگ حد	1.13xln ایک گھنٹہ کے اندر کوئی ٹرپنگ نہیں۔
	ایک گھنٹے میں 1.45xIn ٹرپنگ
مقناطیسی آپریٹنگ	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
کھمبوں کی تعداد	1P,1P+N,2P,3P,3P+N اور 4P
سفر کی قسم	تھرمل/مقناطیسی ریلیز
ٹرمینل کی گنجائش	16mm² لچکدار یا 25mm² 25A ریٹنگ تک سخت
	25mm² لچکدار یا 35mm² سخت 32A سے 63A درجہ بندی
تحفظ کی ڈگری	آئی پی 20
تنصیب	35mm DIN ریل پر چڑھنا
چوڑائی	17.8 ملی میٹر فی قطب

سرکٹ بریکر کی رہائی کی خصوصیت

NO	ریلیز کی شرح شدہ موجودہ (A)	ابتدائی حالت	ٹیسٹ کرنٹ	مقررہ وقت	نتیجہ حاصل کرنا ہے۔	ریمارکس
1	1-63	سرد حالت	1.13 میں	t≤1h	غیر سفر
2	1-63	پچھلے ٹیسٹ پر	1.45ln	t<1h	سفر	کرنٹ کو متعین قدر پر 5s میں مستقل طور پر سیٹ کرنا
3	≤32 میں	سرد حالت	2.55 انچ	1s	سفر
	میں> 32
4	1-63	سرد حالت	3 میں	t≤0.1s	غیر سفر	بی قسم
			5 میں	t<0.1s	سفر	بی قسم
			5 10ln میں	t≤0.1s	غیر سفر	سی قسم
			10 میں	t<0.1s	سفر	سی قسم
			20ln	t≤0.1s	غیر سفر	ڈی قسم
				t<0.1s	سفر	ڈی قسم

برداشت (آپریشنز)

زمرہ	آپریشن سائیکل	آپریشن فریکوئنسی	شرح شدہ کرنٹ
برقی برداشت	4000	240/h	1-32
		120/h	40-63
مکینیکل برداشت	10000	240/h	1-63

خصوصیات

★ الٹرا ہائی شارٹ سرکٹ توڑنے کی صلاحیت

اعلی درجے کی آرک کنٹرول ٹیکنالوجی صنعتی معیارات کے مقابلے میں زیادہ رکاوٹ کی صلاحیت حاصل کرتی ہے، انتہائی خرابی کے حالات میں صنعتی درجے کے برقی نظاموں کے لیے قابل اعتماد تحفظ کو یقینی بناتی ہے۔

★ ڈوئل موڈ کنکشن انٹرفیس

انٹیگریٹڈ ہائبرڈ ٹرمینل ڈیزائن سخت بس بار ڈاکنگ اور لچکدار کیبل کلیمپنگ دونوں کو سپورٹ کرتا ہے، جس سے وائرنگ کے وقت کو 40 فیصد کم کرتے ہوئے متنوع تنصیب کے منظرناموں میں ٹول فری موافقت کو ممکن بنایا جاتا ہے۔

★ لمبی عمر کے لیے توانائی ذخیرہ کرنے کا طریقہ کار

10,000 مکینیکل سائیکلوں کی برداشت کے ساتھ بہار کی مدد سے چلنے والا آپریٹنگ سسٹم، پہننے کے معاوضے کی ٹیکنالوجی کی خاصیت

★ ایڈوانسڈ کمپوزٹ انکلوژر

فیم ریٹارکینٹ، ہیٹ ریزسٹنٹ، اور امپلس پروف خصوصیات کے ساتھ موجود فالٹ ایونٹس کے لیے آرک بجھانے والے چیمبرز کے ساتھ۔

★ ڈائنامک کرنٹ لمیٹنگ ٹوپولوجی

انٹیلجنٹ لیٹ تھرو انرجی سپریشن چوٹی فالٹ کرنٹ کو 65-80% تک کم کرتا ہے، جس سے 30% سسٹم لاگت میں مجموعی طور پر کمی کی صلاحیت کے ساتھ ڈاون اسٹریم ڈیوائس کی تصریحات کی اصلاح ممکن ہوتی ہے۔

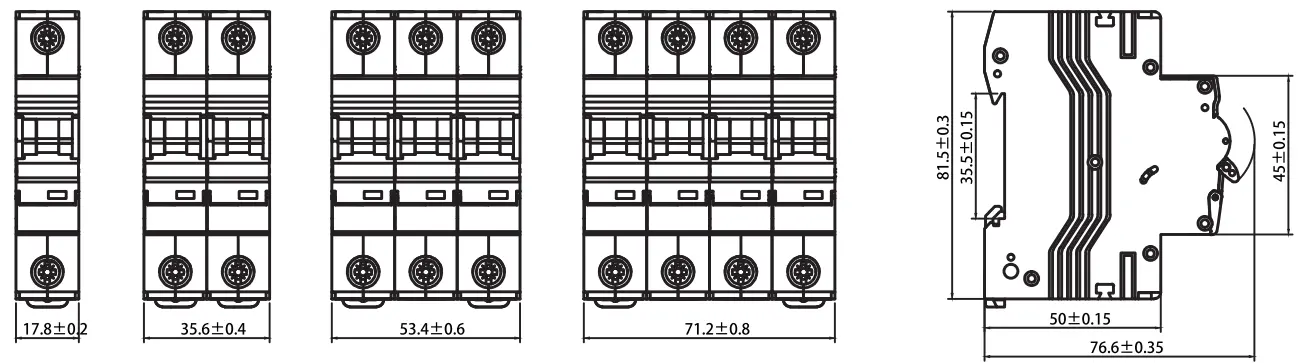

خاکہ کے طول و عرض

درخواست کے منظرنامے۔

★ رہائشی: گھر کی حفاظت کے لیے کنزیومر یونٹس اور ڈسٹری بیوشن بورڈ۔

★ صنعتی: رابطہ کاروں، سوئچ گیئر، اور بھاری برقی آلات کا تحفظ۔

★ کمرشل: دفتری عمارتیں اور شاپنگ مالز جن میں اعلیٰ توڑنے والی بھروسے کی ضرورت ہوتی ہے۔

کوالٹی کنٹرول اور معیاری جانچ

★ ہر CDADA MCB IEC60898-1 کی تعمیل کو یقینی بنانے کے لیے سخت جانچ سے گزرتا ہے:

★ تھرمل ٹرپنگ ٹیسٹ: 1.13 انچ (غیر سفر) اور 1.45 انچ (1 گھنٹے کے اندر سفر) پر تصدیق شدہ۔

★ مقناطیسی ٹرپنگ ٹیسٹ: بی، سی، اور ڈی خصوصیات کے لیے درست ریلیز ٹیسٹنگ۔

★ برقی برداشت: 4,000 آپریشن سائیکلوں کے لیے تجربہ کیا گیا۔

★ مکینیکل برداشت: 10,000 سائیکلوں کے لیے تصدیق شدہ۔

فیکٹری کی طاقت اور سپورٹ

شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ جدید پروڈکشن لائنز اور ایک پیشہ ور انجینئرنگ ٹیم کے ساتھ ایک معروف صنعت کار ہے۔ ہم فراہم کرتے ہیں:

★ عالمی برانڈز کے لیے حسب ضرورت OEM/ODM خدمات۔

★ صفر کی خرابی کی ترسیل کو یقینی بنانے کے لیے جدید ترین جانچ کا سامان۔

★ عالمی لاجسٹکس سپورٹ: مصنوعات کی صحیح حالت میں آمد کو یقینی بنانے کے لیے سمندری اور فضائی مال برداری کے لیے بہترین پیکیجنگ۔
