موجودہ تحفظ کے ساتھ بقایا کرنٹ سرکٹ بریکرز کے لیے ایک عملی گائیڈ

RCBO کیا ہے؟

ایکRCBO— اوور کرنٹ پروٹیکشن کے ساتھ بقایا کرنٹ سرکٹ بریکر — ایک کم وولٹیج کا حفاظتی آلہ ہے جو اوورلوڈ پروٹیکشن، شارٹ سرکٹ پروٹیکشن اور بقایا کرنٹ (رساو) کا پتہ لگانے کو سنگل مولڈ یونٹ میں ملاتا ہے۔ کمپیکٹ ہاؤسنگ کے اندر، ایک تھرمل میگنیٹک ٹرپ میکانزم اوورلوڈز اور شارٹ سرکٹس کو ہینڈل کرتا ہے، جب کہ صفر تسلسل والا کرنٹ ٹرانسفارمر لائیو اور نیوٹرل کنڈکٹرز میں بہنے والے کرنٹ کا مسلسل موازنہ کرتا ہے۔ جب فرق شرح شدہ بقایا کرنٹ (IΔn) سے زیادہ ہو جاتا ہے، تو ڈیوائس ملی سیکنڈ کے اندر اندر ٹرپ کر جاتی ہے، رساو کرنٹ سے پہلے سپلائی منقطع کر دینا لوگوں کو نقصان پہنچا سکتا ہے یا آگ لگ سکتا ہے۔

RCBO کا انتخاب کب کرنا ہے: حتمی ذیلی سرکٹس جن کو موجودہ تحفظ اور ذاتی رساو سے تحفظ دونوں کی ضرورت ہوتی ہے — آؤٹ ڈور ریسیپٹیکلز، آلات سرکٹس، گیراج، تہہ خانے، باتھ روم اور دیگر گیلے یا آسانی سے قابل رسائی مقامات۔

DABL-63 کا تعلق RCBO کلاس سے ہے: ایک ڈیوائس، تین تحفظات - سنگل فیز گھریلو فائنل سرکٹس کے لیے سب سے زیادہ جگہ- اور لاگت سے موثر انتخاب۔

صحیح RCBO کا انتخاب کیسے کریں؟

1. ریٹیڈ کرنٹ (ان): سرکٹ کے مسلسل بوجھ سے مماثل ہے، آلات کے اندر جانے والے کرنٹ کے لیے ہیڈ روم کے ساتھ (مثلاً 40A معیاری گھریلو آلات کے سرکٹس کا احاطہ کرتا ہے)۔

2. بریکنگ کی گنجائش (آئی سی این): انسٹالیشن پوائنٹ پر ممکنہ شارٹ سرکٹ کرنٹ سے زیادہ ہونا چاہیے۔ 6kA عام رہائشی اور ہلکے تجارتی فالٹ لیول کا احاطہ کرتا ہے۔

3. کھمبے: 1P+N سنگل فیز فائنل سرکٹس کے لیے کمپیکٹ DIN-ریل ماؤنٹنگ کے ساتھ۔

4. ٹرپنگ کی خصوصیت: عام گھریلو اور آلات کے بوجھ کے لیے C-کرو (5–10× انچ)؛ حساس الیکٹرانکس کے لیے بی وکر؛ موٹر شروع کرنے کے لیے ڈی وکر۔

5. معیارات اور سرٹیفیکیشن: IEC/EN 61009-1 کی تعمیل اور CE مارکنگ بین الاقوامی منصوبوں کے لیے بنیادی ہیں۔

6. ایپلی کیشن: آؤٹ ڈور ریسپٹیکلز، آلات سرکٹس اور گیراج/بیسمنٹ لائٹنگ کو عام انڈور سرکٹس سے زیادہ حساسیت کی ضرورت ہو سکتی ہے۔

ایک اچھی طرح سے مخصوص RCBO کیسا لگتا ہے۔

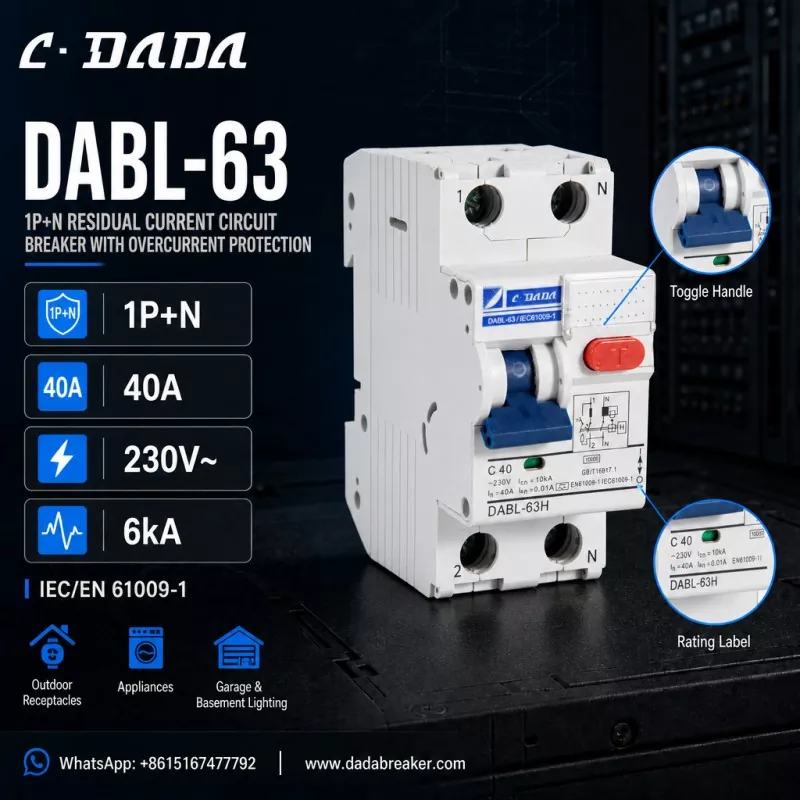

اس کنکریٹ کو بنانے کے لیے، DABL-63 پر غور کریں۔سی ڈی اے ڈی اے الیکٹرک، ایک 1P+N بقایا موجودہ سرکٹ بریکر جس میں موجودہ تحفظ سے زیادہ تحفظ ہے جو یہ بتاتا ہے کہ ڈیوائس کے اس طبقے میں کیا تلاش کرنا ہے:1P+N کنفیگریشن

● لائیو قطب سوئچ اور غیر جانبدار، معیاری DIN-ریل ڈسٹری بیوشن بورڈز کے لیے کمپیکٹ 40A ریٹیڈ کرنٹ (ان)

● C-کرو ٹرپنگ (C40) 230V~ ریٹیڈ وولٹیج کے ساتھ

● 6kA توڑنے کی گنجائش (آئی سی این)

● IΔn = 0.01A (10mA) اعلی حساسیت بقایا موجودہ تحفظ

● IEC/EN 61009-1 تعمیل

● وقتا فوقتا فنکشنل چیک کے لیے ریڈ ٹی ٹیسٹ بٹن، 1/2/N نشان زد ٹرمینلز، ریٹنگ لیبل اور سرکٹ ڈایاگرام ہاؤسنگ پر پرنٹ کیا گیا

● آؤٹ ڈور ریسپٹیکلز، گھریلو آلات، گیراج اور تہہ خانے کی روشنی کے لیے بنایا گیا ہے۔

اس تفصیلات کے پیچھے منطق

ایک 40A, 1P+N فریم جس میں 10mA ہائی سنسیٹیویٹی لیکیج پروٹیکشن ہے رہائشی فائنل سرکٹس کی اکثریت کا احاطہ کرتا ہے: 40A عام آلات اور ساکٹ سرکٹس کے بوجھ سے میل کھاتا ہے، 1P+N پرہجوم ڈسٹری بیوشن بورڈز کے لیے ڈیوائس کو کمپیکٹ رکھتا ہے، اور 10mA بالکل بیرونی گائیڈنس فراہم کرتا ہے جہاں یہ بیرونی حساسیت کی ضرورت ہوتی ہے۔ گیلے علاقوں اور بچوں کے ارد گرد.

اکثر پوچھے گئے سوالات

سوال: RCBO کیا ہے؟

A: ایک RCBO — اوور کرنٹ پروٹیکشن کے ساتھ بقایا کرنٹ سرکٹ بریکر — ایک ری سیٹ ٹیبل کم وولٹیج حفاظتی آلہ ہے جو ایک یونٹ میں اوورلوڈ پروٹیکشن، شارٹ سرکٹ پروٹیکشن اور بقایا کرنٹ (لیکیج) تحفظ کو یکجا کرتا ہے، عام طور پر فائنل سرکٹس کے لیے 63A تک۔

سوال: RCBO اور MCB میں کیا فرق ہے؟

A: ایک MCB صرف اوورلوڈ اور شارٹ سرکٹ سے تحفظ فراہم کرتا ہے۔ ایک RCBO سب سے اوپر بقایا کرنٹ (رساو) کا پتہ لگاتا ہے، جب رساو کرنٹ IΔn سے زیادہ ہو جاتا ہے تو سرکٹ کو منقطع کر دیتا ہے — لوگوں کی حفاظت کرنا اور برقی آگ کو روکنا۔

سوال: IΔn = 10mA کا کیا مطلب ہے؟

A: IΔn درجہ بندی شدہ بقایا آپریٹنگ کرنٹ ہے۔ 10mA ایک اعلی حساسیت کی درجہ بندی ہے: جب رساو کرنٹ 10mA تک پہنچ جاتا ہے تو آلہ ٹرپ کرتا ہے، جو 30mA عام مقصد کی درجہ بندی سے زیادہ تیز ذاتی تحفظ فراہم کرتا ہے۔

سوال: DABL-63 RCBO کیا ہے؟

A: DABL-63 ایک 1P+N بقایا کرنٹ سرکٹ بریکر ہے جس میں C·DADA الیکٹرک - 40A، C-کرو، 230V~، 6kA بریکنگ کی صلاحیت اور 10mA ہائی حساسیت رساو سے تحفظ ہے، IEC/EN 61009-1 کے مطابق ہے، آؤٹ ڈور گارمنٹس/لائٹ ہاؤسنگ ایپس کے ساتھ۔
