مولڈ کیس سرکٹ بریکرز کے لیے ایک عملی گائیڈ

2026-08-25 0 مجھے ایک پیغام چھوڑ دو

MCCB کیا ہے؟

ایک MCCB -مولڈ کیس سرکٹ بریکر- ایک کم وولٹیج حفاظتی آلہ ہے جو سرکٹ کو اوورلوڈ یا شارٹ سرکٹ کے حالات کا پتہ لگانے پر خود بخود منقطع ہو جاتا ہے۔ فیوز کے برعکس، اسے دوبارہ ترتیب دیا جا سکتا ہے اور سفر کے بعد دوبارہ استعمال کیا جا سکتا ہے۔ مولڈ کیس کے اندر، تھرمل مقناطیسی ٹرپ میکانزم دو کاموں کو سنبھالتا ہے: ایک تھرمل عنصر مسلسل اوورلوڈ کا جواب دیتا ہے، جبکہ مقناطیسی عنصر شارٹ سرکٹ کی خرابیوں پر فوری رد عمل ظاہر کرتا ہے۔ نتیجہ وہ تحفظ ہے جو حقیقی برقی بوجھ کے برتاؤ سے میل کھاتا ہے۔

ایم سی سی بی کا انتخاب کب کرنا ہے: مین انکمنگ فیڈرز، تھری فیز ڈسٹری بیوشن پینلز، بڑے موٹر سرکٹس، یا کوئی بھی نقطہ جہاں ممکنہ شارٹ سرکٹ کرنٹ اس سے زیادہ ہو جس سے MCB مداخلت کر سکتا ہے۔

جب ایک MCB کافی ہو: معمولی بوجھ اور کم فالٹ لیول کے ساتھ حتمی ذیلی سرکٹس — رہائشی بورڈز، لائٹنگ اور ساکٹ سرکٹس۔

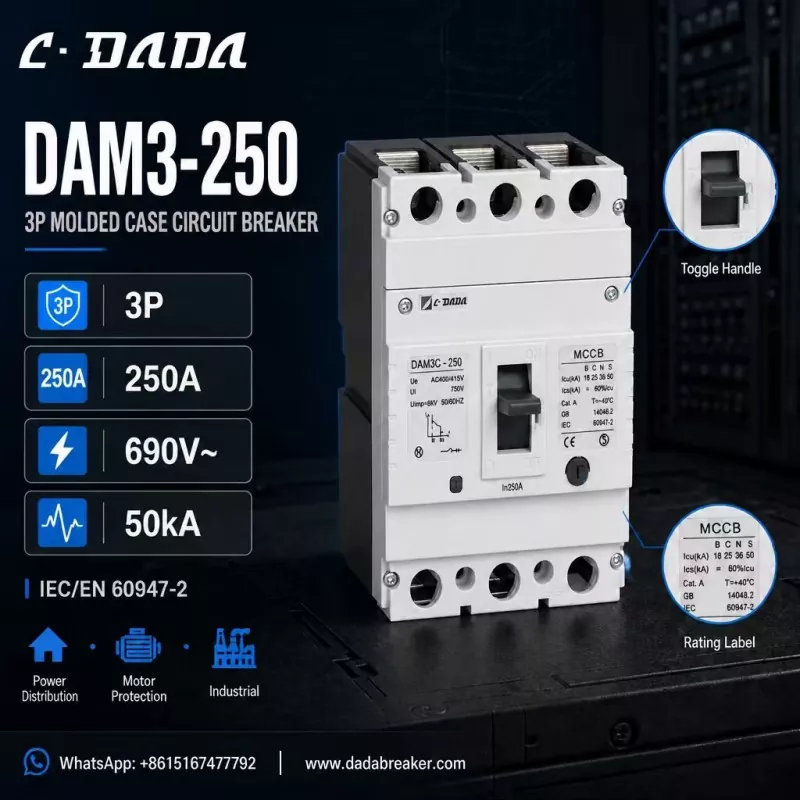

250A three-pole MCCB

صحیح MCCB کا انتخاب کیسے کریں۔

شرح شدہ موجودہ (میں)

1. - مسلسل بوجھ سے میچ کریں، اور موٹروں کی کرنٹ شروع کرنے کے لیے ہیڈ روم کی اجازت دیں۔

توڑنے کی صلاحیت (ICU / Ics)

2. — انسٹالیشن پوائنٹ پر ممکنہ شارٹ سرکٹ کرنٹ سے زیادہ ہونا چاہیے۔ فالٹ لیول جتنا اونچا ہوگا، اتنا ہی اونچا Icu آپ کی ضرورت ہے۔

ڈنڈے

3. — تھری فیز سسٹم کے لیے 3P، 4P جہاں نیوٹرل کو بھی رابطہ منقطع کرنے کی ضرورت ہے۔

وولٹیج کی درجہ بندی

4. — نظام کے خلاف ریٹیڈ آپریشنل وولٹیج (Ue)، موصلیت کا وولٹیج (Ui) اور امپلس برداشت (Uimp) کو چیک کریں۔

معیارات اور سرٹیفیکیشن

5. — IEC/EN 60947-2 کی تعمیل اور CE مارکنگ بین الاقوامی منصوبوں کی بنیاد ہیں۔

درخواست

6۔ موٹر پروٹیکشن، پاور ڈسٹری بیوشن اور صنعتی تنصیبات کو مختلف فریم ریٹنگز اور ٹرپ خصوصیات کی ضرورت ہو سکتی ہے۔

ایک اچھی طرح سے مخصوص 250A MCCB کیسا لگتا ہے:

اس کنکریٹ کو بنانے کے لیے، C·DADA الیکٹرک سے DAM3-250 پر غور کریں - ایک 250A تھری پول MCCB جو یہ بتاتا ہے کہ اس کلاس کے آلے میں کیا تلاش کرنا ہے:

3P کنفیگریشن

● 250A ریٹیڈ کرنٹ (ان) کے ساتھ، تین فیز ڈسٹری بیوشن بورڈز کے لیے موزوں

وولٹیج کی درجہ بندی:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA تک توڑنے کی صلاحیت

● — B/C/N/S مختلف حالتوں میں 18/25/36/50 kA کا Icu، تاکہ انسٹالرز نیٹ ورک کے مختلف مقامات پر غلطی کی سطح سے مماثل ہو سکیں

IEC/EN 60947-2 اور GB 14048.2 تعمیل

● CE کو نشان زد کیا گیا، دکھائی دینے والی آپریٹنگ حیثیت کے لیے واضح آن/آف ٹوگل ہینڈل کے ساتھ

● بجلی کی تقسیم، موٹر تحفظ اور صنعتی ایپلی کیشنز کے لیے بنایا گیا ہے۔

اس تفصیلات کے پیچھے منطق: 250A، 50kA کلاس توڑنے کی صلاحیت کے ساتھ 3-پول فریم پینل بلڈر اور کنٹریکٹر کی زیادہ تر ضروریات کا احاطہ کرتا ہے - مین ڈسٹری بیوشن بورڈز سے لے کر موٹر فیڈر سرکٹس تک - جب کہ متعدد Icu ویریئنٹس آپ کو اصل فالٹ لیولز کے مقابلے میں صحیح سائز کی لاگت فراہم کرتے ہیں۔

انتخاب کی سفارش

● کم فالٹ لیول کے ساتھ ~125A تک کے فائنل سرکٹس کے لیے، ایک MCB اقتصادی انتخاب ہے۔

● مین ڈسٹری بیوشن، موٹر پروٹیکشن اور صنعتی سوئچ گیئر کے لیے، بریکنگ صلاحیت کے ساتھ ایک MCCB منتخب کریں جو انسٹالیشن کے ممکنہ شارٹ سرکٹ کرنٹ سے زیادہ ہو۔

● جب شک ہو، توڑنے کی صلاحیت پر ایک درجہ بڑھائیں: لاگت کا فرق چھوٹا ہے، جبکہ تحفظ کا مارجن معمولی غلطی اور بڑی بندش کے درمیان فرق ہو سکتا ہے۔

اکثر پوچھے گئے سوالات

سوال: ایم سی سی بی کیا ہے؟

A: Aمولڈ کیس سرکٹ بریکرایک ری سیٹ ایبل کم وولٹیج حفاظتی آلہ ہے جو اوورلوڈ یا شارٹ سرکٹ پر ایک سرکٹ کو منقطع کرتا ہے، جو چھوٹے سرکٹ بریکر سے زیادہ کرنٹ اور فالٹ لیول کے لیے ڈیزائن کیا گیا ہے۔

سوال: MCCB پر Icu کا کیا مطلب ہے؟

A: Icu حتمی شارٹ سرکٹ توڑنے کی صلاحیت ہے — زیادہ سے زیادہ فالٹ کرنٹ جس میں بریکر رکاوٹ ڈال سکتا ہے۔ Ics سروس کو توڑنے کی صلاحیت ہے، جس سطح پر یہ بار بار رکاوٹ بن سکتی ہے اور فعال رہتی ہے۔

سوال: میں اپنے MCCB کے لیے توڑنے کی صلاحیت کا انتخاب کیسے کروں؟

A: انسٹالیشن پوائنٹ پر ممکنہ شارٹ سرکٹ کرنٹ سے زیادہ Icu ریٹنگ کا انتخاب کریں۔ زیادہ ٹرانسفارمر کی گنجائش والے ڈسٹری بیوشن بورڈز یا لمبے صنعتی فیڈرز کو عام طور پر 36–50kA کلاس ڈیوائسز کی ضرورت ہوتی ہے۔

سوال: DAM3-250 MCCB کیا ہے؟

A: DAM3-250 C·DADA الیکٹرک کی طرف سے 250A تھری پول مولڈ کیس سرکٹ بریکر ہے، جس کی درجہ بندی 50kA تک بریکنگ صلاحیت کے ساتھ 690V تک ہے، بجلی کی تقسیم، موٹر پروٹیکشن اور صنعتی ایپلی کیشنز کے لیے۔
