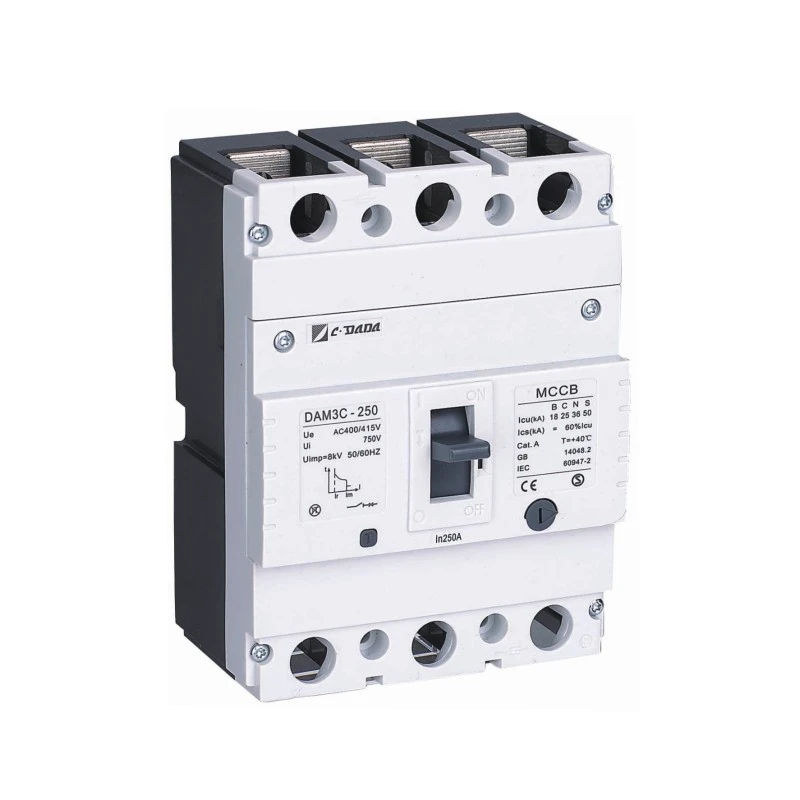

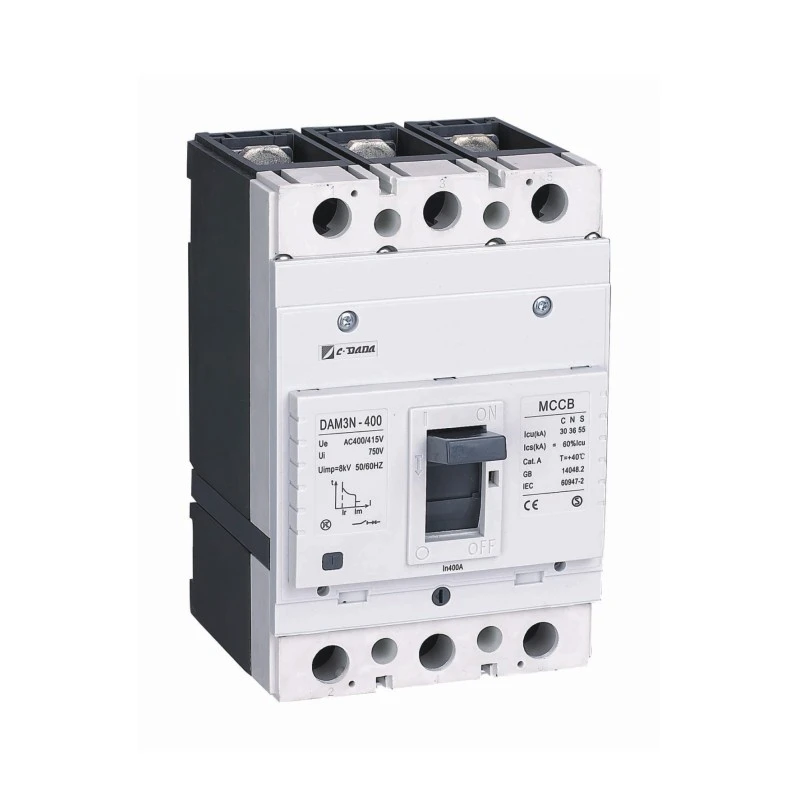

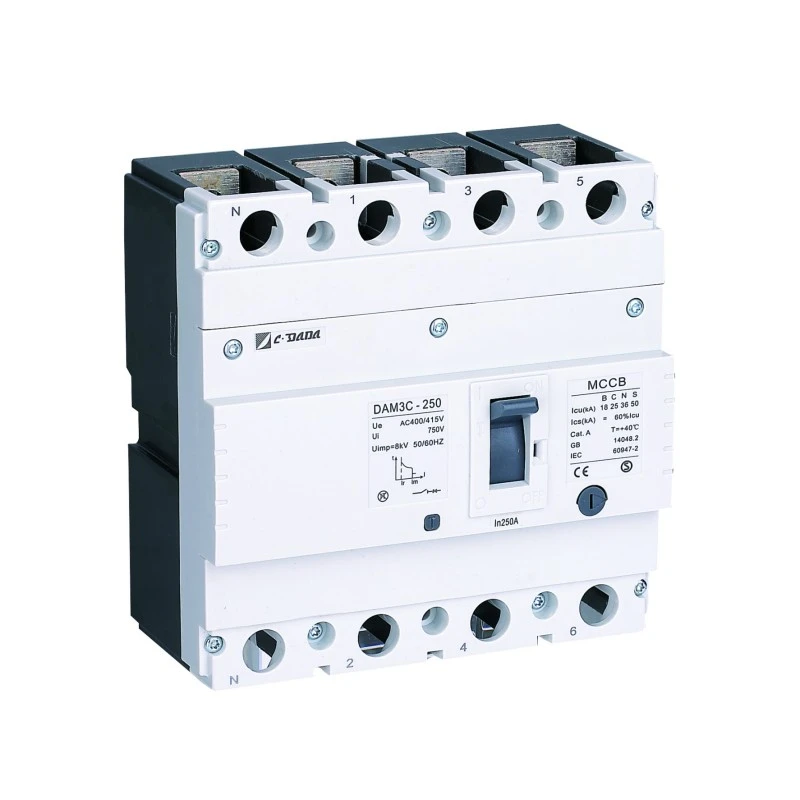

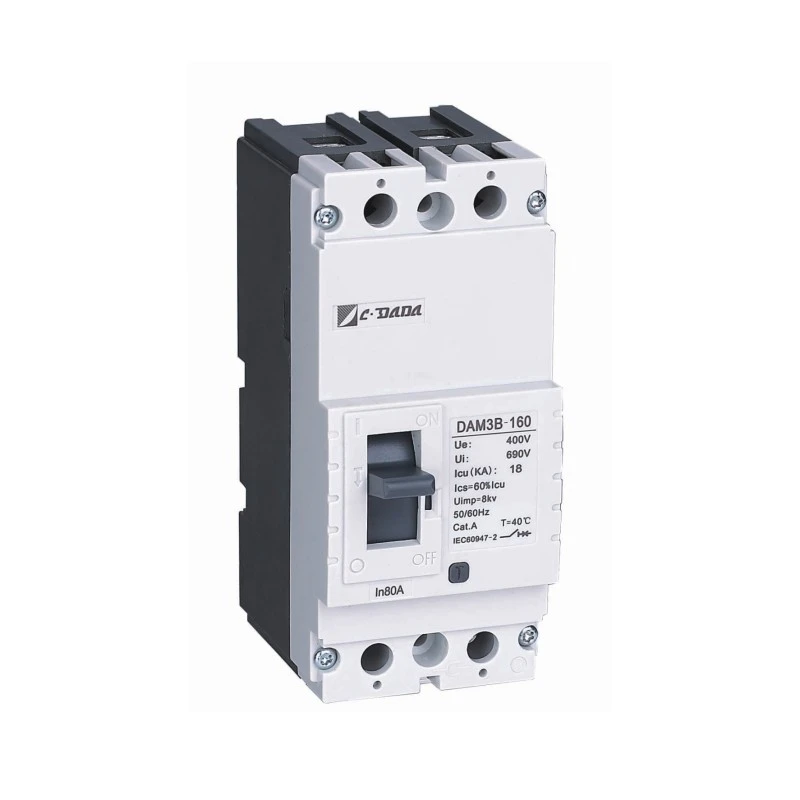

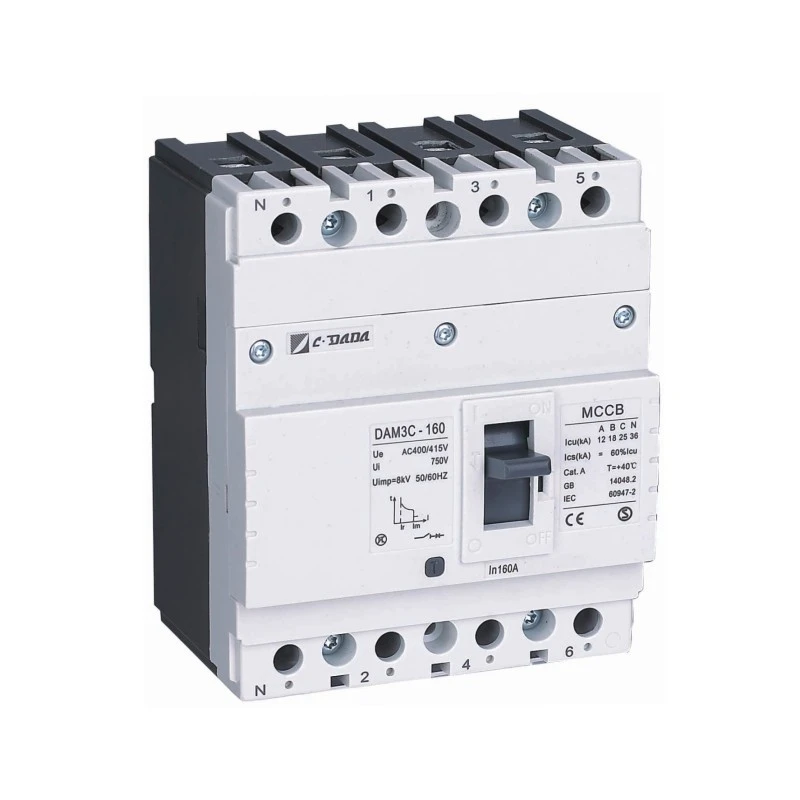

کومپیکٹ مولڈ کیس سرکٹ بریکر
Model:DAM3 Series
CDADA، 1983 سے ایک قابل اعتماد صنعت کار اور فراہم کنندہ، اعلی معیار کے DAM3 سیریز کومپیکٹ مولڈڈ کیس سرکٹ بریکر، چھوٹے لیکن طاقتور، 16A–1600A ریٹیڈ، 70kA تک توڑنے کی صلاحیت پیش کر سکتا ہے۔ خلائی بچت کا ڈیزائن پینل کے سائز کو 25% تک کم کرتا ہے۔ OEMs اور پینل بنانے والوں کے لیے مثالی۔ CE اور IEC تصدیق شدہ۔
جب جگہ تنگ ہو لیکن کارکردگی سے سمجھوتہ نہیں کیا جا سکتا، CDADA DAM3 کومپیکٹ مولڈ کیس سرکٹ بریکر کامل توازن فراہم کرتا ہے۔ شنگھائی DADA الیکٹرک CO., LTD. کی طرف سے انجنیئر کردہ، یہ منی MCCB قابل اعتبار یا ٹوٹنے کی صلاحیت کو قربان کیے بغیر، ڈرامائی طور پر کم ہونے والے اثرات کے ساتھ کارکردگی کی نئی تعریف کرتا ہے۔
16A سے 1600A تک کی درجہ بندی کی گئی اور 415V پر 70kA تک شارٹ سرکٹ کی رکاوٹ کی پیشکش کی گئی، DAM3 سیریز مقصد کے لیے OEM فیکٹریوں، پینل انٹیگریٹرز، اور انسٹالیشن ٹیموں کے لیے بنائی گئی ہے جو سادہ انتخاب، آسان وائرنگ، اور زیادہ سے زیادہ کابینہ کی جگہ کی بچت کا مطالبہ کرتے ہیں۔ اس کے کمپیکٹ سائز کے باوجود، یہ ثابت شدہ DAM1 سیریز کے ساتھ تمام داخلی لوازمات کا اشتراک کرتا ہے — جو آپ کے پورے سسٹم میں مطابقت اور خدمت کی اہلیت کو یقینی بناتا ہے۔
کلیدی وضاحتیں
ماڈل: DAM3 سیریز - کومپیکٹ مولڈ کیس سرکٹ بریکر
ریٹیڈ کرنٹ (میں): 16A – 1600A
کھمبے: 2P/3P/4P
شرح شدہ موصلیت وولٹیج (Ui): 1000V
بریکنگ کیپسٹی (آئی سی یو): 10kA - 70kA @ 415V (ماڈل پر منحصر)

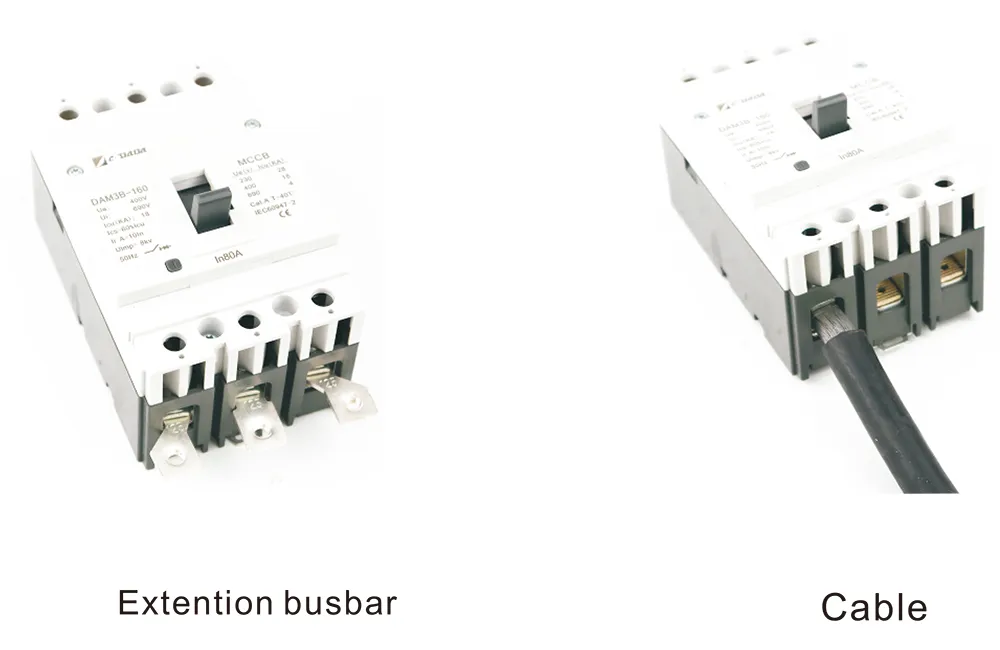

کیبل ختم کرنا: M8 کیبل لگ یا باکس ٹرمینلز (معیاری)
ماؤنٹنگ: پینل ماونٹڈ (چھوٹے فریموں کے لیے اختیاری DIN ریل اڈاپٹر کے ساتھ)
|
فریم سائز inm کی شرح شدہ کرنٹ [A] |

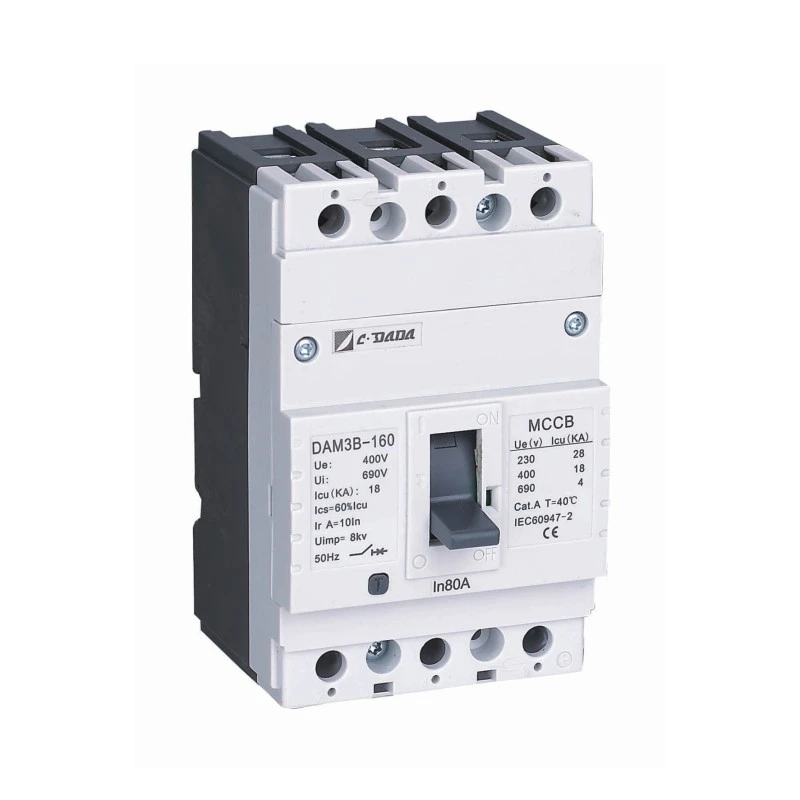

160 |
250 |
400 |

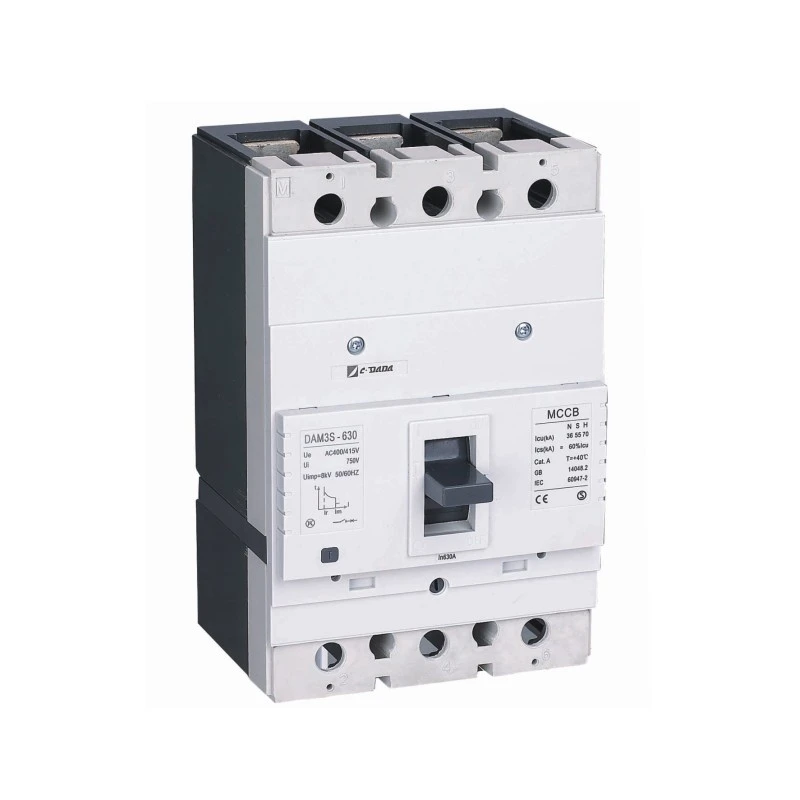

630 |

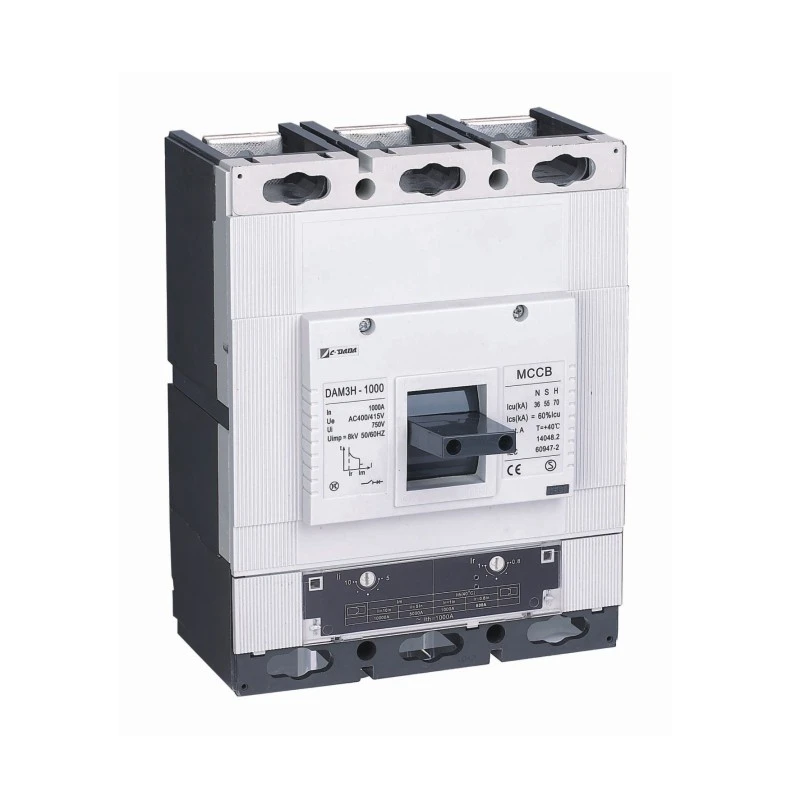

1000 |

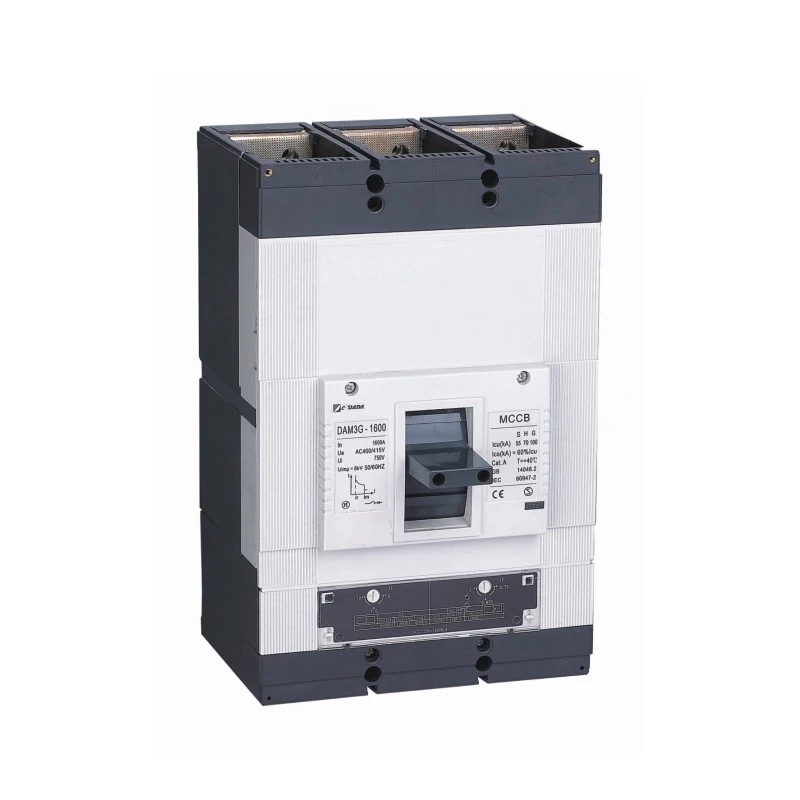

1600 |
|
|
شرح شدہ موجودہ [A] |
12.5-160 |
100-250 |
200-400 |
315-630 |
630 800 1000 |
1000 1250 1600 |
|
|
کھمبوں کی تعداد |
2/3/4 |
2/3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
|
ریٹیڈ آپریٹنگ والٹیج |
AC)50-60HZ [V] |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
|
ڈی سی |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
|
|
شرح شدہ تسلسل وولٹیج المپ [kv] کو برداشت کرنے والا |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
ریٹیڈ موصلیت کا حجم Ul [V] |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
1 منٹ کے لیے انڈسٹریل فریکوئنسی پر وولٹج کی جانچ کریں [V] |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
شرح شدہ uhimate شارٹ سرکٹ توڑنے کی صلاحیت lcu [kA] |
A |
C |
N |
N |
N |
S |
|
|
(AC)50-60HZ 220/230V [KA] |
18 |
25 |
36 |
36 |
36 |
55 |
|
|
(AC)50-60HZ 400/415V [KA] |
10 |
15 |
25 |
25 |
36 |
36 |
|
|
(AC)50-60HZ 690V [KA] |
6 |
8 |
15 |
15 |
15 |
20 |
|
|
ریٹیڈ سروس شارٹ سرکٹ توڑنے کی صلاحیت، lca [KA] |
|
||||||
|
(AC)50-60HZ 220/230V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 400/415V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 690V [%lcu]] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
استعمال کا زمرہ (EN 60947.2) |
A |
A |
A |
A |
A |
A |
|
|
برداشت |
کل سائیکل |
10000 |
10000 |
8000 |
6000 |
5000 |
5000 |
|
برقی برداشت |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
|
|
مکینیکل برداشت |
8500 |
8500 |
7000 |
5000 |
4000 |
4000 |
|
کلیدی فائدہ:
★ اسی موجودہ کلاس میں روایتی MCCBs سے 25-30% تک چھوٹا
★ مطابقت: تمام اندرونی لوازمات DAM1 سیریز کے ساتھ قابل تبادلہ
★ معیارات: IEC/EN 60947-2 کے مطابق
CDADA Compact MCCB کیوں منتخب کریں؟
★ مختلف لوازمات اختیاری ہیں،
★ سائز بہت کم ہو گیا ہے۔
DAM3، جو داڈا الیکٹرک کی اعلیٰ معیار، اعلیٰ وشوسنییتا اور سادگی کی تمام خصوصیات کو یکجا کرتا ہے، ایک حقیقی سادہ اور عملی مولڈ کیس سرکٹ بریکر ہے۔
سائز کم ہے، لیکن بہترین کارکردگی اور وشوسنییتا کو یقینی بناتا ہے. مارکیٹ میں موجود تمام ملتے جلتے سرکٹ بریکر پروڈکٹس کے مقابلے میں، اس میں اعلیٰ کارکردگی کے طول و عرض کا تناسب ہے۔
کومپیکٹ سائز کے بڑے فوائد ہیں۔ یہ خاص طور پر OEM فیکٹریوں، پینل فیکٹریوں، اور تنصیب کارکنوں کے لئے موزوں ہے.
★ آسان پروکیورمنٹ اور انسٹالیشن
● صاف ماڈل کوڈنگ → آسان آرڈرنگ
● معیاری لوازمات → حسب ضرورت پرزوں کی ضرورت نہیں۔
● فراخدلی ٹرمینل رسائی → تیزی سے کیبل ختم کرنا
★ لاگت اور خلائی بچت
چھوٹے بریکرز = چھوٹے انکلوژرز = کم مواد، شپنگ، اور تنصیب کے اخراجات۔ اضافی اندرونی جگہ گرمی کی کھپت اور دیکھ بھال تک رسائی کو بھی بہتر بناتی ہے۔
★ ثابت وشوسنییتا
DADA انجینئرنگ کے کئی دہائیوں کے تجربے پر بنایا گیا ہے۔ فیلڈ سے ثابت شدہ DAM1 سیریز کے ساتھ بنیادی اجزاء کا اشتراک کرتا ہے—دنیا بھر میں ہزاروں تنصیبات میں قابل اعتماد۔
★ ایپلی کیشنز میں توسیع پذیر
کنٹرول سرکٹس کے لیے 32A منی MCCB سے لے کر صنعتی فیڈرز کے لیے 1600A مین بریکر تک — DAM3 پلیٹ فارم ان سب کا احاطہ ڈیزائن منطق کے ساتھ کرتا ہے۔
مثالی استعمال کے معاملات
★ OEM مشینری: کمپیکٹ کنٹرول کیبینٹ میں سرایت کریں (جیسے، پیکیجنگ، CNC، روبوٹکس)
★ کمرشل پینلز: لائٹنگ، HVAC، اور ہائی رائز میں ذیلی تقسیم
★ قابل تجدید توانائی: سولر کمبینر بکس اور انورٹر تحفظ
★ انفراسٹرکچر: ٹیلی کام پاور یونٹس، ای وی چارجنگ اسٹیشن
★ ریٹروفٹ پروجیکٹس: بڑے بڑے لیگیسی بریکرز کو بغیر پینل کو دوبارہ ڈیزائن کیے تبدیل کریں۔

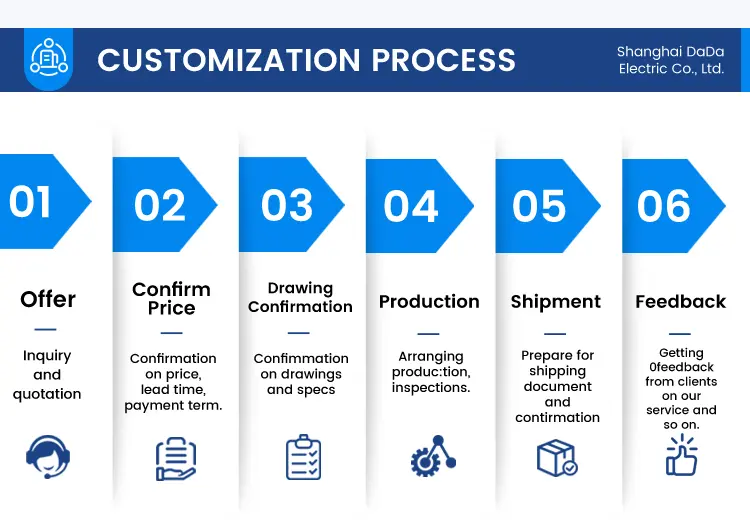

ترتیب اور حسب ضرورت
ہمارے پاس مضبوط OEM/ODM صلاحیتیں ہیں اور آپ کی تکنیکی ڈرائنگ اور وضاحتوں کی بنیاد پر مصنوعات تیار اور تیار کر سکتے ہیں۔
شپنگ اور لاجسٹکس
ہمارے پاس برآمد کا وسیع تجربہ ہے۔ ہم آپ کے لیے تمام شپنگ، دستاویزات، اور ایکسپورٹ کسٹم کلیئرنس کے طریقہ کار کا بندوبست کر سکتے ہیں۔
اکثر پوچھے گئے سوالات
Q1: ڈی اے ایم 3 کو کیا چیز "کمپیکٹ" MCCB بناتی ہے؟
A1: اس کا مکینیکل ڈیزائن اسی موجودہ رینج میں معیاری MCCBs سے 25-30% چھوٹا ہے — جو آپٹمائزڈ آرک چیمبرز، کمپیکٹ ٹرپ یونٹس، اور موثر بس بار روٹنگ کے ذریعے حاصل کیا گیا ہے—جبکہ پوری 70kA بریکنگ صلاحیت کو برقرار رکھا گیا ہے۔
Q2: کیا 32A کمپیکٹ MCCB 3-پول میں دستیاب ہے؟
A2: جی ہاں! DAM3 سیریز کومپیکٹ مولڈ کیس سرکٹ بریکر پوری 16A–1600A رینج میں 2P، 3P، اور 4P کنفیگریشنز پیش کرتا ہے، بشمول 32A، 63A، 100A، اور 160A جیسی مقبول ریٹنگز۔
Q3: کیا میں DAM1 جیسی لوازمات استعمال کر سکتا ہوں؟
A3: بالکل—تمام داخلی اور بیرونی لوازمات (شنٹ ٹرپس، معاون رابطے، انڈر وولٹیج ریلیز وغیرہ) DAM1 سیریز کے ساتھ مکمل طور پر مطابقت رکھتے ہیں، انوینٹری کو آسان بناتے ہیں۔
Q4: کیا کمپیکٹ سائز بریکنگ کارکردگی کو متاثر کرتا ہے؟
A4: نہیں۔ اپنے چھوٹے سائز کے باوجود، DAM3 415V پر 70kA تک رکاوٹ پیدا کرنے کی صلاحیت فراہم کرتا ہے — جو کہ بہت سے بڑے حریفوں سے زیادہ ہے۔
Q5: دیگر "منی" MCCB برانڈز پر CDADA کا انتخاب کیوں کریں؟
A5: CDADA نمایاں ہے کیونکہ:
● حقیقی اعلی موجودہ کوریج (کومپیکٹ شکل میں 1600A تک)
● منتخب ماڈلز میں 70kA توڑنے کی گنجائش ("منی" MCCBs کے لیے نایاب)
● مکمل لوازماتی ماحولیاتی نظام اور DAM1 مطابقت
● عالمی تعمیل فوکس (IEC, CE, RoHS)
● OEM پر مرکوز سپورٹ: انگریزی دستاویزات، تیز نمونے لینے، بڑی تعداد میں قیمتوں کا تعین
