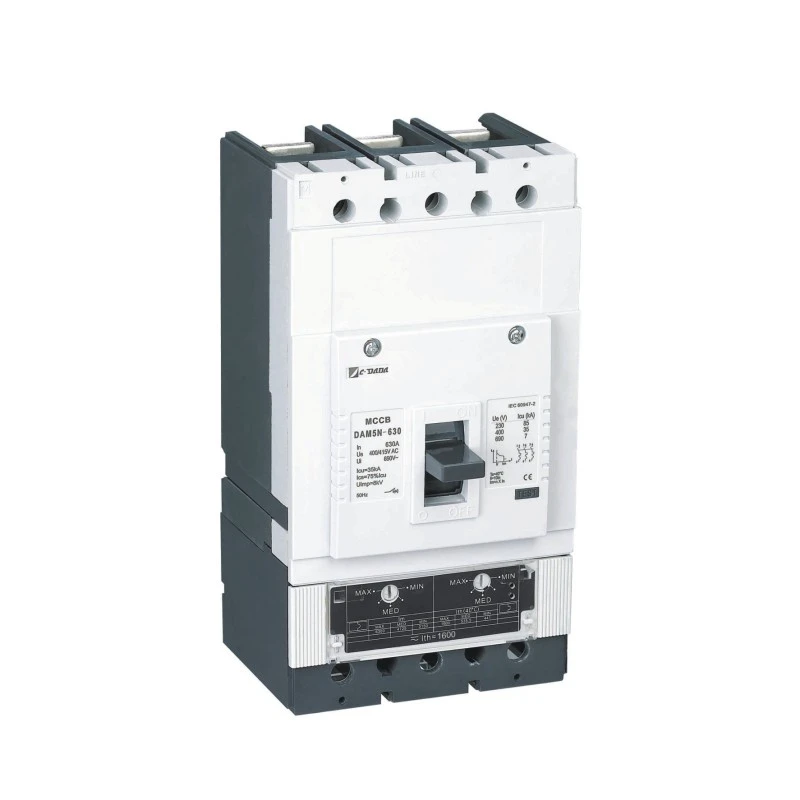

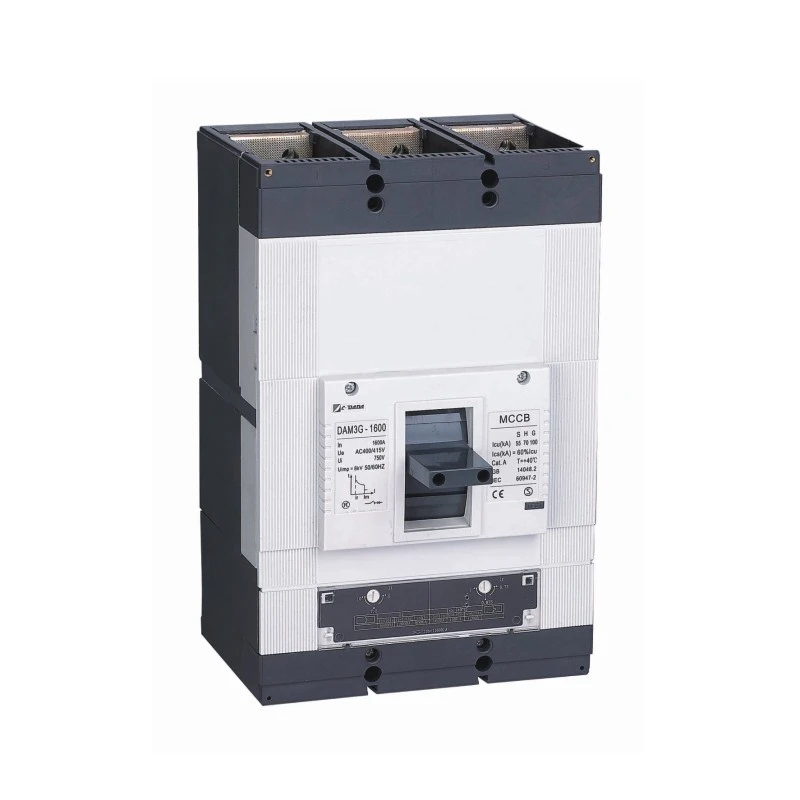

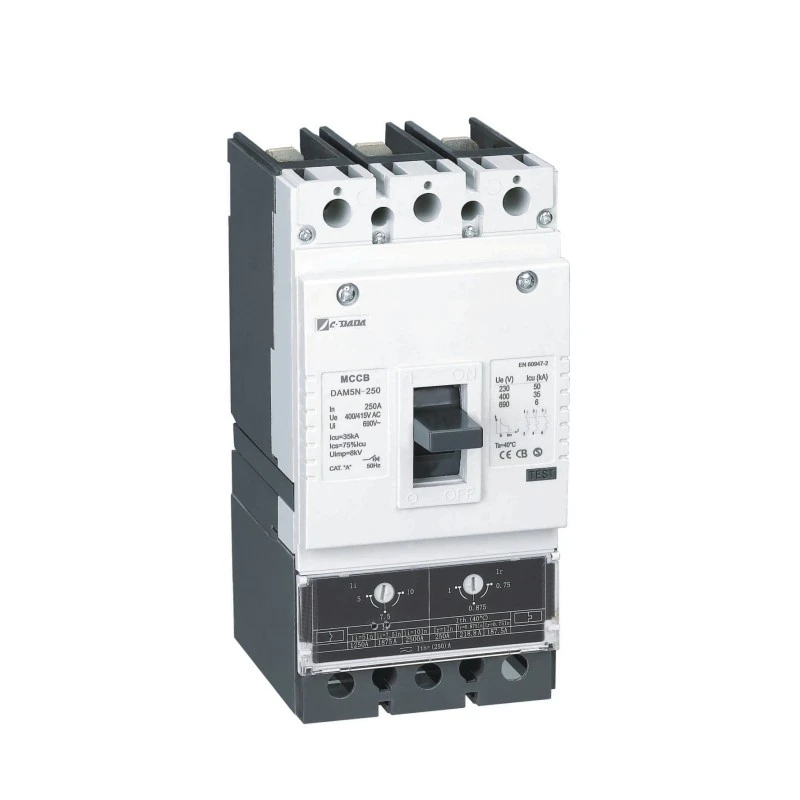

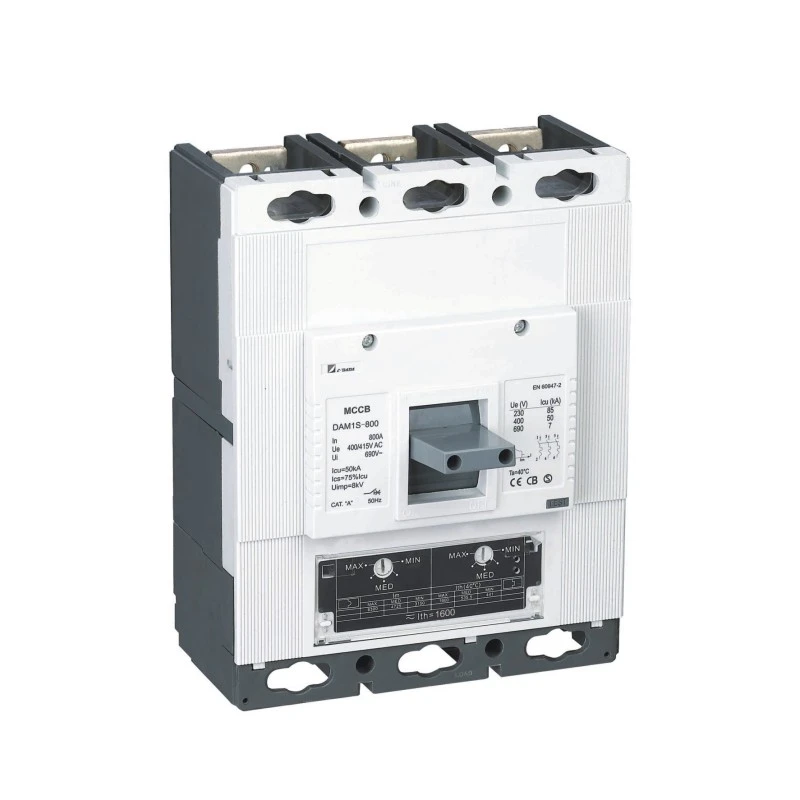

تھرمل مقناطیسی سایڈست MCCB
Model:DAM1 Series
شنگھائی DADA الیکٹرک سے اعلیٰ معیار کا تھرمل میگنیٹک ایڈجسٹ ایبل MCCB، جو کہ 40+ سال کا تجربہ رکھنے والا ایک پیشہ ور صنعت کار ہے۔ ہمارا پروڈکٹ سرٹیفائیڈ ہے (CE, CB, ASTA)، ایڈجسٹ ایبل تھرمل (70–100% In) اور مقناطیسی (5–10×In) سیٹنگز کے ساتھ۔ صنعتی پینل میں عین مطابق تحفظ کے لیے مثالی۔ 250A سے 1600A، 3P/4P، کمپیکٹ اور عالمی سطح پر موافق۔
CDADA DAM1 سیریز تھرمل میگنیٹک ایڈجسٹ ایبل MCCB، جو کہ ایک قابل اعتماد سپلائر شنگھائی DADA الیکٹرک کے ذریعہ تیار کیا گیا ہے، کم وولٹیج ایپلی کیشنز کے مطالبے کے لیے مکمل طور پر حسب ضرورت اوورلوڈ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔ 400V/415V پر 1600A تک کی درجہ بندی کی گئی، یہ 3P/4P بریکر تھرمل (70–100% In) اور مقناطیسی (5–10×In) ٹرپ تھریشولڈز کی آزادانہ ایڈجسٹمنٹ کی خصوصیت رکھتا ہے، جس سے تقسیم کے پیچیدہ نظاموں میں بہترین ہم آہنگی ممکن ہوتی ہے۔
CE، CB، ASTA، KEMA، SEMKO، اور RoHS سے تصدیق شدہ، یہ عالمی حفاظت اور ماحولیاتی معیارات پر پورا اترتا ہے — جو اسے دنیا بھر میں OEMs، ٹھیکیداروں، اور سسٹم انٹیگریٹرز کے لیے مثالی بناتا ہے۔
فوائد
★ وسیع رینج: 160A سے 1600A (AC)
★ کمپیکٹ طول و عرض
★ سایڈست تھرمل سیٹنگ(70-100%)میں۔
★ سایڈست مقناطیسی ترتیب (5-10 بار) میں۔
★ ٹرپ بٹن کی فراہمی پر پش کریں۔
★ مین اور آرکنگ رابطوں کو الگ کریں۔
★ لوازمات کی وسیع رینج۔
کلیدی وضاحتیں
ماڈل: DAM1 سیریز - تھرمل مقناطیسی سایڈست MCCB
قسم: مولڈ کیس سرکٹ بریکر (MCCB)
کھمبے: 3P / 4P
شرح شدہ وولٹیج (Ue): 400V / 415V AC
شرح شدہ موجودہ رینج: 160A - 1600A
تھرمل ایڈجسٹمنٹ: 70% - 100% میں (اوور لوڈ پروٹیکشن)
مقناطیسی ایڈجسٹمنٹ: 5× - 10 × میں (شارٹ سرکٹ فوری سفر)
سرٹیفیکیشنز: CE، CB، ASTA، KEMA، SEMKO، RoHS
|
تصویر |
ماڈل |
کوڈ |
ICU (KA) |
Ics (KA) |
ریٹیڈ کرنٹ -میں |
Ui(V) |
Ue(V) |
قطب |
Uimp(V) |
|
|
ڈی اے ایم 1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
ڈی اے ایم 1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
ڈی اے ایم 1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P/4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
● Icu:O-t-CO ٹیسٹ (O:Open maneuver,CO:Close-Open maneuver,t:انتظار کا دورانیہ)
● Ics:O-t-CO-t-CO ٹیسٹ (O:open maneuver,CO:Close-Open maneuver,t:انتظار کی مدت)

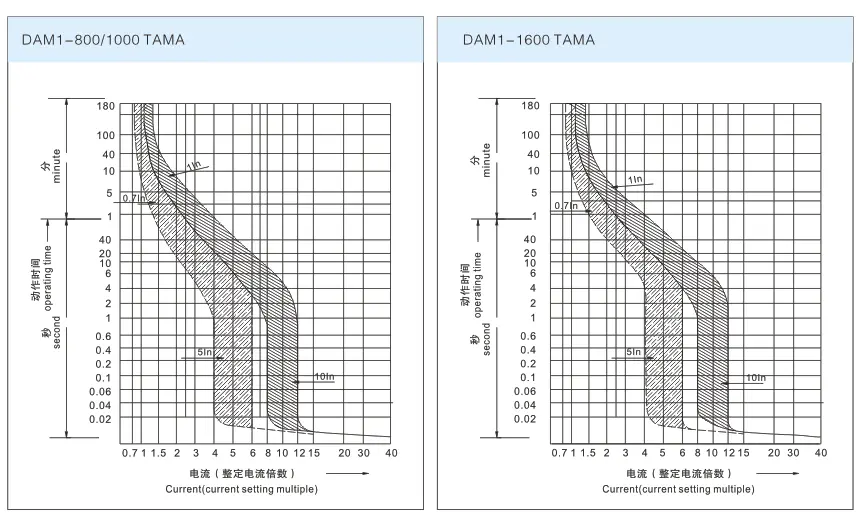

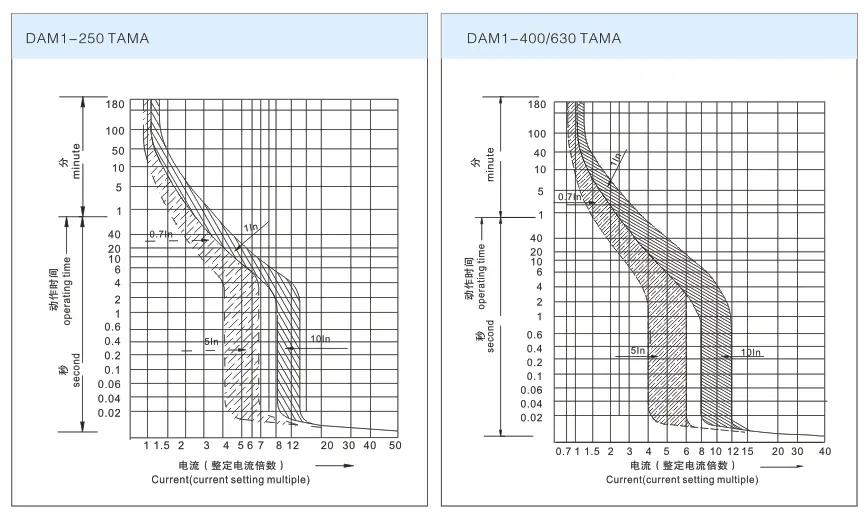

TAMA MCCB کے لیے خصوصیت کا وکر۔
کیوں CDADA کا انتخاب کریں؟
★ صحت سے متعلق انجینئرنگ
فکسڈ ٹرپ کروز کے ساتھ معیاری MCCBs کے برعکس، CDADA کا تھرمو میگنیٹک ایڈجسٹ ایبل ڈیزائن انجینئرز کو کیبل ریٹنگز اور ڈاؤن اسٹریم آلات سے مماثل تحفظ کو بہتر بنانے کی اجازت دیتا ہے۔
★ عالمی تعمیل، مقامی معاونت
ASTA (UK)، KEMA (ہالینڈ)، CE (EU)، CB (عالمی)، اور RoHS سرٹیفیکیشن کے ساتھ، CDADA پروڈکٹس 60 سے زیادہ ممالک میں قبول کیے جاتے ہیں — جنہیں شنگھائی کی جانب سے جوابی تکنیکی مدد حاصل ہے۔
★ اچھا مواد فائدہ
ہمارے پاس سپلائرز اور خام مال کے لیے سخت انتظامی نظام ہے۔ ہم عام طور پر سرکٹ بریکر کے لیے بہترین معیار کا مواد منتخب کرتے ہیں۔
1) کاپر استعمال شدہ T2>99.9%،
2) سلور رابطہ (موونگ پوائنٹ: 50%، سٹیشنری پوائنٹ: 85%)،
3) سنٹر شافٹ نے BMC-1 (گلاس فائبر: 25%، سب سے زیادہ رال، سب سے زیادہ شدت) کا استعمال کیا۔
4) کور اور باڈی بی ایم سی (گلاس فائبر: 22٪، زیادہ رال، زیادہ شدت)
★ OEM اور Retrofit دوستانہ
کمپیکٹ طول و عرض پینل کو دوبارہ ڈیزائن کیے بغیر پرانے بریکرز کو براہ راست تبدیل کرنے کا اہل بناتا ہے۔ ماڈیولر لوازمات مستقبل کے اپ گریڈ کو آسان بناتے ہیں۔
✅ لاگت سے موثر تحفظ
سایڈستیت متعدد فکسڈ ریٹنگ بریکرز کو اسٹاک کرنے کی ضرورت کو ختم کرتی ہے — ایک CDADA DAM1 یونٹ متعدد لوڈ منظرناموں کا احاطہ کرتا ہے۔
عام ایپلی کیشنز
★ انڈسٹریل موٹر کنٹرول سینٹرز (MCCs) - ٹرپنگ کے بغیر کرنٹ شروع ہونے والی موٹر سے میچ کریں۔
★ ڈیٹا سینٹر PDU پینلز - IT لوڈ پروفائلز کے ساتھ کوآرڈینیٹ کریں۔
★ قابل تجدید توانائی کے نظام – متغیر شمسی/ہوا کی پیداوار کے حالات کے مطابق ڈھالیں۔
★ میرین اور آف شور پلیٹ فارمز – سخت ماحول میں قابل اعتماد آپریشن
★ کمرشل بلڈنگ سب سٹیشنز - HVAC، ایلیویٹرز، لائٹنگ کے لیے تحفظ کو بہتر بنائیں
اکثر پوچھے گئے سوالات (FAQ)
Q1: DAM1 MCCB میں "تھرمل مقناطیسی ایڈجسٹ ایبل" کا کیا مطلب ہے؟
A1: اس کا مطلب ہے کہ اوورلوڈ (تھرمل) اور شارٹ سرکٹ (مقناطیسی) ٹرپ تھریشولڈز کو دستی طور پر ایڈجسٹ کیا جا سکتا ہے:
● تھرمل: 70%–100% ریٹیڈ کرنٹ (میں)
● مقناطیسی: 5 سے 10 گنا اندر یہ آپ کی مخصوص ایپلیکیشن کے لیے حسب ضرورت تحفظ کے منحنی خطوط کی اجازت دیتا ہے۔
Q2: کیا 250A تھرمو میگنیٹک MCCB 3P کنفیگریشن میں دستیاب ہے؟
A2: ہاں — 160A سے 1600A تک کے تمام DAM1 ایڈجسٹ ایبل ماڈلز 3P اور 4P ورژن میں دستیاب ہیں۔

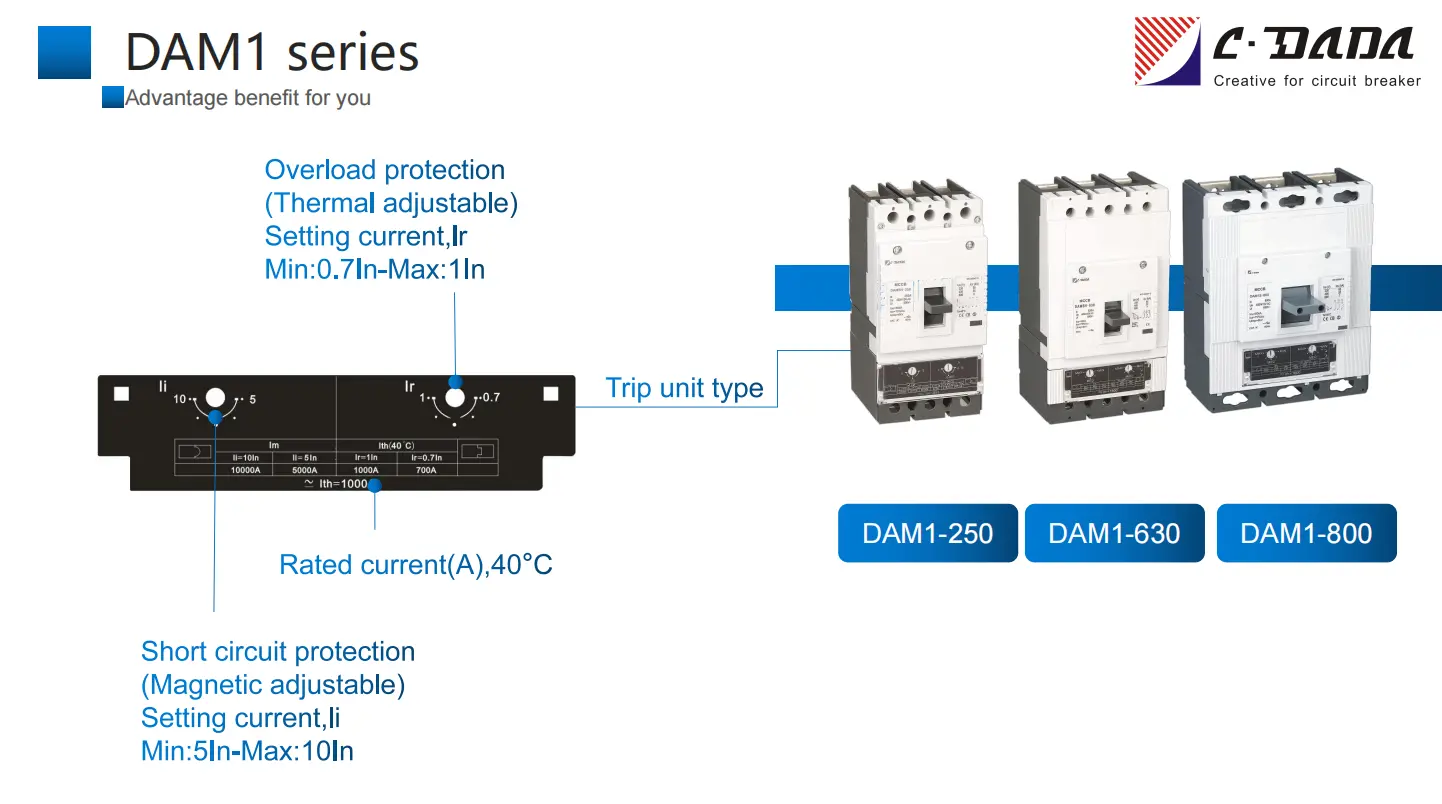

Q3: میں سفر کی ترتیبات کو کیسے ایڈجسٹ کروں؟
A3: سامنے والے پینل پر دو بیرونی ڈائلز یا سکرو سلاٹ استعمال کریں: ایک تھرمل کے لیے ("Ir" کا لیبل لگا ہوا ہے)، ایک مقناطیسی کے لیے ("Im" کا لیبل لگا ہوا ہے)۔ بے ترکیبی کی ضرورت نہیں ہے۔
Q4: کیا میں حقیقی غلطی پیدا کیے بغیر بریکر کی جانچ کر سکتا ہوں؟
A4: ہاں — بلٹ ان پش ٹو ٹرپ بٹن دیکھ بھال کے دوران فنکشنل تصدیق کے لیے ٹرپ کنڈیشن کی تقلید کرتا ہے۔
Q5: دیگر چینی MCCB برانڈز پر CDADA کا انتخاب کیوں کریں؟
A5: CDADA اس کے ساتھ نمایاں ہے:
● حقیقی دوہری ایڈجسٹمنٹ (بہت سے حریف صرف تھرمل ایڈجسٹمنٹ پیش کرتے ہیں)
● بین الاقوامی سرٹیفیکیشنز (صرف CCC نہیں)
● مسلسل کوالٹی کنٹرول (ISO 9001 مصدقہ فیکٹری)
● عالمی منصوبوں کے لیے انگریزی میں تکنیکی دستاویزات
ہاٹ ٹیگز: تھرمل مقناطیسی سایڈست MCCB، چین، صنعت کار، سپلائر، فیکٹری
