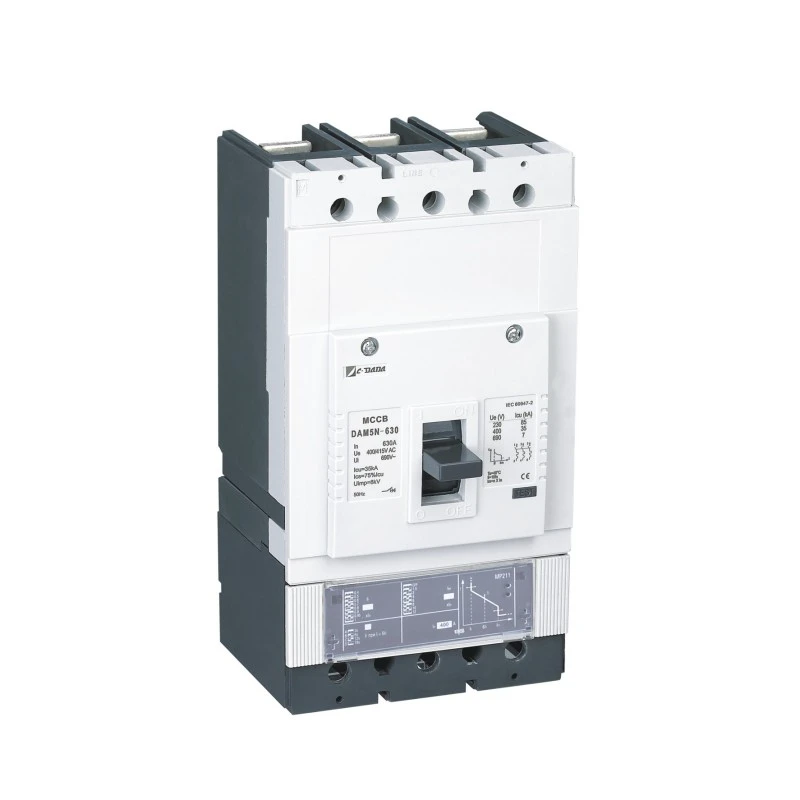

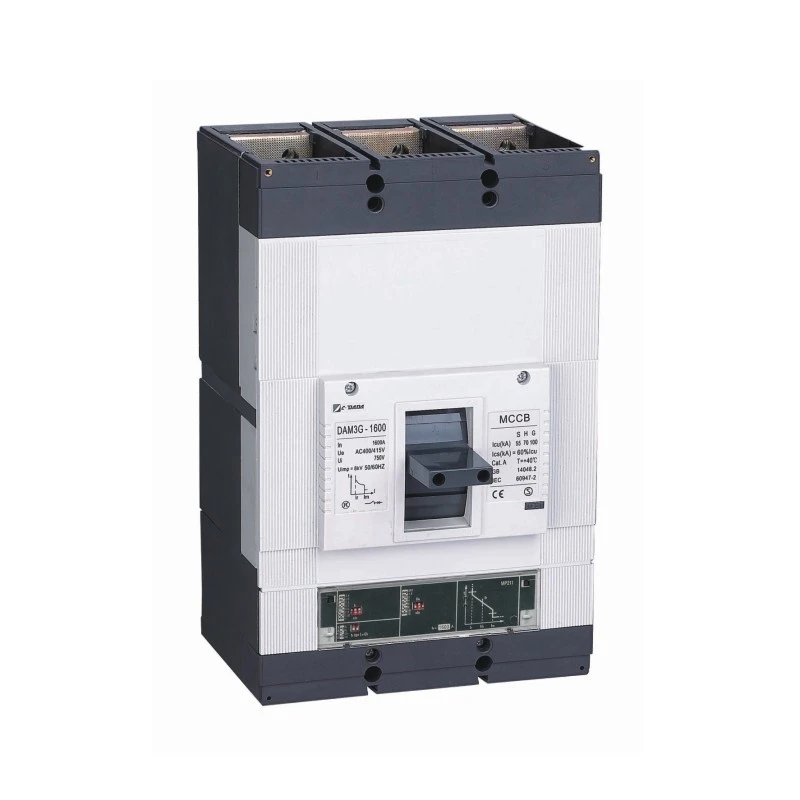

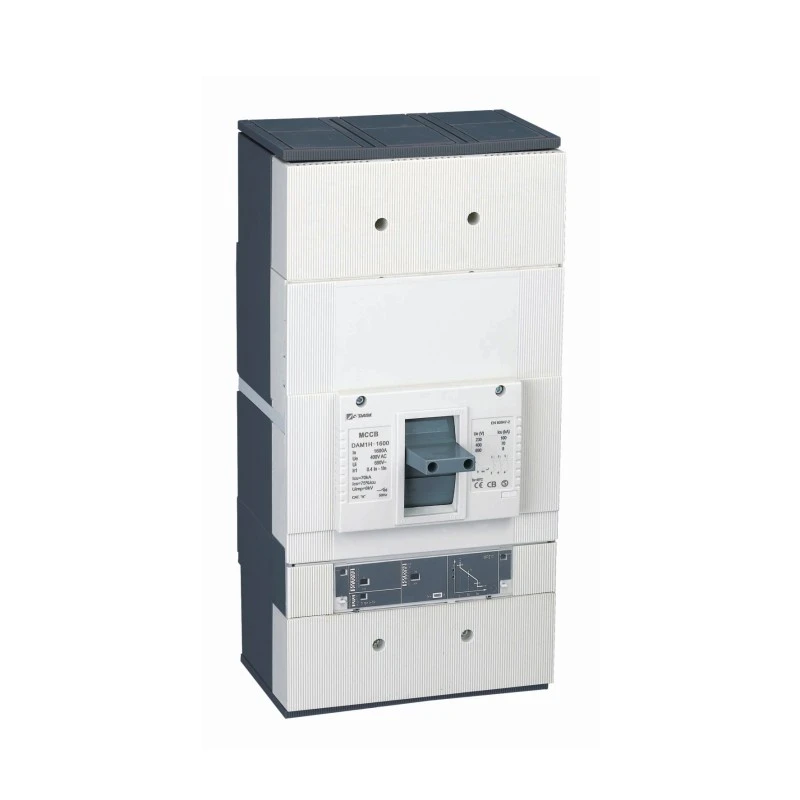

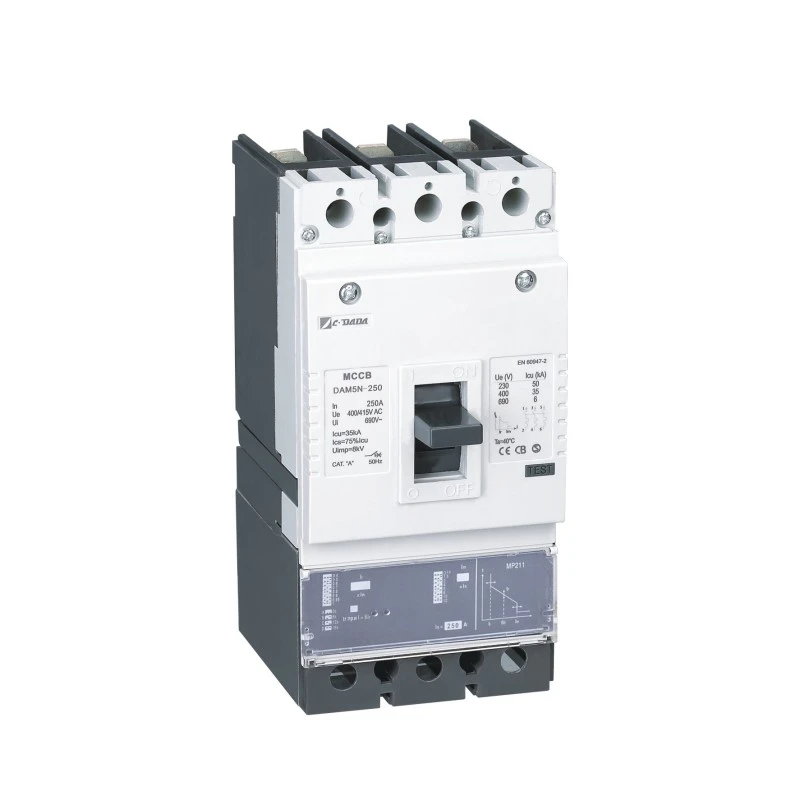

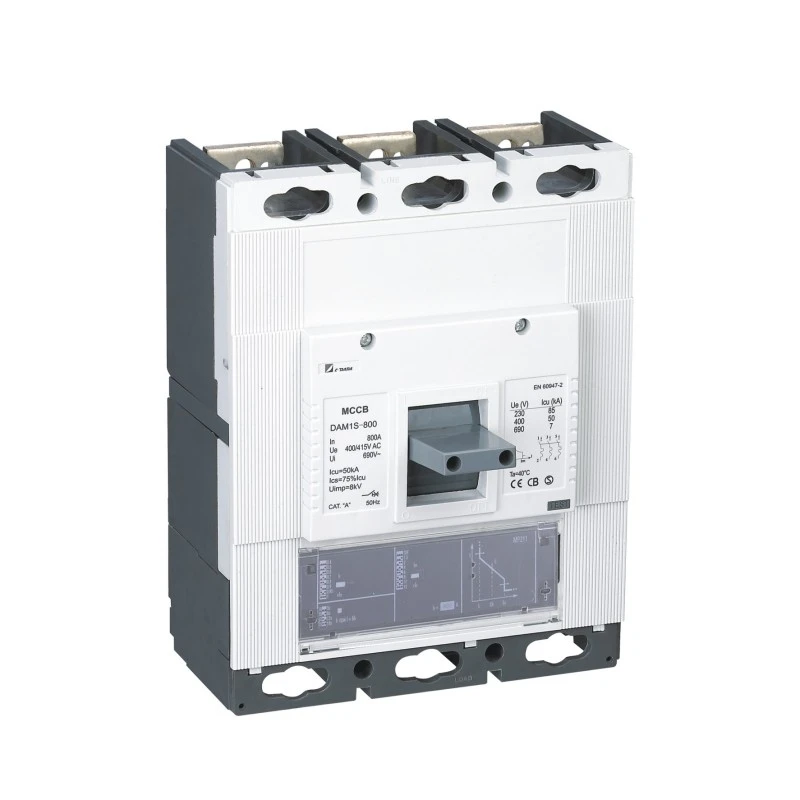

الیکٹرانک قسم مولڈڈ کیس سرکٹ بریکر

درستگی، ذہانت اور بھروسے کا مطالبہ کرنے والے جدید پاور سسٹمز کے لیے، Shanghai DADA Electric CO., LTD کی طرف سے الیکٹرانک ٹائپ مولڈ کیس سرکٹ بریکر۔ کم وولٹیج کے تحفظ میں ایک نیا معیار مقرر کرتا ہے۔ روایتی تھرمل میگنیٹک بریکرز کے برعکس، یہ ذہین MCCB انتہائی درست، قابل پروگرام اوور کرنٹ تحفظ فراہم کرنے کے لیے مائکرو پروسیسر پر مبنی الیکٹرانک ٹرپ یونٹ کا استعمال کرتا ہے۔

40% سے 100% ان (تھرمل) اور 1.5× سے 12× ان (مقناطیسی) تک ایڈجسٹ سیٹنگز کے ساتھ، یہ ڈیٹا سینٹرز، صنعتی پلانٹس، ہسپتالوں اور قابل تجدید توانائی کے نظاموں میں پیچیدہ کوآرڈینیشن کے لیے بے مثال لچک پیش کرتا ہے۔ 100A سے 1600A تک 400V/415V پر درجہ بندی کی گئی ہے، یہ اعلی درجے کی فعالیت کے ساتھ کمپیکٹ ڈیزائن کو جوڑتا ہے — اور انتہائی فالٹس کے دوران فیل-محفوظ ڈائریکٹ ٹرپ شامل کرتا ہے، چاہے الیکٹرانکس ناکام ہو جائے۔

کلیدی وضاحتیں

ماڈل: CDADA DAM2 / DE سیریز (الیکٹرانک قسم مولڈ کیس سرکٹ بریکر)

Type: Electronic Moulded Case Circuit Breaker

کھمبے: 3P / 4P

شرح شدہ وولٹیج (Ue): 400V / 415V AC

ریٹیڈ کرنٹ (ان میں): 100A - 1600A

ٹرپ یونٹ: مائکرو پروسیسر پر مبنی الیکٹرانک ریلیز

تھرمل ایڈجسٹمنٹ (Ir): 40% - 100% In

مقناطیسی ایڈجسٹمنٹ (Im): 1.5× - 12× انچ

فوائد

★ وائڈ رینج: 100A سے 1600A(AC)

★ کمپیکٹ طول و عرض

★ سایڈست تھرمل سیٹنگ (40-100%) میں۔

★ Adjustable magnetic setting(1.5-12times)In.

★ ٹرپ بٹن کی فراہمی پر پش کریں۔

★ مین اور آرکنگ رابطوں کو الگ کریں۔

★ لوازمات کی وسیع رینج۔

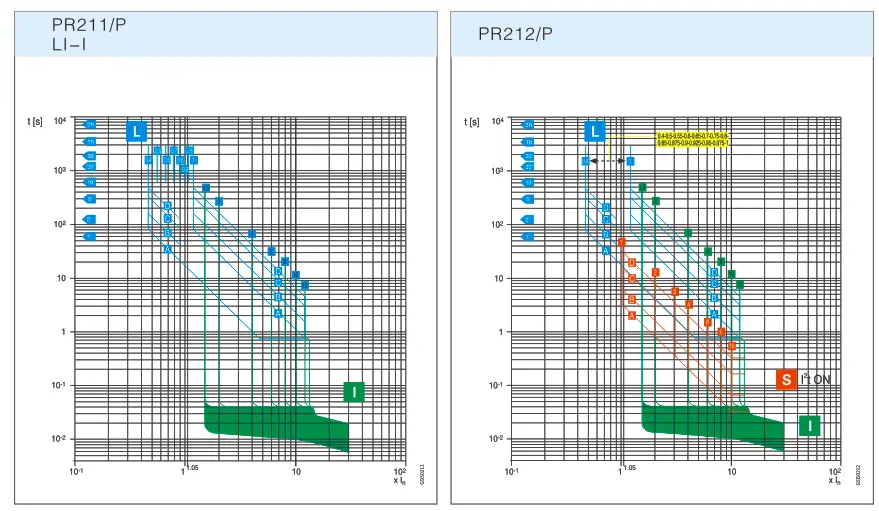

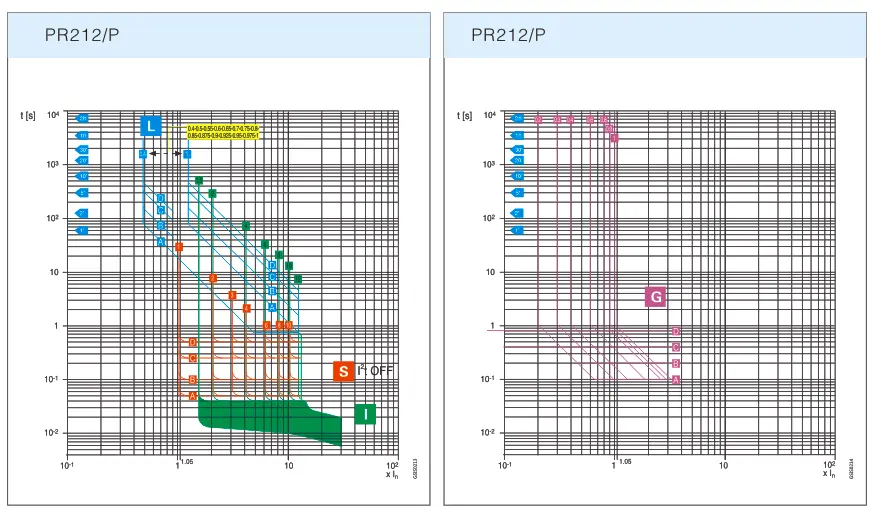

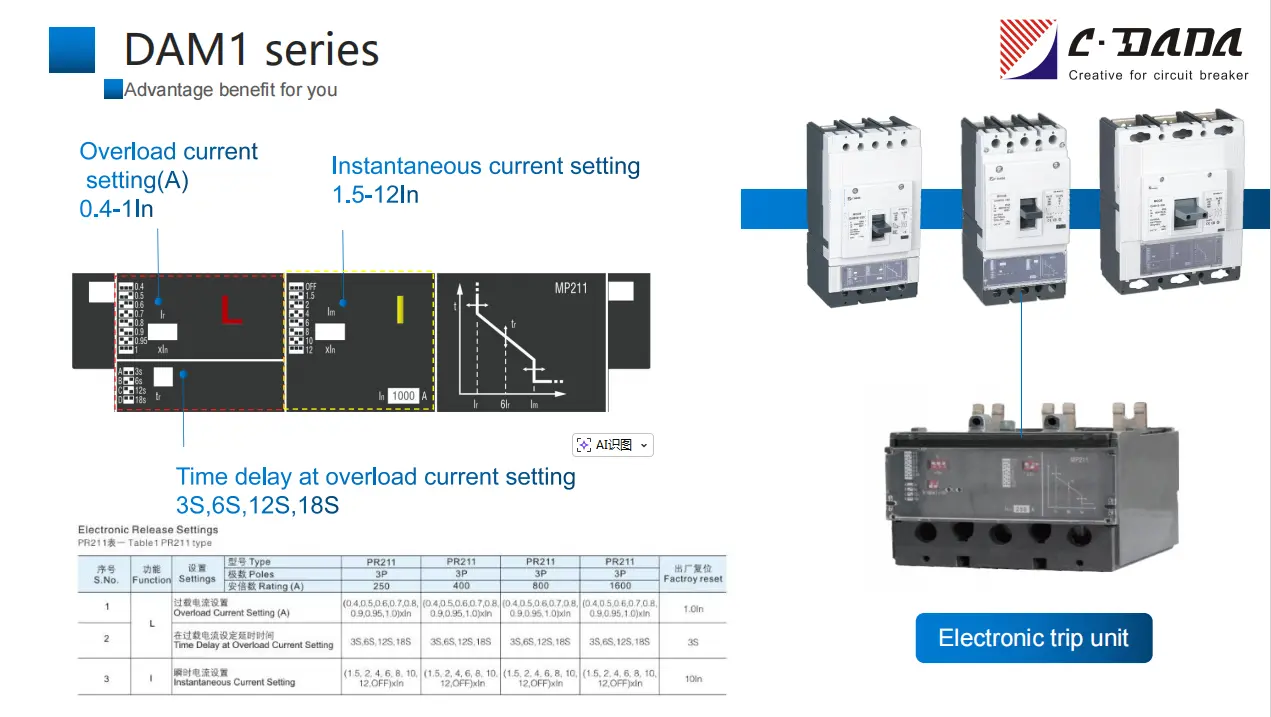

الیکٹرانک ریلیز خصوصیت وکر

برقی پیرامیٹرز

ٹیبل 1 PR211 قسم

S.No

فنکشن

ترتیبات

قسم

PR211

PR211

PR211

PR211

فیکٹری ری سیٹ

ڈنڈے

3P

3P

3P

3P

درجہ بندی (A)

250

400

800

1600

1

L

اوورلوڈ موجودہ ترتیب (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 انچ

2

اوورلوڈ کرنٹ سیٹنگ میں وقت میں تاخیر

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

فوری موجودہ ترتیب

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 میں

ٹیبل 2 PR212 قسم

S.No

فنکشن

ترتیبات

قسم

PR212

PR212

PR212

PR212

فیکٹری ری سیٹ

ڈنڈے

3P

3P

3P

3P

درجہ بندی (A)

250

400/630

800

1600

1

L

اوورلوڈ موجودہ ترتیب (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 انچ

2

اوورلوڈ کرنٹ سیٹنگ میں وقت میں تاخیر

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

مختصر - سرکٹ کرنٹ سیٹنگ (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

6 میں

4

شارٹ سرکٹ کرنٹ سیٹنگ میں وقت کی تاخیر

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.1S

5

I

فوری موجودہ ترتیب

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 میں

6

G

گراؤنڈ فالٹ کرنٹ سیٹنگ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0 انچ

7

گراؤنڈ فالٹ سیٹنگ میں وقت کی تاخیر

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.4S

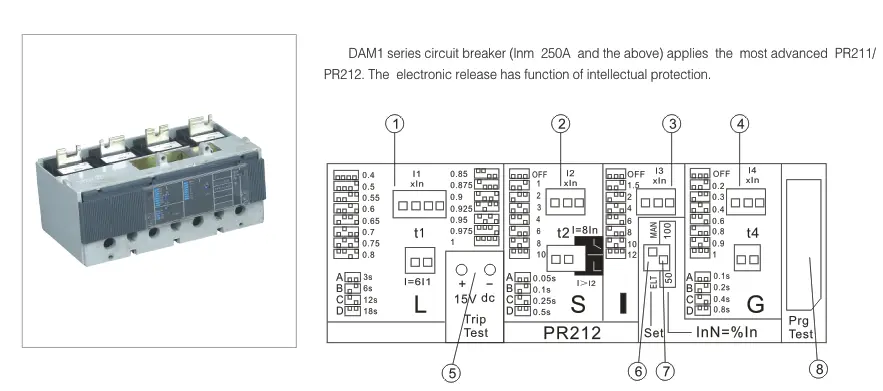

8

برقی یا الیکٹرانک پیرامیٹرز کا انتخاب

فنکشن سیٹ (ELT/MAN سوئچ کریں)

9

صفر لائن کے ڈپ سوئچ کے پیرامیٹرز کو ترتیب دینے کے لیے استعمال کیا جاتا ہے۔

InN=%In، 50/100 سوئچ کریں۔

10

Socket for connection measuring device

پینل ساکٹ

CDADA Electronic MCCB کیوں منتخب کریں؟

★ حقیقی ذہانت، نہ صرف آٹومیشن
مائیکرو پروسیسر موجودہ لہروں کا مسلسل تجزیہ کرتا ہے، عین الٹا وقت، مقررہ وقت، اور فوری تحفظ کو قابل بناتا ہے — گرمی یا عمر بڑھنے کی وجہ سے کوئی بڑھے بغیر۔

★ ناکام محفوظ ڈیزائن
یہاں تک کہ اگر الیکٹرانک سرکٹ ناکام ہوجاتا ہے، تو براہ راست برقی مقناطیسی لیچ شدید شارٹ سرکٹ کے دوران بریکر کے سفر کو یقینی بناتا ہے- IEC 60947-2 حفاظتی فالتو ضروریات کو پورا کرتا ہے۔

★ اعلی کوآرڈینیشن
الٹرا وائیڈ ایڈجسٹمنٹ رینجز (40–100% Ir، 1.5–12× Im) اپ اسٹریم/ڈاؤن اسٹریم ڈیوائسز کے ساتھ کامل ہم آہنگی کی اجازت دیتی ہیں—آوٹیج زون کو کم سے کم کرنا۔

★ فیوچر پروف انفراسٹرکچر
بلڈنگ مینجمنٹ سسٹمز (BMS) یا سمارٹ گرڈز میں انضمام کے لیے اختیاری کمیونیکیشن ماڈیولز (Modbus RTU، Profibus) کے ساتھ ہم آہنگ۔

★ عالمی معیار، مسابقتی قیمت
شنگھائی میں ISO 9001 کے تحت تیار کیا گیا، بین الاقوامی سرٹیفیکیشنز کے ساتھ- ایشیائی لاگت کی کارکردگی پر یورپی سطح کی کارکردگی پیش کرتا ہے۔

★ ہمارے پاس 15 انجینئرز کی ایک سرشار ٹیم ہے جو مصنوعات کی ترقی، بہتری اور حسب ضرورت پر مرکوز ہے۔

مثالی ایپلی کیشنز

ڈیٹا سینٹرز: درست انتخابی ٹرپنگ کے ساتھ جھرن کی ناکامیوں کو روکیں۔

ہسپتال: لائف سپورٹ سسٹم کے لیے بلاتعطل بجلی کو یقینی بنائیں

صنعتی آٹومیشن: VFDs، سافٹ اسٹارٹرز، اور روبوٹکس کے ساتھ ہم آہنگی پیدا کریں۔

سولر/ونڈ فارمز: متغیر جنریشن پروفائلز کے مطابق ڈھالیں۔

سمارٹ کمرشل عمارتیں: اضافی میٹر کے بغیر توانائی کی نگرانی کو فعال کریں۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: الیکٹرانک MCCB کو تھرمل مقناطیسی سے مختلف کیا بناتا ہے؟

A1: الیکٹرانک ٹائپ مولڈ کیس سرکٹ بریکر کرنٹ کا تجزیہ کرنے کے لیے ایک مائیکرو پروسیسر کا استعمال کرتے ہیں اور زیادہ درستگی کے ساتھ ٹرپس کو متحرک کرتے ہیں۔ وہ محیطی درجہ حرارت سے متاثر نہیں ہوتے ہیں، وسیع تر ایڈجسٹمنٹ رینجز پیش کرتے ہیں، اور لوڈ ڈیٹا لاگنگ فراہم کر سکتے ہیں — bimetal/solenoid-based thermal-magnetic اقسام کے برعکس۔

Q2: کیا 1600A الیکٹرانک MCCB 4-پول کنفیگریشن میں دستیاب ہے؟

A2: ہاں — 250A سے 1600A تک کے تمام CDADA الیکٹرانک MCCBs 3P اور 4P دونوں ورژن میں دستیاب ہیں۔

Q3: اگر الیکٹرانک ٹرپ یونٹ شارٹ سرکٹ کے دوران فیل ہو جائے تو کیا ہوتا ہے؟

A3: بریکر میں ایک مکینیکل بیک اپ شامل ہوتا ہے: انتہائی فالٹ کرنٹ (>12×In) کے دوران، ایک مقناطیسی لیچ براہ راست کھلنے کو متحرک کرتی ہے — الیکٹرانکس کے آف لائن ہونے کے باوجود بھی حفاظت کو یقینی بناتی ہے۔

Q4: کیا میں ریئل ٹائم موجودہ اقدار کی نگرانی کر سکتا ہوں؟

A4: جی ہاں—الیکٹرانک ٹرپ یونٹ فوری، زیادہ سے زیادہ، کم سے کم، اور اوسط کرنٹ کو منتخب وقت کی کھڑکیوں پر دکھاتا ہے (مثلاً، 24h)، توانائی کے انتظام کے لیے مفید ہے۔

Q5: دیگر ذہین MCCB برانڈز پر CDADA کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

● حقیقی دوہری رینج ایڈجسٹ ایبلٹی (بہت سے حریف Im کو ≤10× تک محدود کرتے ہیں)

● ناکام مکینیکل بیک اپ (تمام "الیکٹرانک" MCCBs کے پاس یہ نہیں ہے)

● کومپیکٹ سائز — بغیر کسی ترمیم کے لیگیسی پینلز میں فٹ بیٹھتا ہے۔

● مضبوط عالمی سرٹیفیکیشن پورٹ فولیو (ASTA, KEMA, CE)

● انگریزی میں تکنیکی مدد کے ساتھ OEM دوستانہ قیمت
