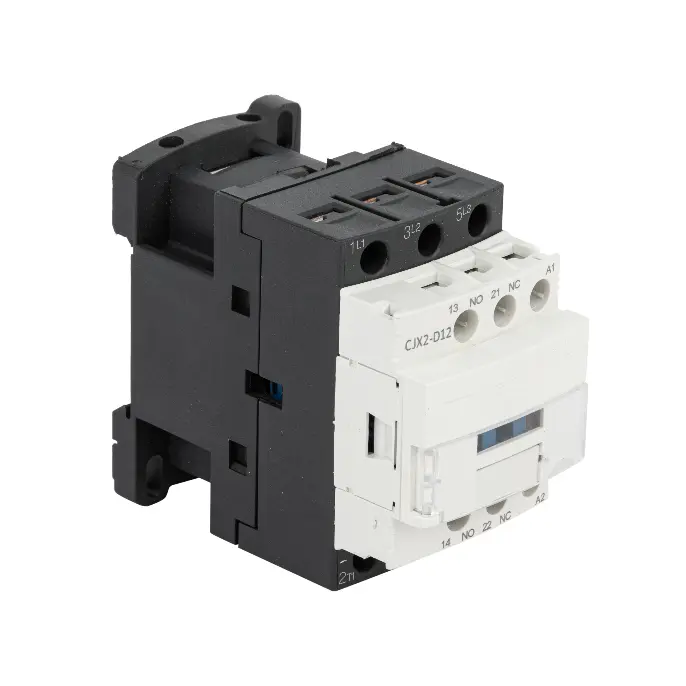

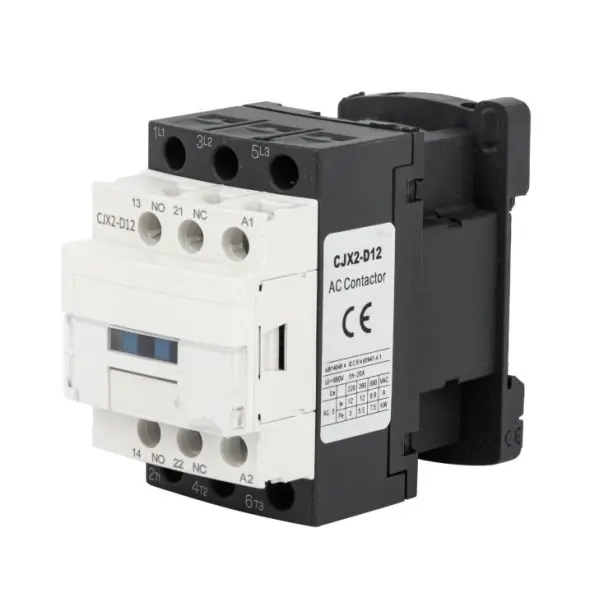

ڈی رابطہ کنندہ

Model:LC1-D Series

شنگھائی DADA الیکٹرک ایک قابل اعتماد صنعت کار ہے اور ہمارے اپنے برانڈز CDADA ہیں۔ ہمارا D رابطہ کار (LC1-D سیریز) IEC 60947-4-1 مصدقہ، 3P/4P، 620A تک، AC-3/AC-4 ریٹیڈ ہے۔ وائڈ کوائل وولٹیج کے اختیارات۔ ہم اس پروڈکٹ کو موٹر کنٹرول اور صنعتی آٹومیشن کے لیے تجویز کرتے ہیں، اقتباس کے لیے ہم سے رابطہ کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

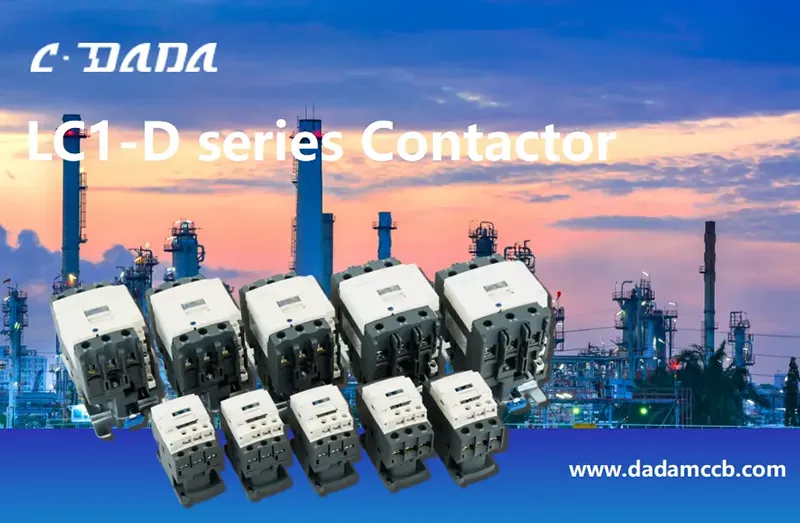

CDADA LC1-D Series D Contactor کے ساتھ انجینئر قابل اعتماد موٹر کنٹرول اور پاور سوئچنگ ایک اعلیٰ کارکردگی والا AC رابطہ کار جسے Shanghai DADA Electric CO., LTD نے IEC/EN 60947-4-1 معیارات پر پورا اترنے کے لیے ڈیزائن کیا ہے۔ صنعتی، تجارتی اور انفراسٹرکچر ایپلی کیشنز کے لیے بنایا گیا، LC1-D سیریز 9A سے 95A (ہیوی ڈیوٹی ویریئنٹس میں 620A تک) ریٹیڈ کرنٹ کے ساتھ 3-پول یا 4-پول کنفیگریشنز کو سپورٹ کرتی ہے اور 3-فیز اسکوائرل-کیج موٹرز کو 45-1Vat45-3kWat تک کنٹرول کرتی ہے۔

معیاری 1NO+1NC معاون رابطوں سے لیس، یہ مکمل موٹر تحفظ کے لیے تھرمل اوورلوڈ ریلے کے ساتھ بغیر کسی رکاوٹ کے مربوط ہوتا ہے۔ AC یا DC کوائل کے اختیارات (24V–600V)، AC-3 اور AC-4 کے استعمال کے زمرے، اور 690V موصلیت کے لیے ایک مضبوط ڈیزائن کی درجہ بندی کے ساتھ، CDADA D رابطہ کار بار بار شروع ہونے والے سٹاپ سائیکلوں، کنویئر سسٹمز، پمپس، کمپریسرز، اور HVAC سے °C درجہ حرارت کی یونٹ کی طلب میں بھی قابل اعتماد کارکردگی فراہم کرتا ہے۔ اور 2000 میٹر اونچائی۔

D Contactor

کلیدی وضاحتیں

سیریز: ڈی کونٹیکٹر

برانڈ: CDADA | صنعت کار: شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ

معیاری: IEC/EN 60947-4-1

سرٹیفیکیشن: عیسوی

پولز: 3P یا 4P (قابل انتخاب)

ریٹیڈ آپریشنل کرنٹ (AC-3): 9A – 95A (توسیع رینج میں 620A تک)

موٹر پاور کنٹرول (AC-3):

380/415V: 4kW - 45kW

660/690V: 45kW تک

استعمال کے زمرے: AC-3 (گلہری کیج موٹرز)، AC-4 (پلگنگ اور انچنگ)

شرح شدہ موصلیت وولٹیج: 690V AC

محیطی درجہ حرارت: -5°C سے +40°C

اونچائی: ≤ 2000m

ماؤنٹنگ: عمودی طیارہ ±5°، بڑھتے ہوئے زمرہ III

معاون رابطے: 1NO + 1NC (تمام ماڈلز پر معیاری)

کنڈلی کے اختیارات:

AC کنڈلی: 24V، 36V، 48V، 110V، 127V، 220V، 240V، 380V، 415V، 440V، 480V، 500V، 600V

ڈی سی کنڈلی: 24V، 36V، 48V، 110V، 220V

تکنیکی ڈیٹا شیٹ

اشیاء		ماڈل	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
قطب			3/4	3/4	3/4	3/4	3/4
معاون رابطہ			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
درجہ بندی شدہ روایتی حرارتی کرنٹ (A) AC-1			20	20	30	40	50
ریٹیڈ آپریشنل موجودہ (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
شرح شدہ موصلیت وولٹیج (V AC)			690	690	690	690	690
کنٹرول کی طاقت 3-مرحلہ کیج موٹر (AC-3)	کلو واٹ	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC کنڈلی (V)			24،36،48،110،127،220،240،380،415،440،480،500،600
ڈی سی کوائل (V)			24،36،48،110،220

اشیاء		ماڈل	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
قطب			3/4	3/4	3/4	3/4	3/4
معاون سرکٹ کیٹ: AC-15، Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
درجہ بندی شدہ روایتی حرارتی کرنٹ (A) AC-1			60	80	80	110	110
ریٹیڈ آپریشنل موجودہ (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
شرح شدہ موصلیت وولٹیج (V AC)			690	690	690	690	690
کنٹرول کی طاقت 3-مرحلہ کیج موٹر (AC-3)	کلو واٹ	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC کنڈلی (V)			24،36،48،110،127،220،240،380،415،440،480،500،600
ڈی سی کوائل (V)			24،36،48،110،220

اشیاء			ماڈل		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
قطب					3		3		3		3/4		3/4
درجہ بندی شدہ روایتی حرارتی کرنٹ (A) AC-1					200		200		200		275		280
ریٹیڈ آپریشنل موجودہ (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
شرح شدہ موصلیت وولٹیج (V AC)					690		690		690		690		690
کنٹرول کی طاقت 3-مرحلہ کیج موٹر (AC-3)	کلو واٹ		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC کنڈلی (V)					110،127،220،240،380،415،440،480،500،600
اشیاء				ماڈل		LC1-D300		LC1-D410		LC1-D475		LC1-D620
قطب						3/4		3/4		3/4		3/4
درجہ بندی شدہ روایتی حرارتی کرنٹ (A) AC-1						360		430		580		850
ریٹیڈ آپریشنل موجودہ (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
شرح شدہ موصلیت وولٹیج (V AC)						690		690		690		690
کنٹرول شدہ 3 فیز کی طاقت کیج موٹر (AC-3)		کلو واٹ		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC کنڈلی (V)						110, 127,220,240,380,415,440,480,500,600

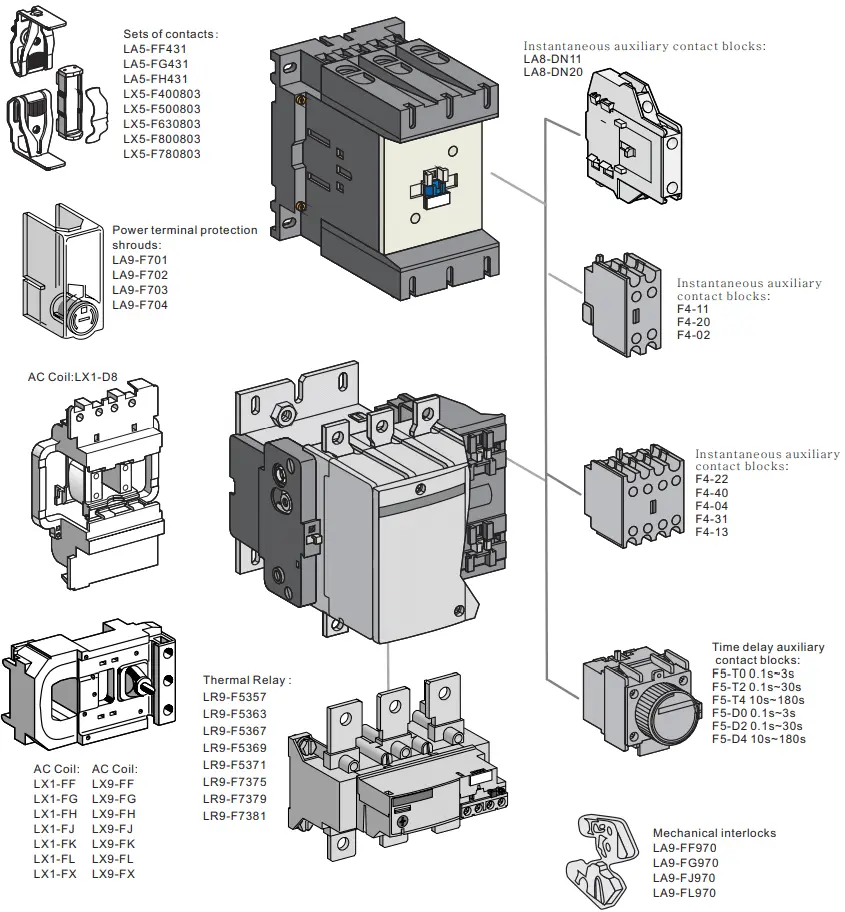

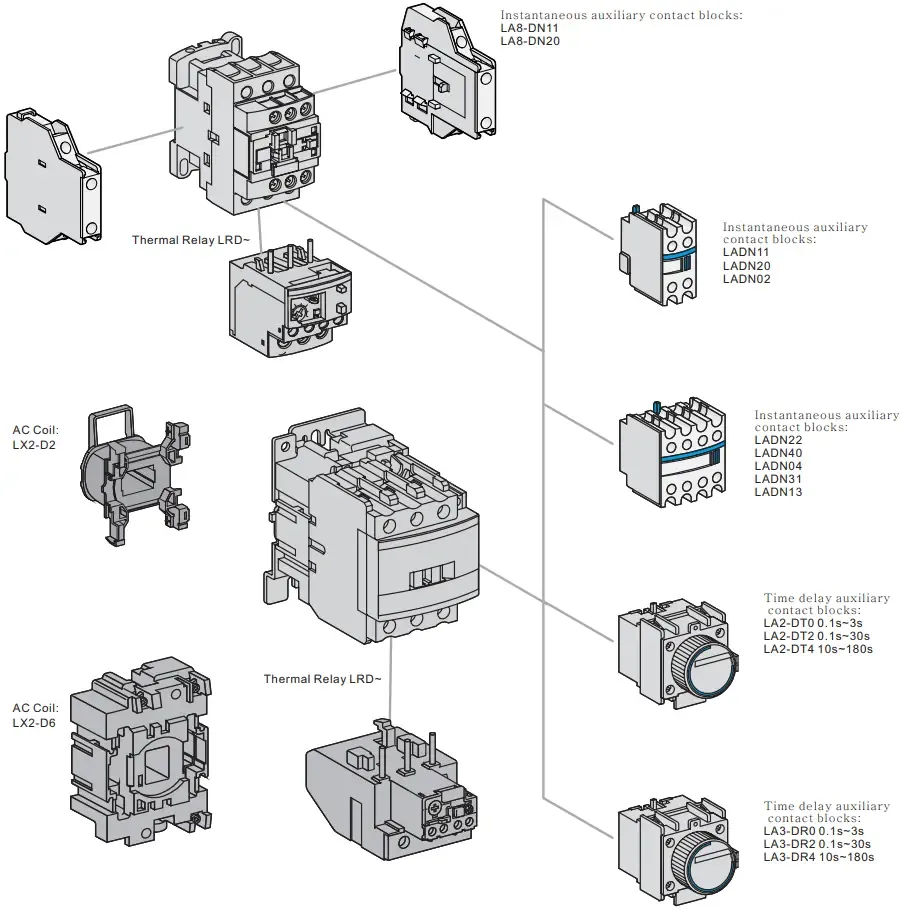

لوازمات

D Contactor

سی ڈی اے ڈی اے ڈی کونٹیکٹر کیوں منتخب کریں؟

★ حقیقی IEC تعمیل

IEC/EN 60947-4-1 پر ڈیزائن اور تجربہ کیا گیا — عالمی قبولیت اور باہمی تعاون کو یقینی بنانا۔

★ مکمل موٹر کنٹرول حل

مکمل موٹر اسٹارٹر اسمبلیوں کے لیے CDADA تھرمل اوورلوڈ ریلے کے ساتھ جوڑا بنائیں — اوورلوڈ + شارٹ سرکٹ + آئسولیشن۔

★ وسیع وولٹیج لچک

13 AC اور 5 DC کوائل وولٹیجز میں سے انتخاب کریں—عالمی منصوبوں یا مخلوط وولٹیج پینلز کے لیے مثالی۔

★ ہیوی ڈیوٹی کے لیے مضبوط

AC-4 ڈیوٹی کو سپورٹ کرتا ہے (بار بار پلٹنا/پلگ لگانا)—کرین، ایلیویٹرز اور کنویئرز کے لیے بہترین۔

★ پلگ اینڈ پلے انٹیگریشن

معیاری 1NO+1NC معاون رابطے آسان انٹر لاکنگ، سگنلنگ، یا PLC فیڈ بیک کو فعال کرتے ہیں۔

★ صنعتی گریڈ کی وشوسنییتا

اعلی الیکٹریکل برداشت، کم رابطے کی مزاحمت، اور مستحکم آرک دبانے کے لیے تجربہ کیا گیا—ڈاؤن ٹائم کو کم سے کم کرنا۔

★ ہمارے اہم فوائد یہ ہیں: 1) مکمل بین الاقوامی سرٹیفیکیشنز، 2) مضبوط OEM/ODM صلاحیت، 3) اعلی قیمت-کارکردگی کا تناسب، 4) قابل اعتماد بڑے پیمانے پر پیداواری صلاحیت، 5) وسیع برآمدی تجربہ۔

D Contactor

★ ہماری مصنوعات جنوب مشرقی ایشیاء، مشرق وسطیٰ، جنوبی امریکہ، افریقہ، یورپ، اور CIS ممالک کو کامیابی کے ساتھ برآمد کی جاتی ہیں، جس میں بیلٹ اینڈ روڈ مارکیٹوں پر بھرپور توجہ دی جاتی ہے۔

D Contactor

عام ایپلی کیشنز

D Contactor موٹر اسٹارٹرز: پمپ، پنکھے، کمپریسر، مکسر

D Contactor HVAC سسٹمز: چلر اور بلور کنٹرول

D Contactor صنعتی آٹومیشن: کنویئر لائنز، پیکیجنگ مشینیں۔

D Contactor عمارت کا انتظام: لفٹ کنٹرول، لائٹنگ بینک

D Contactor توانائی اور پانی: گندے پانی کی صفائی، آبپاشی کے نظام

اکثر پوچھے گئے سوالات

Q1: "D contactor" کا کیا مطلب ہے؟

A1: "D" سے مراد سیریز کا عہدہ (LC1-D) ہے جو اس ماڈیولر، معیاری AC رابطہ کار پلیٹ فارم کے لیے عالمی سطح پر استعمال ہوتا ہے۔ یہ تکنیکی درجہ بندی نہیں ہے — لیکن اوورلوڈ ریلے اور مکینیکل انٹرلاک جیسے لوازمات کے ساتھ مطابقت کے لیے پینل کی تعمیر میں وسیع پیمانے پر پہچانا جاتا ہے۔

Q2: AC-3 اور AC-4 ڈیوٹی میں کیا فرق ہے؟

A2:

● AC-3: گلہری پنجرے والی موٹروں کا معمول کا آغاز/روکنا (مثلاً، پمپ، پنکھے)۔ کم تناؤ۔

● AC-4: بار بار پلگ لگانا، انچ کرنا، یا ریورس کرنا (جیسے کرینیں، لہرانا)۔ زیادہ برقی تناؤ کے لیے زیادہ مضبوط رابطوں کی ضرورت ہوتی ہے۔ → CDADA LC1-D دونوں کے لیے درجہ بندی کی گئی ہے، اسے ورسٹائل بناتی ہے۔

Q3: کیا میں اس کانٹیکٹر کو اوورلوڈ ریلے کے بغیر استعمال کر سکتا ہوں؟

A3: موٹر بوجھ کے لیے سفارش نہیں کی جاتی ہے۔ رابطہ کنندہ صرف پاور سوئچ کرتا ہے - یہ اوورلوڈز سے حفاظت نہیں کرتا ہے۔ موٹر کی حفاظت کے لیے ہمیشہ تھرمل یا الیکٹرانک اوورلوڈ ریلے کے ساتھ جوڑیں۔

Q4: کیا 4-پول ورژن دستیاب ہیں؟

A4: جی ہاں! تمام LC1-D ماڈلز 3P یا 4P کنفیگریشنز کو سپورٹ کرتے ہیں — نیوٹرل سوئچنگ ایپلی کیشنز یا 4 وائر سسٹمز کے لیے مثالی۔

Q5: دوسرے D-سیریز کے رابطہ کاروں پر CDADA کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

● حقیقی IEC 60947-4-1 ٹیسٹ رپورٹس کی تعمیل

● وسیع کوائل وولٹیج کی حد (بشمول 415V، 480V، 600V برآمد کے لیے)

● چاندی کے کھوٹ کے رابطوں اور آرک چیٹس کے ساتھ مستقل معیار

● OEM دوستانہ قیمتوں کا تعین اور تیز نمونہ تبدیلی

● عالمی سرٹیفیکیشنز (CE) اور انگریزی دستاویزات
