F رابطہ کنندہ

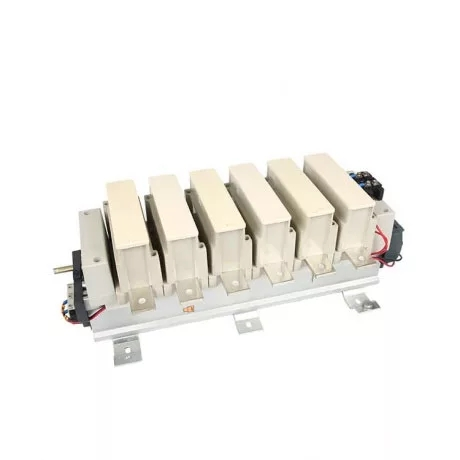

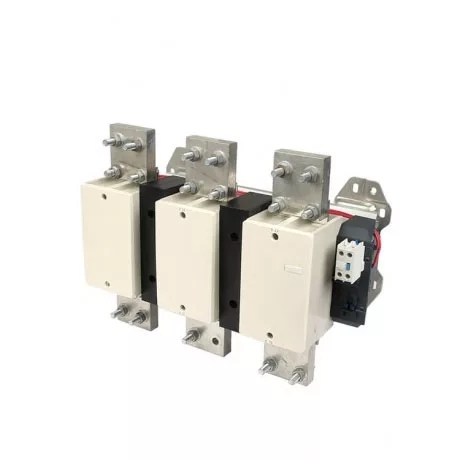

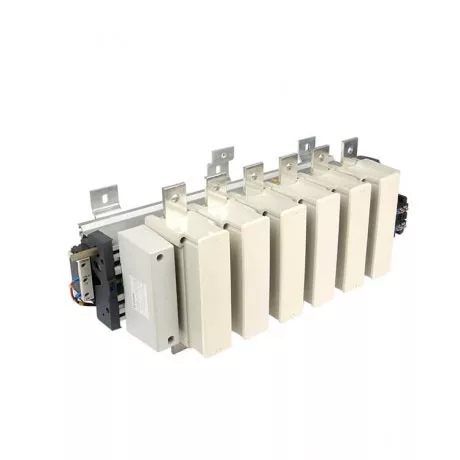

CDADA LC1-F Series F Contactor کے ساتھ بڑے پیمانے پر صنعتی نظاموں کی بجلی کی ضروریات کو پورا کریں—ایک اعلیٰ موجودہ AC رابطہ کار جو پیشہ ور سپلائر Shanghai DADA Electric CO., LTD کے ذریعے بنایا گیا ہے۔ IEC/EN 60947-4-1 معیارات کے مطابق۔ ہیوی ڈیوٹی موٹر کنٹرول اور پاور سوئچنگ کے لیے ڈیزائن کیا گیا، LC1-F سیریز 115A سے 1000A تک ریٹیڈ آپریشنل کرنٹ کو سپورٹ کرتی ہے اور 500kW تک (380–415V، AC-3 ڈیوٹی پر) یا 670V پر 3-فیز گلہری-کیج موٹرز کو کنٹرول کرتی ہے۔

3-پول یا 4-پول کنفیگریشن میں دستیاب ہے، یہ کمپریسرز، بڑے پمپس، کرشرز، HVAC چلرز، کان کنی کا سامان، اور پانی کی صفائی کے پلانٹس کے لیے مثالی ہے۔ AC-3 اور AC-4 کے استعمال کی درجہ بندی کے ساتھ، یہ معیاری موٹر شروع کرنے اور مانگنے والی ایپلی کیشنز جیسے پلگنگ یا انچنگ دونوں کو ہینڈل کرتا ہے۔ CE کے ساتھ تصدیق شدہ، 690V موصلیت کے لیے درجہ بندی کی گئی، اور محیطی درجہ حرارت میں -5°C سے +40°C تک کام کرنے کے قابل، CDADA F رابطہ کار 2000m اونچائی تک سخت ماحول میں بھی مضبوط، دیکھ بھال کے لیے دوستانہ کارکردگی پیش کرتا ہے۔

کلیدی وضاحتیں

سیریز: F contactor

برانڈ: CDADA | صنعت کار: شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ

معیاری: IEC/EN 60947-4-1

سرٹیفیکیشن: عیسوی

پولز: 3P یا 4P (زیادہ تر ماڈلز پر فیلڈ کے لیے قابل انتخاب)

ریٹیڈ آپریشنل کرنٹ (AC-3): 115A - 1000A

موٹر پاور کنٹرول (AC-3):

380/415V: 55kW - 500kW

660/690V: 80kW - 670kW

استعمال کے زمرے: AC-3 (موٹر چلانا)، AC-4 (پلگنگ/انچنگ)

شرح شدہ موصلیت وولٹیج: 690V AC

محیطی درجہ حرارت: -5°C سے +40°C

اونچائی: ≤ 2000m

ماؤنٹنگ: عمودی ±5°، بڑھتے ہوئے زمرہ III

کوائل وولٹیجز (AC): 110V، 127V، 220V، 240V، 380V، 415V، 440V، 480V، 500V، 600V

زیادہ سے زیادہ روایتی حرارتی کرنٹ (AC-1): 1200A تک

تکنیکی ڈیٹا شیٹ

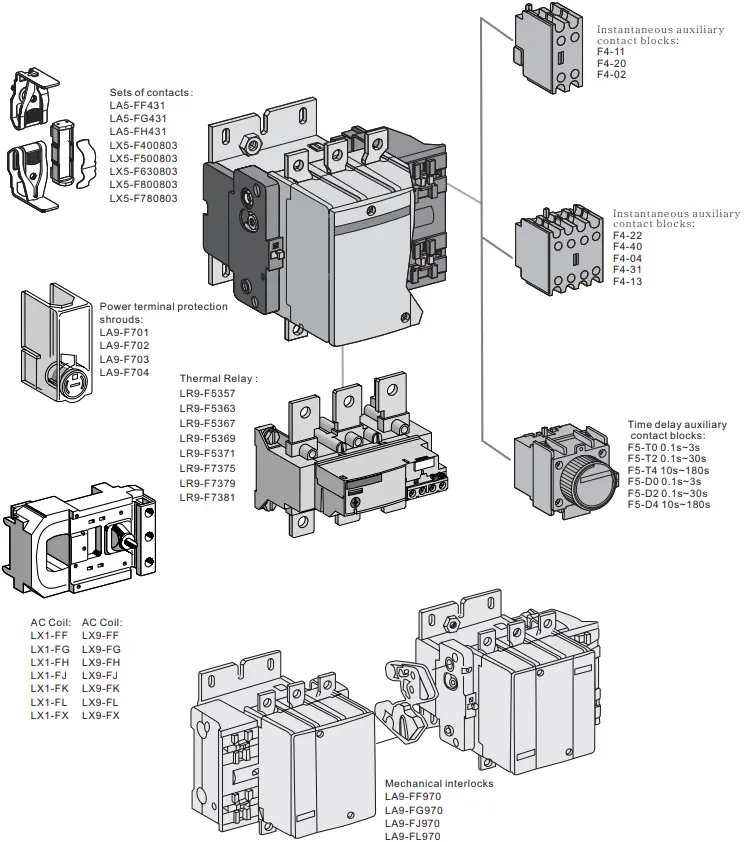

لوازمات

سی ڈی اے ڈی اے ایف کنٹریکٹر کیوں منتخب کریں؟

★ حقیقی ہیوی ڈیوٹی کارکردگی

1000A اور 500kW+ موٹرز تک ہینڈل کرتا ہے—کان کنی، تیل اور گیس، اسٹیل ملز، اور میونسپل انفراسٹرکچر کے لیے بہترین۔

★ عالمی وولٹیج مطابقت

AC کوائل کے اختیارات کی وسیع رینج (بشمول 415V، 480V، 600V) یورپی، شمالی امریکہ، مشرق وسطیٰ اور افریقی منصوبوں میں ہموار انضمام کو یقینی بناتی ہے۔

★ AC-4 ڈیمانڈنگ سائیکلوں کے لیے ریٹیڈ

بنیادی رابطہ کاروں کے برعکس، LC1-F بار بار الٹنے، بریک لگانے اور جاگنگ کو برداشت کرتا ہے—کرین، ایلیویٹرز اور ایکسٹروڈرز کے لیے اہم ہے۔

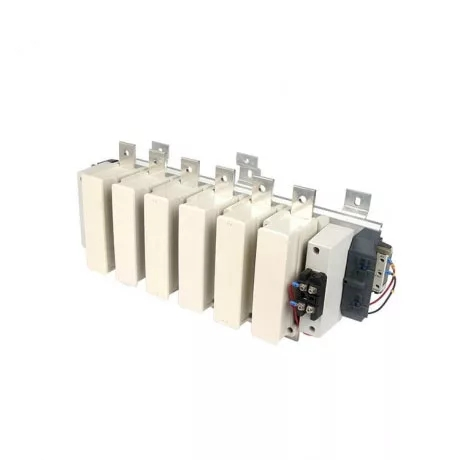

★ 4-قطب لچک

ضرورت پڑنے پر غیر جانبدار سوئچ کریں — TT سسٹمز، جنریٹر سیٹس، یا حساس صنعتی بوجھ کے لیے مثالی۔

★ مضبوط تھرمل اور آرک مینجمنٹ

آپٹمائزڈ آرک چیمبرز اور اعلی چالکتا رابطے طویل برقی زندگی اور مسلسل بوجھ کے تحت کم گرمی پیدا کرنے کو یقینی بناتے ہیں۔

★ OEM اور پینل بلڈر تیار ہے۔

معیاری DIN ریل یا اسکرو ماؤنٹنگ کے ساتھ ہم آہنگ، اور مکمل موٹر اسٹارٹر سلوشنز کے لیے CDADA تھرمل اوورلوڈ ریلے کے ساتھ بالکل جوڑتا ہے۔

★ ہم R&D میں مسلسل سرمایہ کاری کرتے ہیں، عالمی معیارات اور مارکیٹ کے رجحانات کی نگرانی کرتے ہیں، اور اپنے پروڈکٹ پورٹ فولیو کو اپ گریڈ کرنے کے لیے صنعت کے ماہرین کے ساتھ تعاون کرتے ہیں۔

عام ایپلی کیشنز

بڑا موٹر کنٹرول: کولہو، بال ملز، سینٹری فیوگل پمپ

توانائی اور افادیت: پانی/ گندے پانی کے پلانٹس، پاور اسٹیشن کے معاون

HVAC: صنعتی چلرز، کولنگ ٹاورز

میٹریل ہینڈلنگ: کنویئر بیلٹ، بالٹی ایلیویٹرز

میرین اور آف شور: شپ بورڈ موٹر سسٹم

قابل تجدید ذرائع: پمپڈ ہائیڈرو، بائیو ماس فیڈ سسٹم

اکثر پوچھے گئے سوالات (FAQ)

Q1: D اور F سیریز کے رابطہ کاروں میں کیا فرق ہے؟

A1:

● D سیریز (مثال کے طور پر، LC1-D): ہلکی سے درمیانی ڈیوٹی کے لیے (95A / 45kW تک)۔

● F سیریز (LC1-F): بھاری صنعتی ڈیوٹی کے لیے (115A–1000A / 55kW–500kW+)۔ → F سیریز میں رابطے کے بڑے خلاء، مضبوط آرک چوٹس، اور زیادہ قلیل وقت برداشت کرنے والے ہوتے ہیں۔

Q2: کیا میں نیوٹرل سوئچ کرنے کے لیے 4P F کنیکٹر استعمال کر سکتا ہوں؟

A2: ہاں۔ 4-قطب ورژن تمام 3 مراحل کے بیک وقت منقطع ہونے کی اجازت دیتا ہے + غیر جانبدار — جو کچھ حفاظتی یا الگ تھلگ ایپلی کیشنز میں درکار ہوتا ہے (مثال کے طور پر، جنریٹر کی تبدیلی)۔

Q3: کیا اوورلوڈ ریلے کی اب بھی ضرورت ہے؟

A3: بالکل۔ رابطہ کار صرف پاور سوئچ کرتا ہے - یہ اوورلوڈز یا فیز کے نقصان سے حفاظت نہیں کرتا ہے۔ موٹر کے تحفظ کے لیے ہمیشہ تھرمل یا الیکٹرانک اوور لوڈ ریلے کے ساتھ جوڑیں۔

Q4: عملی طور پر "AC-4 ریٹیڈ" کا کیا مطلب ہے؟

A4: اس کا مطلب ہے کہ رابطہ کار موٹر پلگنگ (ریورس بریک) اور انچنگ (شارٹ برسٹ) کو محفوظ طریقے سے سنبھال سکتا ہے جو کہ لہرانے، پریس اور مکسر میں عام ہیں۔ یہ اعلی کرنٹ اضافے کا سبب بنتا ہے؛ AC-4 کی درجہ بندی رابطے کے استحکام کو یقینی بناتی ہے۔

Q5: عالمی برانڈز کے مقابلے CDADA F رابطہ کار کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

● حقیقی IEC 60947-4-1 ٹیسٹ دستاویزات کے ساتھ تعمیل

● چاندی کے کھوٹ کے رابطوں یا آرک دبانے پر سمجھوتہ کیے بغیر مسابقتی قیمتوں کا تعین

● عالمی برآمدات کے لیے مکمل کوائل وولٹیج کی حد

● چین سے تیز نمونہ اور بلک ڈیلیوری

● OEM سپورٹ: حسب ضرورت لیبلنگ، پیکیجنگ، اور تکنیکی فائلیں (CE ڈیکلریشن، وائرنگ ڈایاگرام)
