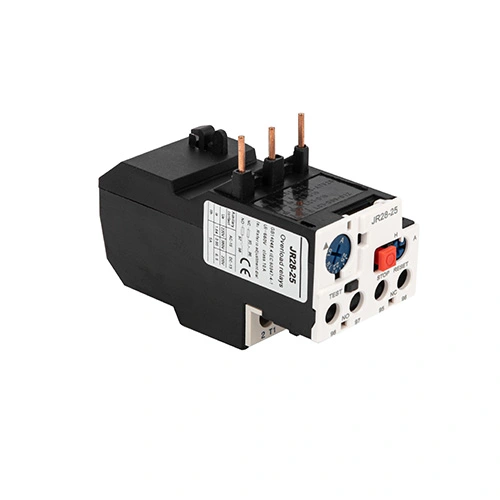

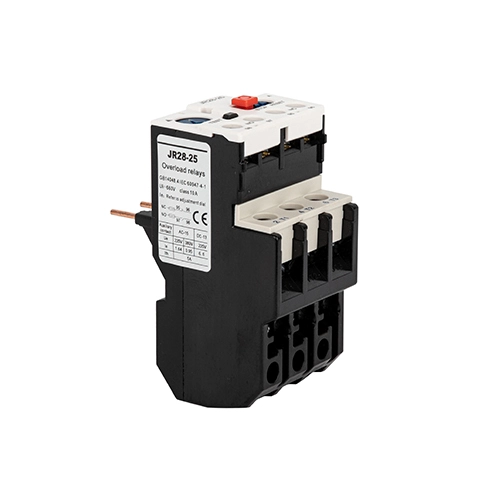

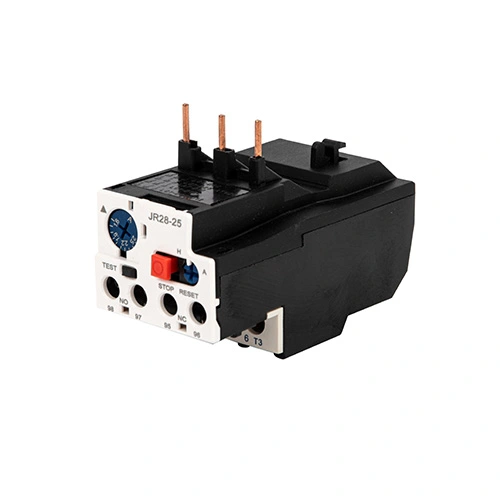

JR28 تھرمل اوورلوڈ ریلے

JR28 تھرمل اوورلوڈ ریلے کے ساتھ اپنی موٹروں کی حفاظت کریں، چین میں ایک قابل اعتماد صنعت کار CDADA کی طرف سے تیار کردہ ایک مضبوط اور ذہین تحفظ حل۔ CDADA D-series contactors (D9 to D150) کے ساتھ ہموار انضمام کے لیے ڈیزائن کیا گیا، JR28 ریلے اس کے خلاف جامع دفاع فراہم کرتا ہے:

● اوورلوڈز

● مرحلے کی ناکامی (ایک مرحلے کا نقصان)

● ضرورت سے زیادہ لمبی موٹر شروع ہونے کے اوقات

● طویل روٹر اسٹالنگ

0.1A سے لے کر 140A تک ایک وسیع ایڈجسٹ ایبل کرنٹ رینج کے ساتھ، JR28 سیریز چھوٹے پنکھوں سے لے کر بڑے صنعتی پمپس اور کمپریسرز تک کی ایپلی کیشنز کا احاطہ کرتی ہے۔ اس میں کنٹرول سرکٹ کی تصدیق کے لیے ٹیسٹ بٹن، ایک واضح ٹرپ انڈیکیٹر، دستی یا خودکار ری سیٹ سلیکشن، اور غیر مجاز ایڈجسٹمنٹ کو روکنے کے لیے ایک قابل سیل کور شامل ہے۔ ثابت شدہ بائی میٹالک تھرمل ٹیکنالوجی پر بنایا گیا ہے اور IEC 60947-4-1 کے مطابق ہے، CDADA JR28 دنیا بھر میں مطلوبہ ماحول میں قابل اعتماد، دیکھ بھال کے لیے موزوں موٹر تحفظ کو یقینی بناتا ہے۔

کلیدی وضاحتیں

سیریز: JR28 تھرمل اوورلوڈ ریلے

برانڈ: CDADA | صنعت کار: شنگھائی DADA الیکٹرک کمپنی، لمیٹڈ

مطابقت: D9، D12، D18 کے لیے ڈیزائن کیا گیا … D150 رابطہ کاروں تک (LC1-D/F سیریز)

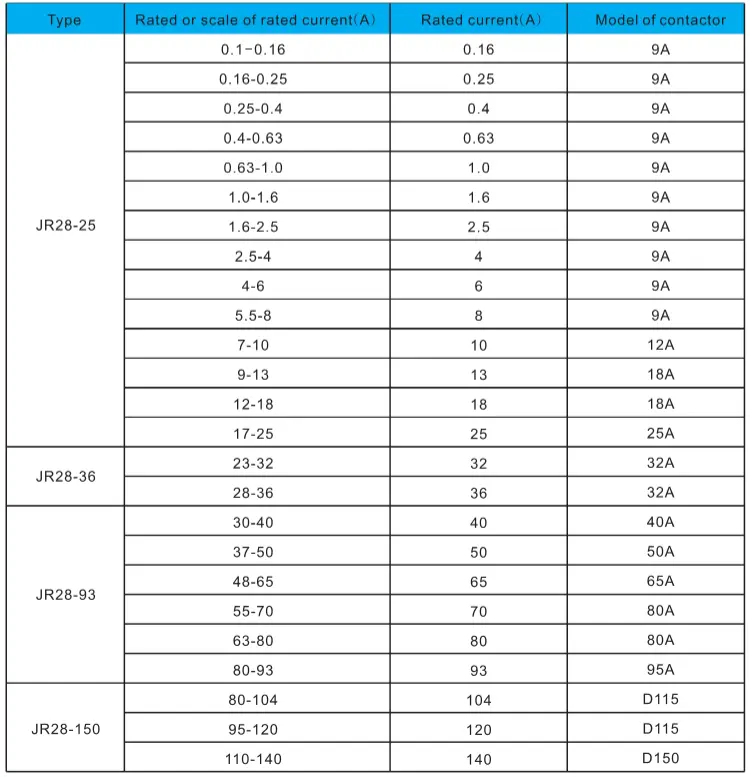

شرح شدہ موجودہ رینج: 0.1A – 140A (متعدد ماڈلز: JR28-25, JR28-36, JR28-93, JR28-150, وغیرہ)

کھمبے: 3-قطب (عدم توازن کے تمام مراحل کی نگرانی کرتا ہے)

حفاظتی افعال:

★ تھرمل اوورلوڈ

★ فیز ناکامی کا پتہ لگانا

★ طویل آغاز وقت کی نگرانی

★ روٹر سٹال تحفظ

ری سیٹ موڈ: دستی یا خودکار (سلیکٹر سوئچ کے ذریعے)

ٹیسٹ بٹن: سفر کی نقل کرتا ہے — NO اور NC دونوں معاون رابطوں کو چالو کرتا ہے۔

اسٹاپ بٹن: صرف NC رابطہ کھولتا ہے (ایمرجنسی سگنلنگ کے لیے)

ٹرپ انڈیکیٹر: بصری جھنڈا ٹرپ شدہ حالت کو ظاہر کرتا ہے۔

سیٹنگ لاک: چھیڑ چھاڑ کے آپریشن کے لیے کور کو سیل کیا جا سکتا ہے۔

معاون رابطے: معیاری 1NO + 1NC (الارمز، PLC فیڈ بیک، یا انٹرلاک کے لیے)

ماؤنٹنگ: اسنیپ آن ڈیزائن براہ راست ہم آہنگ CDADA رابطہ کاروں پر

سرٹیفیکیشن: IEC/EN 60947-4-1 کے مطابق (CE دستاویزات دستیاب ہیں)

CDADA JR28 تھرمل اوورلوڈ ریلے کا انتخاب کیوں کریں؟

★ وسیع موجودہ کوریج

0.1A سے 140A تک — فریکشنل HP موٹرز سے لے کر 110kW+ انڈسٹریل ڈرائیوز تک ہر چیز کو سپورٹ کرتا ہے۔

★ ڈی سیریز کے رابطہ کاروں کے ساتھ مکمل مطابقت

D9 سے D150 تک فٹ ہونے کے لیے انجنیئر کیا گیا—مکینیکل اور تھرمل کوآرڈینیشن کو یقینی بناتا ہے۔

★ اعلی درجے کی تشخیصی خصوصیات

★ ٹیسٹ بٹن بجلی کی رکاوٹ کے بغیر کنٹرول وائرنگ کی تصدیق کرتا ہے۔

★ اسٹاپ بٹن بیرونی سگنلنگ کو قابل بناتا ہے۔

★ ٹرپ انڈیکیٹر ٹربل شوٹنگ کو تیز کرتا ہے۔

★ صنعتی گریڈ کی وشوسنییتا

حقیقی بائی میٹالک تھرمل میکانزم (الیکٹرانک نہیں) — EMI، وولٹیج اسپائکس، اور سافٹ ویئر کی خرابیوں سے محفوظ ہے۔

★ حفاظت اور تعمیل کے لیے تیار ہے۔

سیل ایبل کور لاک سیٹنگز کے لیے ISO، CE، اور فیکٹری آڈٹ کی ضروریات کو پورا کرتا ہے۔

★ لاگت سے موثر تحفظ

موٹر برن آؤٹ کو روکتا ہے، ڈاؤن ٹائم کو کم کرتا ہے، اور آلات کی زندگی کو بڑھاتا ہے — OEMs اور سسٹم انٹیگریٹرز کے لیے مثالی۔

★ پیکنگ کی تفصیلات پروڈکٹ کے لحاظ سے مختلف ہوتی ہیں۔ ہم یہ معلومات اپنے کوٹیشنز اور پیکنگ لسٹوں میں فراہم کرتے ہیں۔ معیاری برآمدی کارٹن زیادہ سے زیادہ پیلیٹائزیشن اور کنٹینر لوڈنگ کے لیے بنائے گئے ہیں۔

عام ایپلی کیشنز

★ موٹر سٹارٹر اسمبلیاں: پمپوں، پنکھوں، کنویئرز کے لیے رابطہ کاروں کے ساتھ جوڑا

★ HVAC سسٹمز: چلرز، کولنگ ٹاورز، ایئر ہینڈلرز

★ پانی اور گندا پانی: آبدوز اور سینٹری فیوگل پمپ

★ مینوفیکچرنگ: مکسر، ایکسٹروڈرز، پیکیجنگ لائنز

★ کان کنی اور تعمیر: Crushers، hoists، وینٹیلیشن پرستار

اکثر پوچھے گئے سوالات

Q1: JR28 اور LRD سیریز میں کیا فرق ہے؟

A1: دونوں سی ڈی اے ڈی اے سے تھرمل اوورلوڈ ریلے ہیں۔ JR28 سیریز اعلی کرنٹ (140A تک) کو سپورٹ کرتی ہے اور اسے بڑے رابطہ کاروں (D150 تک) کے لیے ڈیزائن کیا گیا ہے، جبکہ LRD عام طور پر نچلی رینجز (104A تک) کا احاطہ کرتا ہے۔ عملی طور پر، وہ اسی طرح کا تحفظ پیش کرتے ہیں — لیکن JR28 کو ہیوی ڈیوٹی صنعتی استعمال کے لیے بہتر بنایا گیا ہے۔

Q2: کیا میں JR28 تھرمل اوورلوڈ ریلے کو نان سی ڈی اے ڈی اے کنٹیکٹرز کے ساتھ استعمال کر سکتا ہوں؟

A2: بعض صورتوں میں ممکن ہونے کے باوجود، بہترین کارکردگی اور وارنٹی سپورٹ کے لیے CDADA D-series contactors (D9–D150) کے ساتھ جوڑا بنانے کی ضرورت ہوتی ہے۔ مکینیکل فٹ، گرمی کی کھپت، اور ہم آہنگی کے منحنی خطوط کو ایک نظام کے طور پر درست کیا جاتا ہے۔

Q3: JR28 میں فیز فیل پروٹیکشن کیسے کام کرتا ہے؟

A3: اگر ایک مرحلہ ضائع ہو جاتا ہے، تو بقیہ دو کنڈکٹر غیر متوازن کرنٹ لے جاتے ہیں، جس کی وجہ سے بائی میٹالک سٹرپس میں غیر متناسب حرارت پیدا ہوتی ہے۔ JR28 اس عدم توازن کا پتہ لگاتا ہے اور عام اوورلوڈ کے مقابلے میں تیزی سے سفر کرتا ہے، موٹر وائنڈنگ کو پہنچنے والے نقصان کو روکتا ہے۔

Q4: کیا دستی ری سیٹ آٹو ری سیٹ سے زیادہ محفوظ ہے؟

A4: ہاں — اہم نظاموں کے لیے۔ دستی ری سیٹ آپریٹر کو دوبارہ شروع کرنے سے پہلے خرابی کا معائنہ کرنے اور اسے صاف کرنے پر مجبور کرتا ہے۔ آٹو ری سیٹ غیر حاضر یا دور دراز کے آلات کے لیے موزوں ہے جہاں تسلسل کو ترجیح دی جاتی ہے (مثلاً کولنگ پمپس)۔

Q5: عالمی برانڈز پر CDADA JR28 کا انتخاب کیوں کریں؟

A5: CDADA پیشکش کرتا ہے:

● اعلی درستگی کے ساتھ حقیقی تھرمل تفریق کا طریقہ کار

● D9–D150 رابطہ کاروں کے ساتھ مکمل مطابقت — پلگ اینڈ پلے کی قابل اعتماد

● ایک کمپیکٹ یونٹ میں جانچیں، روکیں، دوبارہ ترتیب دیں اور فنکشنز کو سیل کریں۔

● CE کے مطابق معیار کے ساتھ مسابقتی قیمت

● عالمی صارفین کے لیے تیز تکنیکی مدد اور انگریزی دستاویزات
