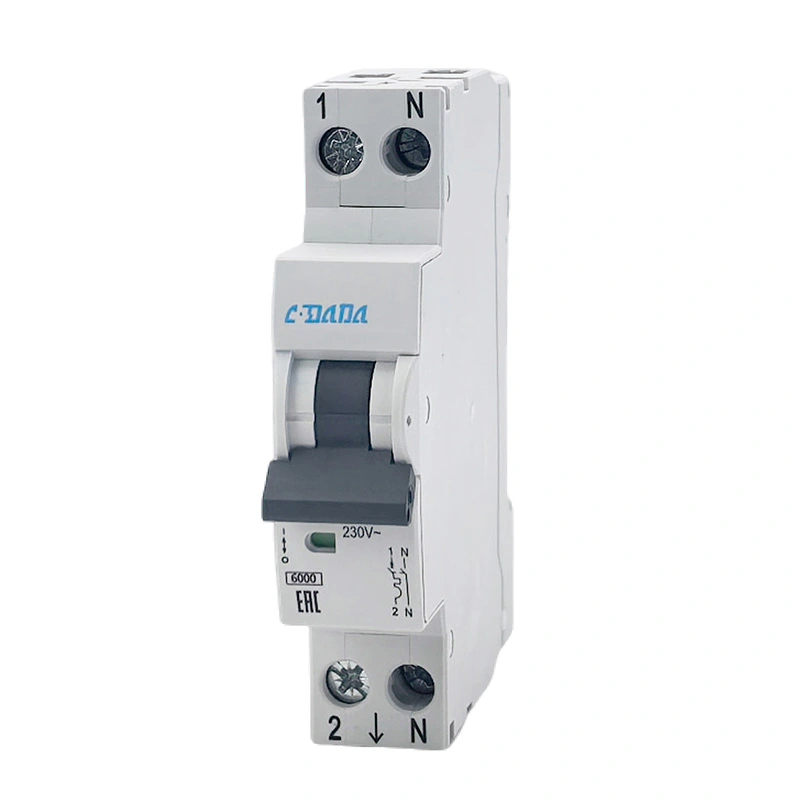

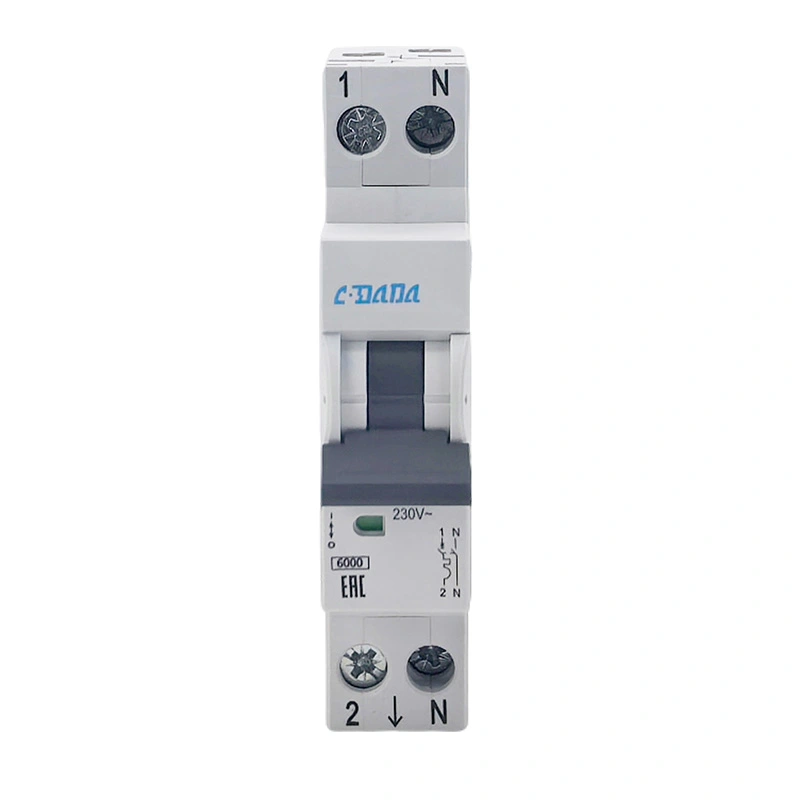

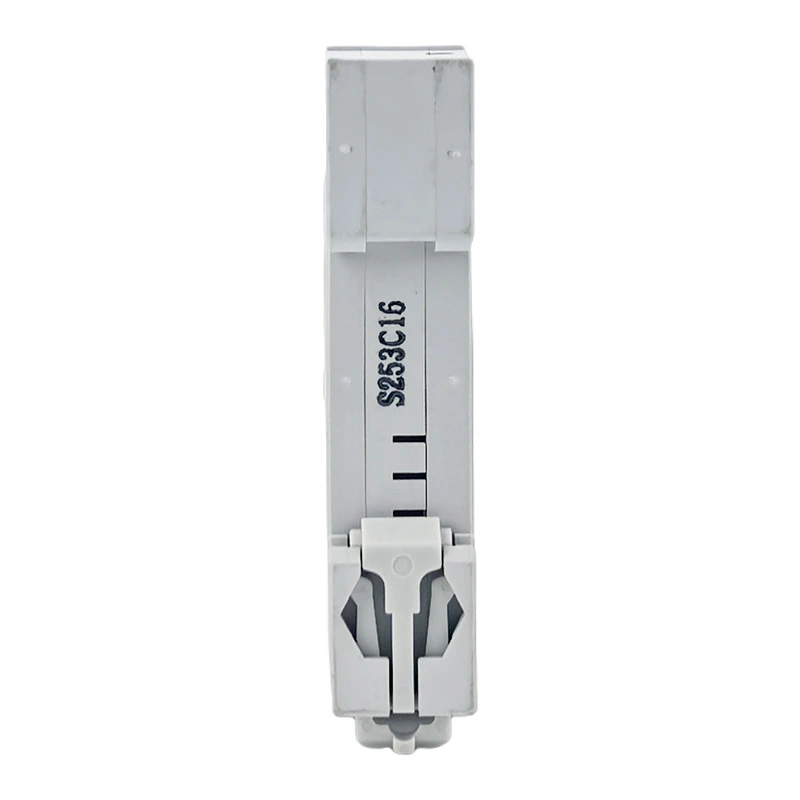

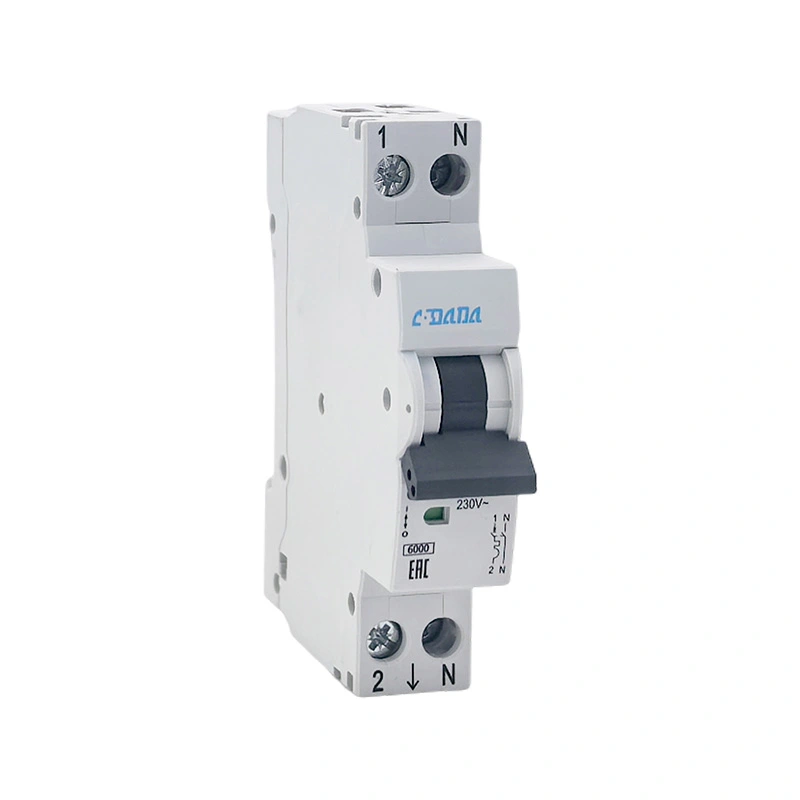

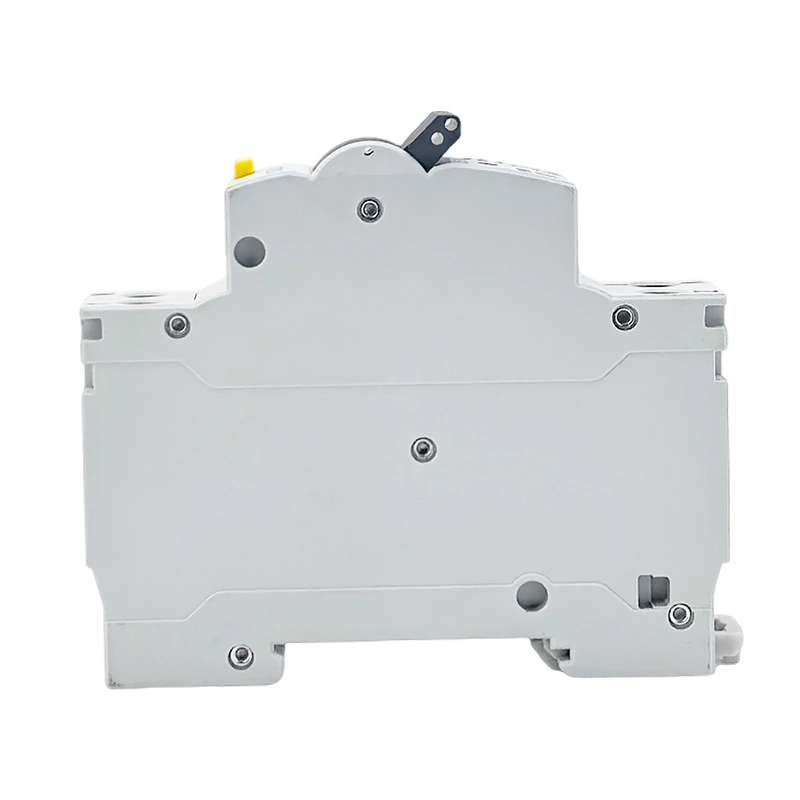

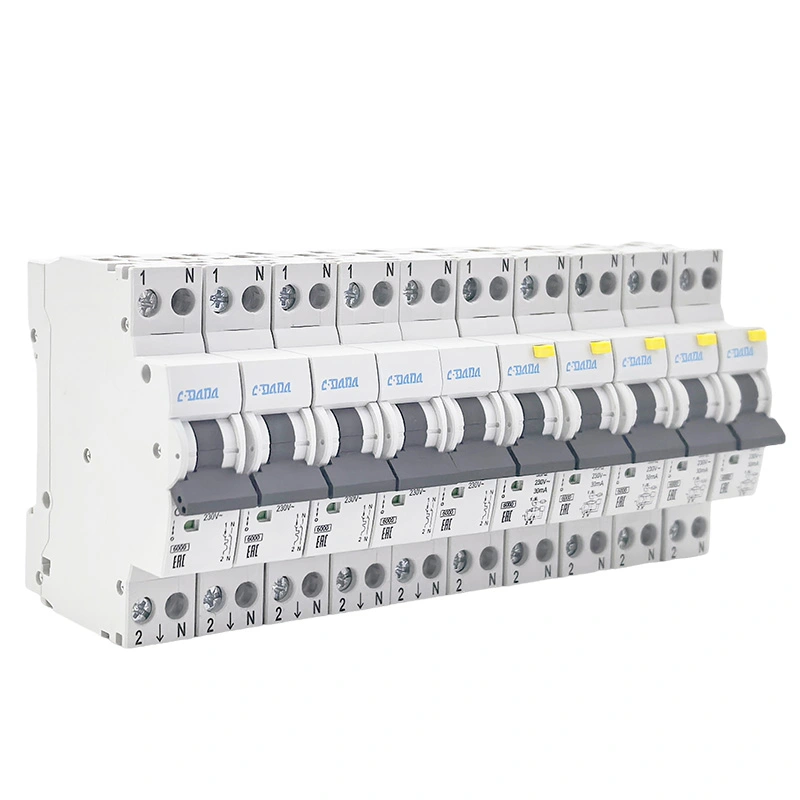

چھوٹے سرکٹ بریکر DPN 6KA
Model:DAB7N
سی ڈی اے ڈی اے منی ایچر سرکٹ بریکر DPN 6KA بلک پروکیورمنٹ کے لیے بہترین ہے، ایک اعلیٰ معیار کا 1P+N چھوٹے سرکٹ بریکر جو IEC60898-1 کے مطابق ہے محفوظ گھریلو اور تجارتی سرکٹ کے تحفظ کے لیے۔ یہ ڈوئل بریک پوائنٹ ڈیزائن اور مستحکم تھرمل مقناطیسی ٹرپنگ کا استعمال کرتا ہے، DIN ریل پر انسٹال کرنے میں آسان اور برقرار رکھنے میں آسان ہے۔ یہ طویل سروس کی زندگی کے ساتھ قابل اعتماد ڈھانچے کو یکجا کرتا ہے، مختلف کم وولٹیج پاور سسٹمز کے لیے محفوظ بجلی کی فراہمی کو یقینی بناتا ہے۔
CDADA DAB7N منی ایچر سرکٹ بریکر DPN 6KA ایک پیشہ ور 1P+N ڈوئل بریک منی ایچر سرکٹ بریکر ہے جسے شنگھائی DADA الیکٹرک نے آزادانہ طور پر تیار کیا ہے، جو کہ 40+ سال کے تجربے کے ساتھ ایک قابل اعتماد صنعت کار ہے۔ 6kA اعلی توڑنے کی صلاحیت، ہم وقت ساز آپریشن، اور N-pole کے ساتھ "پہلے بنائیں، بعد میں توڑیں" ڈیزائن، یہ مؤثر طریقے سے آرک بجھانے کی کارکردگی کو بہتر بناتا ہے اور سرکٹس اور آلات کو محفوظ طریقے سے بچاتا ہے۔ ڈسٹری بیوشن بکس، گھر کی سجاوٹ، کمرشل پاور، اور لائٹنگ سرکٹس میں وسیع پیمانے پر استعمال کیا جاتا ہے، یہ عالمی خریداروں، تقسیم کاروں اور OEM صارفین کے لیے پہلا انتخاب ہے۔

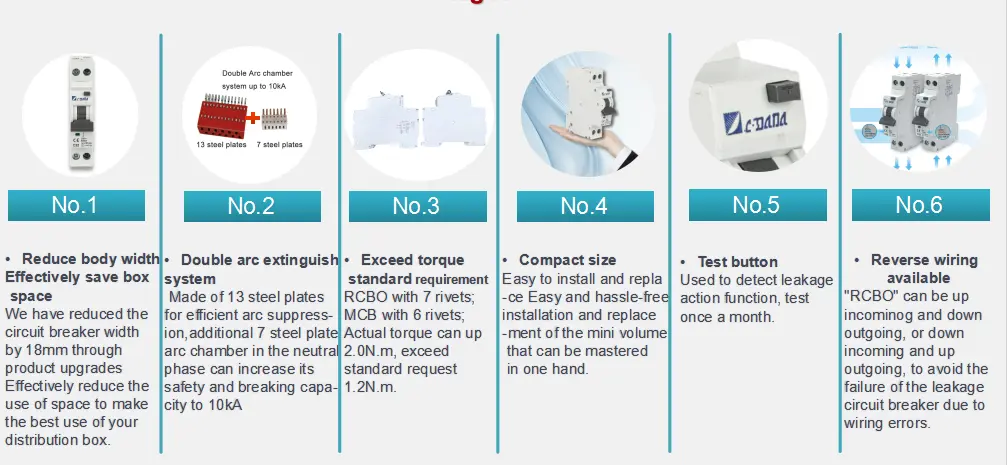

MCB DPN 6KA کے فوائد کیا ہیں؟
★ 1P+N DPN ڈھانچہ، ڈوئل بریک پوائنٹس، محفوظ اور زیادہ قابل اعتماد
★ این قطب پہلے بناتا ہے اور بعد میں ٹوٹتا ہے، آرک توڑنے کی صلاحیت کو بڑھاتا ہے۔
★ 6kA حقیقی توڑنے کی صلاحیت، مضبوط شارٹ سرکٹ تحفظ
★ کمپیکٹ 17.8 ملی میٹر چوڑائی، کابینہ کی جگہ بچاتا ہے۔
★ B/C ٹرپنگ منحنی خطوط مختلف بوجھ کے لیے دستیاب ہیں۔
★ IP20 تحفظ گریڈ، چھونے کے لیے محفوظ
★ وائرنگ کی وسیع رینج: 1–25mm² لچکدار کیبل
★ DIN ریل بڑھتے ہوئے، تیز اور مستحکم تنصیب
★ اعلی اور کم درجہ حرارت کی مزاحمت: -25℃~+50℃
★ طویل مکینیکل زندگی 20,000 بار تک
ایپلی کیشنز
CDADA چھوٹے سرکٹ بریکر DPN 6KA بڑے پیمانے پر استعمال کیا جاتا ہے:
★ رہائشی عمارتیں، اپارٹمنٹس، ولاز، گھر کی سجاوٹ
★ دفاتر، دکانیں، ہوٹل، اسکول، ہسپتال
★ لائٹنگ سرکٹس، پاور ساکٹ، چھوٹے پاور آلات
★ گھریلو سامان: واٹر ہیٹر، ایئر کنڈیشنر، الیکٹرک ہیٹر
★ پرانے سرکٹ کی تعمیر نو اور ڈسٹری بیوشن باکس کو اپ گریڈ کرنا
★ کمرشل اور سول کم وولٹیج پاور ڈسٹری بیوشن سسٹم
تکنیکی پیرامیٹرز کا ٹیبل
| آئٹم | تفصیلات |
| ماڈل | DAB7N-40 |
| پروڈکٹ کا نام | MCB DPN 6KA |
| معیاری | IEC60898-1 |
| ڈنڈے | 1P+N (2P) |
| توڑنے کی صلاحیت | 6kA |
| ریٹیڈ کرنٹ | 6A,16A,20A,25A,32A,40A |
| شرح شدہ وولٹیج | AC 220/230/240V |
| تعدد | 50/60Hz |
| ٹرپنگ وکر | B/C |
| موصلیت وولٹیج | 500V |
| امپلس وولٹیج | 4kV |
| تحفظ کی ڈگری | آئی پی 20 |
| مکینیکل لائف | 20,000 بار |
| برقی زندگی | 6,000 بار |
| ٹرمینل ٹارک | 1.5N·m |
| وائرنگ کی صلاحیت | 1–25mm² |
| آپریٹنگ درجہ حرارت | -25℃ ~ +50℃ |
| طول و عرض | 82.5 × 73.2 × 17.8 ملی میٹر |
خاکہ کے طول و عرض
★ لمبائی: 82.5 ملی میٹر
★ اونچائی: 73.2 ملی میٹر
★ چوڑائی: 17.8 ملی میٹر (معیاری 1 ماڈیول چوڑائی)
★ بڑھتے ہوئے: 35 ملی میٹر DIN ریل
★ وائرنگ: 1–25mm² لچکدار/سخت کیبل کے لیے موزوں
★ بس بار کی موٹائی: 0.8–2 ملی میٹر
معیاری ٹیسٹنگ آئٹمز
★ 1.13 نان ٹرپنگ ٹیسٹ میں (≥1 گھنٹہ)
★ 1.45 ٹرپنگ ٹیسٹ میں (<1 گھنٹہ)
★ 2.55 اوورلوڈ ایکشن ٹیسٹ میں
★ مقناطیسی فوری ٹرپنگ ٹیسٹ (B/C وکر کے لیے 3In/5In)
★ ڈائی الیکٹرک وولٹیج ٹیسٹ کا مقابلہ کرتا ہے۔
★ درجہ حرارت میں اضافہ ٹیسٹ
★ شارٹ سرکٹ توڑنے کی صلاحیت کا ٹیسٹ (6kA)
★ مکینیکل اور الیکٹریکل لائف ٹیسٹ
★ اعلی اور کم درجہ حرارت آپریشن ٹیسٹ

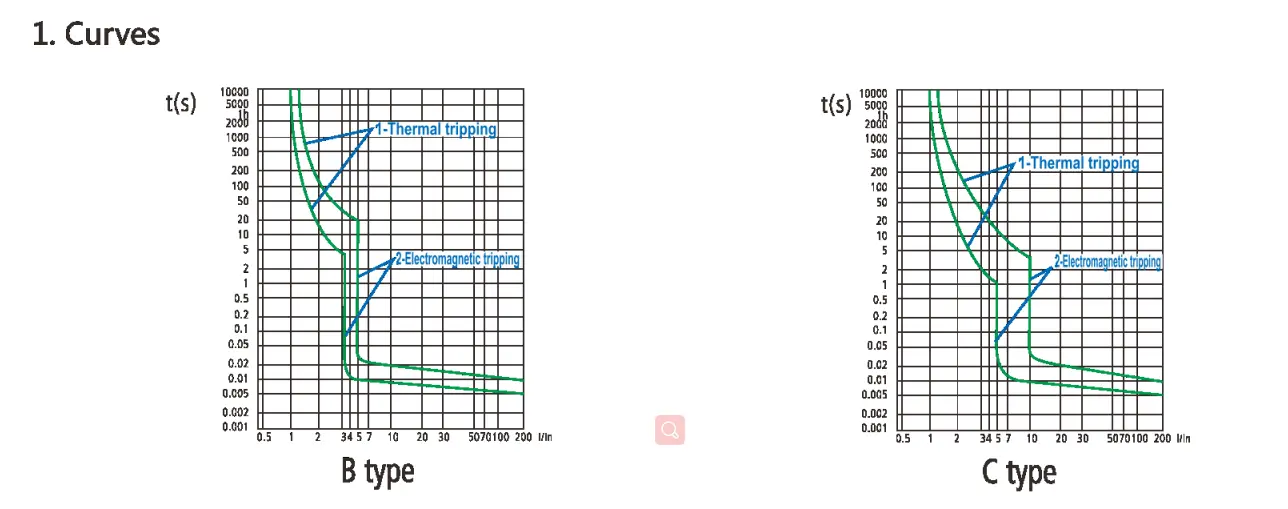

ٹرپنگ خصوصیت کے منحنی خطوط
IEC 60898-1
مقناطیسی ریلیز
جب سرکٹ کا شارٹ سرکٹ ہوتا ہے تو، لوہے کے کور والے مقناطیس کے ذریعے فوری ٹرپنگ حاصل کی جاتی ہے۔ IEC60898 معیار کے مطابق، اس پروڈکٹ کو تین اقسام میں تقسیم کیا جا سکتا ہے: B، C، اور D۔
|
|
ٹیسٹ کرنٹ | ٹرپنگ کا وقت | ایپلی کیشنز |
| بی وکر | 3ln 5ln |
0.1 |
قسم B صرف فعال بوجھ پر لاگو ہوتی ہے: -الیکٹرک ہیٹر-واٹر ہیٹر-الیکٹرک فرمس |
| C منحنی خطوط | 5 10ln میں |
0.1 |
قسم سی عام بوجھ کے لیے موزوں ہے: -لیمپ -پاور ساکٹ -چھوٹی پاور موٹر |
تھرمل ریلیز
●سرکٹ میں اوورلوڈ ہونے کے بعد، سرکٹ بریکر کی دو دھاتی پٹی گرمی کی وجہ سے جھک جائے گی، جس سے رابطے منقطع ہو جائیں گے اور اس کے نتیجے میں تھرمل ٹرپنگ ہو جائے گی۔
● IEC معیار مختلف اوورلوڈ کرنٹ کے لیے ٹرپنگ ٹائم رینج کی وضاحت کرتا ہے۔
● حوالہ ٹیسٹ ماحول کا درجہ حرارت 30 °C ہے۔
| ٹیسٹ کرنٹ | ٹرپنگ کا وقت |
| 1.13ln | t z 1h (≦ 63A میں) |
| 1.45ln | t<1h(63A میں ≦) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

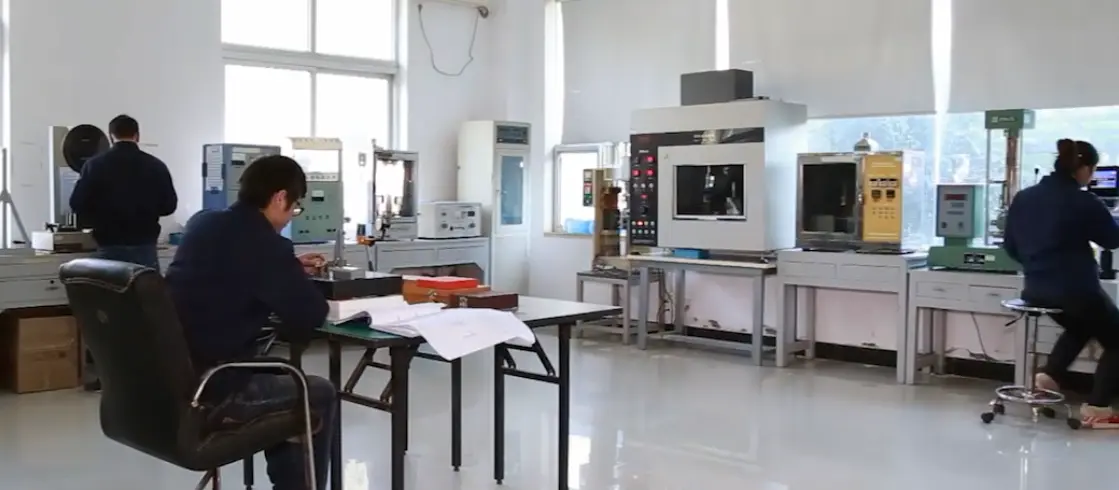

کوالٹی کنٹرول کا عمل
1. خام مال کی آمد کا معائنہ اور تصدیق کی تصدیق
2. خودکار انجکشن مولڈنگ اور صحت سے متعلق دھاتی سٹیمپنگ
3. نیم تیار شدہ مصنوعات کی اسمبلی اور انشانکن
4. 100% مکمل ٹرپنگ خصوصیت کا ٹیسٹ
5. وولٹیج اور موصلیت کی کارکردگی کے ٹیسٹ کا مقابلہ کریں۔
6. اعلی اور کم درجہ حرارت کی عمر کا ٹیسٹ
7. ظاہری شکل، طول و عرض اور لوگو کا معائنہ
8. حتمی پیکیجنگ اور شپمنٹ معائنہ
پیکیجنگ اور شپنگ
★ شاک پروف استر کے ساتھ معیاری برآمدی کارٹن
★ گروپ باکس سکریچ سے بچنے کے لئے پیک کیا
★ واضح لیبل: ماڈل، موجودہ، کھمبے، مقدار، سرٹیفیکیشن
★ سمندر، ہوائی اور زمینی نقل و حمل کے لیے موزوں ہے۔
★ سپورٹ OEM پیکیجنگ، کسٹم لوگو اور لیبل
گاہک کی کامیابی کے معاملات
CDADA MCB DPN 6KA 50 سے زیادہ ممالک اور خطوں میں برآمد کیا گیا ہے:
★ یورپی اور ایشیائی تقسیم کاروں کے لیے طویل مدتی بلک سپلائی
★ مشرق وسطی اور افریقہ میں گھریلو سرکٹ کی تزئین و آرائش کے منصوبے
★ معروف بین الاقوامی برقی برانڈز کے ساتھ OEM تعاون
★ پاور ڈسٹری بیوشن رئیل اسٹیٹ ڈویلپرز کے لیے معاون ہے۔
★ الیکٹریکل کنٹریکٹرز اور سسٹم انٹیگریٹرز کے مستحکم آرڈرز
DADA الیکٹرک کا انتخاب کیوں کریں؟
★ سرکٹ بریکر R&D اور پیداوار میں 40+ سال کا پیشہ ورانہ تجربہ
★ 90% بنیادی اجزاء اندرون ملک تیار ہوتے ہیں، مستحکم کوالٹی کنٹرول
★ ISO9001 مصدقہ، بین الاقوامی معیارات کے ساتھ مکمل تعمیل
★ مکمل سرٹیفیکیشن: CE، CB، CCC، وغیرہ۔
★ بڑی پیداواری صلاحیت، بلک آرڈرز کے لیے تیز ترسیل
★ پیشہ ورانہ تکنیکی مدد اور فروخت کے بعد سروس
★ مارکیٹ کے مطالبات کو پورا کرنے کے لیے OEM اور ODM حسب ضرورت قبول کریں۔
★ عالمی لاجسٹکس سسٹم، محفوظ اور وقت کی پابندی
