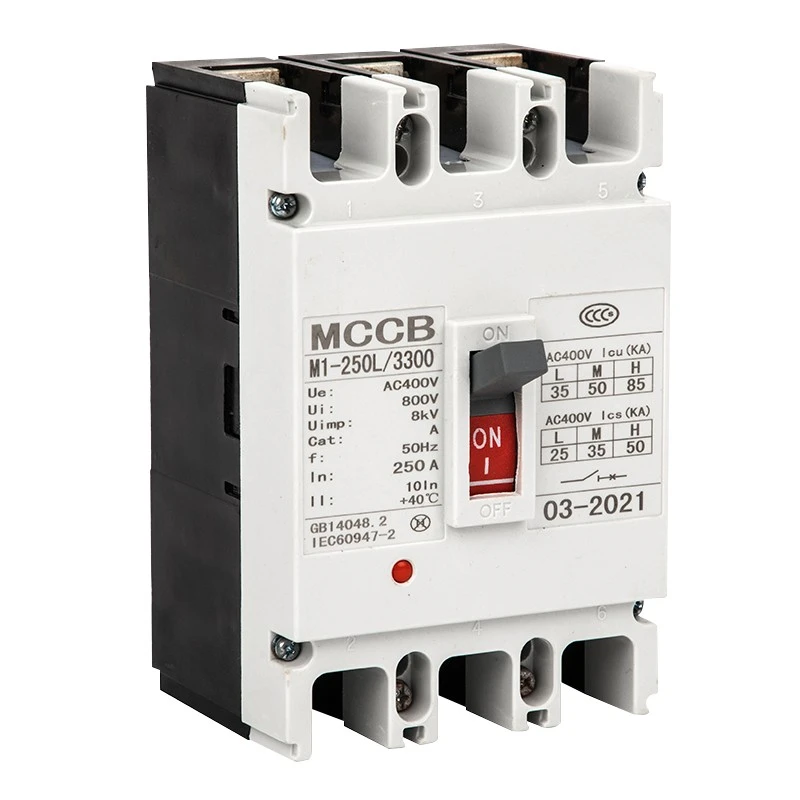

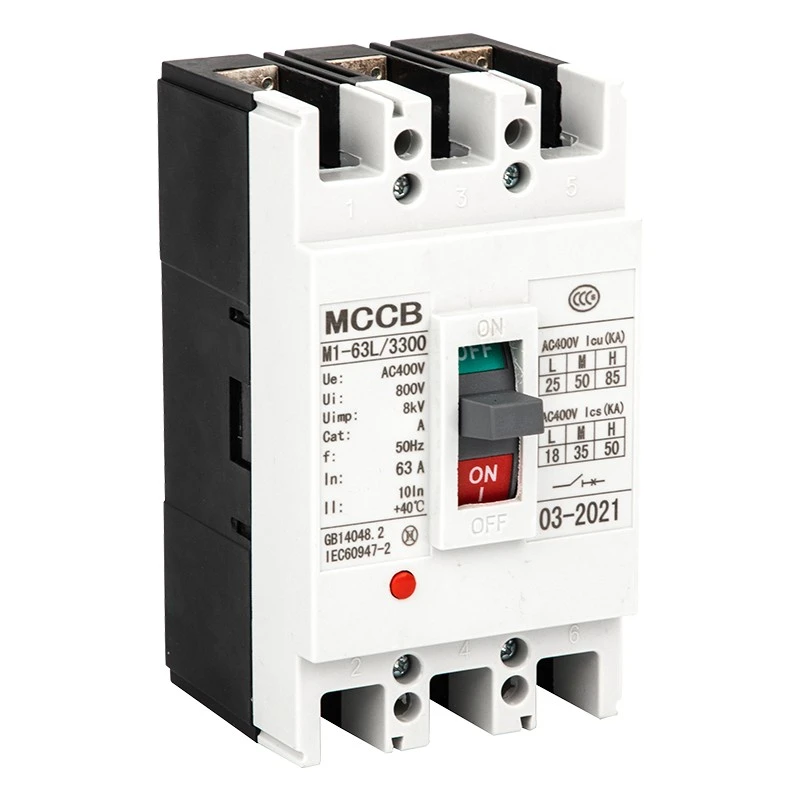

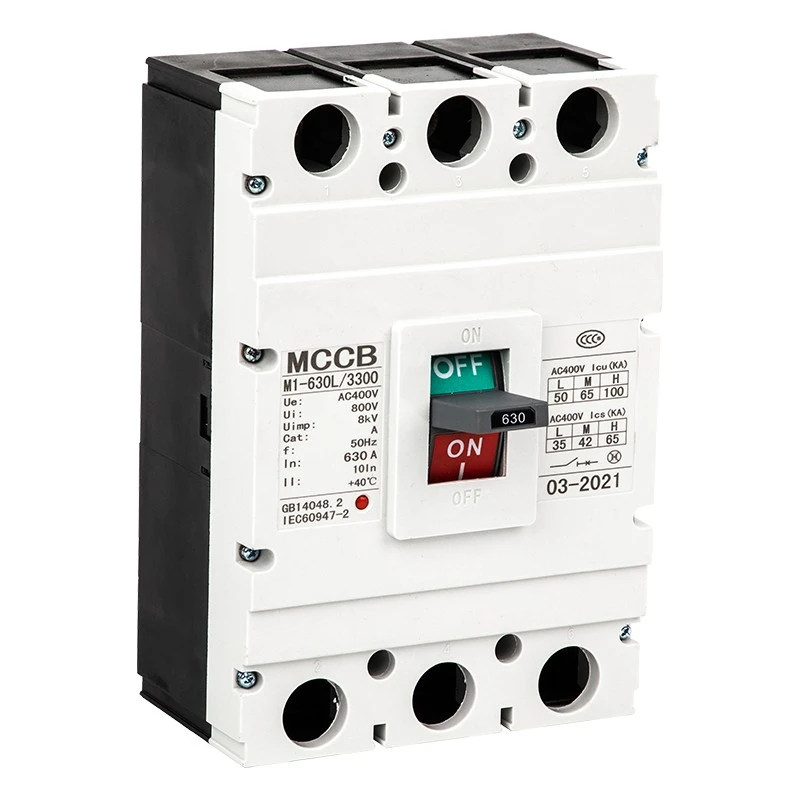

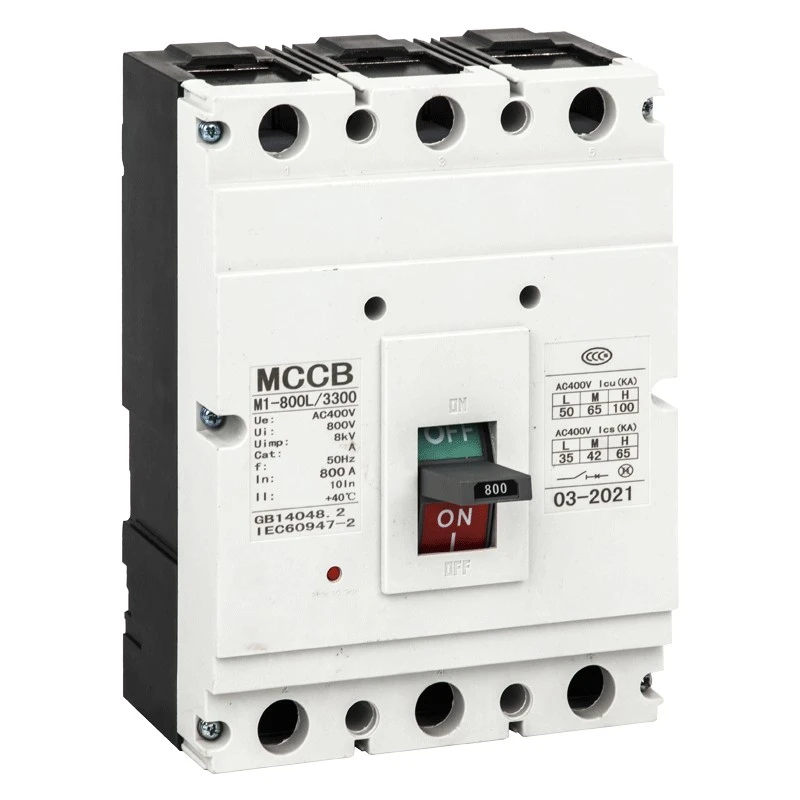

CM1 مولڈ کیس سرکٹ بریکر
Model:DAM2 (CM1) Series
یہ CDADA CM1 مولڈ کیس سرکٹ بریکر (MCCB) بلک پروکیورمنٹ کے لیے بنایا گیا ہے، جس میں IEC60947-2 سرٹیفیکیشن اور صنعتی پاور سسٹمز کے لیے مستحکم کارکردگی ہے۔ CM1 MCCB اعلی طاقت کا ڈھانچہ اور قابل اعتماد ٹرپنگ میکانزم کا استعمال کرتا ہے، انسٹال اور برقرار رکھنے میں آسان ہے۔ یہ پائیدار ڈیزائن کے ساتھ ذہین تحفظ کو یکجا کرتا ہے، بجلی کی تقسیم اور بھاری صنعتی ایپلی کیشنز میں طویل سروس کی زندگی کو یقینی بناتا ہے۔
یہ DAM2 (CM1) سیریز CM1 مولڈڈ کیس سرکٹ بریکر ایک اعلی کارکردگی والا کم وولٹیج پروٹیکشن ڈیوائس ہے جسے شنگھائی DADA الیکٹرک کمپنی لمیٹڈ نے تیار کیا ہے، جو چین میں ایک قابل اعتماد صنعت کار اور سپلائر ہے۔ 800V تک ریٹیڈ انسولیشن وولٹیج کے ساتھ، ریٹیڈ ورکنگ وولٹیج 400V/690V، اور کرنٹ 63A سے 1600A تک، یہ بجلی کی تقسیم، سرکٹ پروٹیکشن، موٹر کنٹرول اور کبھی کبھار سوئچنگ کے لیے بڑے پیمانے پر استعمال ہوتا ہے۔
یہ سلسلہ عمودی اور افقی تنصیب کی حمایت کرتا ہے، IEC60947-2 معیار کے مطابق ہے، اور بجلی کے آلات کے لیے مکمل اوورلوڈ، شارٹ سرکٹ اور انڈر وولٹیج تحفظ فراہم کرتا ہے۔
مصنوعات کی خصوصیات
★ شرح شدہ موصلیت وولٹیج: 800V؛ ورکنگ وولٹیج: 400V/690V
★ موجودہ رینج: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ توڑنے کی صلاحیت: L معیاری، M میڈیم، H ہائی بریکنگ ٹائپ
★ تھرمل مقناطیسی اور برقی مقناطیسی دوہری ریلیز موڈز
★ عمودی / افقی تنصیب، تنہائی کے استعمال کے لیے موزوں ہے۔
★ وسیع محیط درجہ حرارت کی حد: -5℃~+40℃
★ اونچائی ≤2000m، آلودگی کی ڈگری 3
ایپلی کیشنز
CDADA CM1 مولڈ کیس سرکٹ بریکر صنعتی اور سول پاور ڈسٹری بیوشن سسٹمز میں بڑے پیمانے پر لاگو ہوتا ہے، بشمول فیکٹریوں، عمارتوں، ڈیٹا سینٹرز، پاور اسٹیشنز، انفراسٹرکچر، مکینیکل آلات، اور بجلی کی تقسیم کی الماریاں۔ یہ موٹر کے تحفظ، سرکٹ کی تبدیلی، اور تعمیراتی، دھات کاری، پیٹرو کیمیکل اور دیگر صنعتوں میں محفوظ بجلی کی فراہمی کے لیے بھی استعمال ہوتا ہے۔
تکنیکی پیرامیٹرز
★ معیارات: IEC60947-2, GB14048.2
★ تعدد: AC 50Hz/60Hz
★ قطب: 1P,2P, 3P, 4P
★ ریلیز: تھرمل مقناطیسی (ڈبل)، برقی مقناطیسی (فوری)
★ فوری ترتیب: تقسیم کی قسم 10In±20%; موٹر کی قسم 12 انچ ± 20%
★ تنصیب: سامنے کی وائرنگ، پیچھے کی وائرنگ، پلگ ان کی قسم
★ آپریشن: دستی، الیکٹرک آپریٹنگ میکانزم
|
ماڈل |
قطب |
شرح شدہ کرنٹ (ا) |
درجہ بندی آپریٹنگ وولٹیج (V) |
درجہ بندی موصلیت وولٹیج (V) |
شرح شدہ حتمی شارٹ سرکٹ توڑنے کی صلاحیت (آئی سی یو) |
فلیش اوور فاصلہ (ملی میٹر) |
||
|
ٹیسٹ وولٹیج (V) |
آئی سی یو (kA) |
آئی سی ایس (kA) |
||||||
|
DAM2L-63 |
3 |
10، 16، 20، 25، 32، 40، 50، 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3، 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3، 4 |
16، 20، 25، 32، 40، 50، 63، 80، 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3، 4 |
100، 125، 140، 160، 180، 200، 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225، 250، 315، 350، 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3، 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400، 500، 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3، 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630، 700، 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
ڈی اے ایم 2-1250 |
3 |
800، 1000، 1250 |
400 |
800 |
85 |
42 |
||
|
ڈی اے ایم 2-1250 |
3 |
690 |
25 |
12.5 |
||||
آؤٹ لائن اور تنصیب کے طول و عرض
ہمارا CM1 MCCB 63A–1600A ماڈلز کے لیے مکمل ڈائمینشن ڈیٹا فراہم کرتا ہے، بشمول فرنٹ وائرنگ، رئیر وائرنگ اور پلگ ان ٹائپ۔ مختلف فریم سائز (63/100/225/400/630/800/1250/1600) معیاری کابینہ کی تنصیب کے لیے H, H1, H2 طول و عرض سے مماثل ہیں۔ دستی اور الیکٹرک آپریٹنگ میکانزم کی اونچائی بھی آسان اسمبلی کے لیے معیاری ہے۔
لوازمات اور افعال
اندرونی لوازمات
★ شنٹ ریلیز: قابل اعتماد ٹرپنگ کے لیے 70%–110% ریٹیڈ وولٹیج
★ انڈر وولٹیج ریلیز: خودکار تحفظ کے لیے 35%–70% وولٹیج ڈراپ
★ معاون رابطہ اور الارم رابطہ: سگنل فیڈ بیک اور فالٹ الارم
★ پری پیڈ میٹر ڈیڈیکیٹڈ ریلیز: ٹرپنگ 0.5-2 سیکنڈ میں تاخیر
بیرونی لوازمات
★ دستی آپریٹنگ میکانزم
★ الیکٹرک (موٹر) آپریٹنگ میکانزم
★ فیز سیپریٹرز، بڑھتے ہوئے پیچ، بس بار کٹس

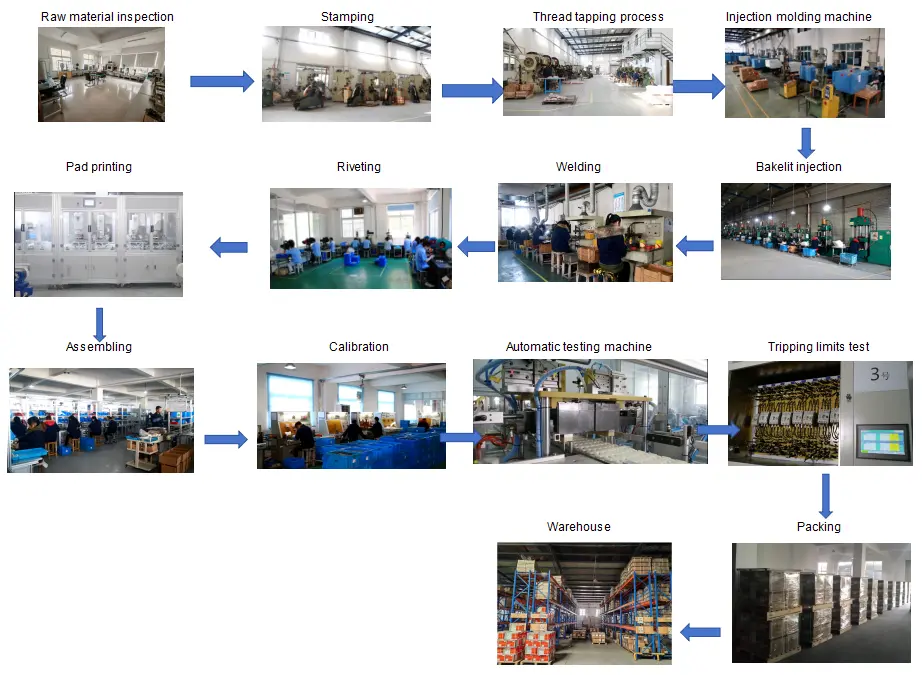

کوالٹی کنٹرول فلو
خام مال کا معائنہ → پروڈکشن پروسیسنگ → اسمبلی لائن → ٹرپ کی خصوصیت کا ٹیسٹ → درجہ حرارت میں اضافہ ٹیسٹ → شارٹ سرکٹ ٹیسٹ → عمر رسیدہ ٹیسٹ → ظاہری شکل اور طول و عرض کی جانچ → پیکیجنگ → شپمنٹ سے پہلے حتمی معائنہ

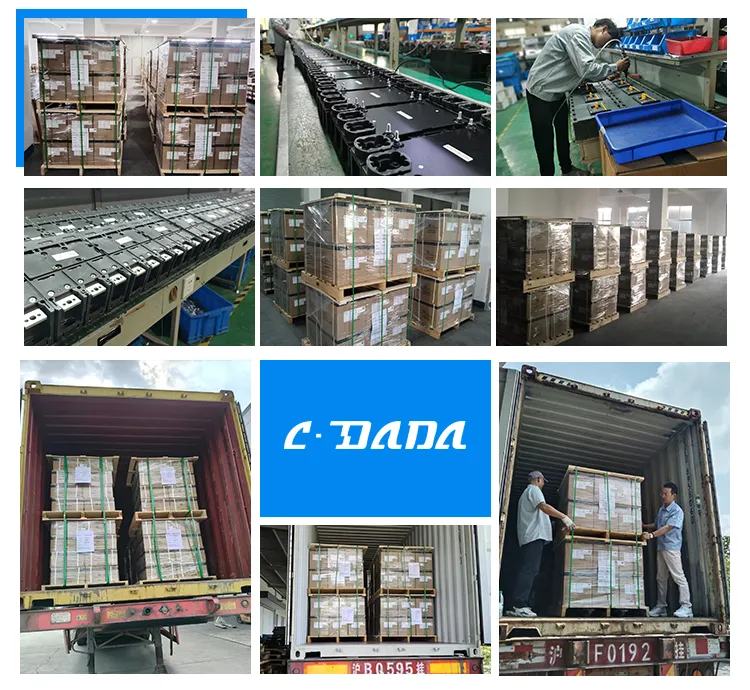

پیکیجنگ اور شپنگ
★ معیاری برآمدی کارٹن + محفوظ نقل و حمل کے لیے لکڑی کا پیلیٹ
★ لیبل: ماڈل، موجودہ، قطب، مقدار، سرٹیفکیٹ
★ سمندر، ہوا اور زمینی رسد کے لیے موزوں ہے۔
سرٹیفیکیشنز
IEC60947-2, GB14048.2, CE, CB, ROHS اور دیگر بین الاقوامی منظورییں۔

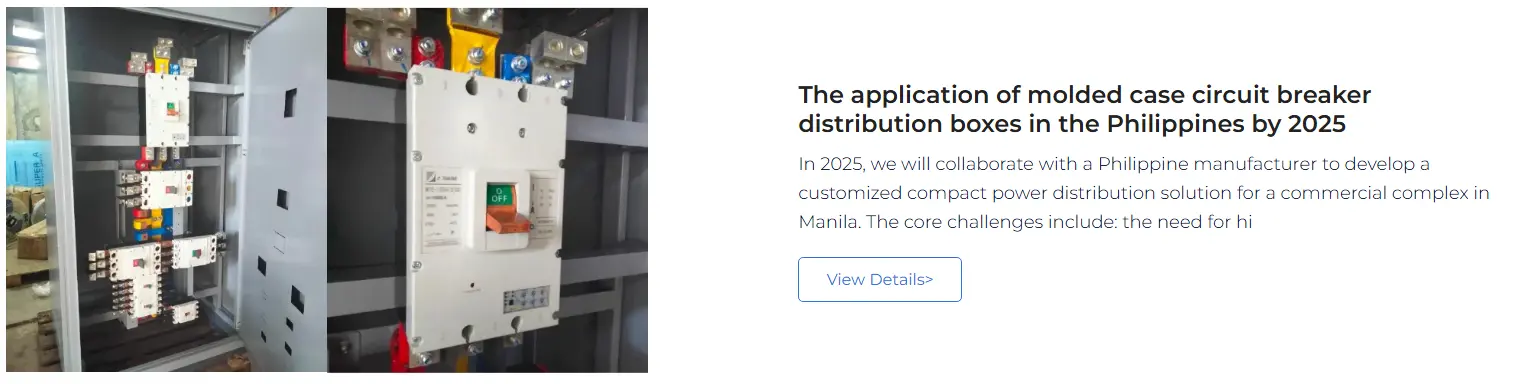

کسٹمر کوآپریشن کیسز
CDADA DAM2 سیریز MCCB عالمی صارفین کو فراہم کی گئی ہے، بشمول پاور ڈسٹری بیوشن سسٹم انٹیگریٹرز، صنعتی آلات کے مینوفیکچررز، سوئچ گیئر فیکٹریوں، تعمیراتی ٹھیکیداروں اور یورپ، جنوب مشرقی ایشیا، مشرق وسطیٰ، افریقہ اور جنوبی امریکہ میں OEM برانڈز۔ ہم طویل مدتی شراکت داروں کے لیے مستحکم بلک سپلائی اور حسب ضرورت حل فراہم کرتے ہیں۔
