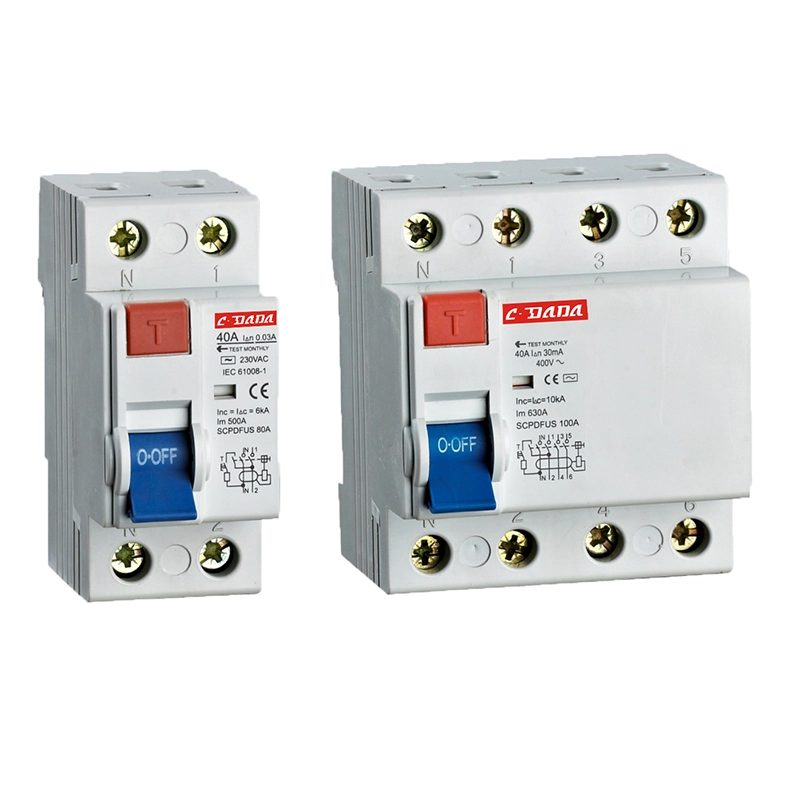

بقایا موجودہ سرکٹ بریکر کیا ہے؟

A بقایا کرنٹ سرکٹ بریکر(RCCB) ایک اہم برقی حفاظتی آلہ ہے جو لوگوں اور املاک کو برقی جھٹکوں، آگ کے خطرات، اور رساو کے کرنٹ سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ جدید برقی نظاموں میں، جہاں رہائشی، تجارتی اور صنعتی بوجھ تیزی سے پیچیدہ ہو رہے ہیں، RCCBs بجلی کی محفوظ تقسیم کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔ یہ مضمون یہ سمجھنے کے لیے ایک جامع گائیڈ فراہم کرتا ہے کہ RCCBs کیسے کام کرتے ہیں، وہ کیوں ضروری ہیں، صحیح ماڈل کا انتخاب کیسے کریں، تنصیب کے عام طریقوں، دیکھ بھال کی تجاویز، اور حقیقی دنیا کی ایپلی کیشنز۔ اس سے قارئین کو درد کے عملی مسائل جیسے کہ عصبی ٹرپنگ، نامناسب سائز، اور سسٹم کی مطابقت کے مسائل کو حل کرنے میں بھی مدد ملتی ہے۔

مندرجات کا جدول

• 1. بقایا کرنٹ سرکٹ بریکر کا تعارف
• 2. بقایا کرنٹ سرکٹ بریکر کیسے کام کرتا ہے۔
• 3. RCCBs کی اقسام اور ان کے فرق
• 4. کلیدی فوائد اور تحفظ کا طریقہ کار
• 5. RCCB بمقابلہ MCB بمقابلہ RCBO
• 6. صحیح RCCB کا انتخاب کیسے کریں۔
• 7. تنصیب کے رہنما خطوط اور بہترین طرز عمل
• 8. عام مسائل اور مسائل کا حل
• 9. دیکھ بھال اور جانچ
• 10. مختلف صنعتوں میں درخواستیں۔
• 11. حفاظتی معیارات اور تعمیل
• 12. اکثر پوچھے جانے والے سوالات
• 13. نتیجہ

1. بقایا کرنٹ سرکٹ بریکر کا تعارف

ایک بقایا کرنٹ سرکٹ بریکر (RCCB) ایک برقی تحفظ کا آلہ ہے جو کسی سرکٹ کو منقطع کر دیتا ہے جب بھی اسے لائیو اور نیوٹرل کرنٹ کے درمیان عدم توازن کا پتہ چلتا ہے۔ یہ عدم توازن عام طور پر زمین پر بہنے والے رساو کی نشاندہی کرتا ہے، جو انسانوں کے لیے خطرناک ہو سکتا ہے یا بجلی کی آگ کا باعث بن سکتا ہے۔

معیاری حفاظتی آلات کے برعکس، RCCBs اوورلوڈ یا شارٹ سرکٹ کے حالات سے حفاظت نہیں کرتے۔ اس کے بجائے، ان کا بنیادی کردار یہاں تک کہ چھوٹے رساو والے دھاروں کا پتہ لگا کر ذاتی حفاظت کو یقینی بنانا ہے—اکثر 30mA تک کم۔

2. بقایا کرنٹ سرکٹ بریکر کیسے کام کرتا ہے۔

بقایا کرنٹ سرکٹ بریکر کا کام کرنے والا اصول کرچوف کے موجودہ قانون پر مبنی ہے، جس میں کہا گیا ہے کہ سرکٹ میں داخل ہونے والے کرنٹ کو اسے چھوڑنے والے کرنٹ کے برابر ہونا چاہیے۔ اگر کوئی فرق ہے تو یہ رساو کی نشاندہی کرتا ہے۔

آر سی سی بی کے اندر، ایک کرنٹ ٹرانسفارمر لائیو اور نیوٹرل کنڈکٹرز کی مسلسل نگرانی کرتا ہے۔ عام حالات میں، مقناطیسی میدان ایک دوسرے کو منسوخ کر دیتے ہیں۔ تاہم، جب رساو ہوتا ہے، عدم توازن ٹرپ میکانزم کو متحرک کرتا ہے۔

• عام حالت: رواں کرنٹ = غیر جانبدار کرنٹ
• غلطی کی حالت: لائیو کرنٹ ≠ غیر جانبدار کرنٹ
• ٹرپ ایکشن: سرکٹ فوری طور پر منقطع ہو جاتا ہے (ملی سیکنڈز)

یہ تیز ردعمل ہے جو RCCBs کو برقی جھٹکوں کو روکنے میں انتہائی موثر بناتا ہے۔

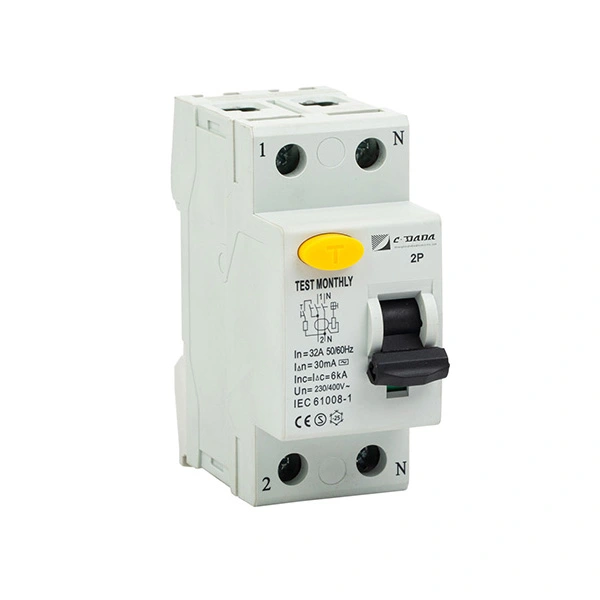

3. RCCBs کی اقسام اور ان کے فرق

مختلف ایپلی کیشنز کو مختلف قسم کے RCCBs کی ضرورت ہوتی ہے۔ ذیل میں سب سے زیادہ عام اقسام کی ایک خرابی ہے:

4. کلیدی فوائد اور تحفظ کا طریقہ کار

RCCBs تحفظ کی متعدد پرتیں فراہم کرتے ہیں جو انہیں جدید برقی نظاموں میں ناگزیر بناتے ہیں:

• برقی جھٹکا تحفظ:ناقص سرکٹس کو فوری طور پر منقطع کرکے مہلک حادثات کو روکتا ہے۔
• آگ سے بچاؤ:لیکیج کرنٹ کو روکتا ہے جو وائرنگ کو زیادہ گرم کر سکتے ہیں۔
• سامان کی حفاظت:زمین کی خرابیوں کی وجہ سے ہونے والے نقصان کو کم کرتا ہے۔
• اعلی حساسیت:10–30mA تک کم رساو کا پتہ لگاتا ہے۔
• تیز ردعمل کا وقت:ملی سیکنڈ کے اندر دورے۔

یہ فوائد RCCBs کو رہائشی اور صنعتی برقی ڈھانچے دونوں میں ضروری بناتے ہیں۔

5. RCCB بمقابلہ MCB بمقابلہ RCBO

بہت سے صارفین RCCBs کو MCBs اور RCBOs کے ساتھ الجھاتے ہیں۔ مندرجہ ذیل جدول اختلافات کو واضح کرتا ہے:

بہت سی تنصیبات میں، مکمل تحفظ حاصل کرنے کے لیے MCBs کے ساتھ RCCBs کا استعمال کیا جاتا ہے۔

6. صحیح RCCB کا انتخاب کیسے کریں۔

حفاظت اور نظام کی کارکردگی کو یقینی بنانے کے لیے صحیح RCCB کا انتخاب بہت ضروری ہے۔ مندرجہ ذیل عوامل پر غور کریں:

• شرح شدہ موجودہ:سسٹم لوڈ کے ساتھ میچ کریں (جیسے، 25A، 40A، 63A)۔
• حساسیت کی سطح:ذاتی تحفظ کے لیے 30mA، آگ سے تحفظ کے لیے 100mA–300mA۔
• کھمبوں کی تعداد:سنگل فیز کے لیے 2 قطب، تھری فیز سسٹم کے لیے 4 قطب۔
• قسم کا انتخاب:AC، A، یا B لوڈ کی خصوصیات پر منحصر ہے۔
• برانڈ کی وشوسنییتا:ثابت شدہ حفاظتی ریکارڈ کے ساتھ مصدقہ مینوفیکچررز کا انتخاب کریں۔

7. تنصیب کے رہنما خطوط اور بہترین طرز عمل

آر سی سی بی کی کارکردگی کے لیے مناسب تنصیب ضروری ہے۔ غلط وائرنگ ٹرپنگ یا ٹرپ میں ناکامی کا باعث بن سکتی ہے۔

• درست مرحلے اور غیر جانبدار کنکشن کو یقینی بنائیں۔
• فائنل سرکٹس کے اپ اسٹریم آر سی سی بی کو انسٹال کریں۔
• سرکٹس کے درمیان غیر جانبدار تاروں کو ملانے سے گریز کریں۔
• ٹیسٹ کے بٹن کا استعمال کرتے ہوئے انسٹالیشن کے بعد ٹیسٹ ڈیوائس۔
• مقامی برقی کوڈز اور معیارات پر عمل کریں۔

8. عام مسائل اور مسائل کا حل

یہاں تک کہ اعلیٰ معیار کے RCCBs کو بھی مسائل کا سامنا کرنا پڑ سکتا ہے۔ یہاں عام مسائل اور حل ہیں:

• پریشان کن ٹرپنگ:اکثر متعدد آلات سے رساو یا ناقص موصلیت کی وجہ سے ہوتا ہے۔
• دوبارہ ترتیب دینے میں ناکامی:زمین کی مستقل غلطی کی نشاندہی کر سکتا ہے۔
• ٹیسٹ کے دوران کوئی سفر نہیں:آلہ ناقص ہو سکتا ہے اور اسے تبدیل کرنے کی ضرورت ہے۔
• زیادہ گرم ہونا:ڈھیلے کنکشن یا اوورلوڈ حالات کی وجہ سے۔

9. دیکھ بھال اور جانچ

باقاعدگی سے دیکھ بھال RCCBs کی طویل مدتی وشوسنییتا کو یقینی بناتی ہے:

• آپریشن کی تصدیق کے لیے ماہانہ ٹیسٹ بٹن دبائیں۔
• وائرنگ کنکشن کا سالانہ معائنہ کریں۔
• پرانے آلات کو ہر 8-10 سال بعد تبدیل کریں۔
• رنگت یا جلن کی علامات کی نگرانی کریں۔

10. مختلف صنعتوں میں درخواستیں۔

بقایا موجودہ سرکٹ بریکر مختلف شعبوں میں بڑے پیمانے پر استعمال ہوتے ہیں:

• رہائشی عمارتیں:کچن، باتھ روم، اور آؤٹ ڈور سرکٹس۔
• تجارتی سہولیات:دفاتر، مالز اور ہوٹل۔
• صنعتی پلانٹس:مشینری کی حفاظت اور کنٹرول پینل۔
• صحت کی دیکھ بھال:اہم لائف سپورٹ سسٹم اور لیبز۔
• ای وی چارجنگ اسٹیشنز:انتہائی حساسیت کے رساو کا پتہ لگانا۔

11. حفاظتی معیارات اور تعمیل

RCCBs کو قابل اعتماد اور کارکردگی کو یقینی بنانے کے لیے بین الاقوامی حفاظتی معیارات کی تعمیل کرنی چاہیے۔ یہ معیار پیرامیٹرز کی وضاحت کرتے ہیں جیسے ٹرپ ٹائم، رساو کی حساسیت، اور برداشت کی جانچ۔

تعمیل اس بات کو یقینی بناتی ہے کہ آلہ غلطی کے حالات میں مسلسل کارکردگی دکھاتا ہے اور عالمی حفاظتی توقعات کو پورا کرتا ہے۔

12. اکثر پوچھے جانے والے سوالات

Q1: کیا آر سی سی بی شارٹ سرکٹ سے حفاظت کرتا ہے؟
نہیں، یہ صرف زمین کے رساو سے بچاتا ہے۔ شارٹ سرکٹ کے تحفظ کے لیے MCBs کی ضرورت ہے۔

Q2: میرا RCCB اکثر کیوں ٹرپ کرتا ہے؟
یہ ناقص آلات، موصلیت کے مسائل، یا مجموعی رساو کی وجہ سے ہو سکتا ہے۔

Q3: کیا RCCB بغیر گراؤنڈ کے کام کر سکتا ہے؟
اس کی سفارش نہیں کی جاتی ہے۔ مناسب گراؤنڈنگ مؤثر آپریشن کو یقینی بناتا ہے۔

Q4: RCCBs کا کتنی بار ٹیسٹ کیا جانا چاہئے؟
بلٹ ان ٹیسٹ بٹن کا استعمال کرتے ہوئے مہینے میں کم از کم ایک بار۔

Q5: ایک RCCB کی عمر کتنی ہے؟
عام طور پر استعمال کے حالات کے لحاظ سے 8-10 سال۔

13. نتیجہ

ایک بقایا کرنٹ سرکٹ بریکر کسی بھی برقی نظام میں سب سے اہم حفاظتی آلات میں سے ایک ہے۔ یہ لیکیج کرنٹ کا پتہ لگا کر اور ملی سیکنڈ میں سرکٹس کو منقطع کر کے جان بچانے والا تحفظ فراہم کرتا ہے۔ چاہے گھروں، فیکٹریوں، یا تجارتی عمارتوں میں استعمال کیا جائے، RCCBs بجلی کے جھٹکے اور آگ کے خطرات کو نمایاں طور پر کم کرتے ہیں۔

صحیح قسم کا انتخاب، اسے صحیح طریقے سے انسٹال کرنا، اور اسے باقاعدگی سے برقرار رکھنا طویل مدتی حفاظت اور نظام کے استحکام کو یقینی بناتا ہے۔ جیسے جیسے بجلی کی مانگ بڑھتی جارہی ہے، RCCBs جدید بجلی کی تقسیم کے نظام کا ایک بنیادی جزو بنی ہوئی ہے۔
